带检修爬梯平台的球形承压储气罐体

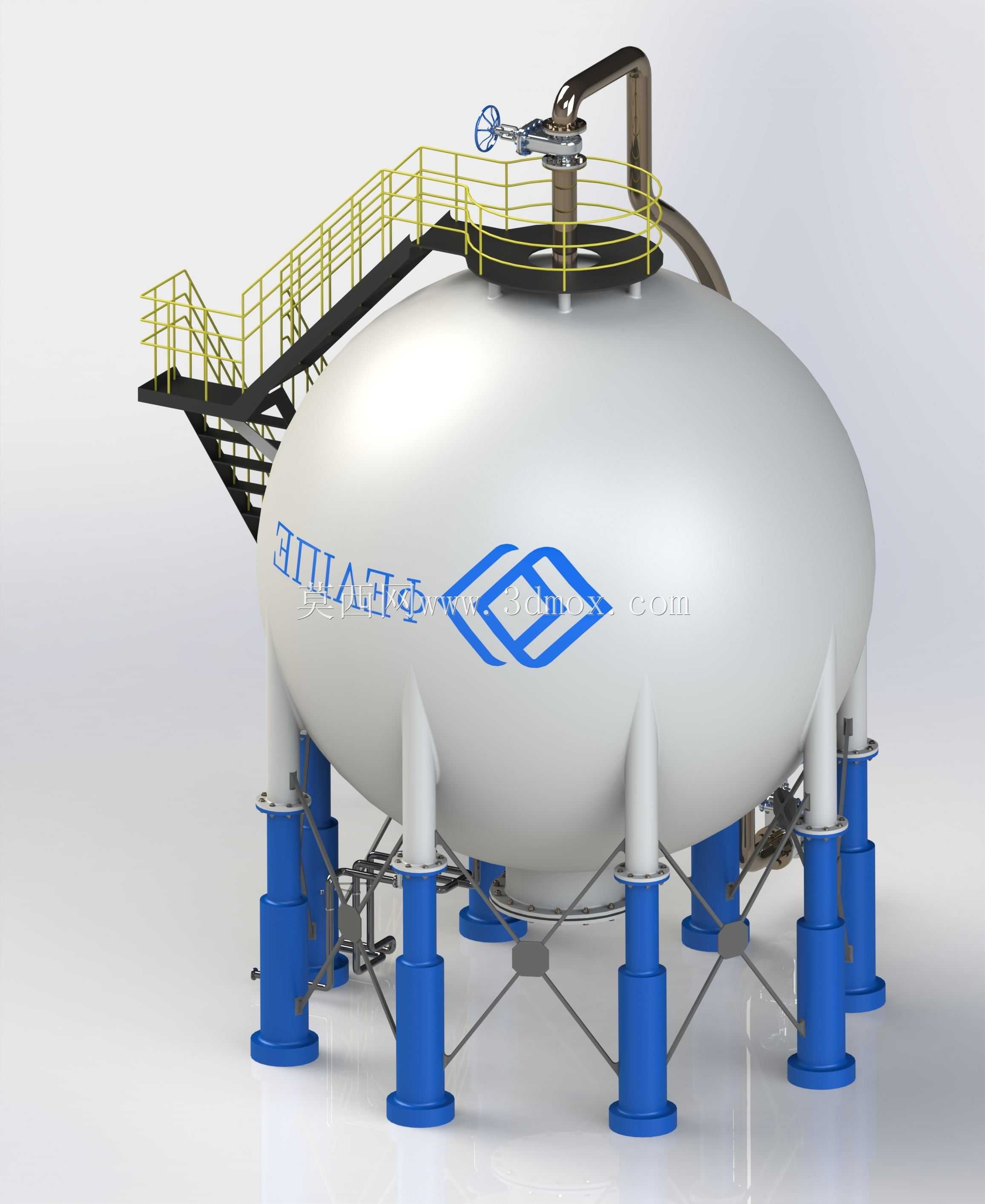

　　这套球形承压储气罐体结构，面向厂区集中供气、工艺气体缓冲、压缩空气稳压以及短时峰值用气补偿等场景，在空压站、燃气调峰站、化工辅助管廊和大型装配车间中都有对应布置需求。罐体采用大容积球壳作为主承压腔体，相较同容积立式圆筒罐，球壳受力更均匀，壁厚利用效率更高，适合在占地受限但需要较大储气量的区域布置。

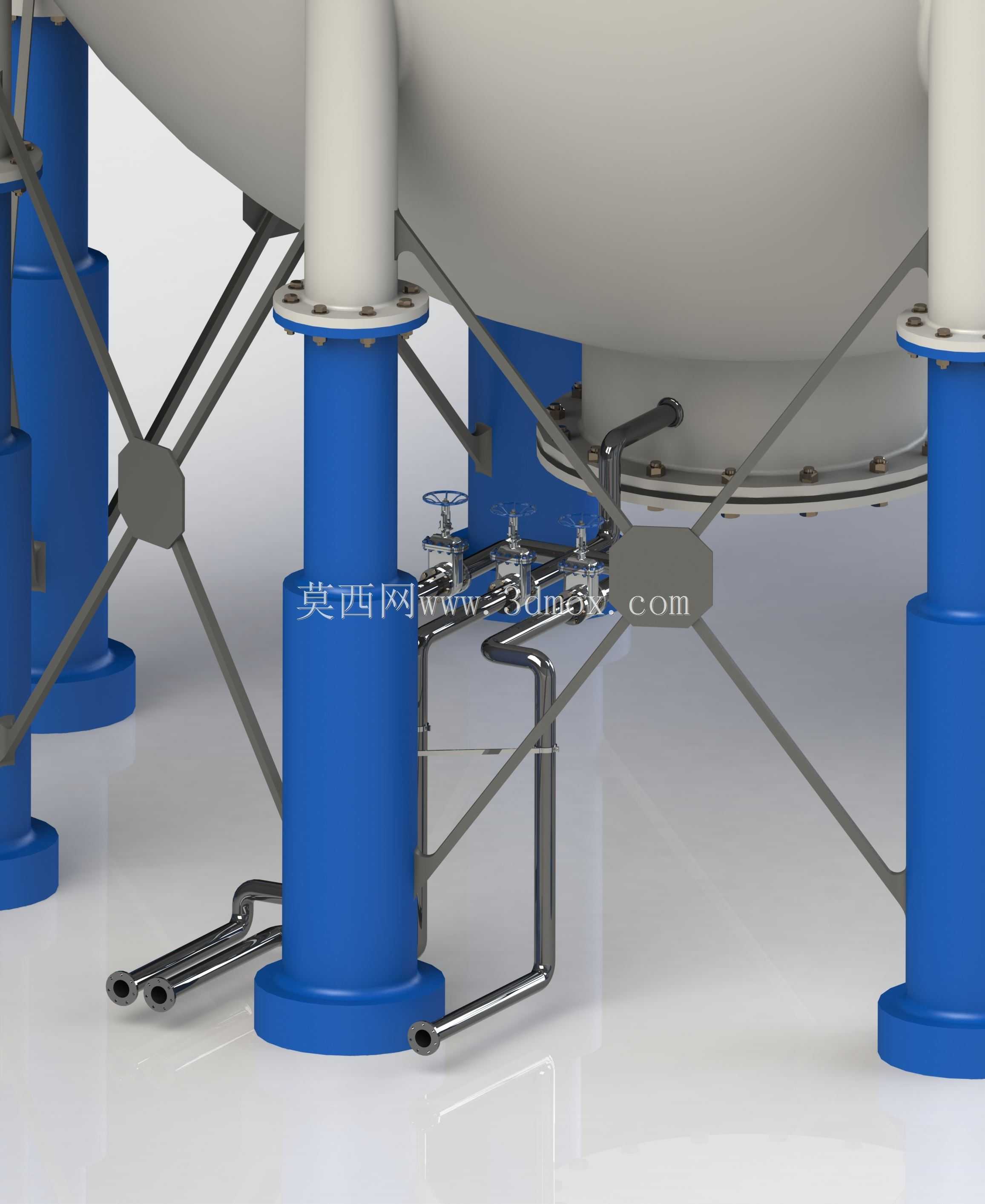

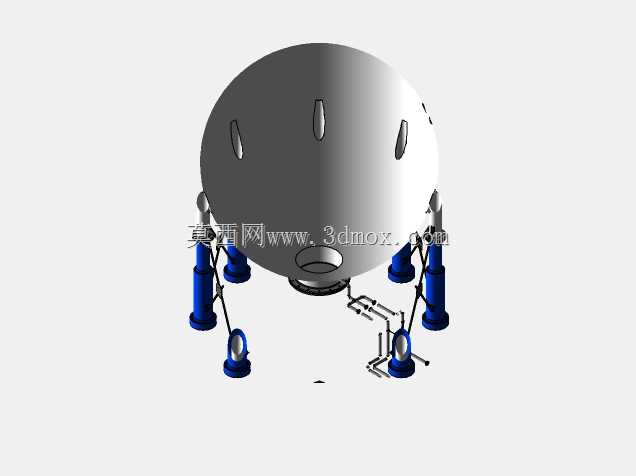

　　从现场安装边界看，球壳下部由多根支腿承托，支腿沿罐体周向均布，底部设置扩大支撑座，可将罐体自重、内压载荷、检修载荷及风载传递到设备基础。支腿之间保留横向交叉拉结结构，用于提升整体框架稳定性，避免吊装就位和运行振动时出现支腿偏摆。建模时需要重点核对支腿落点圆直径、底板尺寸、地脚孔位置以及基础顶面标高，这些尺寸直接决定土建预留和管道对接空间。

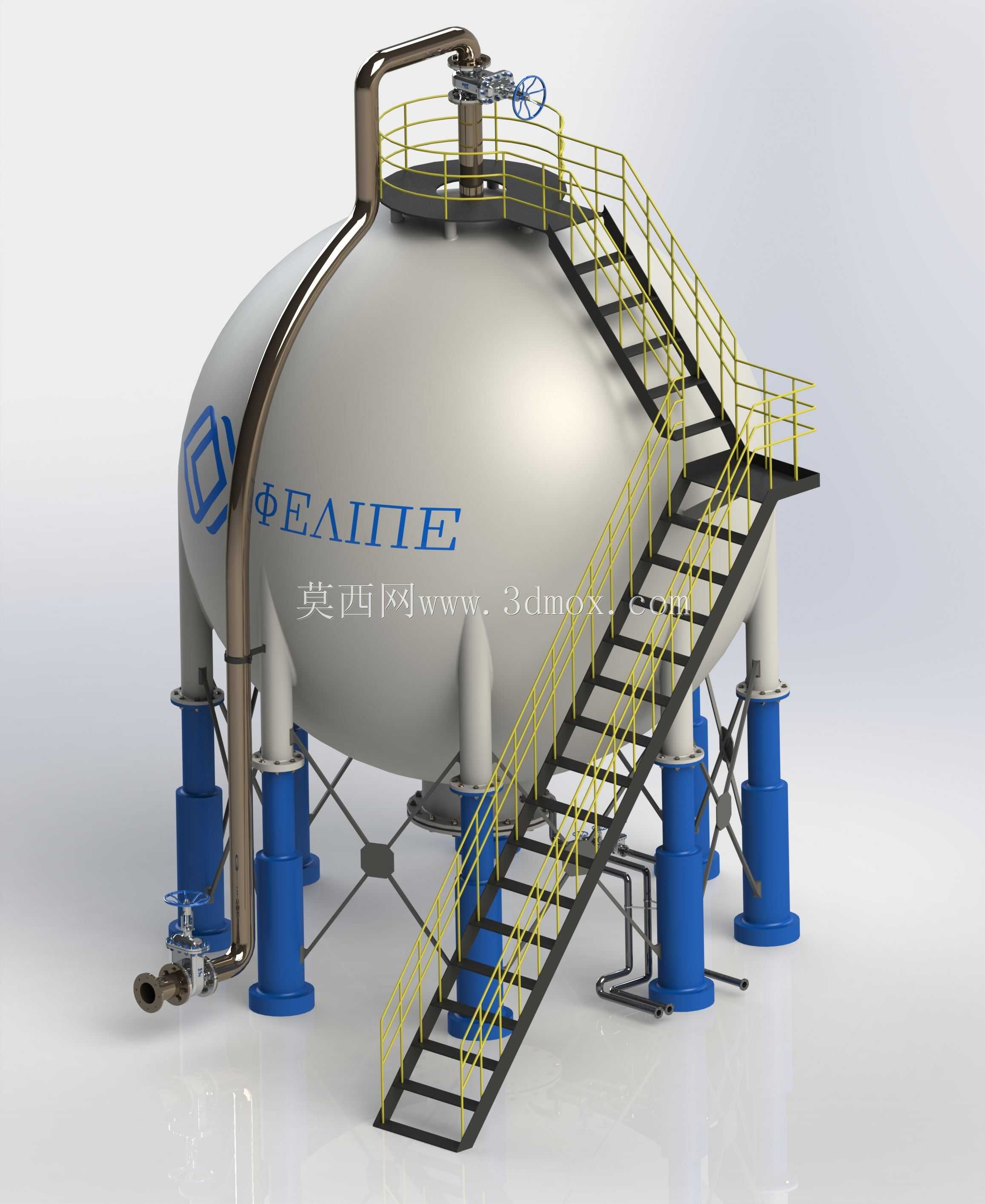

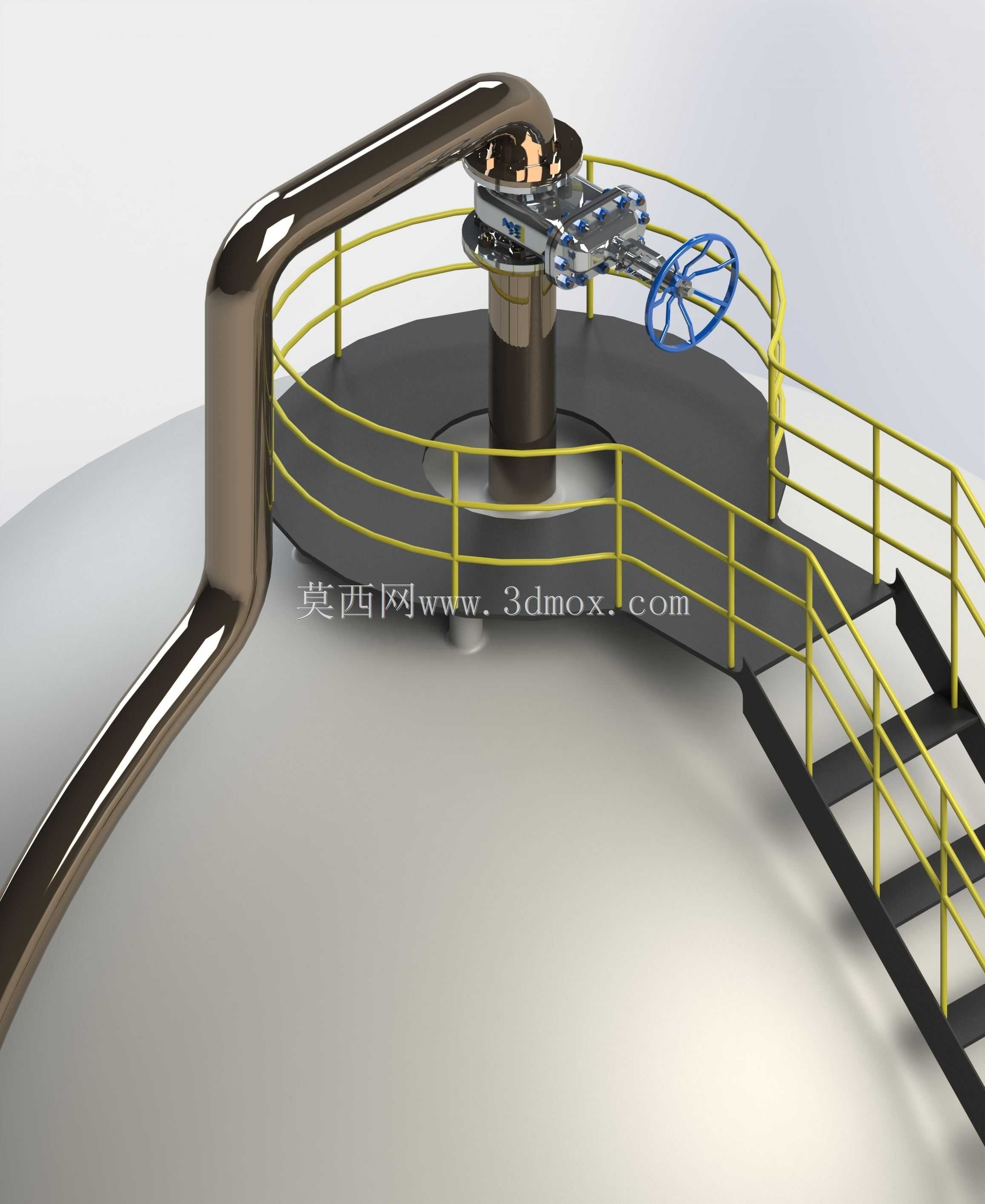

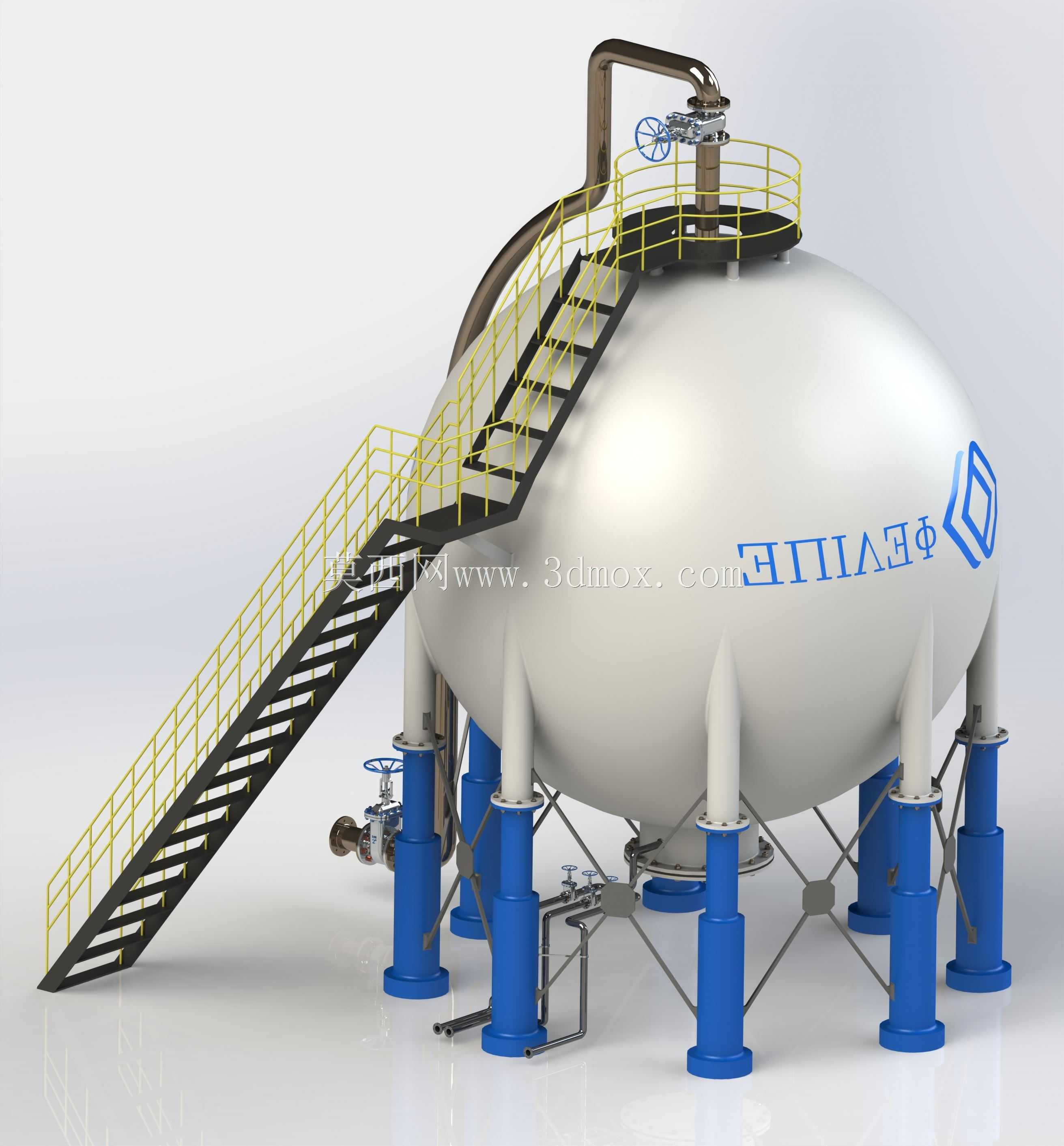

　　罐体顶部设置检修平台，平台围绕顶部管口区域布置，外围配置安全护栏，平台面采用格栅式承载结构，便于人员观察阀门、操作手轮和进行日常巡检。外侧斜向钢梯从地面附近通向顶部平台，梯梁、踏步和护栏形成连续通行路径。梯段并非简单贴附罐体，而是通过支撑构件与罐体或支腿框架保持合理间距，既避免人员通行时与球壳、保温层干涉，也为后期焊接、防腐和保温施工留出操作面。

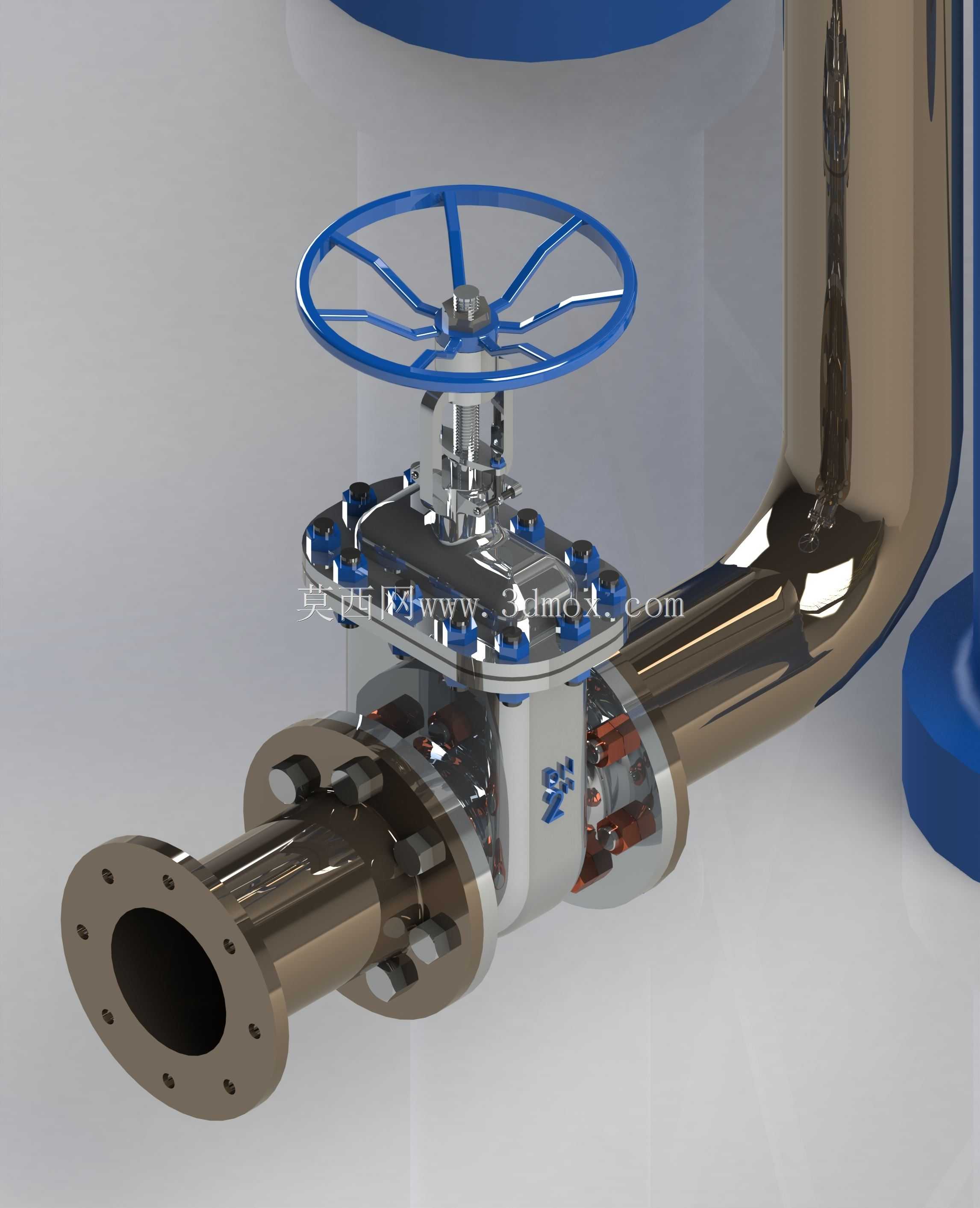

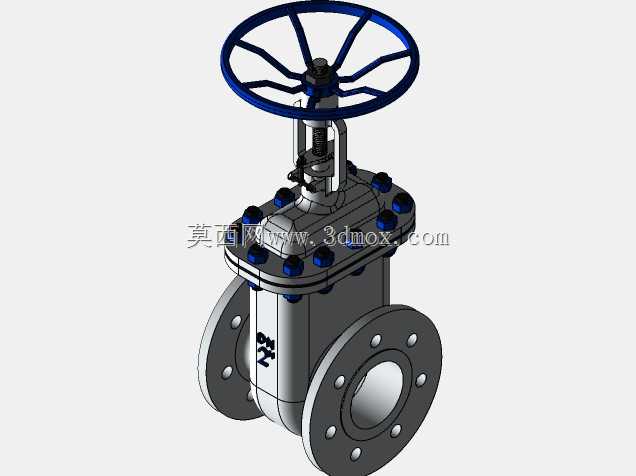

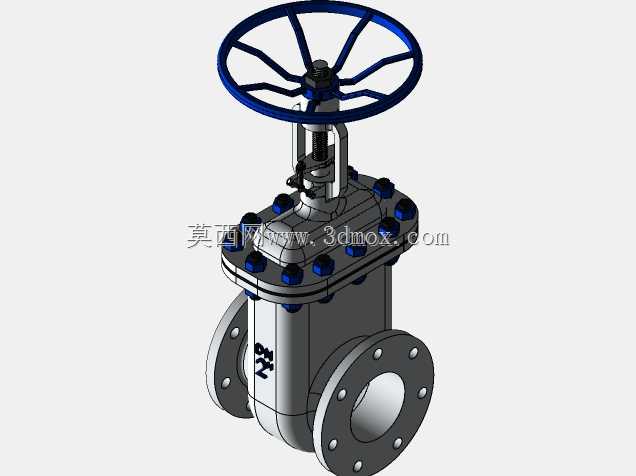

　　管路系统围绕罐体功能展开，顶部配置阀门、手轮及连接管段，用于进气、出气、放空或仪表接口；下部设置排污及检修管口，便于积液排出和停机维护。管道走向结合球壳曲率布置，弯头、立管和水平管段之间留有法兰拆装空间，阀门手轮位置朝向检修平台，减少操作人员在高处调整身体姿态的频率。对于需要配置压力表、安全阀、液位或排污组件的工程，模型中的管口方位和操作高度可作为初步校核依据。

　　设计思路上，该结构把承压腔体、支撑系统、检修通道和工艺管线整合在同一设备单元内。球壳负责储存与稳压，支腿负责承载与找正，爬梯平台解决高频巡检和阀门操作，管口与阀门则承担介质进出和安全泄放功能。三维建模时应特别关注球壳与接管相贯区域、平台支撑与罐体连接节点、爬梯起步位置以及底部管道与基础之间的净空。若进入详细设计阶段，还需结合设计压力、介质特性、材料厚度、腐蚀裕量、保温厚度和当地抗震要求，对壁厚、支腿强度、平台载荷及地脚连接进行复核，以保证设备从运输、吊装到长期运行都具备明确的结构边界。
