BLTouch自动调平探针精细复刻结构

　　桌面级FDM3D打印机在长时间运行、热床受热形变或者机架装配存在微小公差时，首层打印的贴合一致性很难靠手动调平长期维持，BLTouch这类自动调平探针就是为解决该痛点普及的外设，这套三维结构完整还原了V3.1版本探针的全部内外细节，可直接用于打印机改装方案的装配校核、外设结构二次设计或者整机虚拟装配演示。

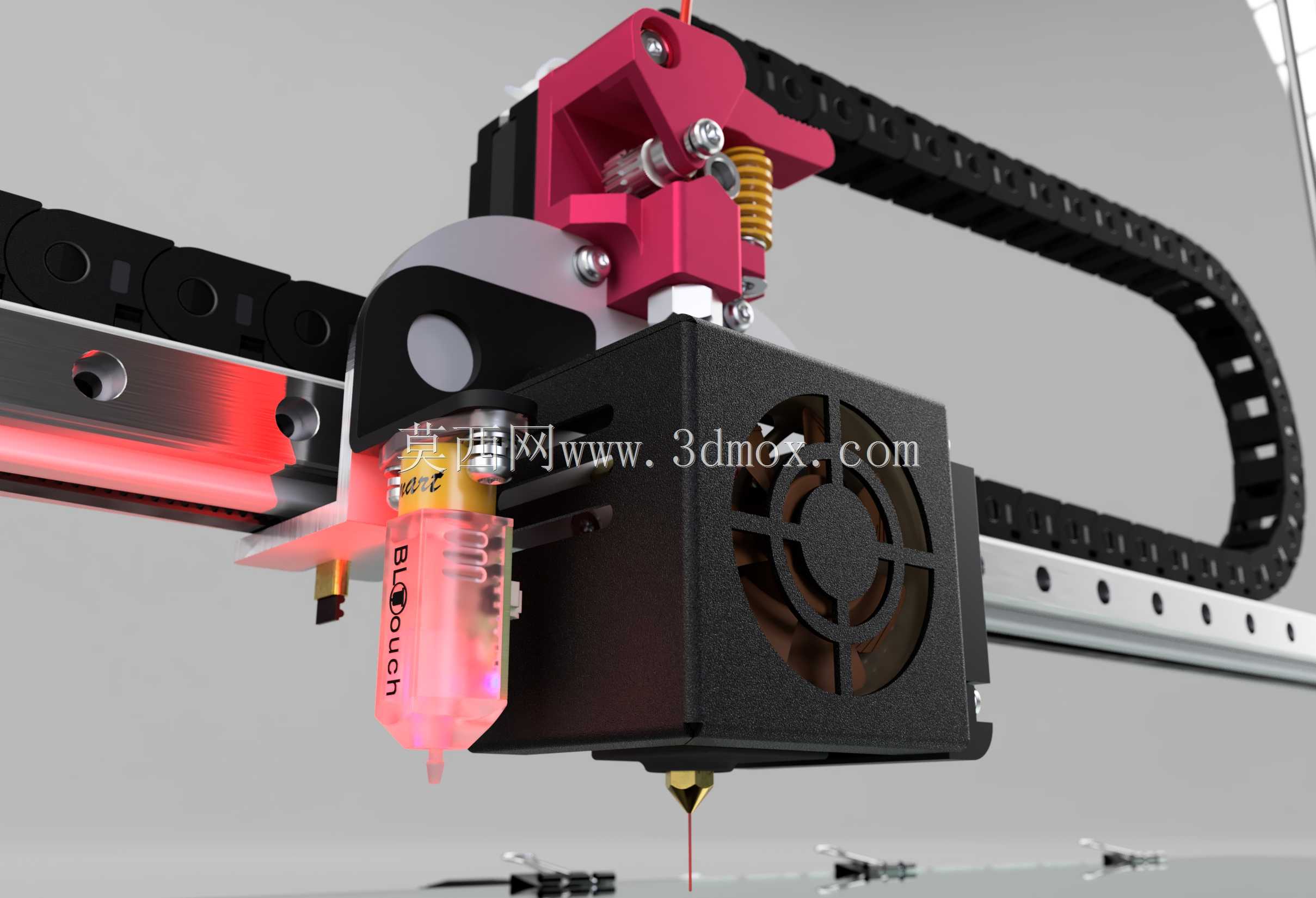

　　从实际装机场景来看，该探针通常固定在挤出头热端旁侧的安装支架上，随打印头做XY平面运动，探测行程内探针向下伸出接触热床表面，触发内部霍尔元件反馈Z轴零点位置，主控采集多点床面高度数据后生成网格补偿矩阵，打印过程中实时调整Z轴高度，抵消热床翘曲、装配倾斜带来的首层高度差，不用反复手动拧调平螺母，即便更换玻璃平台、PEI弹簧钢板也能快速完成校准。

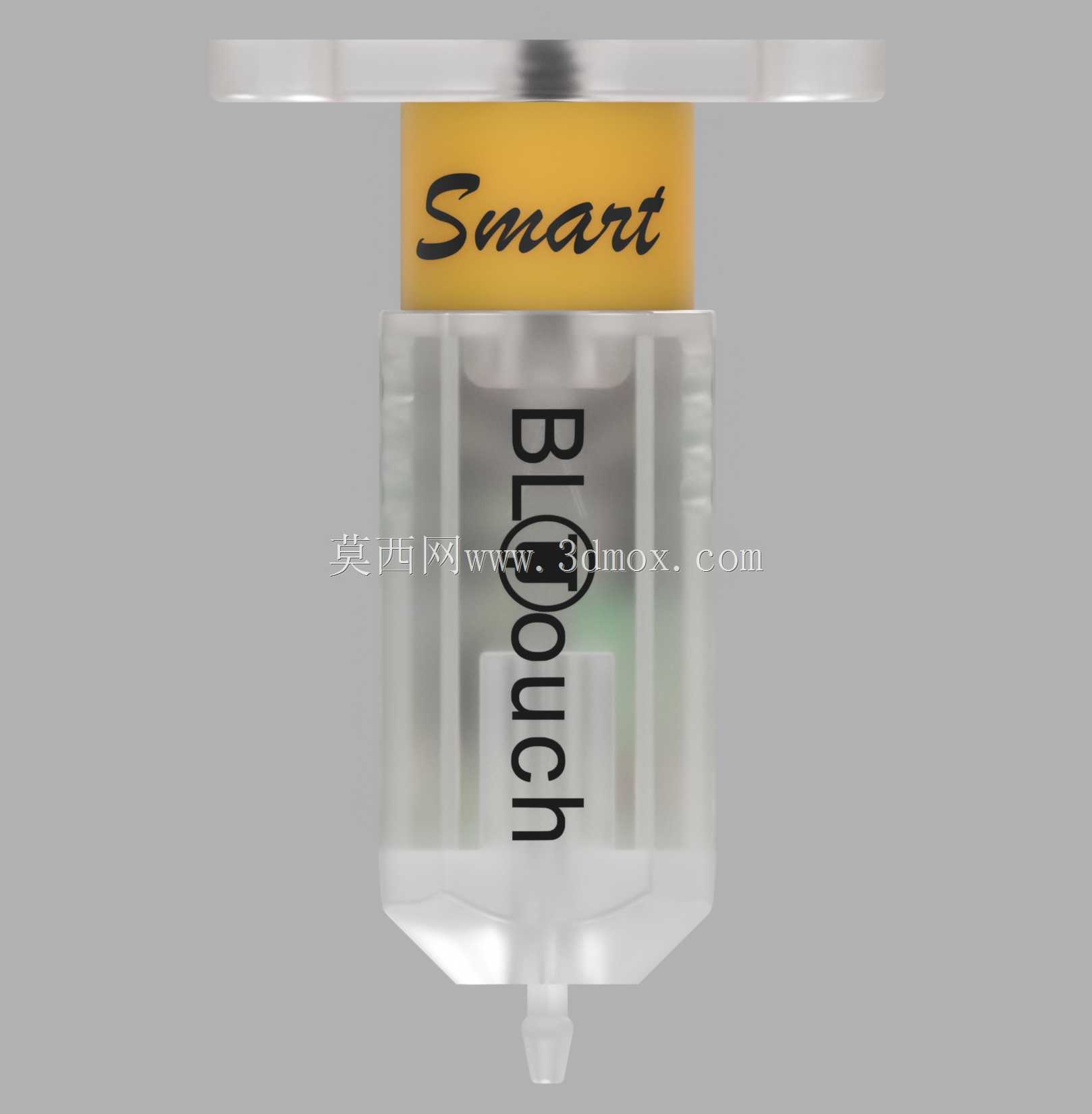

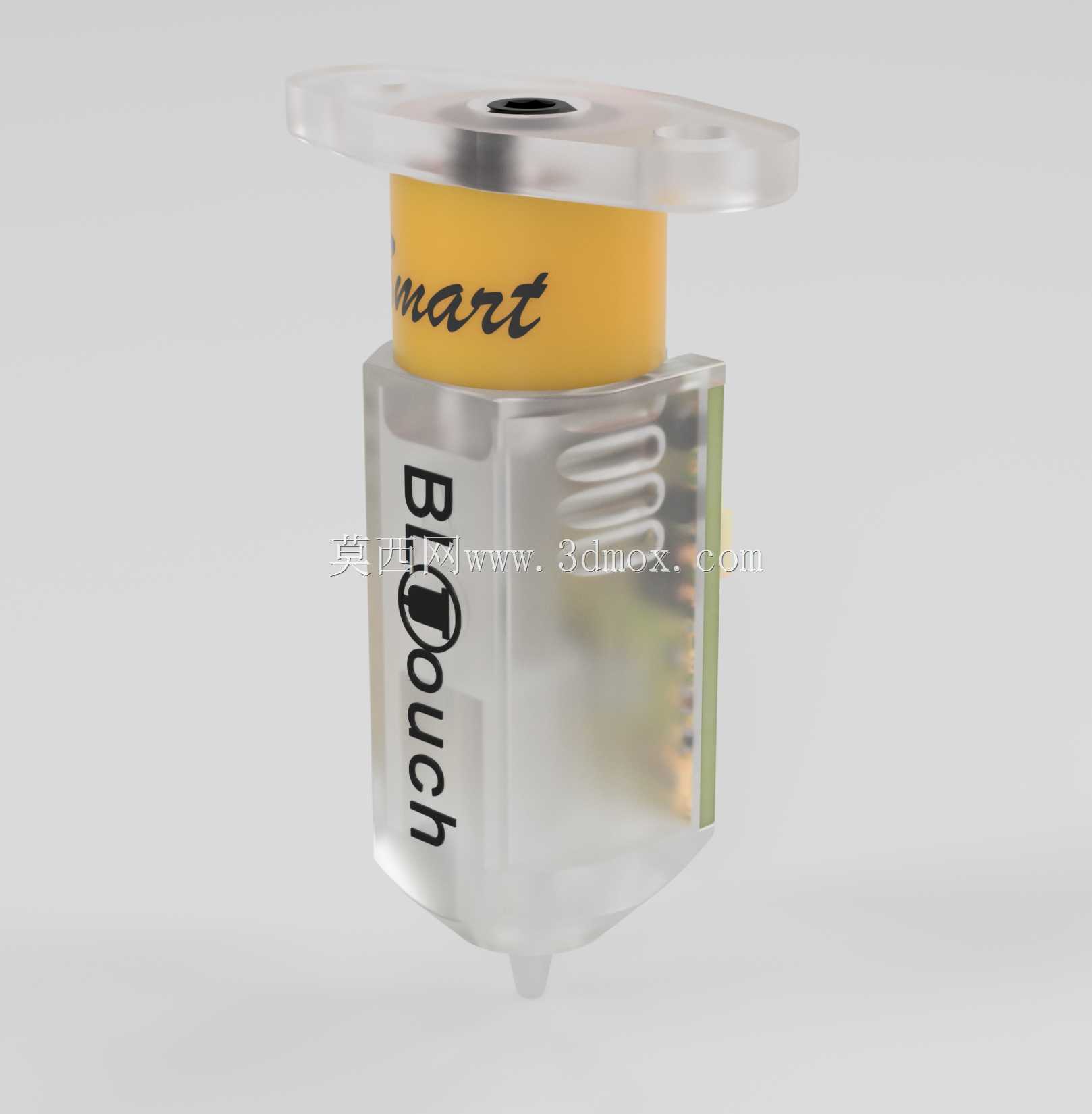

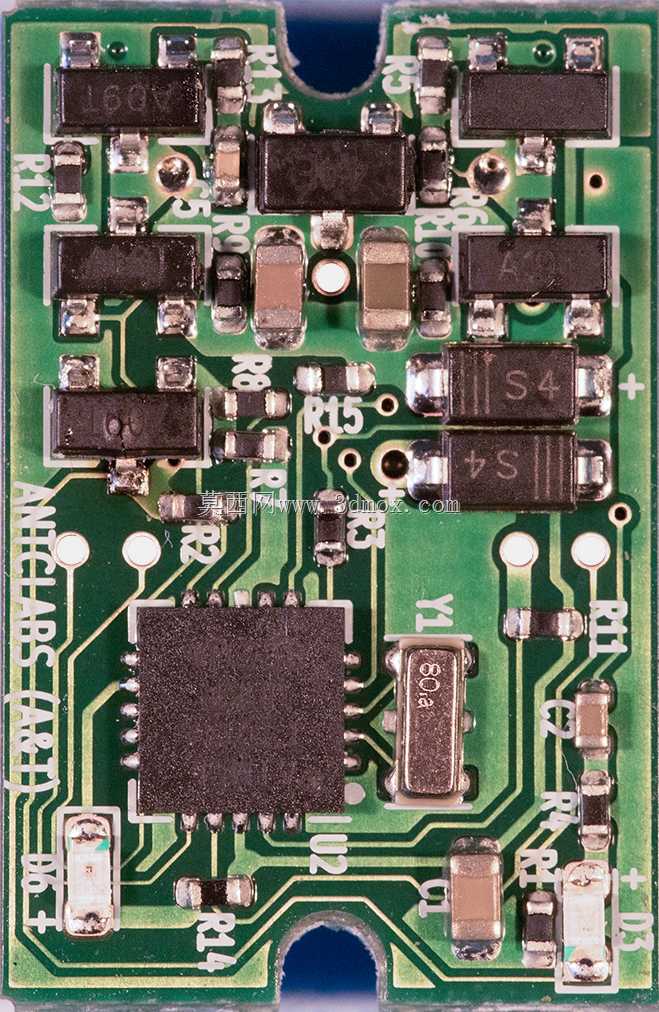

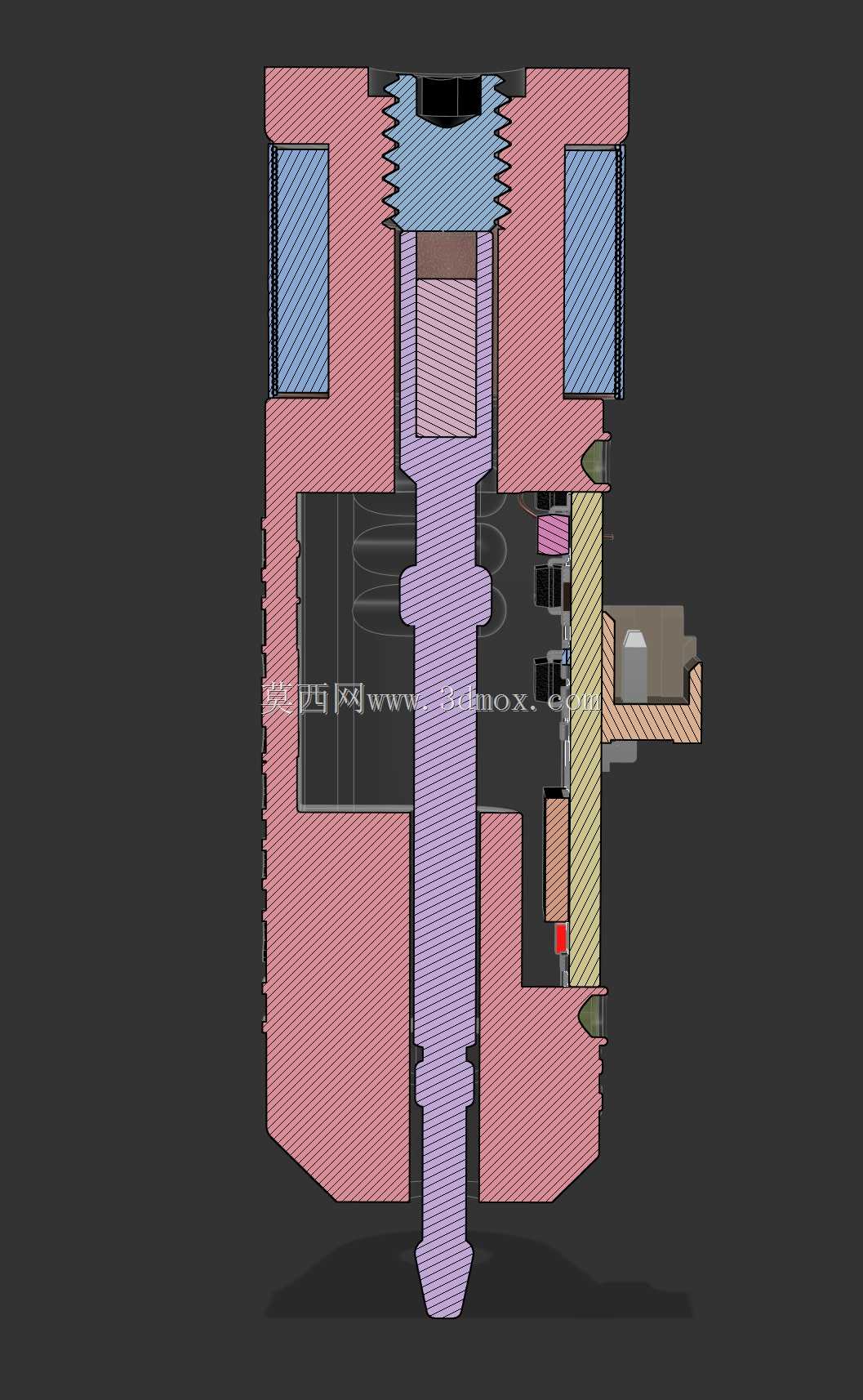

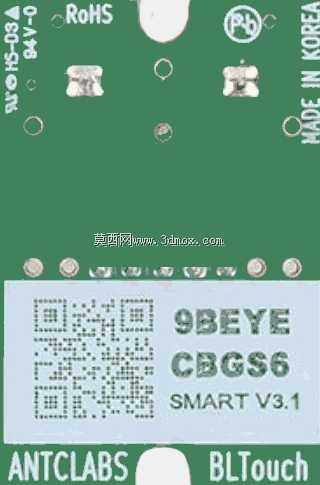

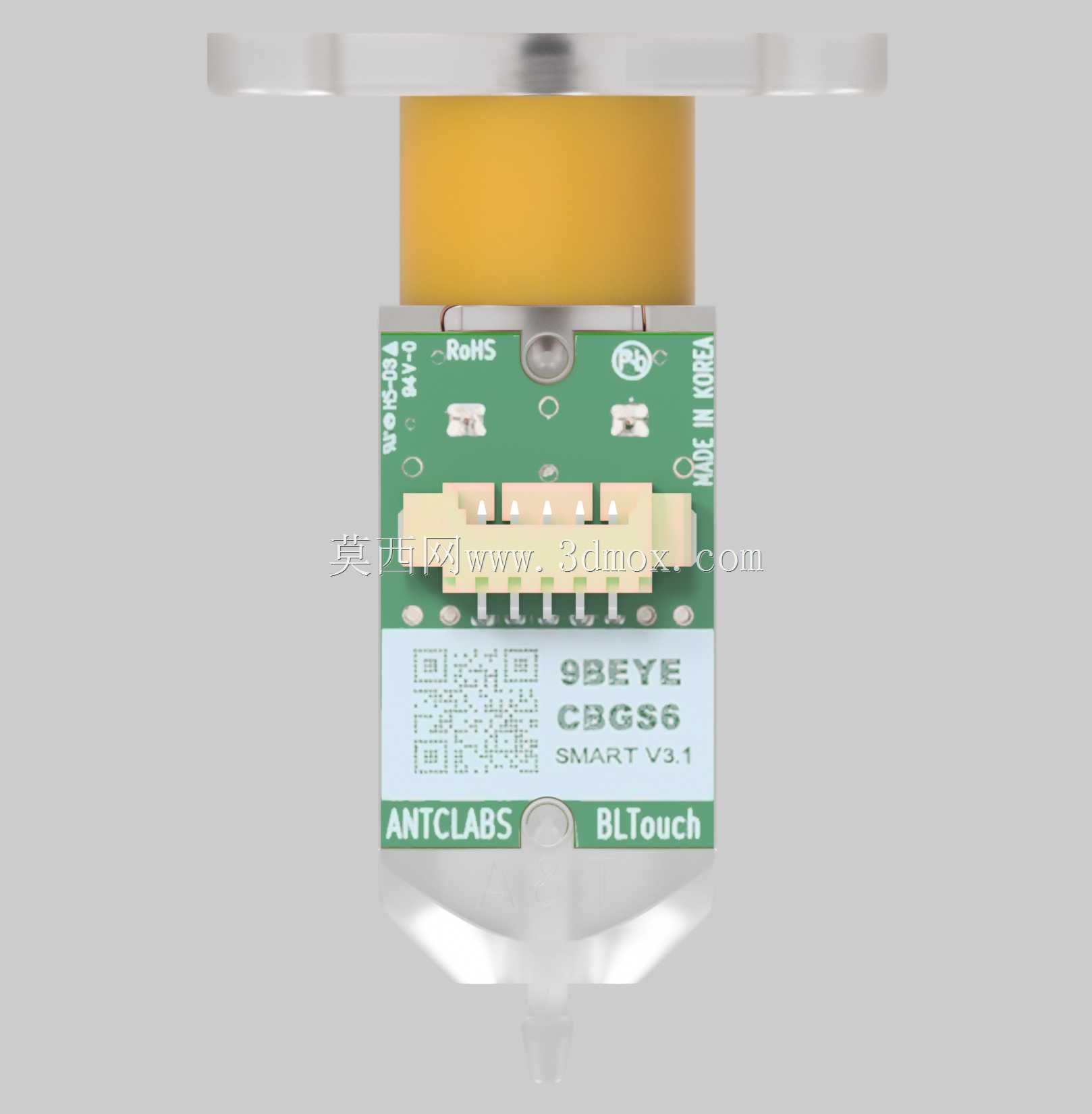

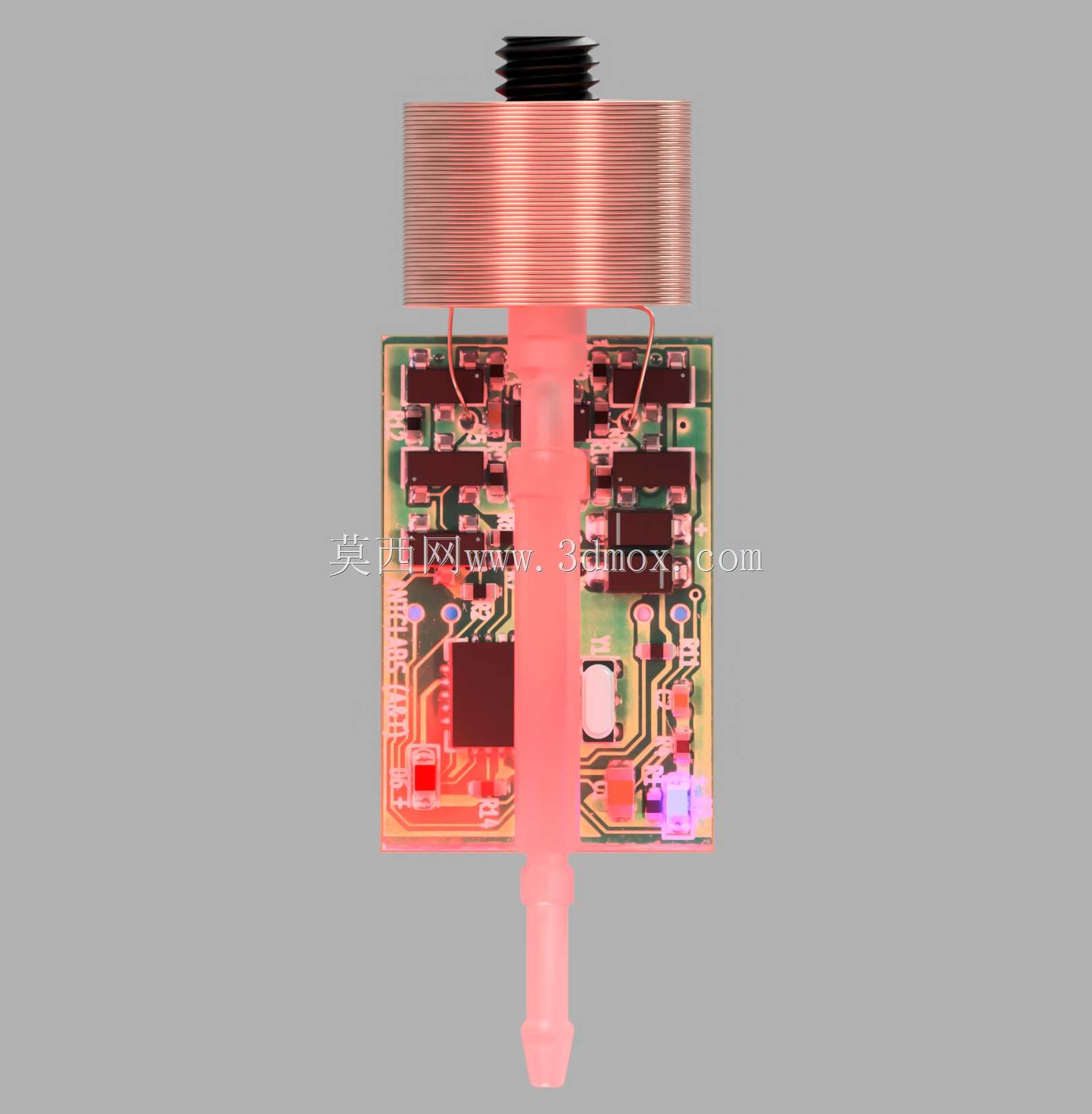

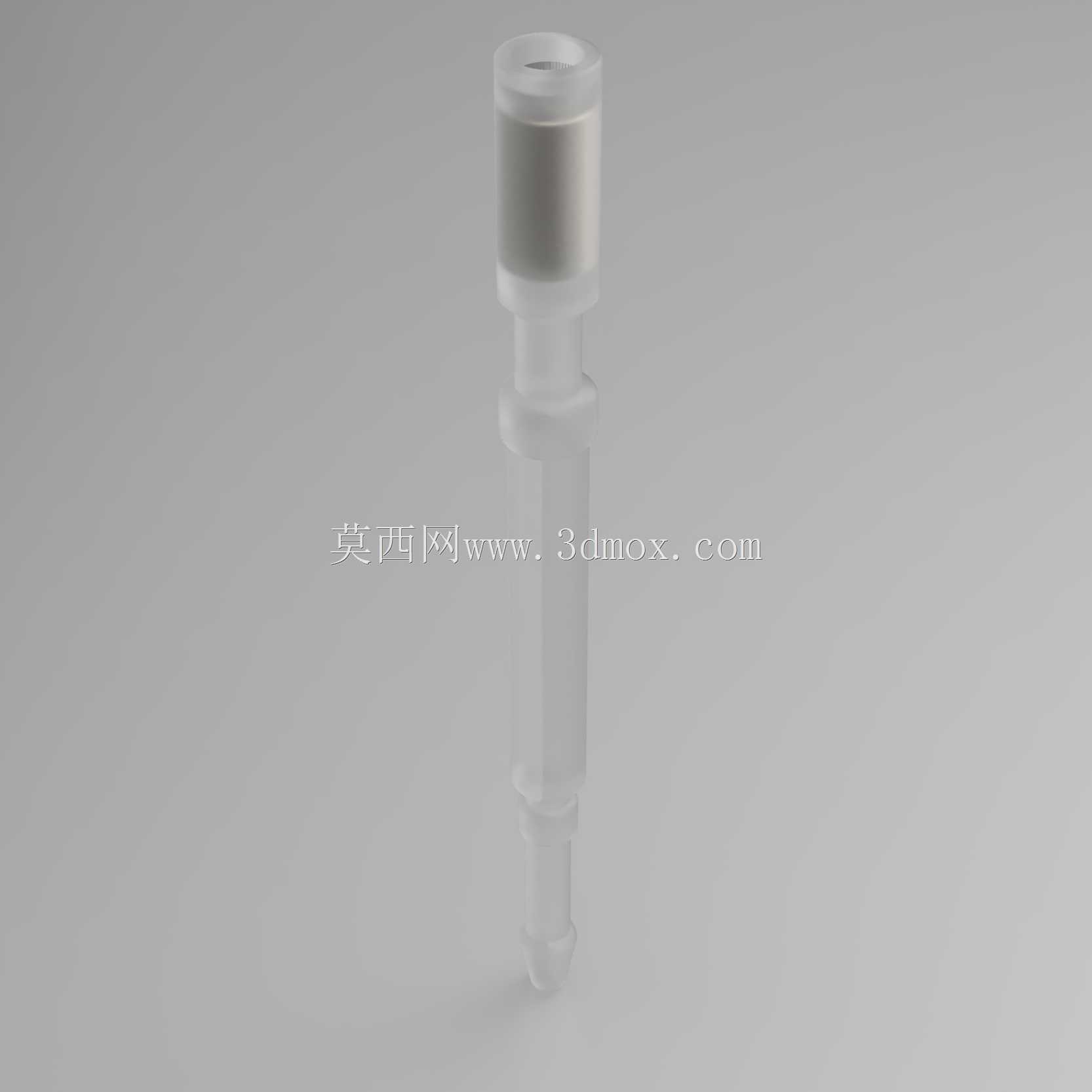

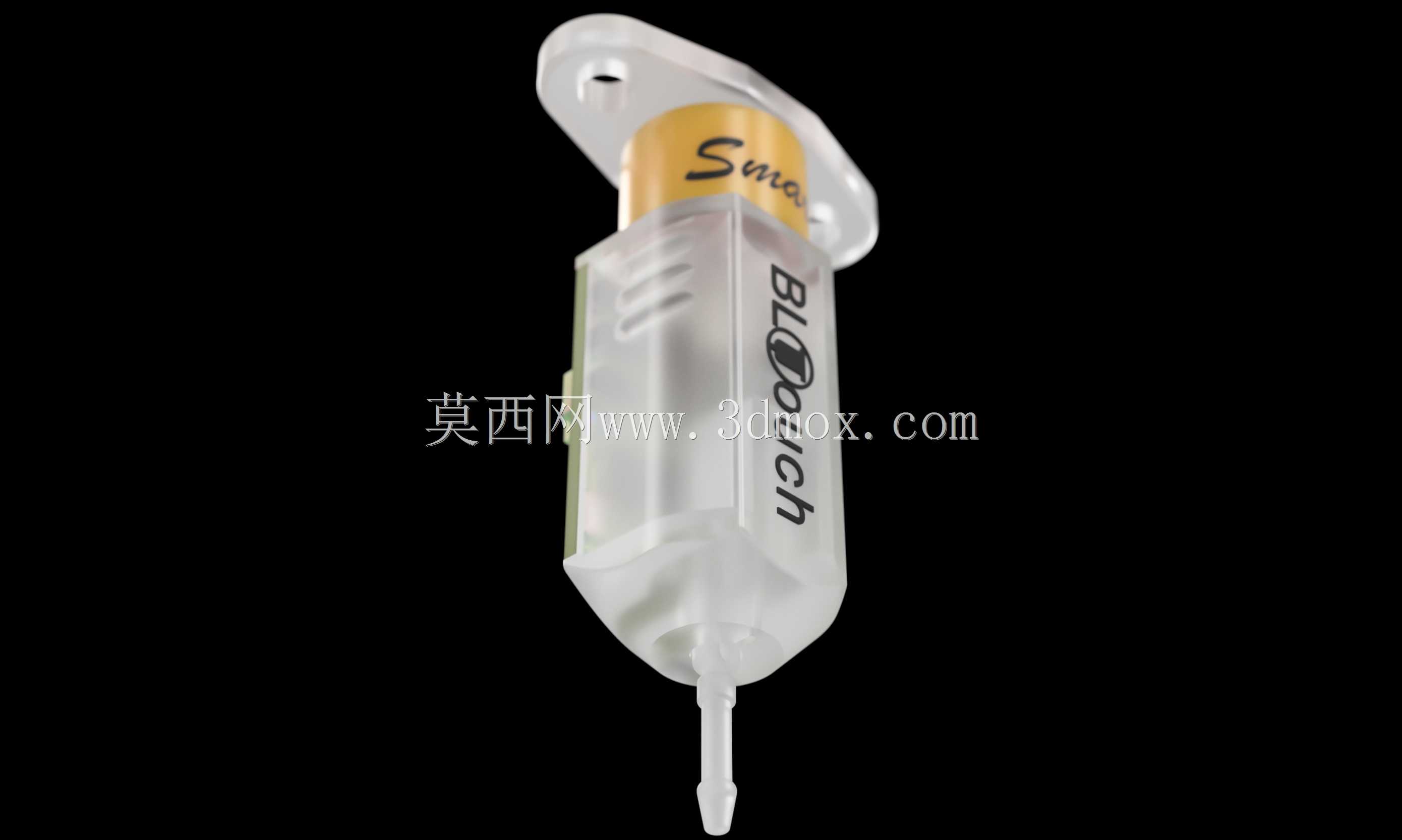

　　结构拆解层面，模型没有只做外观外壳，内部的滑动测针、永磁体、线圈绕组、PCB基板、SMD贴片元件、尾部Molex Picoblade连接器都逐一还原，线圈部分用细电线缠绕铜圆柱的实际工艺逻辑建模，而非简单画成实心圆柱；外壳半透明PC材质的壁厚、顶部黄色标识环的卡扣位置、侧面品牌标识的浮雕刻字、安装耳的两个固定孔位都和实物尺寸对齐，安装耳的孔位间距兼容主流打印机的通用安装支架，不需要额外扩孔或者转接，装机时探针的触发行程预留量、伸出后和喷嘴的高度差边界都可以在三维软件里提前模拟，避免装完后探针撞件或者探测高度不足。

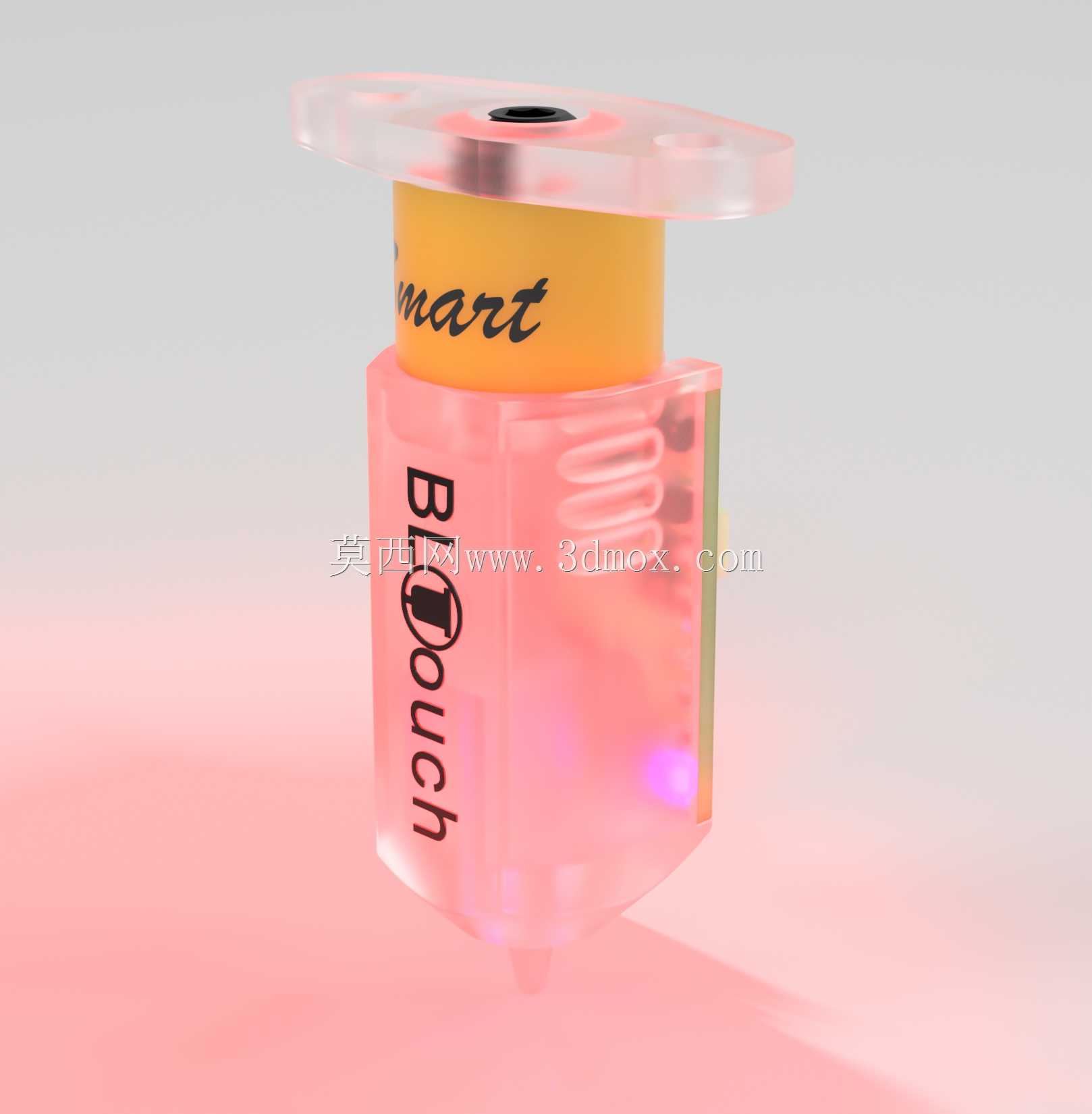

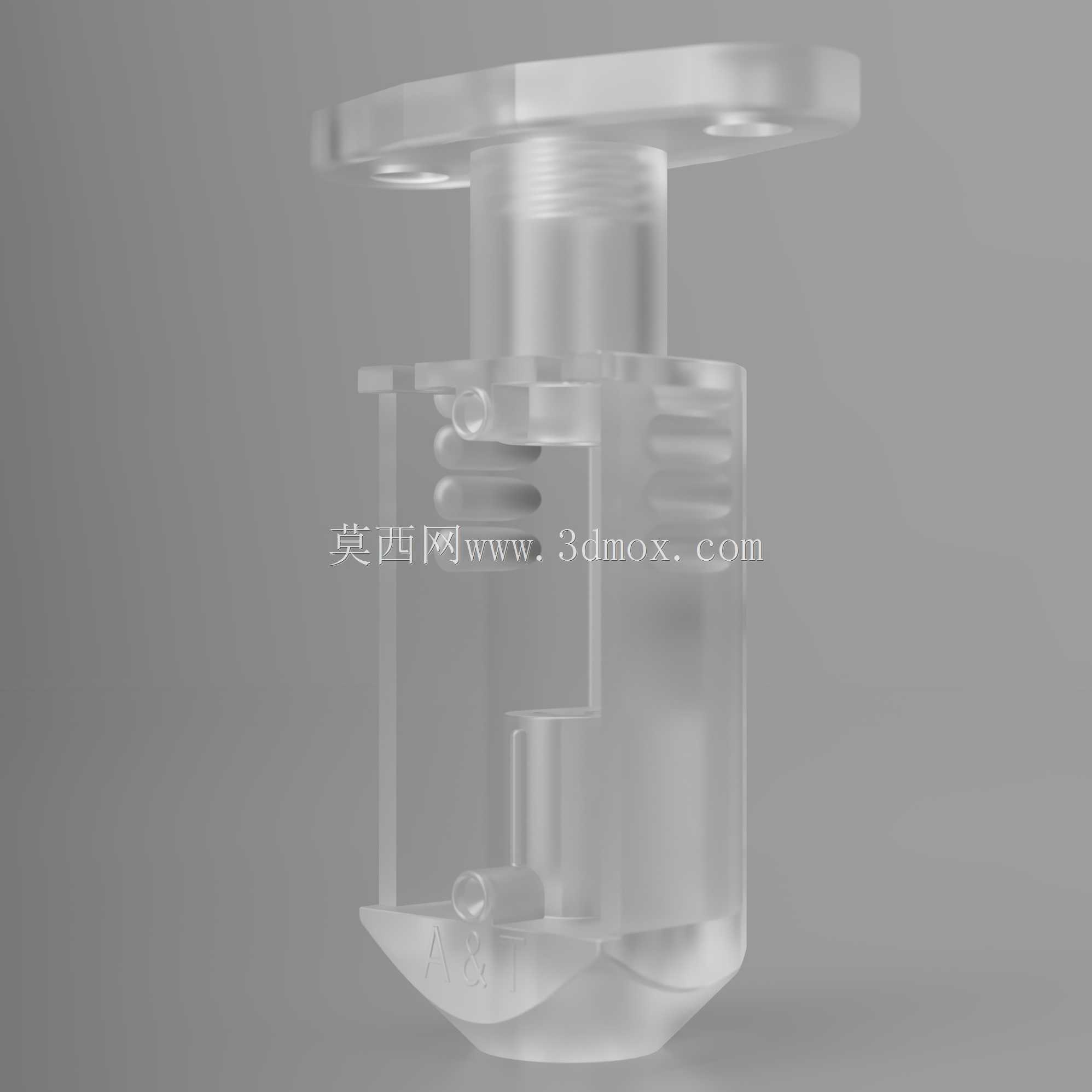

　　设计细节上，外壳的卡扣装配结构、内部滑动导轨的限位槽、探针回缩后的锁定位置都做了1:1复刻，Kapton胶带包裹的线圈区域外观纹理、LED指示灯的透光窗口位置也对应实物，通电后指示灯的亮灯逻辑对应的结构预留位完全准确，做结构改进时可以直接在该模型基础上修改安装耳尺寸、调整探针整体长度，适配近程挤出、远程挤出等不同挤出头布局，也可以用来制作3D打印外壳的替代件，验证改装件的装配干涉问题，省去反复测量实物尺寸的步骤。
