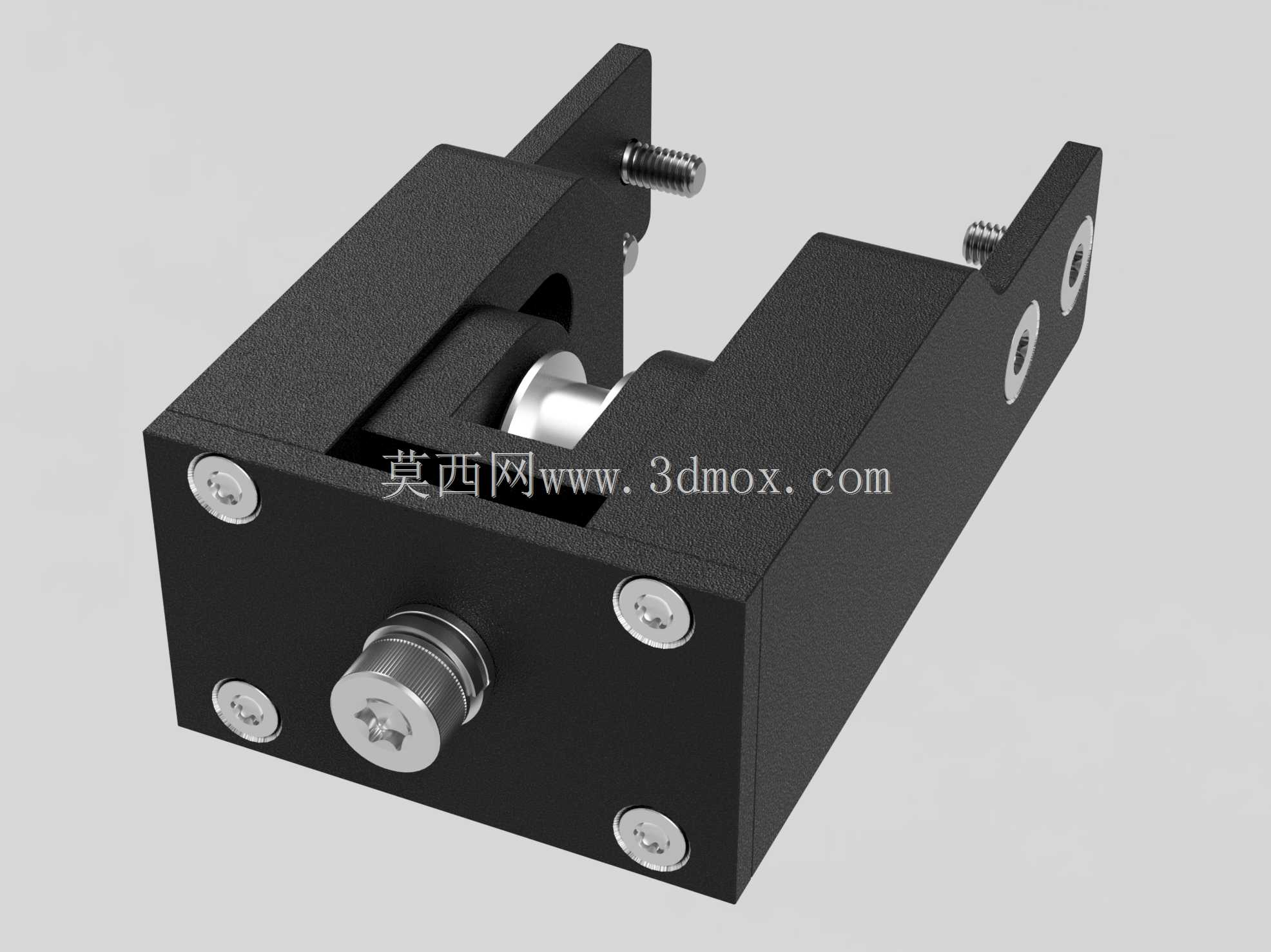

3D打印机Y轴同步带张紧调节座

　　桌面级FDM熔融沉积成型设备在长期往复运行过程中，Y轴传动同步带会因橡胶基材蠕变、张紧力自然衰减出现松弛，直接引发传动回程间隙增大、打印层纹错位、轮廓丢步等工艺缺陷，常规机型出厂时多依靠机架型材孔位硬拉扯皮带实现预紧，后期运维调整需要拆解轴端同步轮，操作繁琐且张紧力一致性难以把控。这款张紧调节座专门针对CR-10系列主流桌面3D打印机的Y轴传动布局开发，整套结构采用分体式黑色硬质安装基座作为承载主体，基座两侧预留标准铝型材安装对位孔位，可直接替换原机Y轴后端的皮带固定支架，不需要对原有龙门机架、光轴导向组件做二次切割或打孔改造，安装边界完全适配2020系列欧标铝型材的槽距规格，整体外廓尺寸紧凑，不会和热床移动平台、

　　底部限位开关行程产生运动干涉。结构设计上把传统外露的滚花旋钮替换为内六角Torx盘头螺钉，调节端做了沉头埋头孔处理，螺钉头部完全沉入基座端面以内，既避免设备搬运、日常操作时外露旋钮被意外磕碰导致张紧力变动，也让整机外装走线、平台移动过程中不会勾挂线缆。基座内部集成滑动式皮带夹持顶块，旋转调节螺钉时可推动顶块沿基座导向槽平稳平移，拉动同步带端部实现无级张紧，两侧立板预留同步带穿行与固定卡位，皮带穿入后可通过压块牢牢咬合齿面，不会出现长期受力后皮带滑脱、齿面剥离的问题。基座各拼接面均采用内六角圆柱头螺钉锁紧，装配后整体刚性充足，张紧调节过程中基座不会出现形变翘曲，传动负载下的支撑稳定性远高于原厂薄钣金固定件。实际运维场景中，

　　操作人员仅需使用对应规格的Torx扳手从设备外侧即可微调张紧行程，单次调整不需要拆解热床、同步轮等周边组件，可根据皮带老化程度逐步修正预紧力，让Y轴传动始终保持合适的张紧状态，有效降低高速打印启停时的皮带振动，提升传动定位精度。该结构的所有安装孔位、调节行程都经过实机装配校验，夹持顶块的导向间隙控制在合理范围，调节时无卡滞、窜动问题，既可以用于老旧CR-10机型的皮带张紧系统升级改造，也可作为同规格开源桌面3D打印机自制改装的配套张紧机构参考，同类张紧逻辑也可延伸适配X轴传动端的张紧需求，帮助设备维护人员快速解决同步带松弛带来的各类打印精度故障。
