工程装饰用石材切割设备三维结构设计

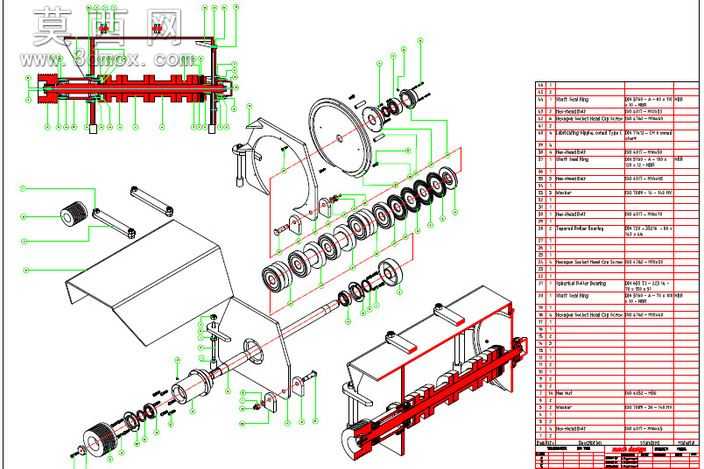

本石材切割机三维模型采用参数化建模方式完成整体结构搭建，建模过程中严格遵循机械设计公差规范，对各传动部件、支撑机架、切割执行组件的装配关系进行了精准还原。模型完整呈现了设备的动力传输路径：从输入端的动力连接轴开始，依次通过联轴器、轴承支撑座将动力传递至切割主轴，主轴上配套的多组定位套、锁紧螺母、密封件均按照实际装配逻辑排布，确保传动过程的同轴度与运行稳定性。设备的机架部分采用型材焊接结构的建模逻辑，对支撑腿、横梁、防护挡板的连接位置做了加强筋结构设计，既保证整体刚性，又兼顾设备的轻量化需求。切割执行端配套了可调节的石材定位托架，托架上设置有可滑动的靠尺结构，能够适配不同规格尺寸的石材板材装夹定位，托架下方设计有集料斜槽，可引导切割过程中产生的碎屑与冷却水定向排出，避免堆积影响设备运行。模型中对所有回转部件都做了动平衡相关的结构优化，主轴处选用的密封轴承结构能够有效阻挡切割粉尘进入轴承内腔，延长部件使用寿命。整体设计围绕工程建设与装饰石材的切割作业需求展开，兼顾了切割精度、操作便捷性与维护便利性，各零部件的拆分结构清晰，能够直接用于生产加工的工艺参考，也可作为同类切割设备的结构优化设计蓝本，建模过程中对所有配合面都做了干涉检查，确保虚拟装配状态下无部件碰撞问题，材质渲染部分区分了金属结构件、橡胶密封件、塑料防护件的不同质感，直观呈现设备的真实外观效果。
