USB-C直角弯插板端连接器结构

　　在消费电子、工业手持终端、紧凑嵌入式控制板的结构堆叠里，接口选型往往不是先看电气参数，而是先看Z向高度与插拔操作空间。常规直插Type-C母座沿板边法线方向伸出，外壳壁厚、插拔导向段加上尾部焊脚余量，很容易在薄型设备里顶到面壳，或者让数据线插头在设备外侧形成过大的干涉包络。这款直角弯插式C型母座把插接开口转向与PCB板面平行的方向，接口从设备侧边探出，插合后线缆自然沿板面侧向延伸，不需要在壳体厚度方向预留插头插入行程，对平板类、薄型网关、侧置IO面板的设备尤其友好。

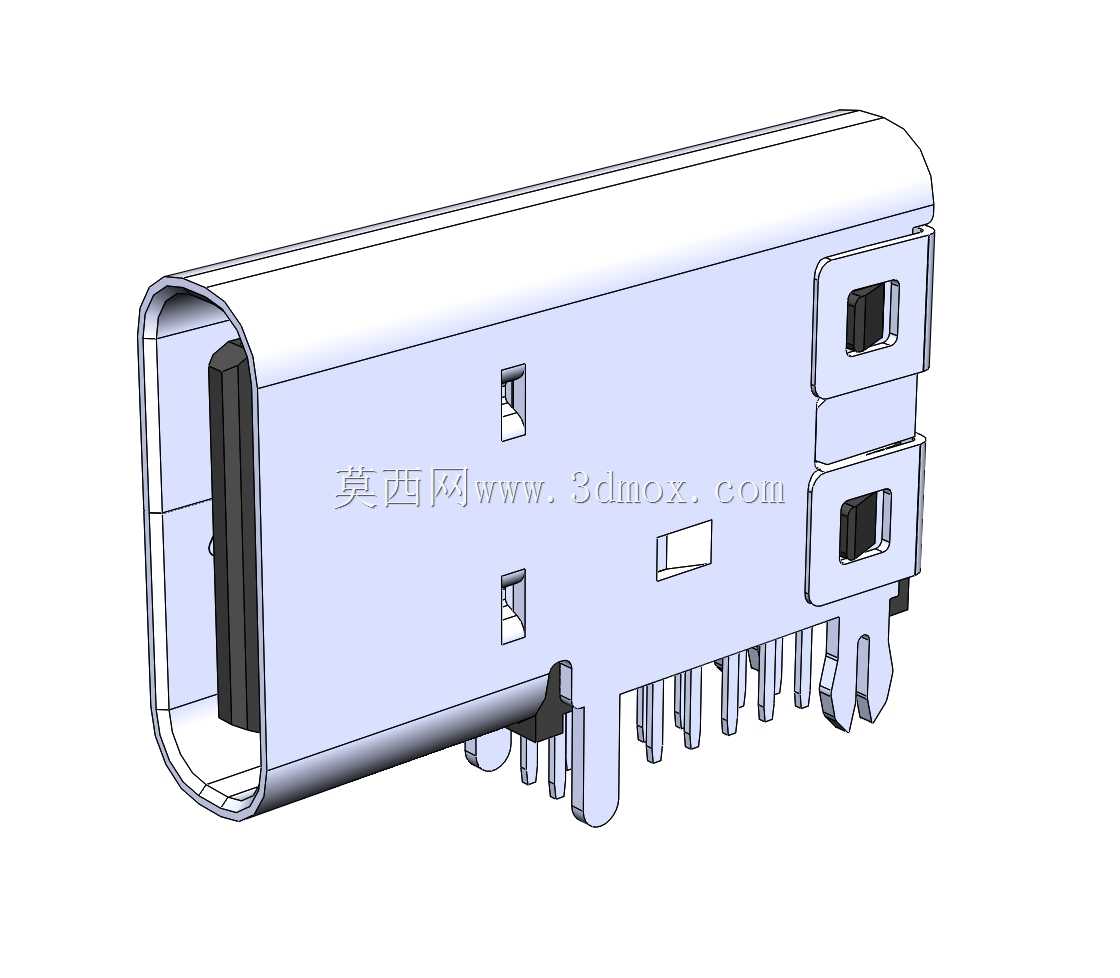

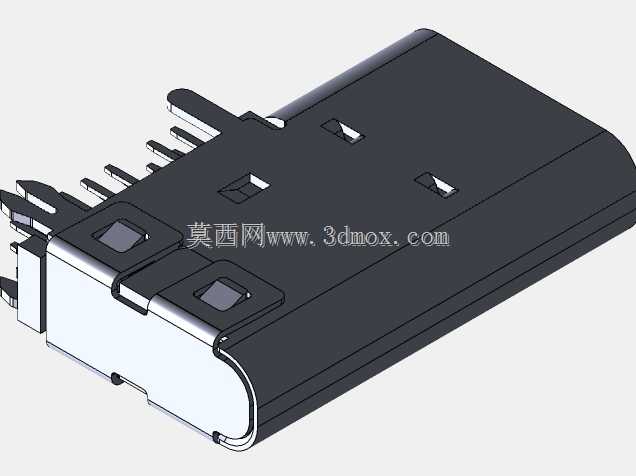

　　从壳体结构看，整件采用拉伸金属屏蔽罩包裹绝缘胶芯，罩壳前端翻边形成完整的C型开口轮廓，开口内侧保留导向倒角，插头斜插进入时可先被金属唇边校正位置，避免胶芯内的舌片被偏载撬伤。屏蔽罩侧面冲制有多处定位凹点与卡扣缺口，装配时胶芯从尾部推入屏蔽罩后，这些卡点咬入胶芯侧面的对应凸台，把胶芯轴向、横向自由度完全锁死，承受反复插拔的侧向推力时不会出现胶芯退针。罩壳顶面预留两个方形固定焊片通孔，对应PCB上的固定焊盘，过波峰焊或者回流焊后，金属外壳与板子大面积接地，既提升EMI屏蔽效能，也承担插拔时的主要机械载荷，避免信号引脚直接受力。

　　引脚排布采用弯脚90度转向设计，信号针与电源针从胶芯尾部引出后向下弯折，插入PCB对应通孔；针脚间距按标准Type-C引脚矩阵分配，电源、地、差分信号针位置区分清晰，弯脚处做了等长过渡的余量控制，高速信号路径的长度差控制在可补偿范围内。安装边界上，布局时需要在板边预留屏蔽罩主体的贴板区域，接口开口侧超出板边的探出段要和壳体开孔对齐，壳体开孔周边要留出插头金属外壳的插合间隙；上下方向除了本体高度，还要注意顶部固定弹片的凸起高度，避免和面壳内壁发生硬干涉。针脚侧下方要预留焊锡爬升与清洗空间，不能在弯脚根部布置过高的周边元件。这类弯插结构在实际装机中，还要重点核对线缆插头插入后，插头尾部的应力释放段和设备外壳圆角的避让关系，很多薄型设备出现插拔卡滞，并非母座本身尺寸超差，而是壳体开口周边的圆角、拔模斜度侵占了插头的插合包络。建模时可把金属罩、绝缘胶芯、端子针分别拆为独立零件，保留卡扣、焊脚、定位孔的真实装配间隙，方便后续做PCB干涉检查与壳体开孔校核。
