离心式流体机械叶轮转子结构设计

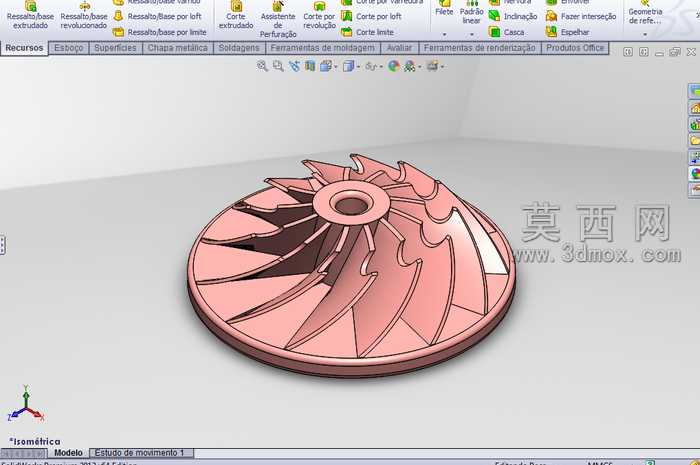

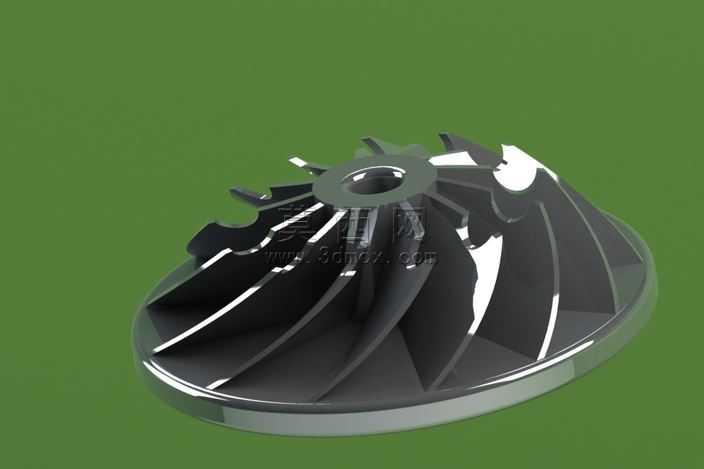

本作品为离心式流体机械配套的叶轮转子三维建模设计，整体采用三维参数化建模方式完成，从结构基准搭建到细节特征生成全程遵循流体力学性能匹配逻辑。建模初期首先确定中心轮毂的基准轴与安装孔位，中心通孔采用标准同轴度公差约束，保证后续与动力轴装配的适配性，轮毂外缘做圆弧过渡处理，降低流体进入叶轮流道时的局部阻力损失。叶片部分采用空间扭曲曲面造型，每片叶片的进口角与出口角经过流体工况参数匹配设计，叶片前缘做薄化圆角处理，尾缘则按照流体流出轨迹做修型，避免运行过程中产生涡流与气动噪声，相邻叶片之间形成的流道截面沿径向逐渐扩大，保证流体在流道内完成动能到压力能的平稳转换。轮盘部分采用等强度变厚度设计，靠近轮毂位置厚度更大以承载旋转时的离心应力，外缘位置适当减薄控制整体转动惯量，轮盘与叶片的连接位置全部做圆角过渡，消除应力集中风险，提升转子运行时的结构疲劳寿命。材质渲染阶段采用金属质感的哑光合金材质，还原实际工程中铝合金或不锈钢叶轮的表面质感，渲染时通过柔和的环境光突出叶片曲面的流畅弧度与结构细节，清晰展示流道的空间走向与各部件的装配关系。整体建模过程中所有特征均保持全参数关联，后续可根据不同流量、压头的工况需求快速调整叶片数量、角度以及轮盘尺寸，适配水泵、风机、压缩机等不同类型的离心式流体设备，结构设计兼顾了流体性能与结构强度的双重需求，可直接用于后续的工程仿真、加工出图以及装配验证环节。
