Suletec电动执行机构结构设计

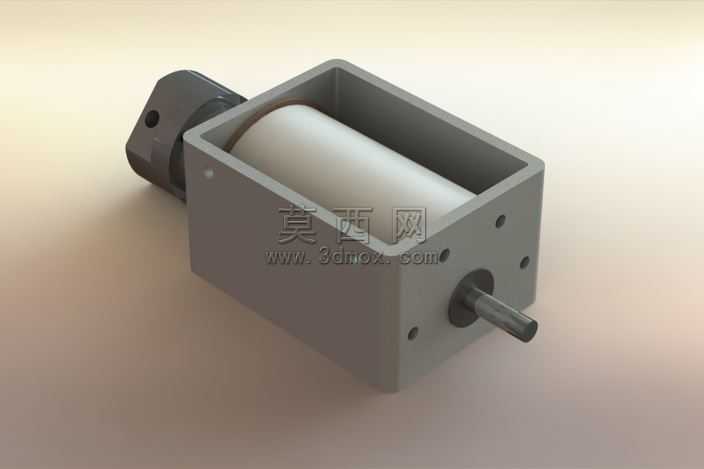

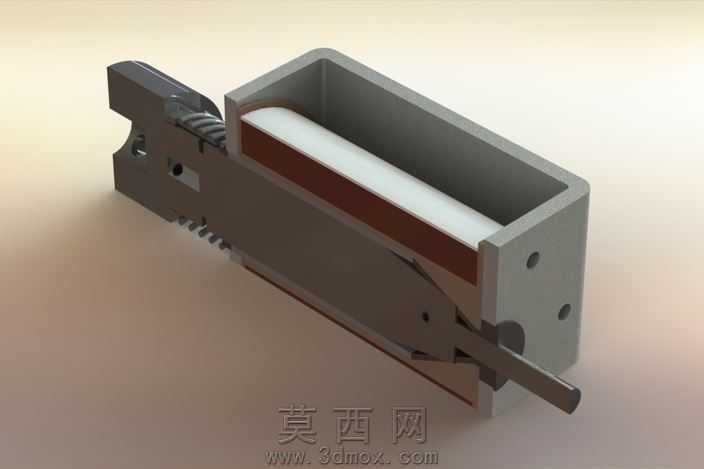

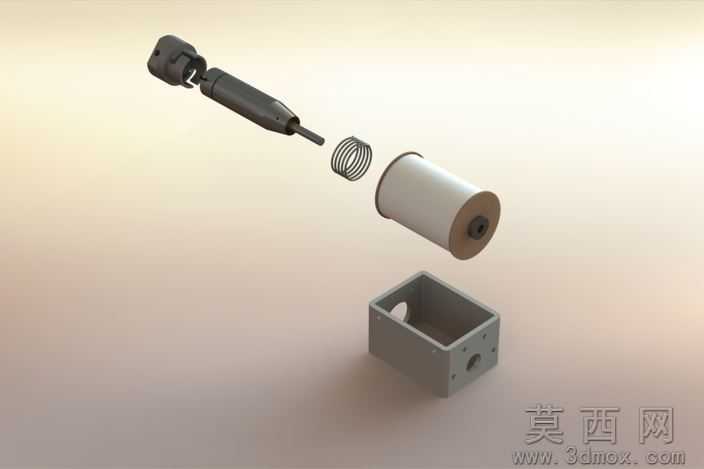

本模型为巴西Suletec开发的电动执行机构，采用SolidWorks2013完成全参数化建模，整体结构分为外壳腔体、内置动力组件、输出轴端、侧装连接端四个核心模块。建模阶段先以拉伸凸台命令构建方形外壳基体，对外壳侧壁的安装孔位采用线性阵列配合异型孔向导完成定位，保证孔位同轴度与安装尺寸的标准化，外壳腔体做抽壳处理，预留内部组件的装配余量，壁厚均匀控制在2mm，兼顾结构强度与轻量化需求。内置动力组件以圆柱拉伸模拟核心驱动单元，与腔体内壁预留0.5mm装配间隙，避免干涉；输出轴采用阶梯轴设计，轴肩位置做倒角处理，与外壳轴孔采用间隙配合，轴端做平面铣削特征，方便外接负载的扭矩传递。侧装连接端为异形安装座，采用多步拉伸切除完成轮廓构建，预留的定位孔与外壳侧壁孔位完全对齐，保证装配精度。渲染阶段采用哑光工业灰作为外壳主材质，模拟铸铝壳体的磨砂质感，输出轴赋予抛光金属材质，内置动力组件采用米白色哑光塑料材质区分部件，场景添加柔和漫反射光源，多角度展示结构装配关系，同时完成了运动动画的前置绑定，可模拟推拉、旋转的动作输出效果，直观展示执行机构的工作逻辑。该设计定位为气动执行器的替代方案，建模过程中重点优化了整体结构的集成度，在保证输出扭矩的前提下尽可能压缩外部安装尺寸，不过受内置组件布局限制，整体重量与安装占用空间仍有优化空间，更适合安装空间充足的工业场景，模型同时导出了IGES、Parasolid等通用格式，可兼容多数三维CAD软件，方便不同设计环境下的二次修改与装配调用。
