ArduinoNANO开发板配套防护外壳结构

　　这套结构围绕小型嵌入式控制板的实际装机需求展开，核心覆盖Arduino NANO精简版电路板与配套防护外壳两部分，适配桌面数控装置、小型实验台、教学演示设备以及自制自动化工位的控制端搭建场景。做小型设备电控改造时，裸板直接固定在设备机架上很容易出现引脚误触、金属碎屑搭接、接线拉扯松脱的问题，这套外壳的设计思路就是在不遮挡板载接口、不影响散热的前提下，给电路板提供可靠的物理防护，同时预留标准化安装位，让控制板可以直接嵌入设备面板或者固定在DIN导轨旁的安装区域。

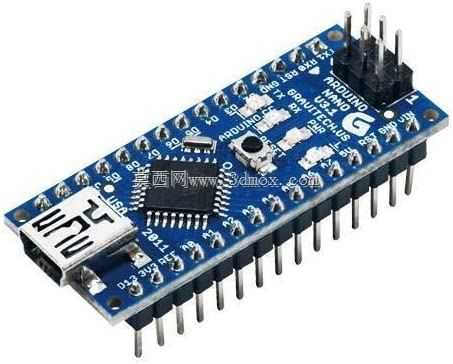

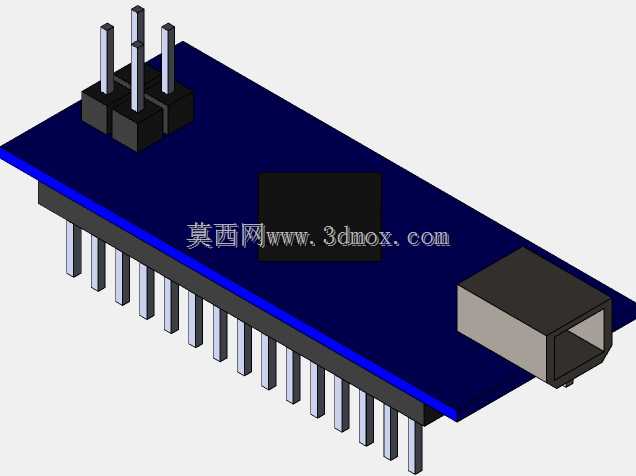

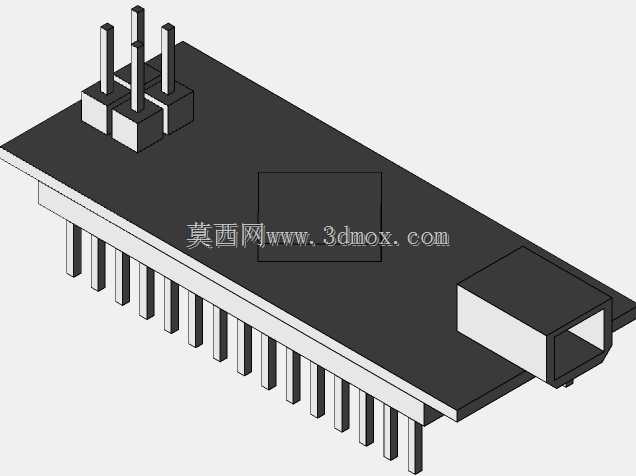

　　从板体本身的结构还原来看，建模完整复现了开发板的全部硬件特征：板端Mini USB接口的插接轮廓、两侧双排直插排针的间距与伸出长度、板载复位按键的凸起高度、主控芯片与周边贴片元件的排布位置、电源指示灯的安装点位都做了对应还原，外壳开槽完全避让所有外接接口，USB口位置预留通槽，不会出现线材插不到底的情况；两侧排针位置开出对应条形孔，外接杜邦线可以直接穿过外壳连接引脚，不需要额外拆壳就能完成接线调试。

　　安装边界方面，整套结构的外轮廓尺寸贴合原生NANO板的长宽规格，外壳壁厚控制在1.2mm左右，既保证3D打印成型后有足够的结构强度，不会因为日常插拔线材出现侧壁开裂，也不会额外占用过多电控箱内部空间。外壳四角预留沉头安装孔，既可以用M2自攻螺丝直接把壳体固定在设备的塑料面板或者亚克力支架上，也能配合铜柱实现叠层安装，在小型数控拉丝机、测试工装这类空间紧凑的设备里，能和继电器模块、传感器驱动板并排布置，不会和周边元件出现干涉。

　　实际功能层面，这套结构把电路板的带电区域完全和设备金属机架隔离开，车间环境里的金属切屑、灰尘不会直接落到引脚之间，日常调试插拔USB线时，外力会先作用在壳体上，不会直接拉扯板上的Micro USB焊接点位，大幅降低接口开焊的概率。外壳顶部还预留了标签粘贴区域，可以标注每个引脚对应的接线定义，后期设备维护时不用反复查引脚图，现场接线排查效率更高。建模时所有配合间隙都预留了0.2mm的打印余量，普通FDM打印机直接输出就能完成装配，不需要二次打磨修配，板体和外壳的装配定位槽做了限位设计，电路板装入后不会出现左右窜动，排针和外壳开孔始终保持对中，长期使用也不会出现孔位磨偏的问题。
