商用立式无人自动售货机整机结构

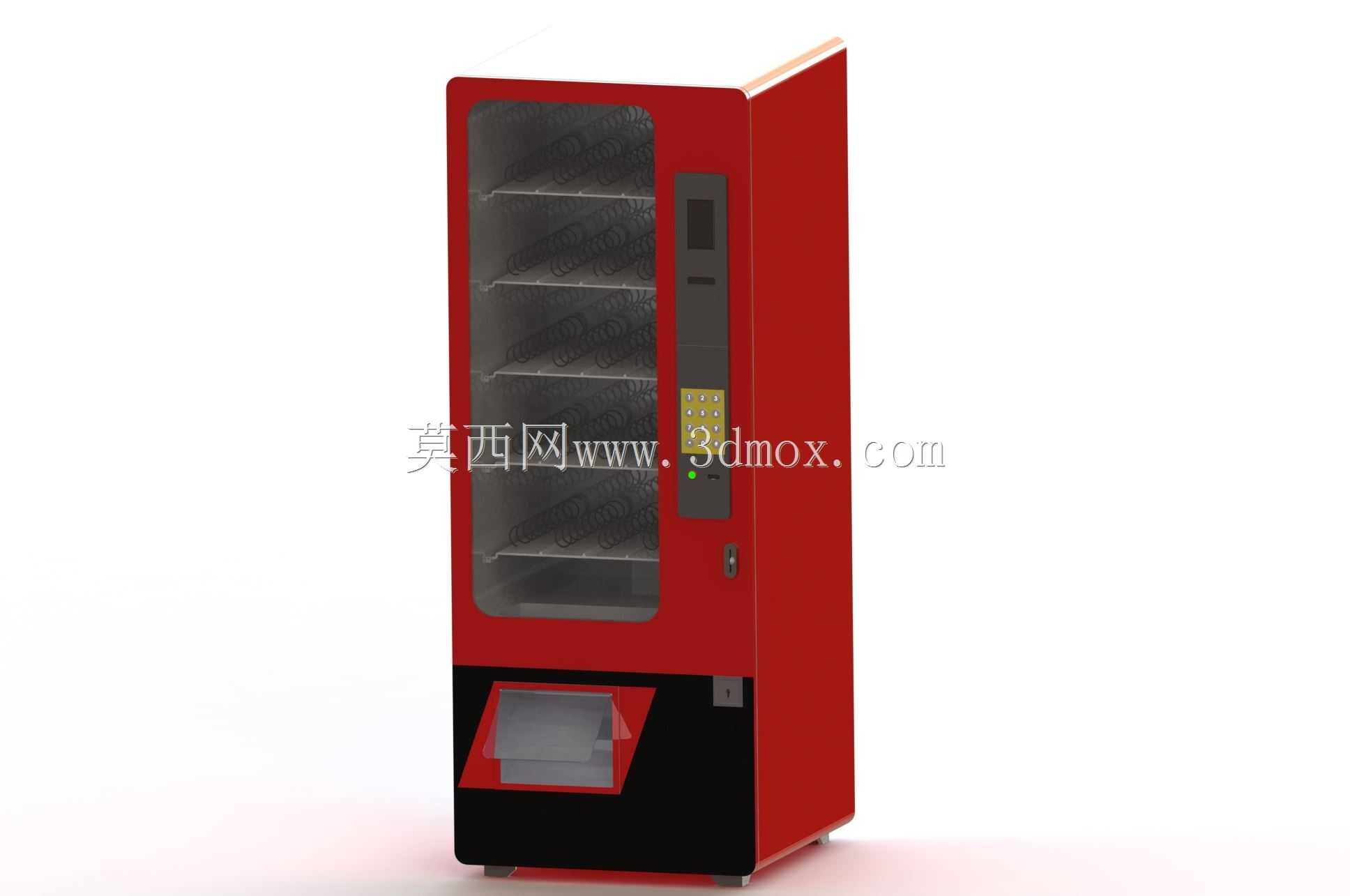

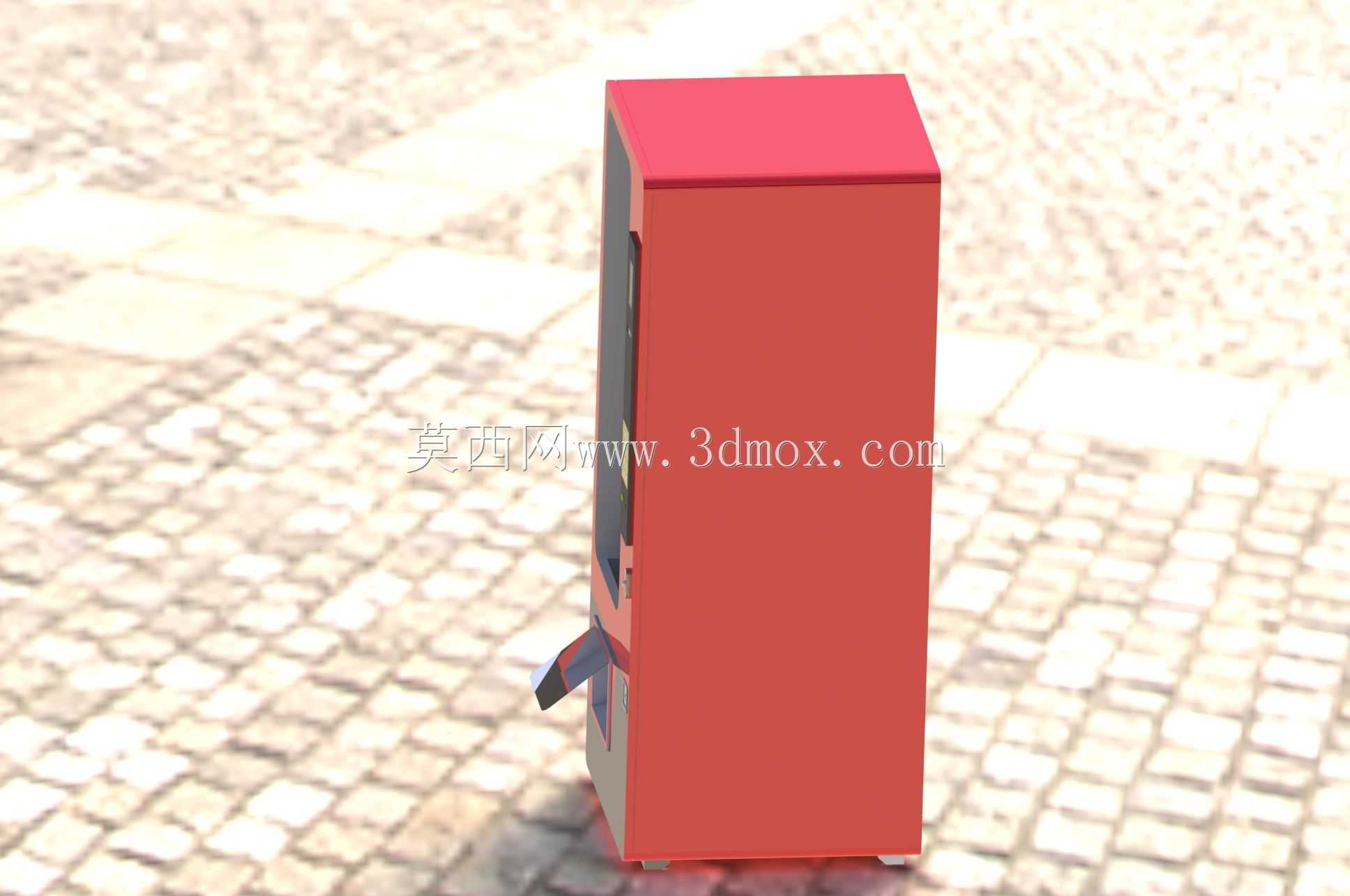

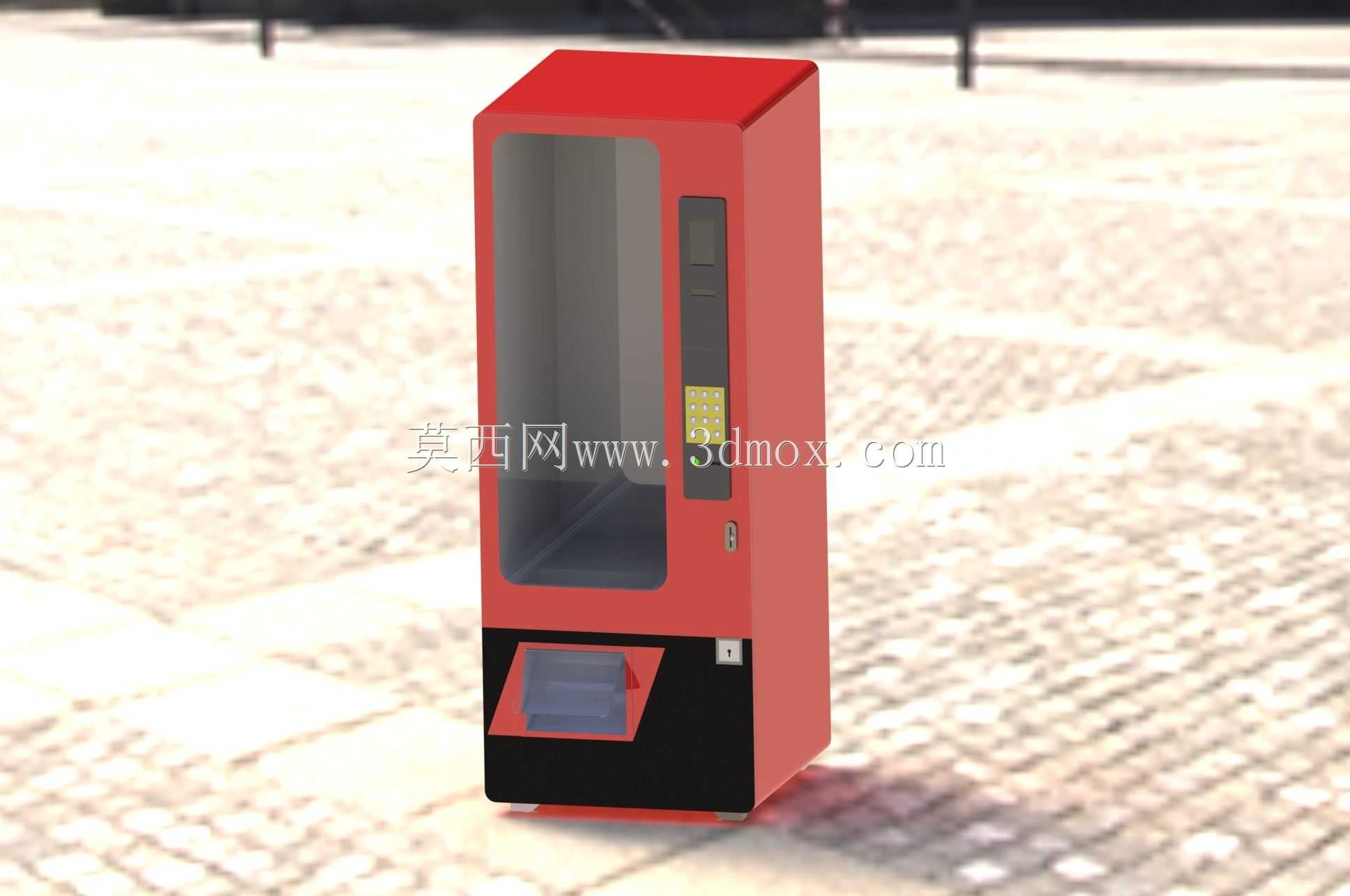

　　这类立式无人售货设备主要布置在写字楼大堂、地铁站厅、工厂休息区、校园走廊与医院候诊区，承担瓶装饮料、袋装零食、盒装日用品的24小时自助售卖任务。整机采用窄高立柜布局，正面以红色涂装面板作为视觉主体，下部取货区域与控制区域使用深色面板区分，侧面保留平整钣金边界，便于多台并排摆放或贴墙安装。

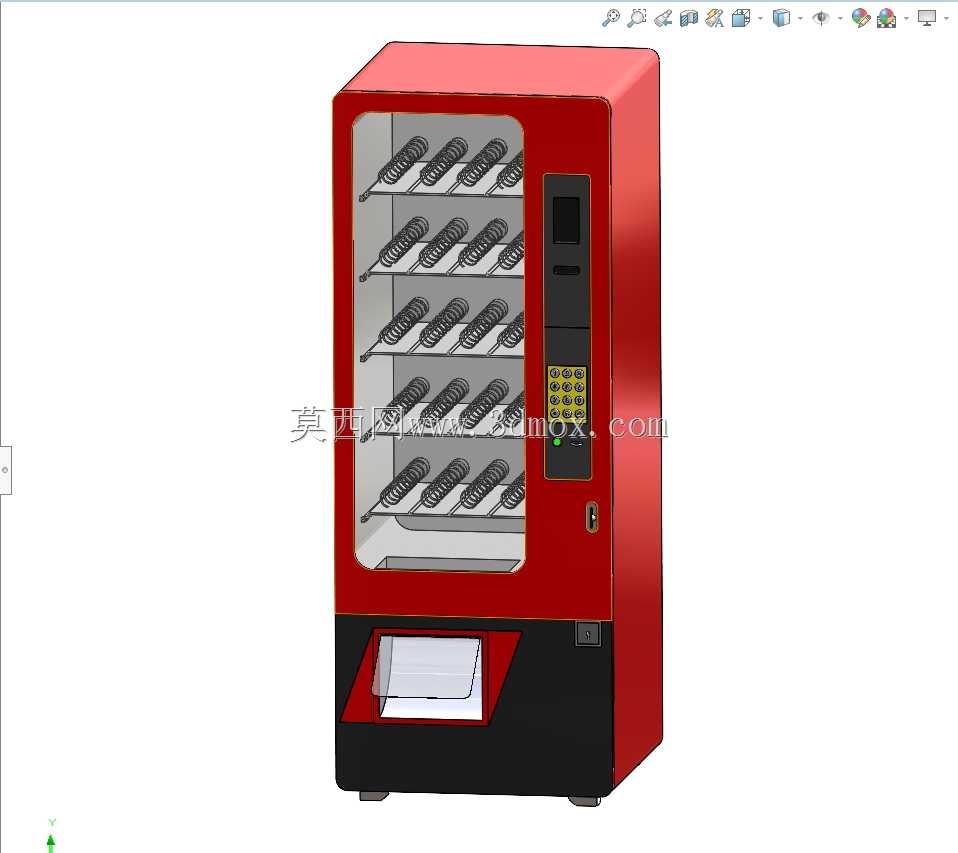

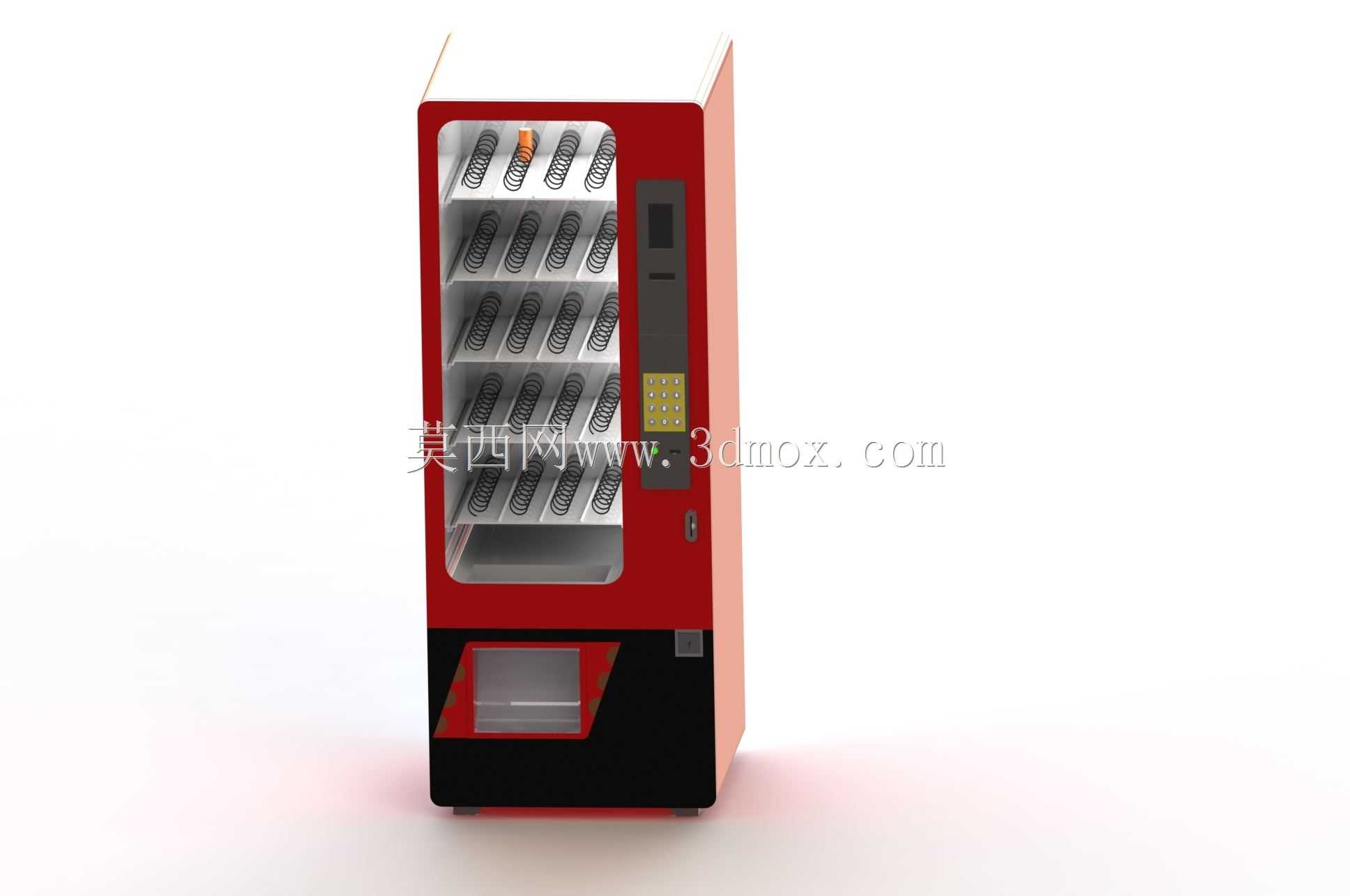

　　从结构拆分看，柜体内部以多层螺旋弹簧货道为核心，每层货道按商品宽度划分独立列位，商品平放于货道托板上，弹簧螺距随包装尺寸调整；出货时驱动机构带动弹簧旋转一个节距，最前端商品失去支撑后落入下部取货仓。货道层间距并非固定值，建模时需要结合常见饮料瓶高度、薯片袋高度与盒装食品高度进行参数化调整，避免高瓶商品卡滞、矮包装商品倾翻。

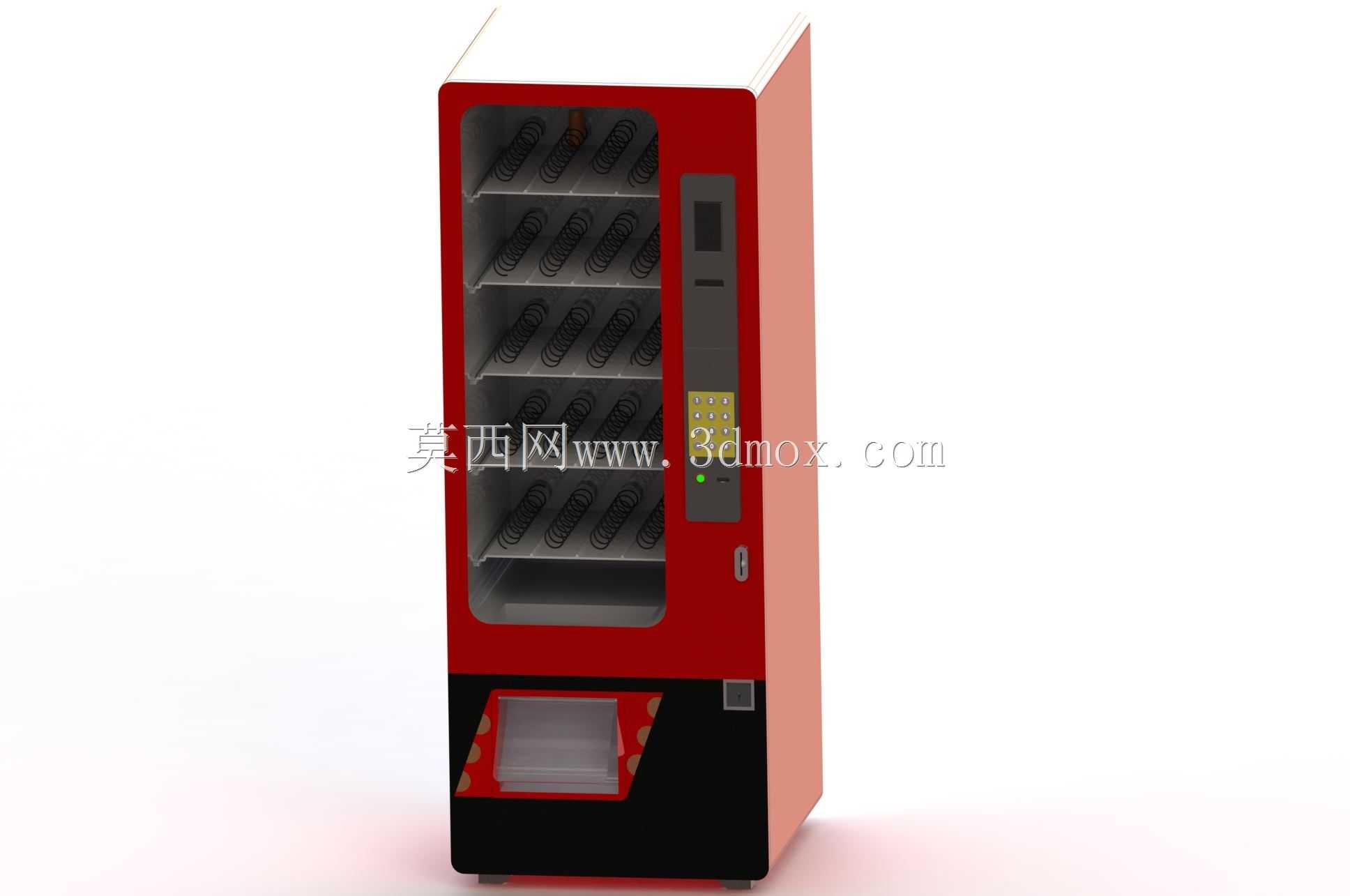

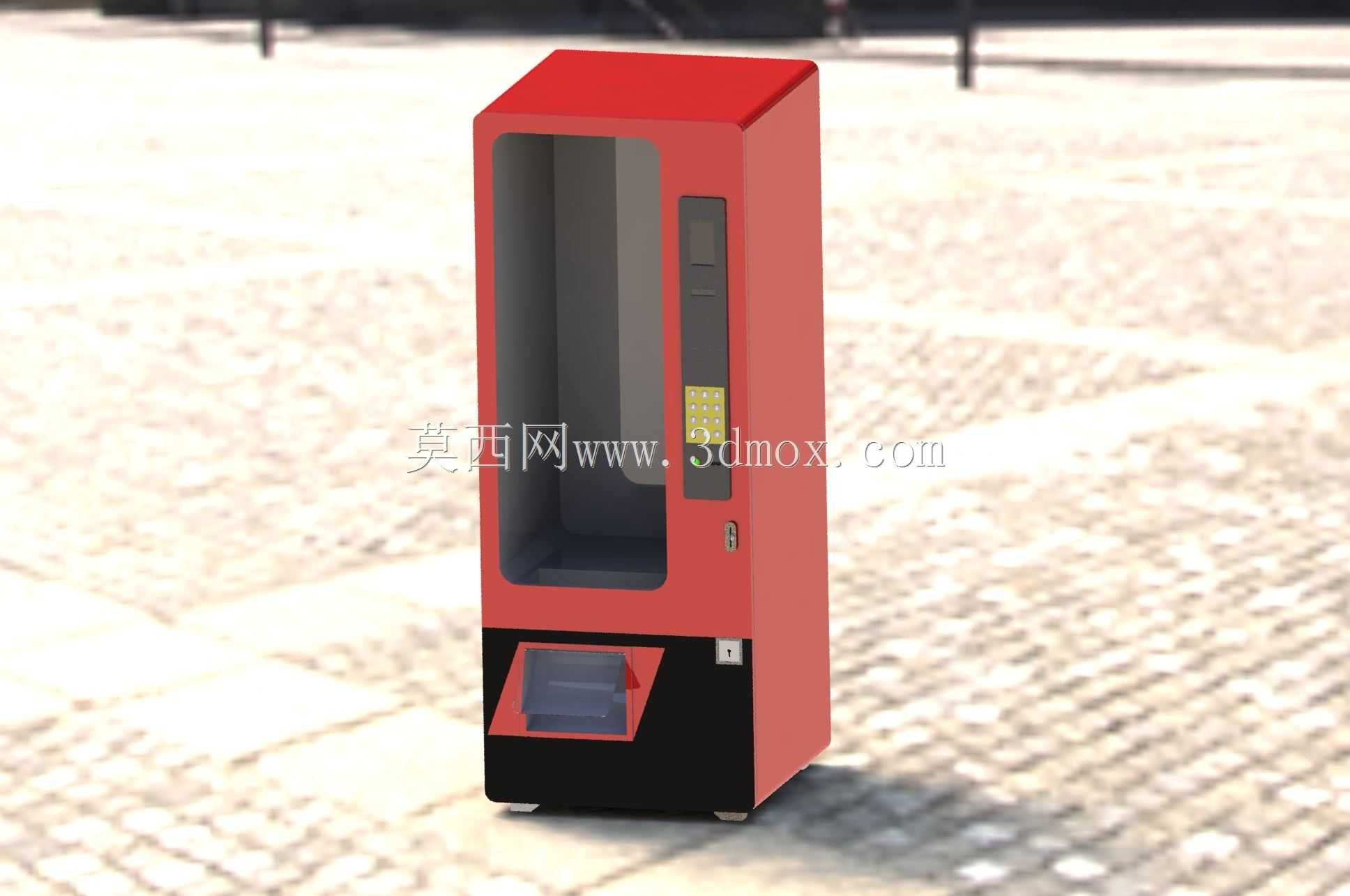

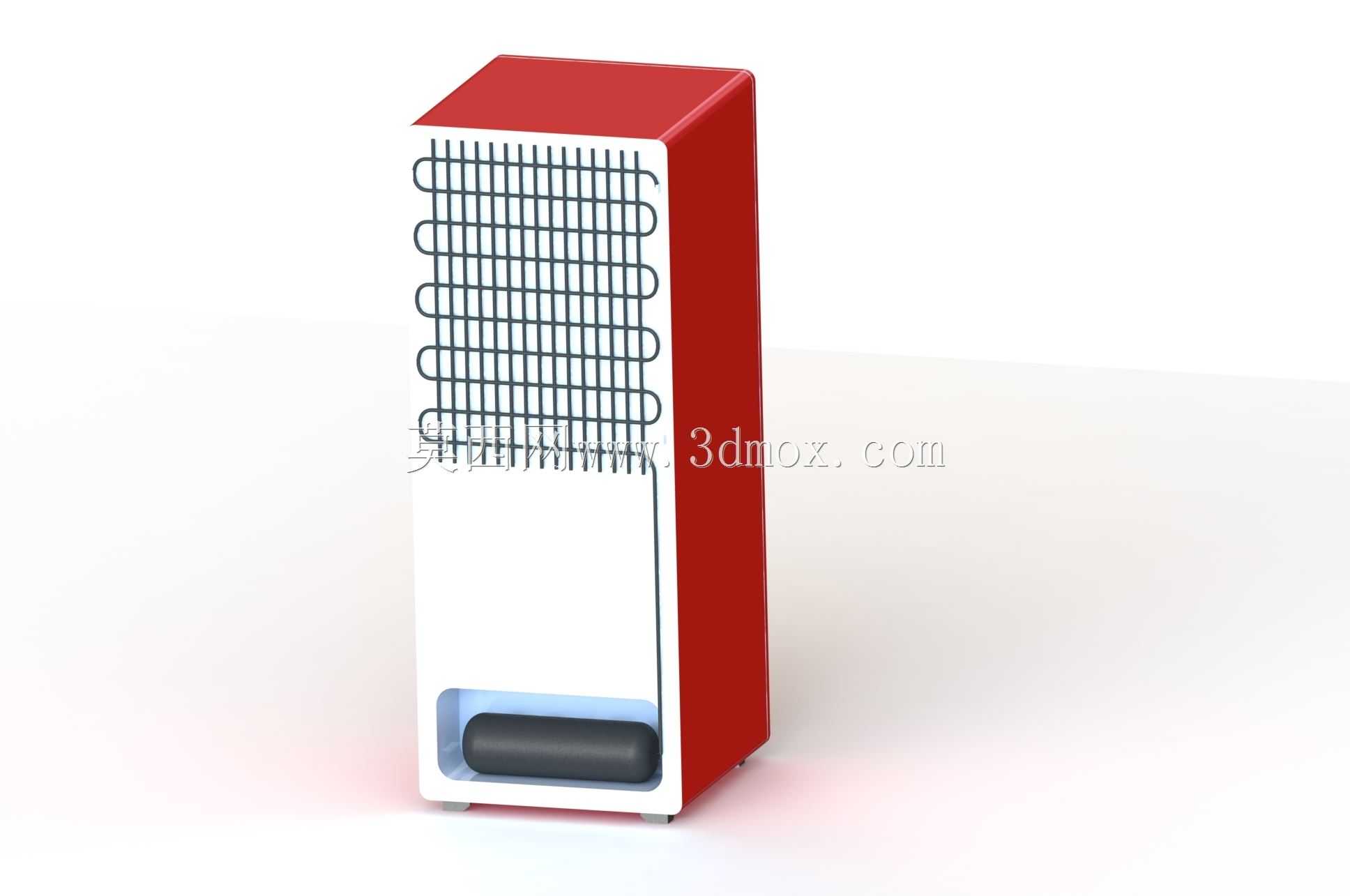

　　柜体前侧上部为透明展示窗，顾客可直接观察各层商品余量；右侧竖向布置操作区，包含显示屏、选择按键、支付识别区与票据/提示模块，操作高度集中在人体站立舒适区间。下部取货口采用内凹防夹手结构，挡板与落货通道之间保留缓冲距离，既防止商品直接冲击门板，也能减少外界灰尘进入柜内。背部与侧部预留维修门和通风间隙，制冷或加热模块可根据售卖品类选配，压缩机、风道与电气控制件集中在下部或背部，维护时不需要拆除前部货道。

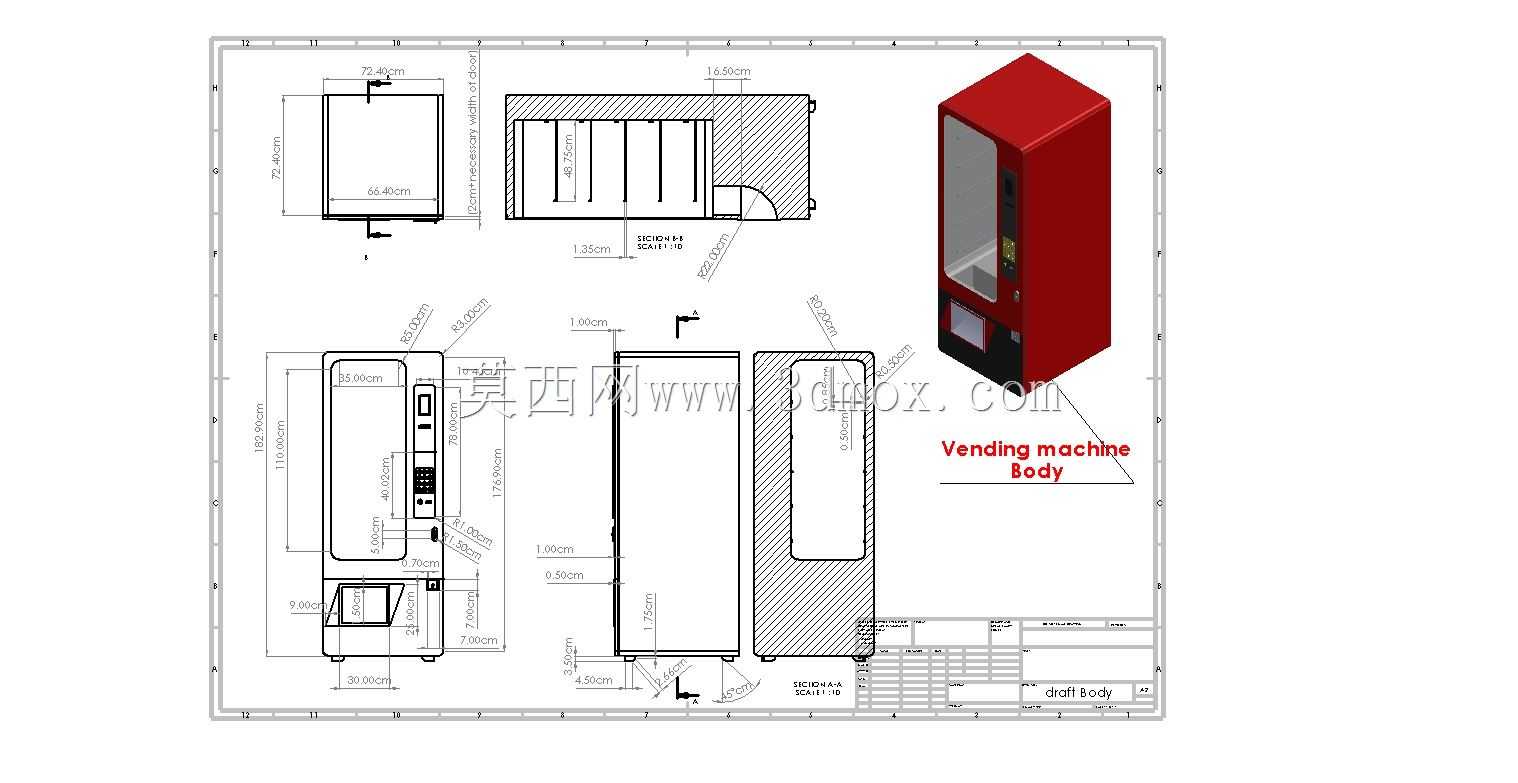

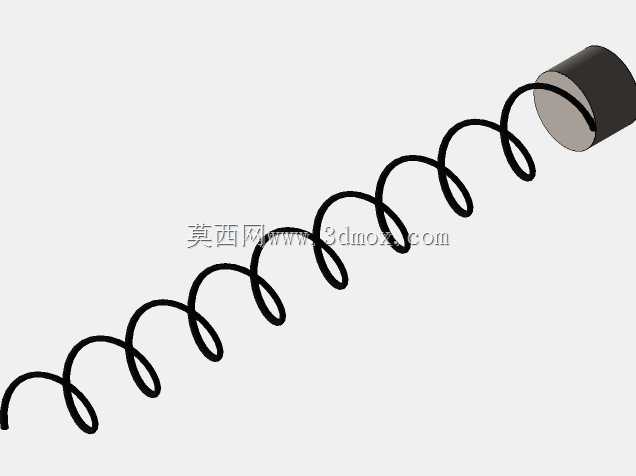

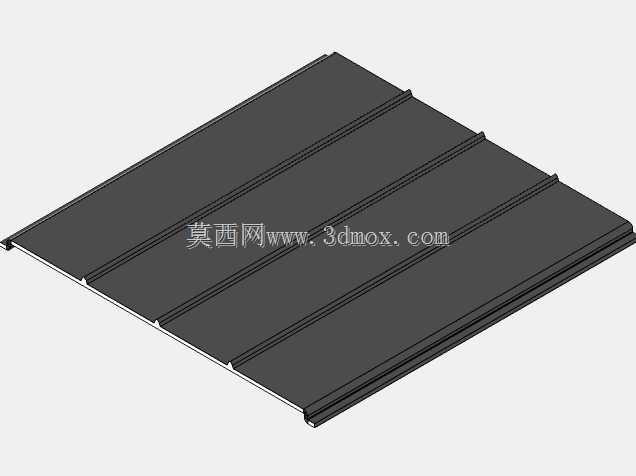

　　建模过程中先按落地设备的安装边界确定柜体总高、总宽与进深，再反推货道层数、单柜货道数量和门板开窗范围。钣金外壳采用折弯件思路处理，门框、内衬板、加强筋分别建模，装配时关注门缝均匀性、玻璃压条位置以及门锁安装点。内部货道支架多为可调节孔位结构，层板高度能够随商品组合变化；电机与联轴器布置在货道后端，输出轴与弹簧中心同轴，降低运转卡阻概率。

　　落货通道需要重点校核自由落体路径，商品从最高层掉落时不能撞击取货门铰链，也不能在斜坡处反弹回货道。取货仓底板通常向内侧倾斜，使商品自然滑向顾客可取位置；门板开启角度与柜前操作空间相关，靠墙布置时还要预留散热和开门维护距离。电气走线沿立柱与背部线槽集中布置，强弱电分隔，传感器、照明灯带与驱动电机的接线端保留检修余量。

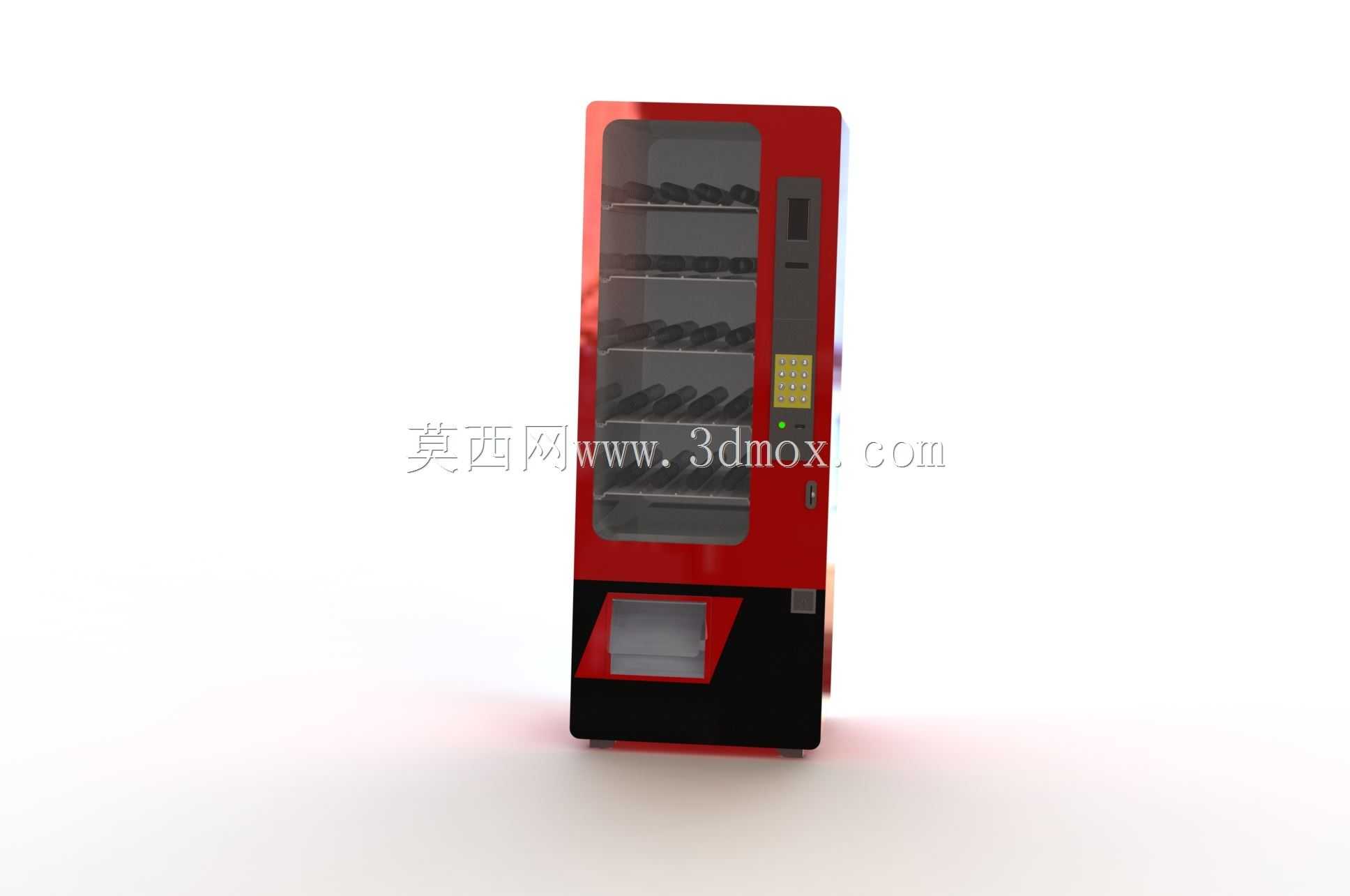

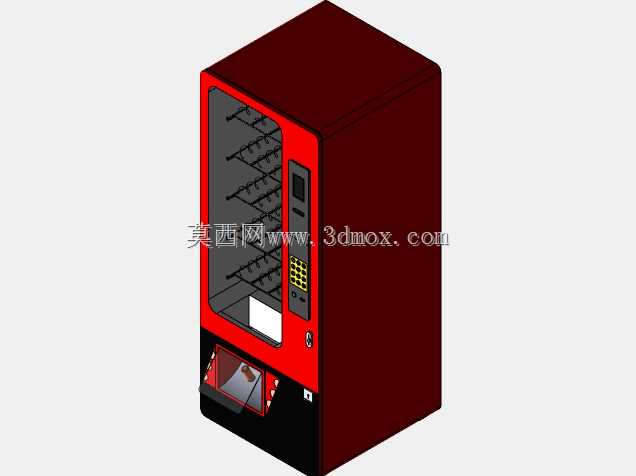

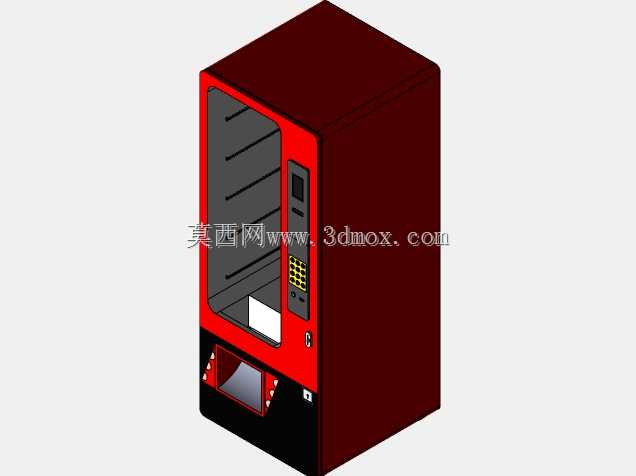

　　外观面处理上，前窗玻璃、红色门板、黑色取货区与侧面钣金形成明确分区，渲染时可检查分件缝隙、标牌位置和按钮布局。整机结构不仅关注外形展示，还需要把货道驱动、商品下落、取货防护、维修开启和现场摆放这些实际环节纳入同一装配模型，使结构设计者能够直接核对干涉关系与安装边界。
