Dremel配套钨极氩弧焊研磨工装

　　这套结构围绕手持旋转工具在焊接工位中的二次利用展开，核心目标是把普通Dremel类多功能研磨工具转化为钨极氩弧焊电极处理工装。现场使用时，焊工在钨极烧损、污染或需要重新成型后，不必往返固定式砂轮设备，可在工位旁完成端部锥角修整，减少等待和搬运，也能避免手持打磨时角度不稳、尖端偏心、磨削面过热等问题。

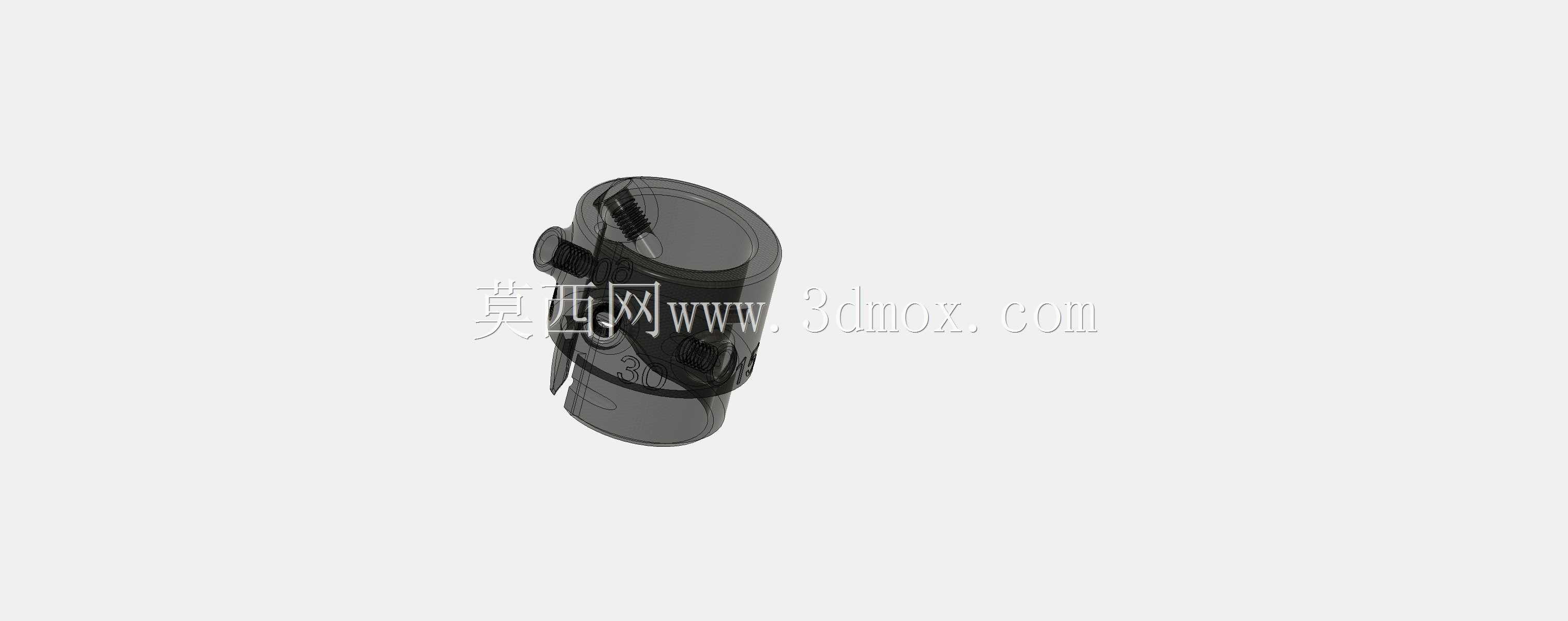

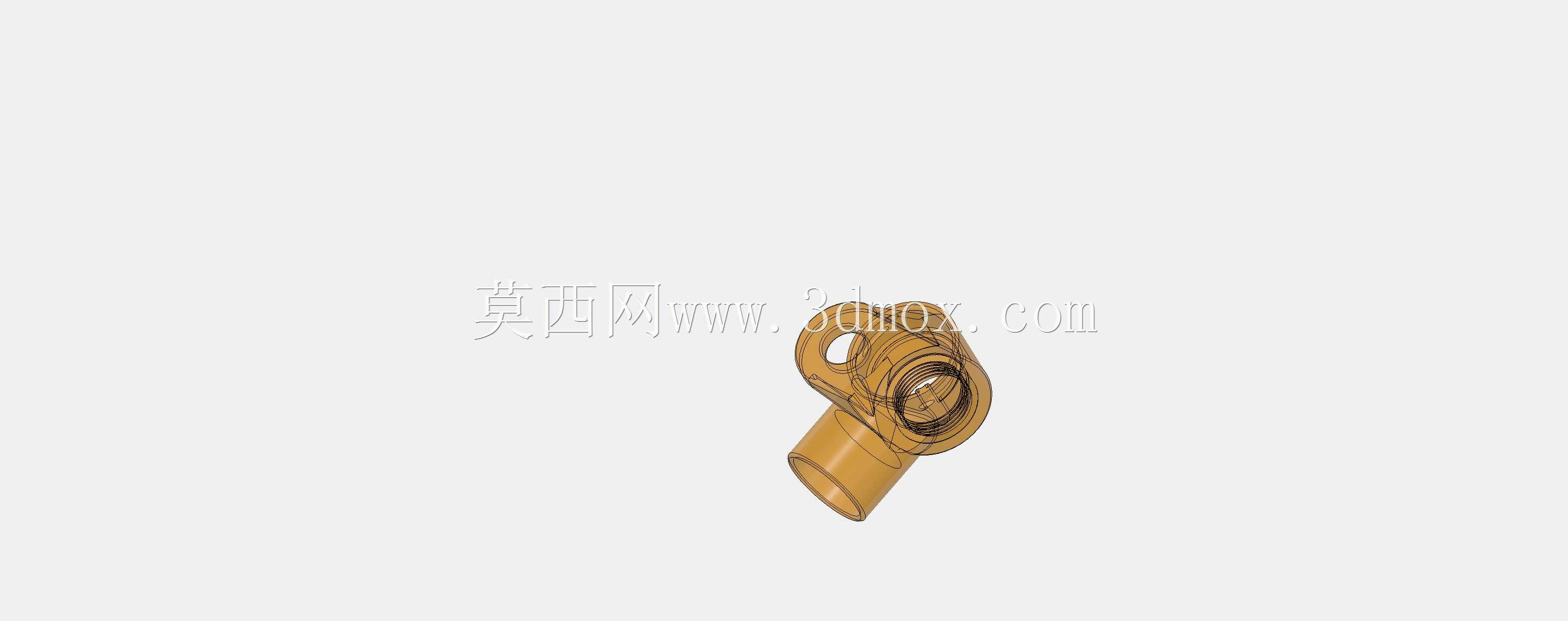

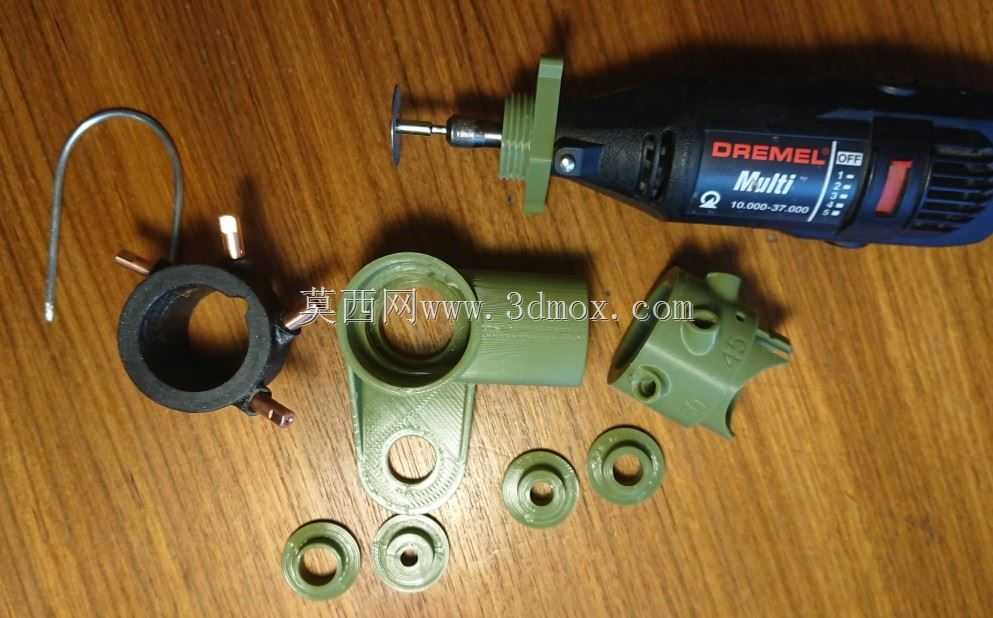

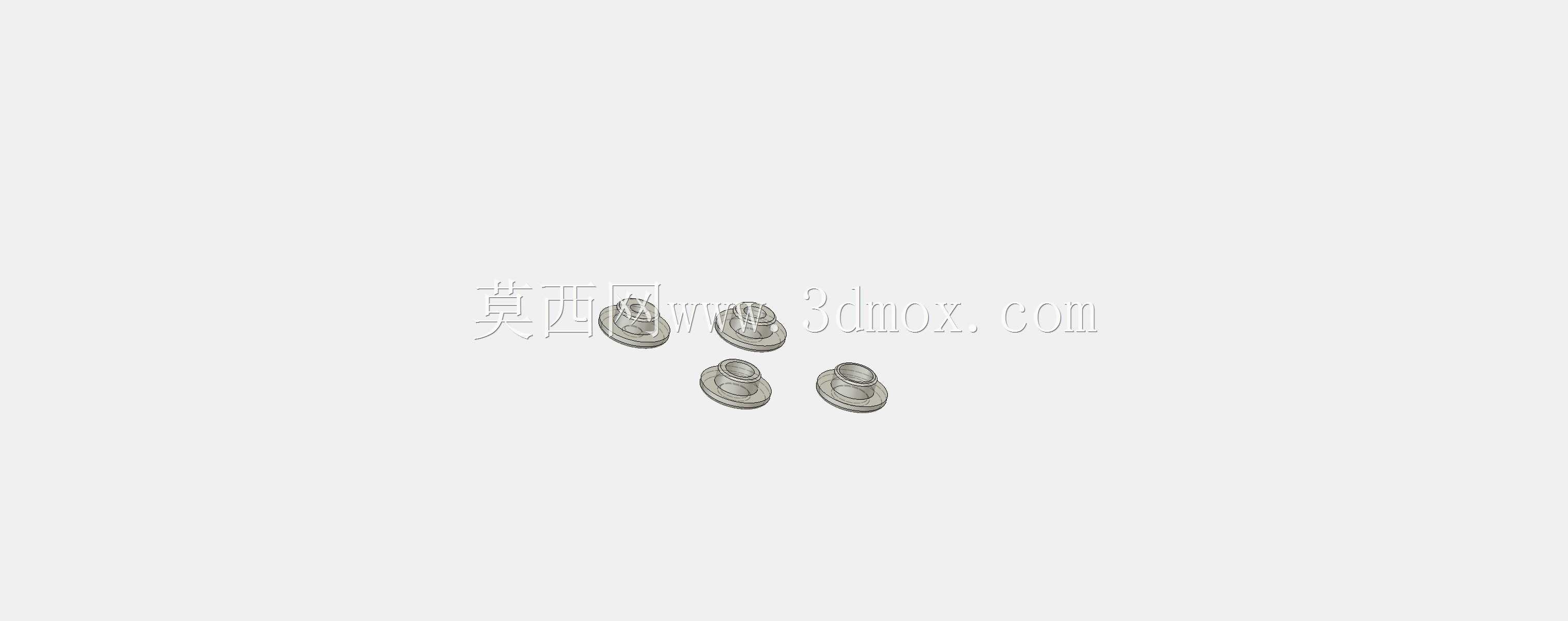

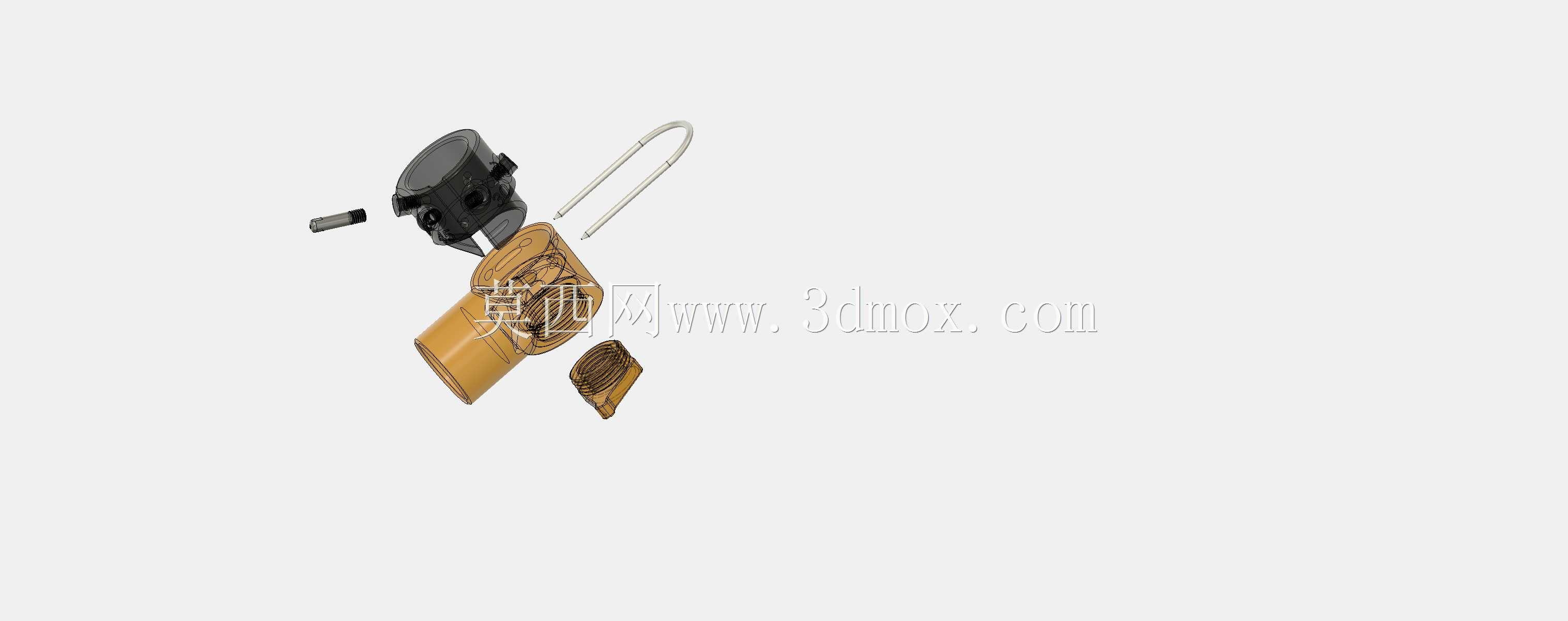

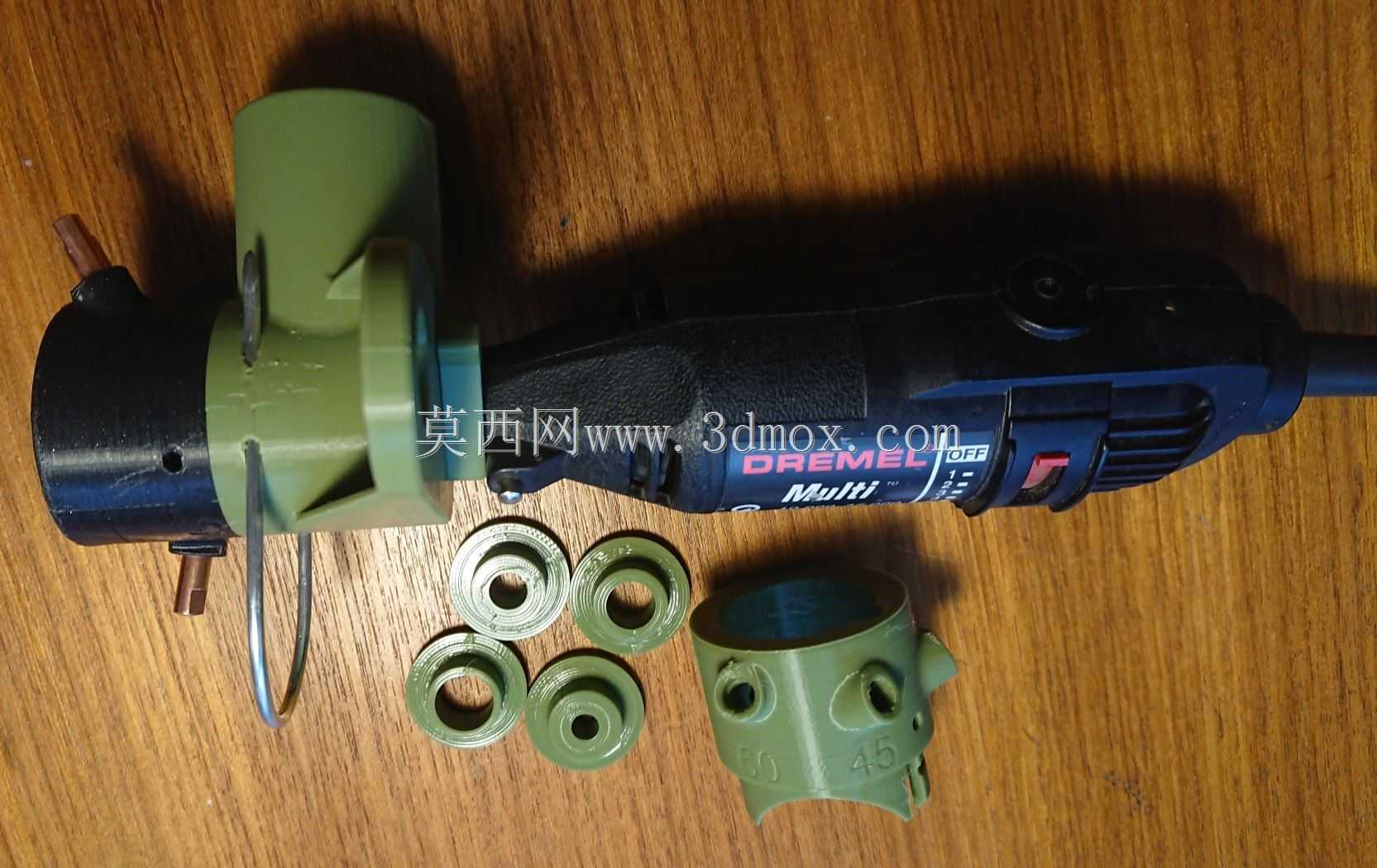

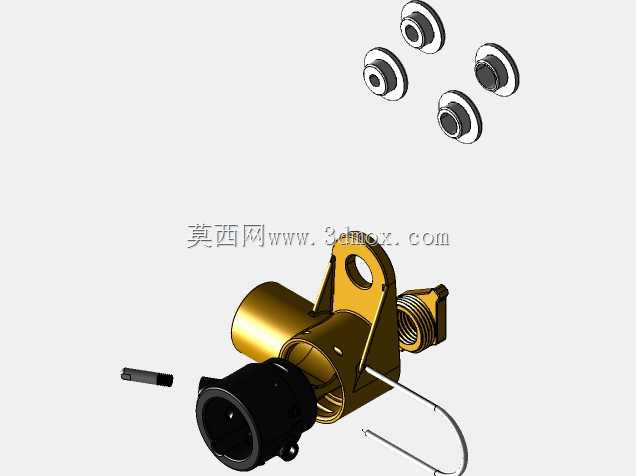

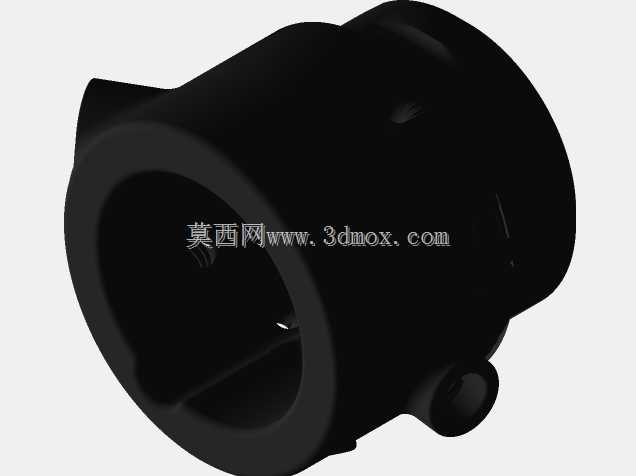

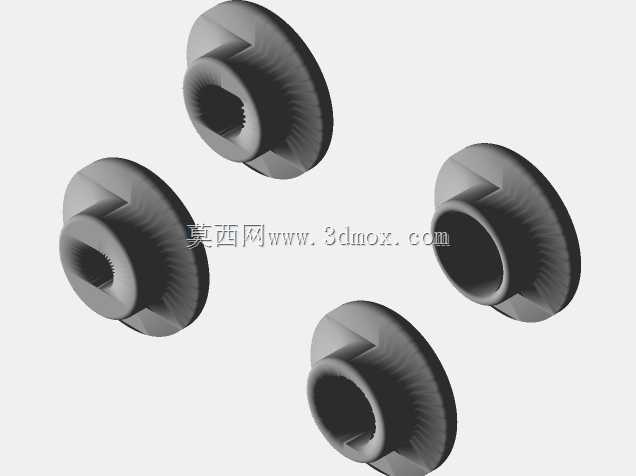

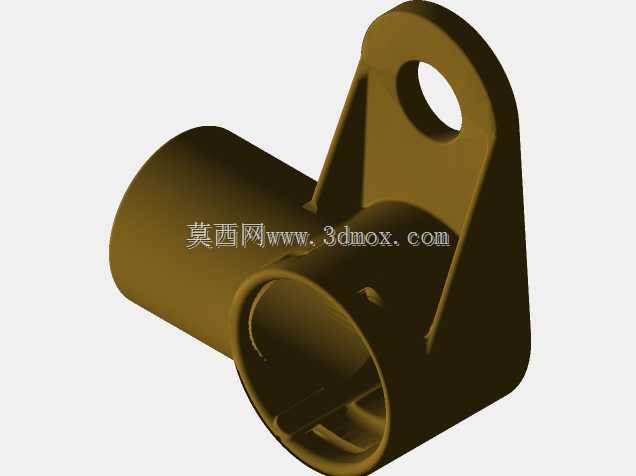

　　结构上采用主机夹持座、导向套和可更换导轨件组合。主机夹持座包裹旋转工具头部，通过侧向螺钉和定位面限制转动与轴向窜动，使磨头轴线与电极进给方向保持稳定关系。前端导向区域承担钨极对中任务，不同孔径的衬套可适配常见细直径钨极，衬套装入后形成同轴约束，电极沿孔道送入时不会因手部抖动而偏摆。可互换导轨顶部用于控制磨削角度和端部成型边界，更换不同规格件后，可获得一致的锥尖几何形态。

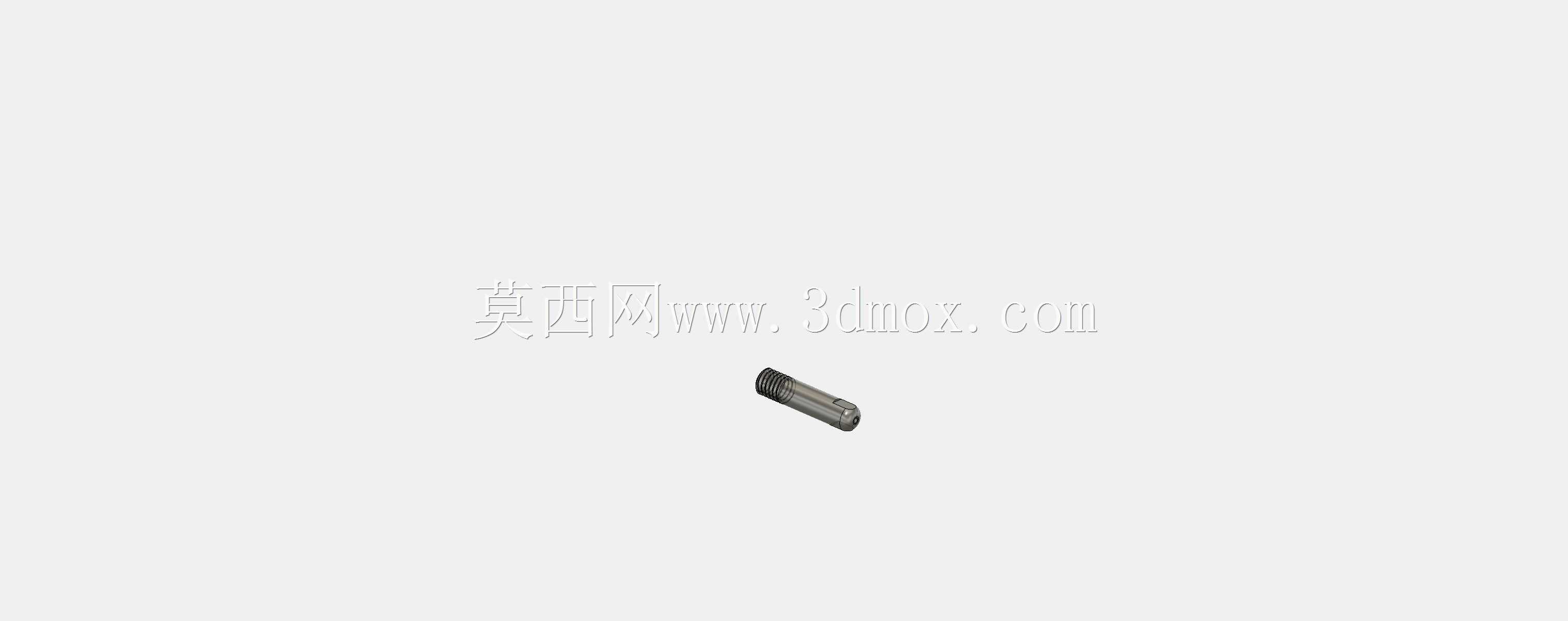

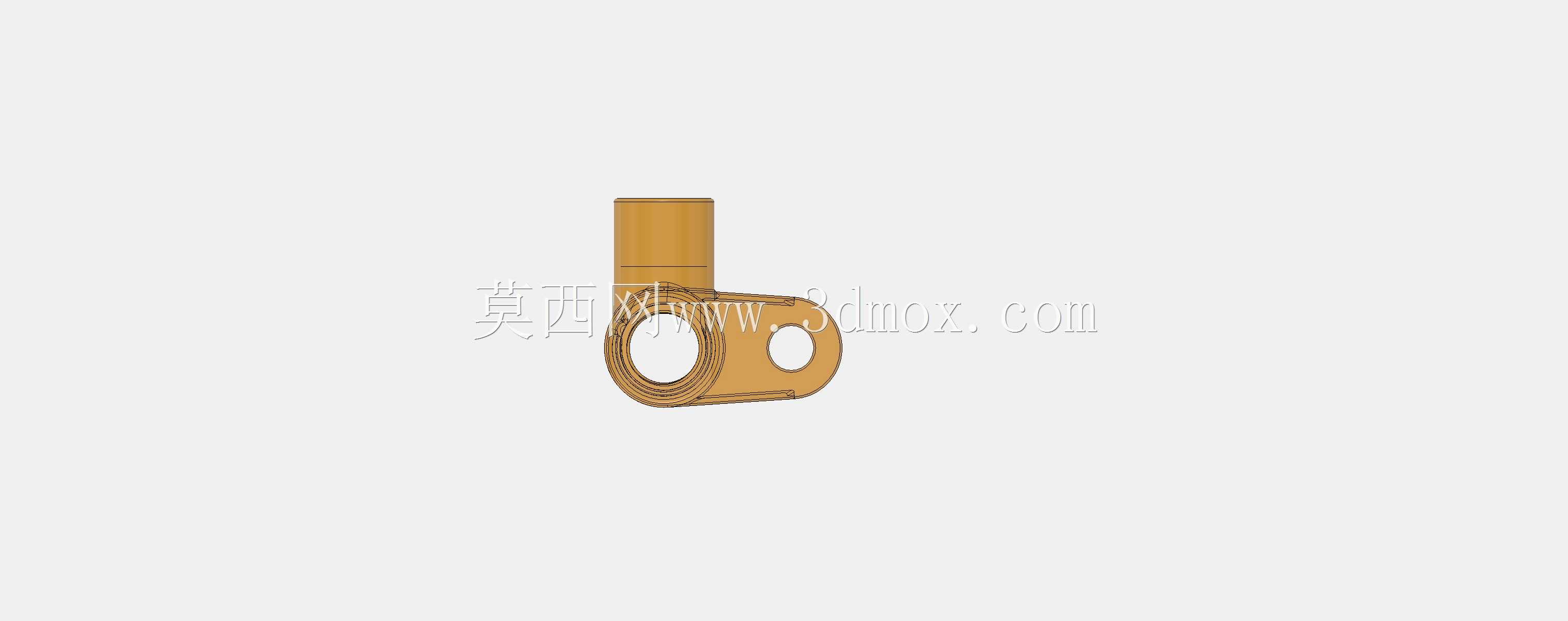

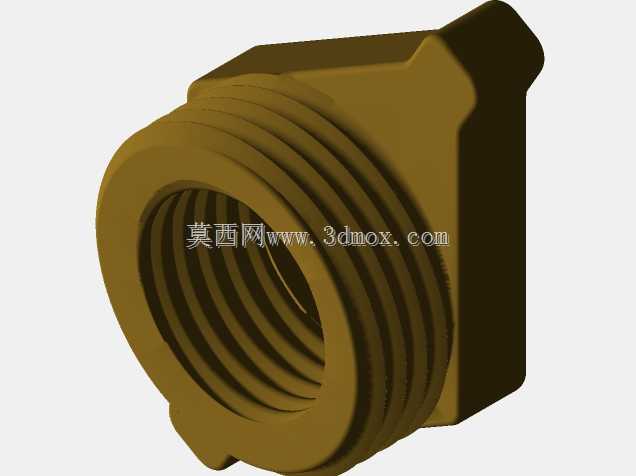

　　设计思路偏向车间快速制作与维护。主体件可通过增材制造获得复杂外形，内部留出工具头部容纳腔、螺钉孔、排屑空间和衬套安装位；金属丝弯折件用于辅助固定或限位，安装时需注意弯曲半径与张紧位置，避免干涉工具开关、夹头螺母和磨头旋转区。若采用M6螺纹铜件作为导向或连接节点，软铜材质钻孔难度较高，实际加工中可先使用定位销或预制导向孔引导钻头，再以丝锥修整螺纹；小尺寸孔位加工时，钻头对中比材料切削更关键，必要时可先用中心钻定窝。

　　外形边界以手持工具头部为中心展开，夹持座需包住电机前端圆柱段并避开散热槽、锁紧按钮和电源线。前端导轨不宜过长，否则会增加电极送入行程并使排屑不畅；也不宜过短，否则角度约束不足。衬套外径与座孔采用小间隙配合，端面应贴合限位台阶，防止磨削受力后退移。侧向紧固螺钉分布在工具壳体刚性较好的位置，压力不宜过大，避免压裂塑料外壳或影响内部轴系。

　　应用场景主要集中在氩弧焊维修台、实训工位、管道预制和小型金属构件加工。钨极研磨质量直接影响引弧稳定性和电弧集中程度，统一的尖端角度有助于焊缝成型重复。该工装并不替代专用钨极磨尖机，而是在低成本、紧凑空间和频繁换极条件下提供可控研磨方案。建模时应重点检查旋转工具与夹持座的包络干涉、衬套同轴度、磨头安全间隙、螺钉可达性以及金属屑排出方向，确保装配后既能稳定夹持，又能快速更换耗材和调整导向件。
