微型杠杆式SPDT限位微动开关结构

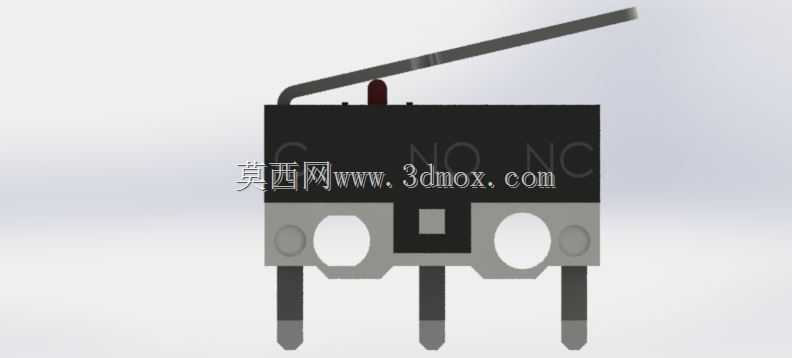

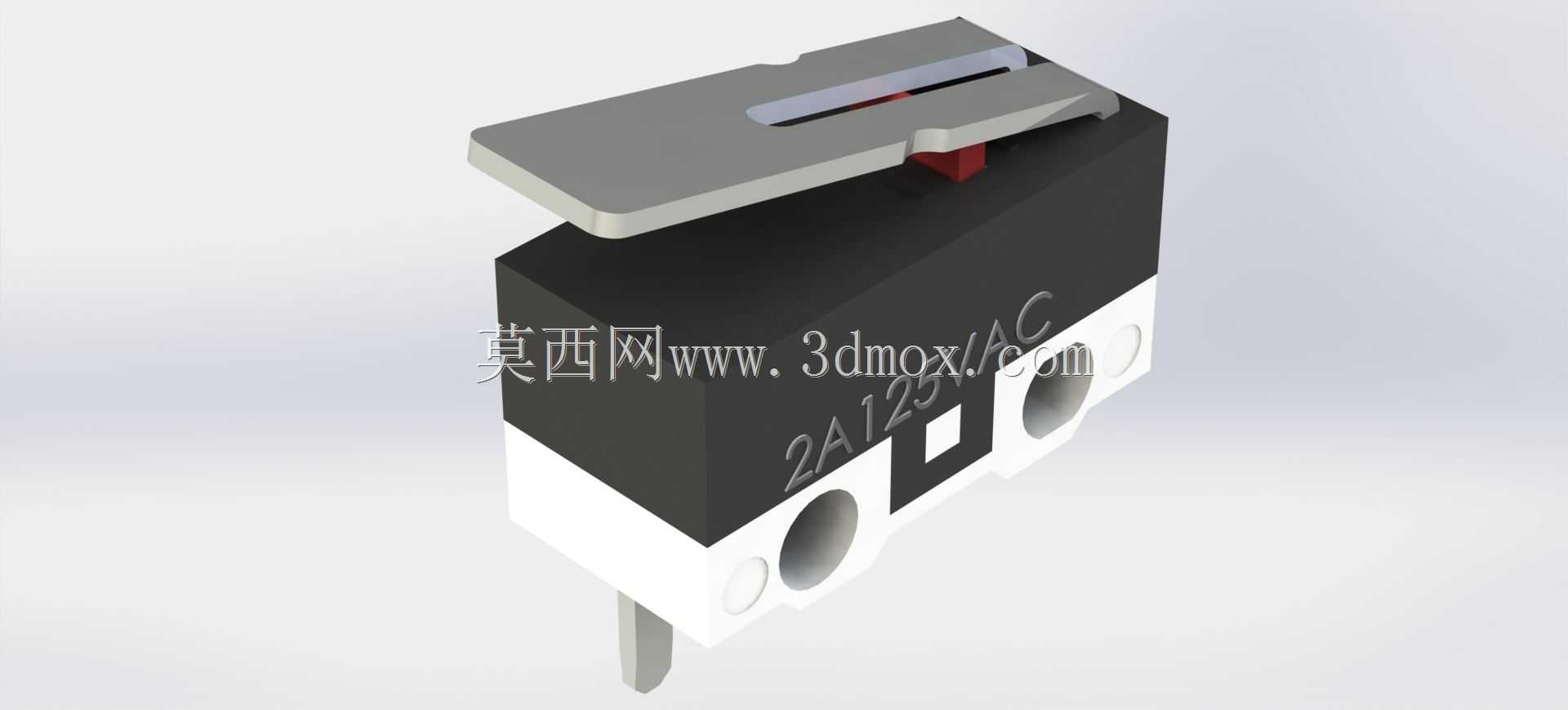

　　这款微型杠杆式SPDT限位开关的三维结构，围绕机器人、小型电子设备和紧凑自动化机构中的位置检测需求展开。整机本体控制在13mm×5.75mm×6mm的边界内，适合安装在空间狭窄、行程反馈点密集的设备内部。建模时没有把它当作简单外观件处理，而是将外壳、杠杆触片、红色动作按钮、端子引脚、固定孔和内部触点支撑关系一并表达，便于在整机布局阶段判断按压方向、接线空间和装配干涉。

　　实际使用中，这类开关常布置在机械臂末端、滑台极限位置、夹具开合处、3D打印机运动轴、小型柜门和检测工装里。设备运动件压下顶部杠杆后，内部触点完成单刀双掷切换：一路常闭信号断开，另一路常开信号闭合，控制系统据此识别到位、原点、越程或夹持状态。杠杆片延长了触发接触范围，相比直接按压按钮，对运动件轨迹偏差更宽容，也能降低冲击载荷直接作用于按钮的风险。

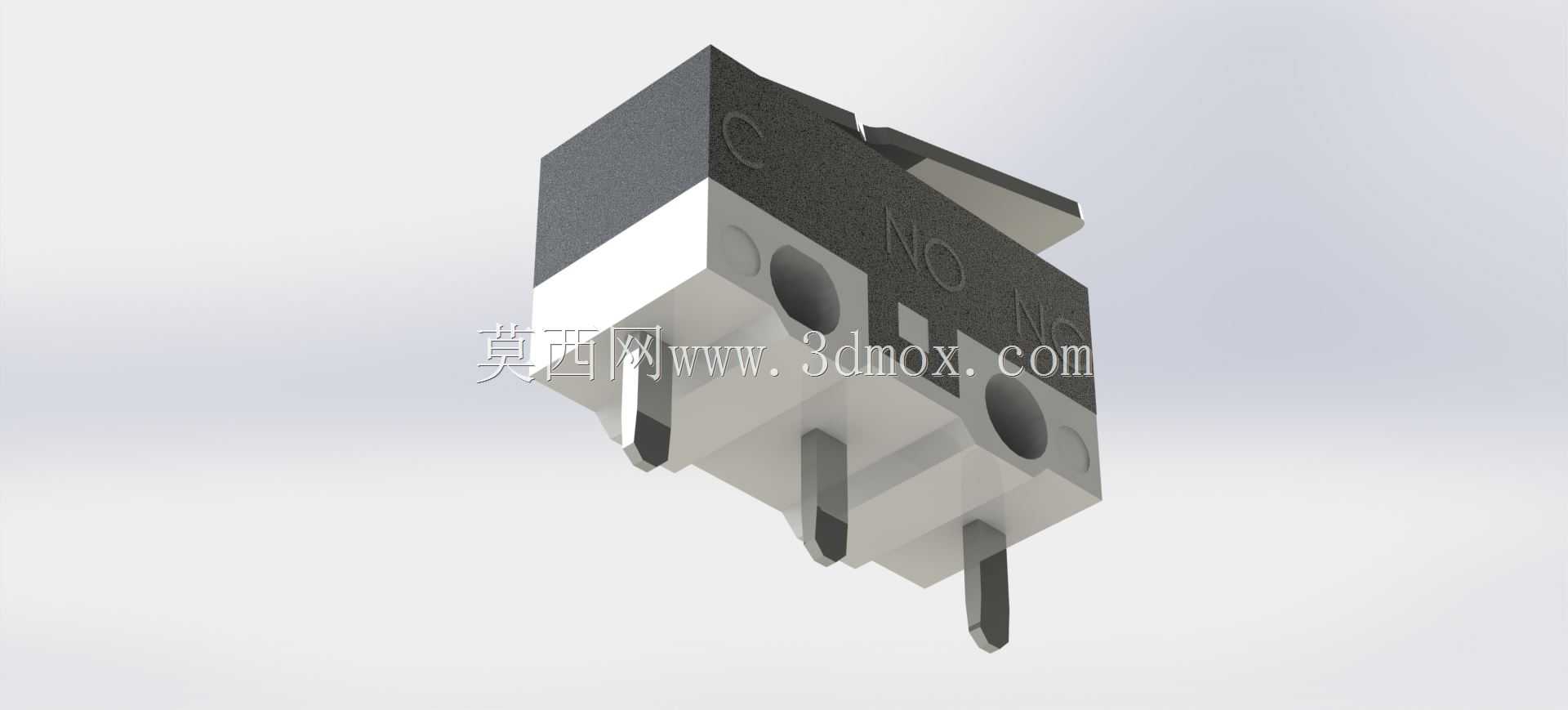

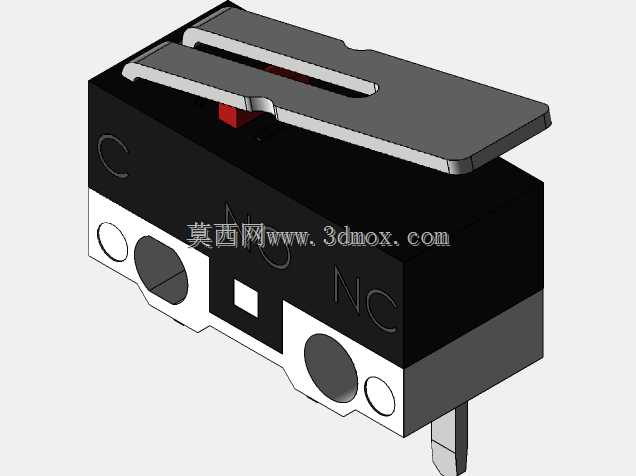

　　结构设计上，黑色主体承担绝缘与内部机构容纳，白色基座提供引脚定位和安装基准；侧面两个圆孔用于螺钉固定，底部引脚保留焊接或插接所需的伸出长度。三维布局需要重点核对杠杆抬起高度、压下行程、端子折弯方向以及安装孔中心距。若开关贴近板金支架或PCB，引脚周围应预留焊盘和走线空间；若运动件从侧向扫过，则要保证接触点落在杠杆有效区域，避免只压到边缘造成卡滞。

　　SPDT形式的价值在于同时提供常闭与常开两路状态，适合安全回路、到位检测和故障联锁共用一个触发点。模型中壳体分色、杠杆薄片、动作钮和端子位置清晰，可用于干涉检查、维护演示、电气柜布线示意以及小型机构选型校核。对于结构工程师而言，真正影响装配的不是外观轮廓，而是按压后杠杆与本体的相对运动、固定孔周围的工具空间、引脚与壳体的安全距离，以及运动件脱离后杠杆能否可靠回弹。该结构把这些边界条件集中在极小体积内，适合作为紧凑型位置反馈元件纳入自动化设备设计。
