带双耳安装座的中间轴座结构设计

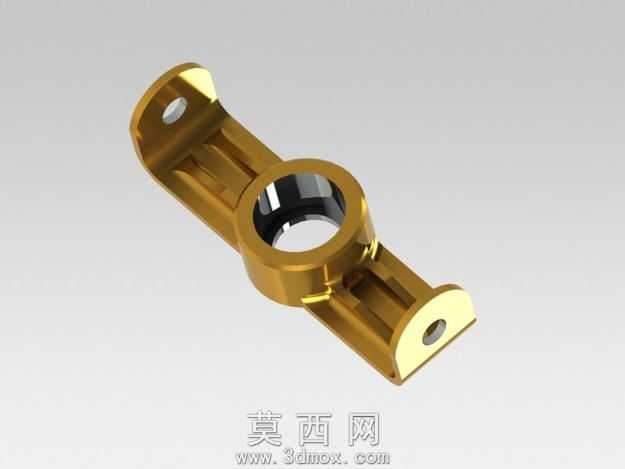

本作品为一款带双耳安装结构的轴座类机械构件，整体采用对称式布局设计，核心由中间的轴套主体与两侧延伸的安装支臂构成。建模阶段以参数化设计思路搭建整体轮廓，首先绘制中间轴套的回转截面，通过旋转特征生成带中空通孔的轴套基体，保证轴孔的同轴度与圆柱度精度，为后续轴类零件的装配提供稳定的配合基准。两侧支臂采用拉伸特征生成基础形态，支臂末端设置带通孔的安装耳，安装耳的孔位与轴套中心保持严格的位置度公差，确保安装后整体受力均匀。为提升构件的结构强度同时控制整体重量，在支臂与轴套的连接区域设计了加强筋结构，加强筋采用渐变式截面设计，从轴套外壁向支臂方向平滑过渡，既避免了应力集中问题，也优化了构件的受力传导路径，让安装耳承受的载荷可以通过加强筋均匀分散到轴套主体上。材质设计上选用金属材质，表面做哑光金属质感处理，轴套内壁与安装孔内壁做精加工质感区分，外壁保留细微的机加工纹理，还原真实五金零件的材质表现。渲染阶段采用柔和的侧上方布光，突出构件的轮廓层次与结构细节，阴影过渡自然，清晰展现各部分的结构衔接关系。整体设计兼顾了安装便利性与结构可靠性，双耳式的安装结构可以通过螺栓快速完成构件的固定，中间的轴套可以为转轴类零件提供稳定的旋转支撑，适用于各类需要轴类支撑的小型机械装配场景，结构设计简洁合理，没有冗余的结构特征，符合机械零件的设计规范与加工工艺要求，各部分的壁厚均匀，既满足注塑或压铸类成型工艺的要求，也保证了构件整体的结构强度。
