带大象脚触点的马尔表盘比较器结构设计

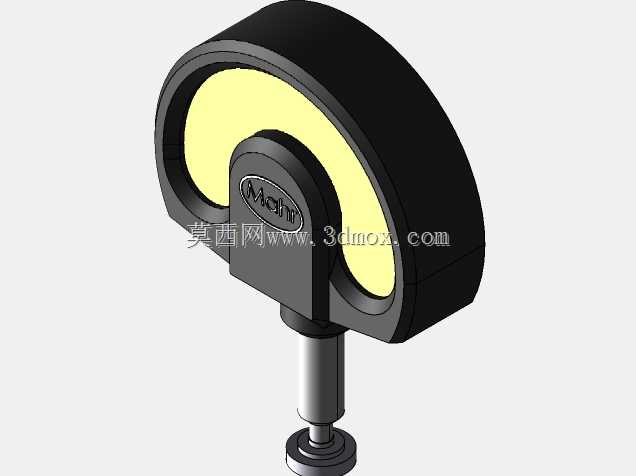

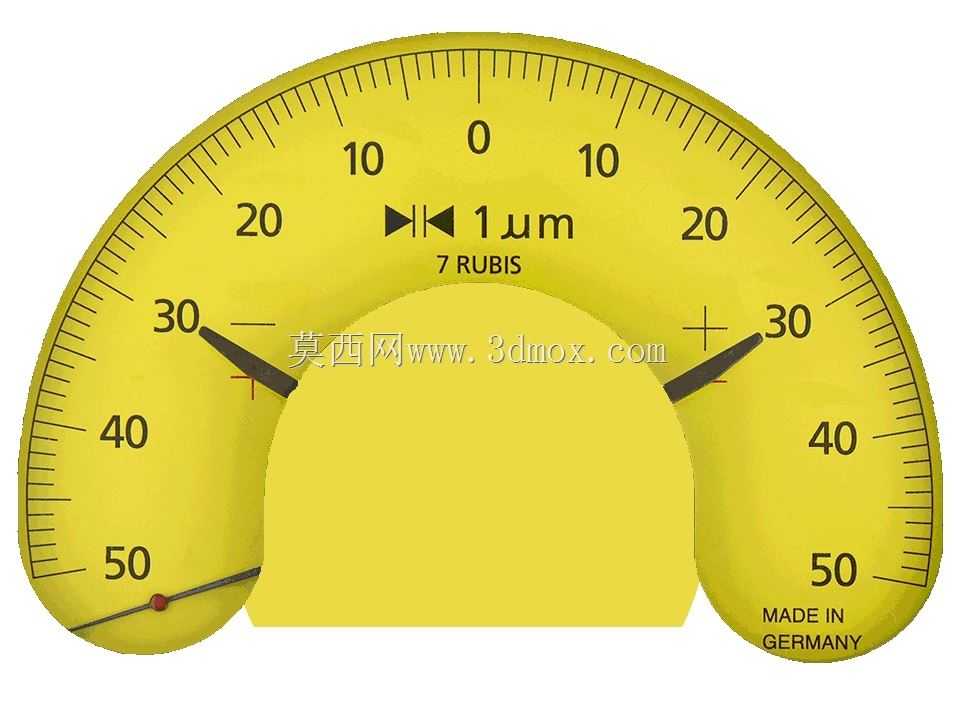

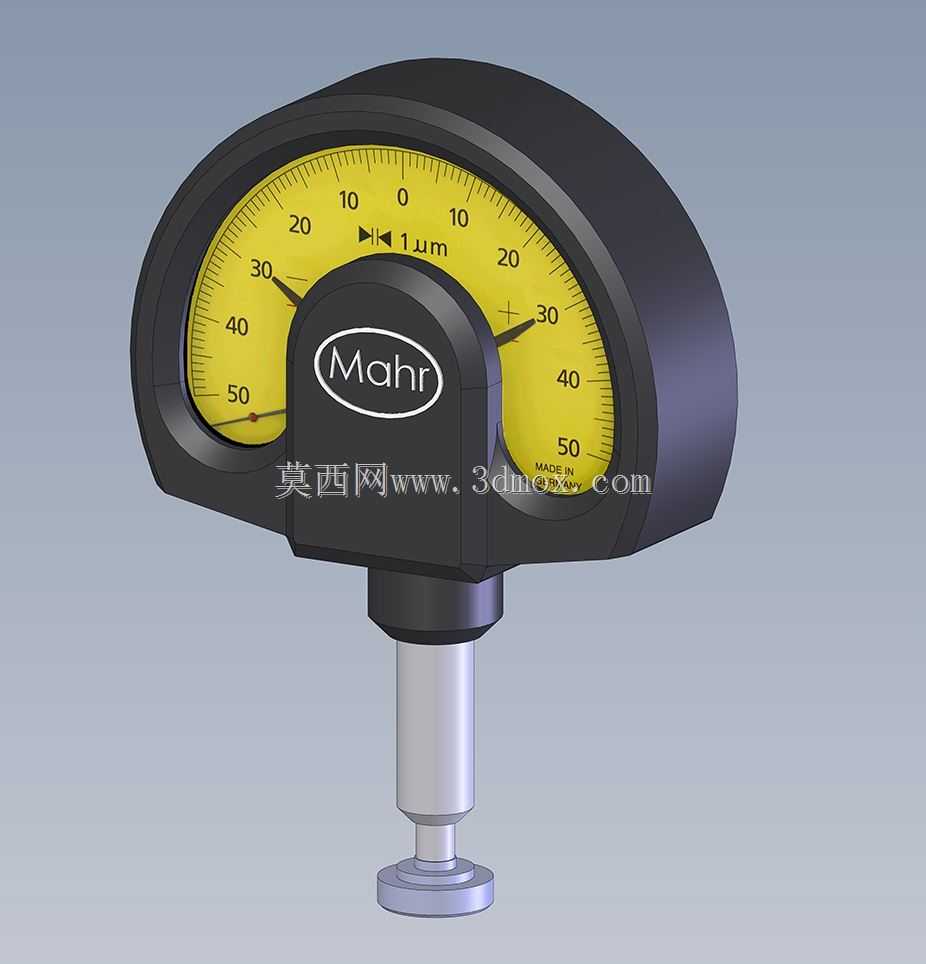

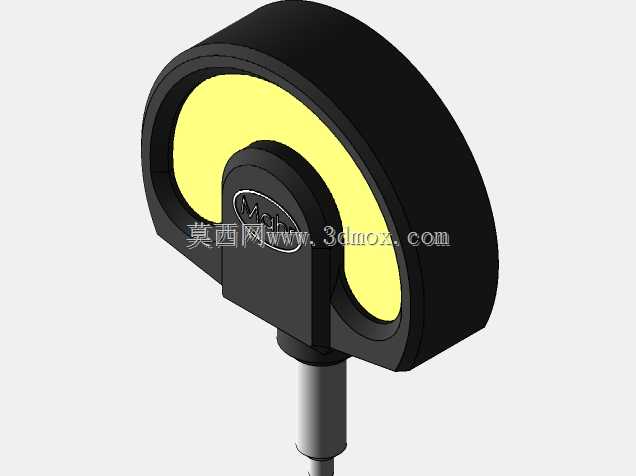

　　这款表盘比较器是精密加工现场常用的接触式比较测量器具，核心适配车间批量工件的形位公差快速比对场景，在轴承套圈端面跳动检测、精密冲压件厚度分选、磨床工序间尺寸抽检等环节应用广泛，相比普通杠杆百分表，其大表盘读数视场更宽，测头行程范围内的示值线性度更优，能降低检验员长时间读数的视觉疲劳。从结构设计逻辑来看，整体采用对称式扇形表壳布局，黑色硬质表壳做了圆弧收边处理，既避免车间磕碰造成壳体崩裂，也能减少握持时的硌手感，表蒙采用高透防刮材质，刻度盘做了高对比度黄底黑字设计，正负50微米的量程范围内每格分度值为1微米，指针做了配重平衡处理，在不同安装姿态下都能保证示值稳定，不会因表体倾斜带来额外测量误差。

　　测头部分配置的大象脚触点是这款结构的核心设计点，相比普通球面测头，大平面接触的测端能避免薄型工件、软质金属工件表面被测头压出凹痕，同时在测量带微小纹理的工件端面时，能减少局部微观凹凸带来的测量波动，测杆部分采用硬质合金导向套配合，径向间隙控制在微米级，保证测头上下移动时无偏摆，测头底部的接触盘做了倒角处理，避免接触工件边缘时刮伤加工面。安装边界方面，表体下方的夹持杆采用标准量具夹持直径，可直接适配市面上通用的磁性表座、高度尺测量架的夹持孔位，无需额外制作转换接套，表体整体厚度控制在合理范围，在狭窄的工装夹具间隙内也能完成安装，不会和周边的夹具压板、刀具结构产生干涉。实际使用中，这类比较器需要配合量块组完成零位校准，

　　校准后可快速判断工件尺寸是否在公差带范围内，相比千分尺的单点绝对测量，比较测量的效率能提升三倍以上，同时其内部的传动机构采用宝石轴承支撑，长期往复测量的磨损量极小，能维持长期的测量精度稳定性，表侧的公差指示标记可快速设定上下公差区间，检验员无需刻意读数值，观察指针是否落在标记区间内即可完成合格判定，非常适合流水线旁的快速全检工序。
