玻璃棉切割破碎一体化生产线设备

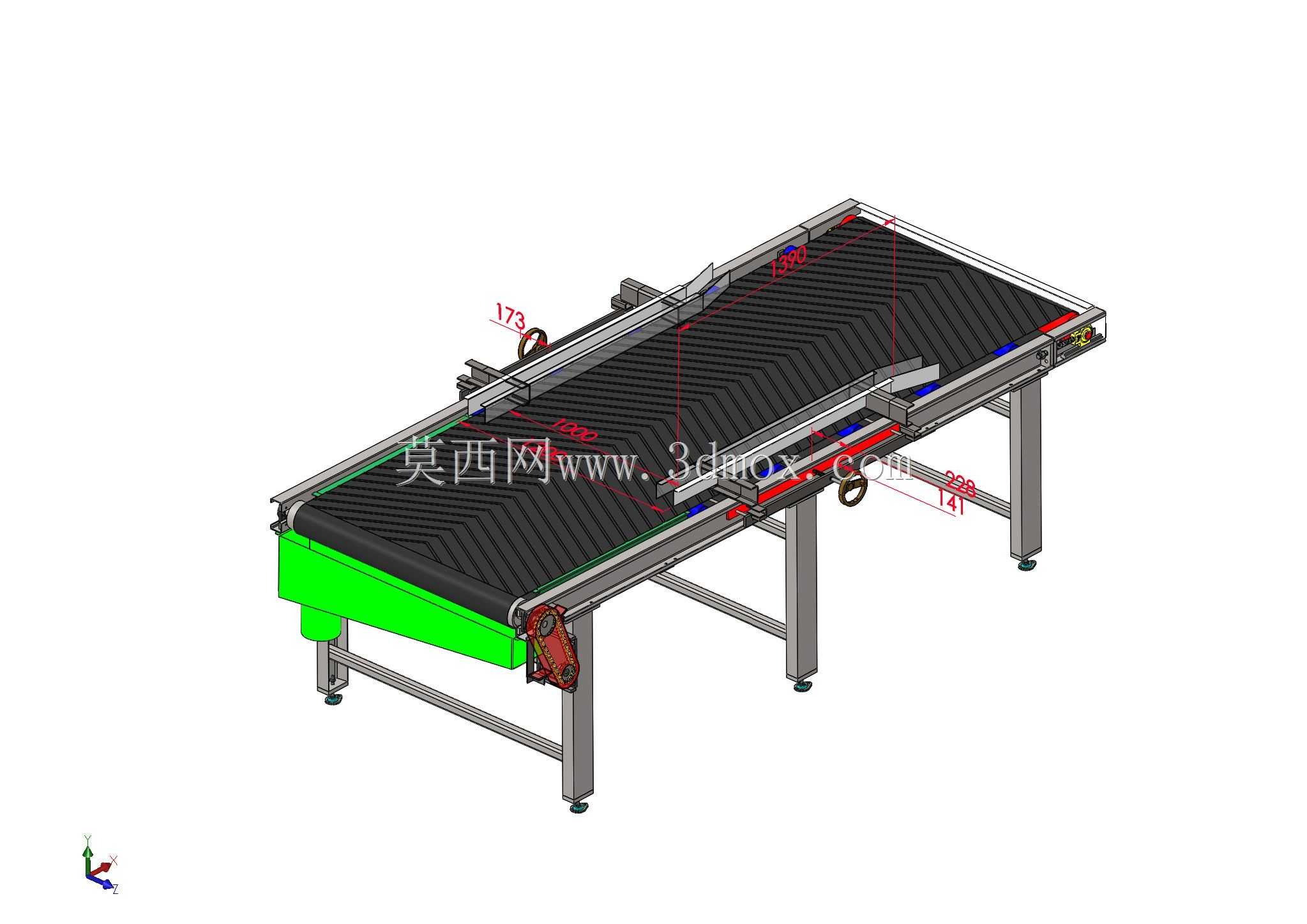

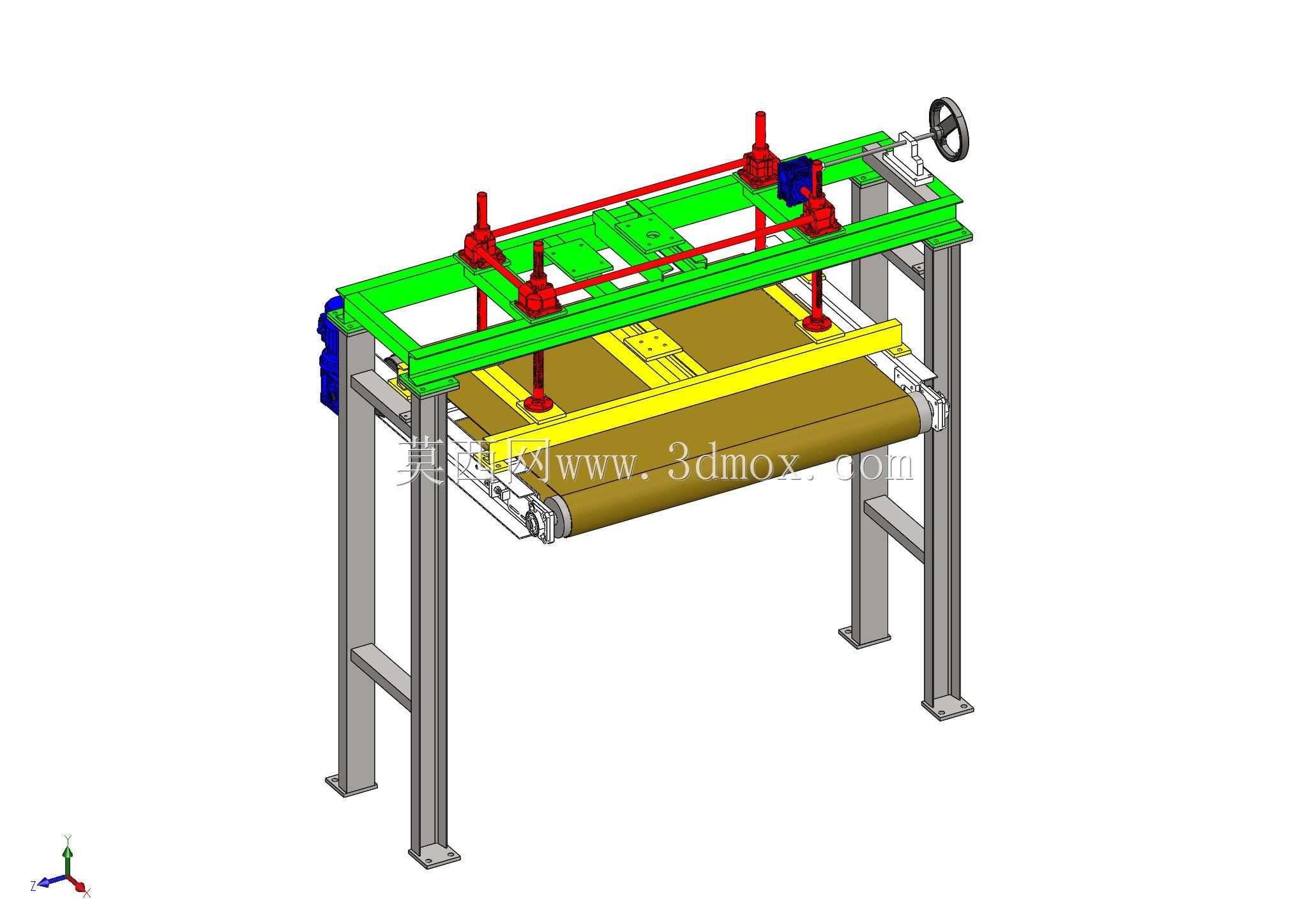

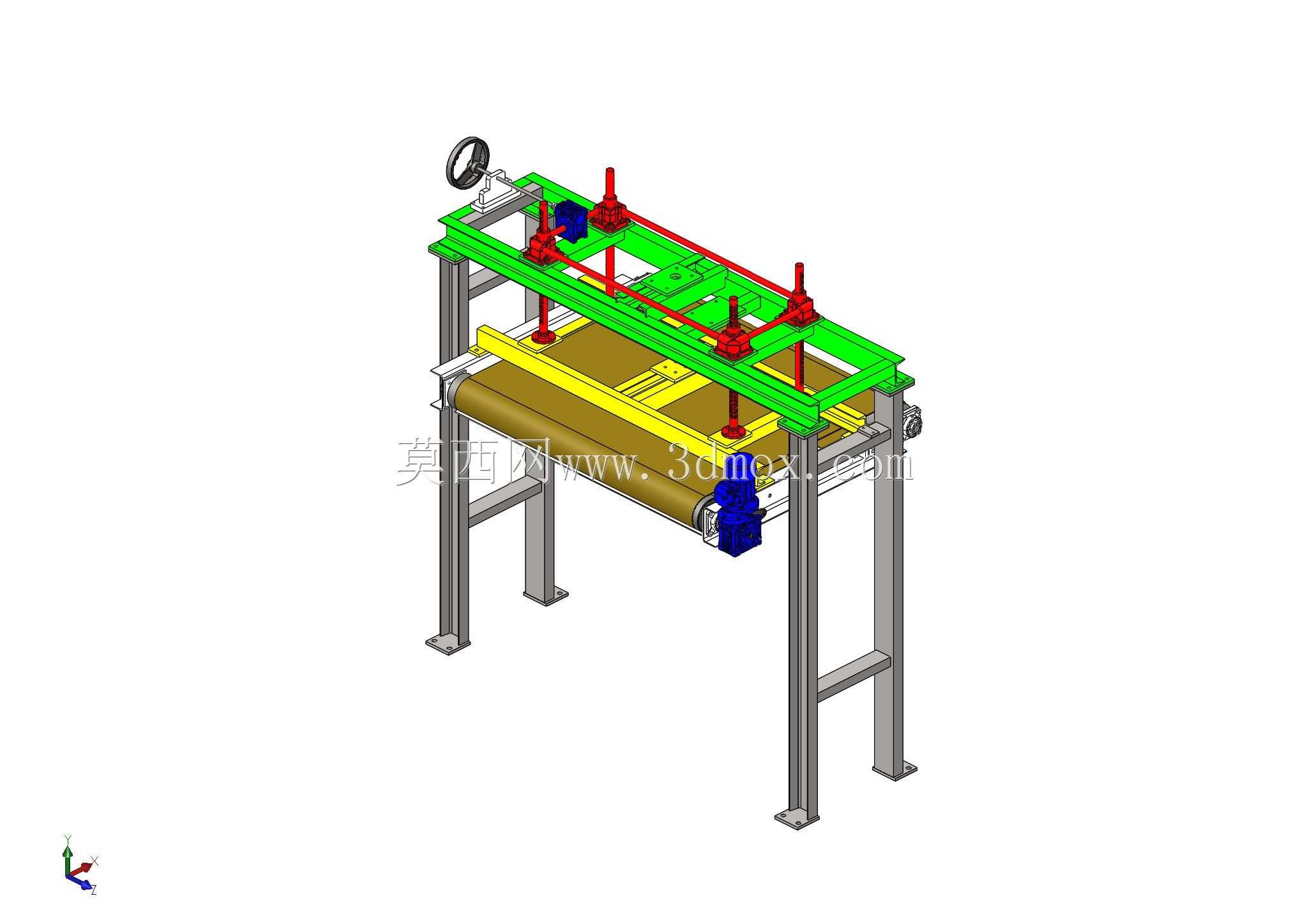

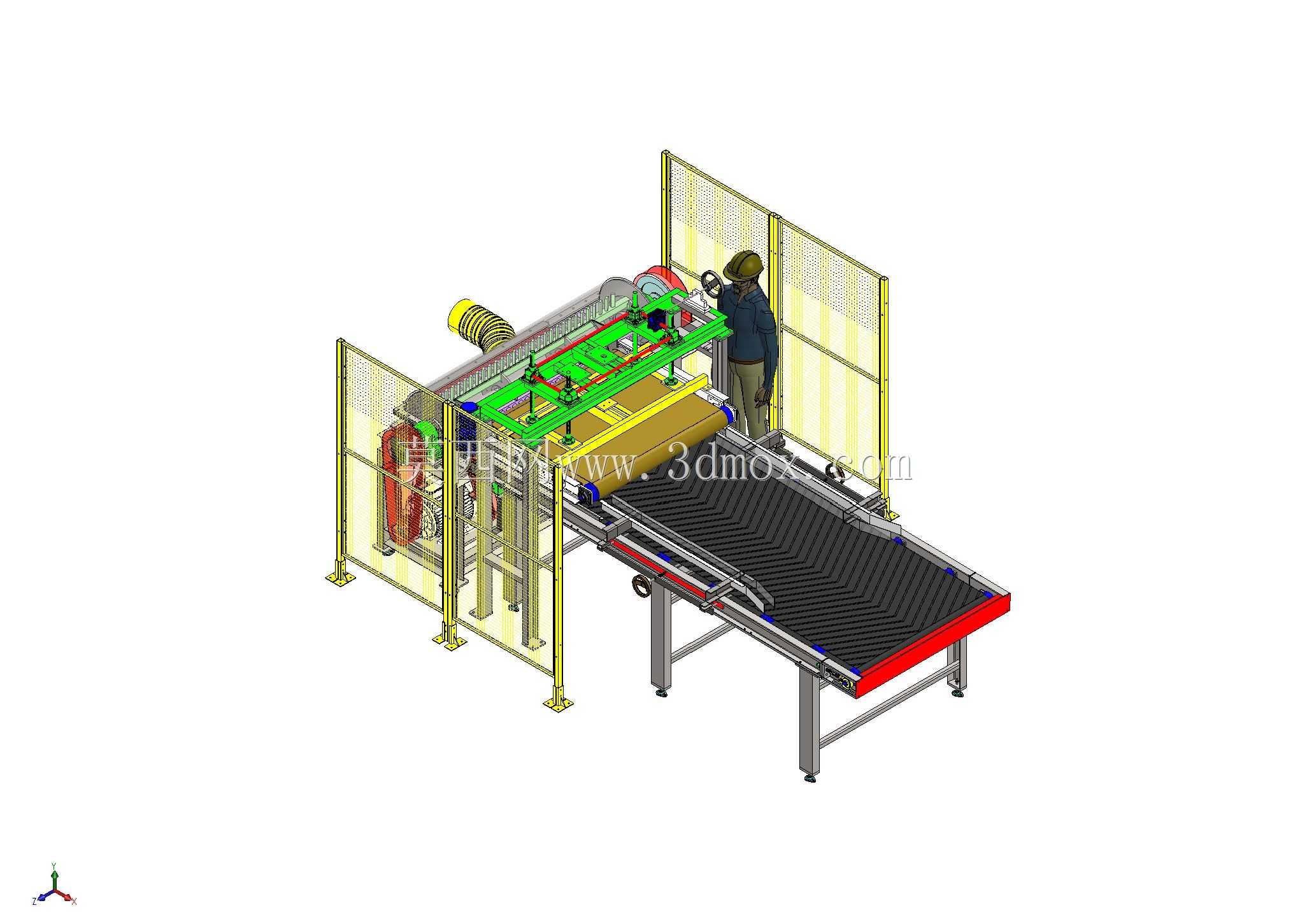

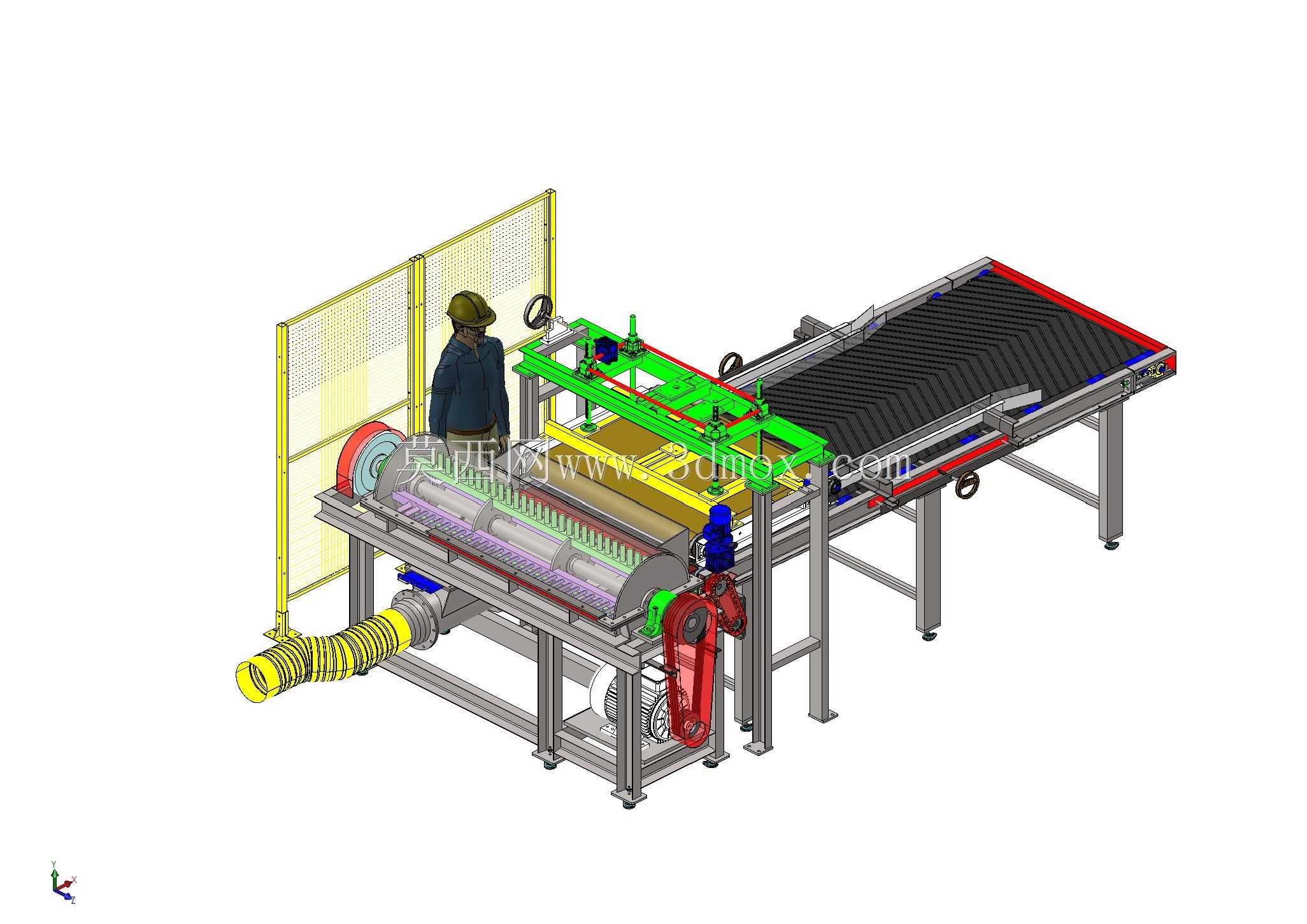

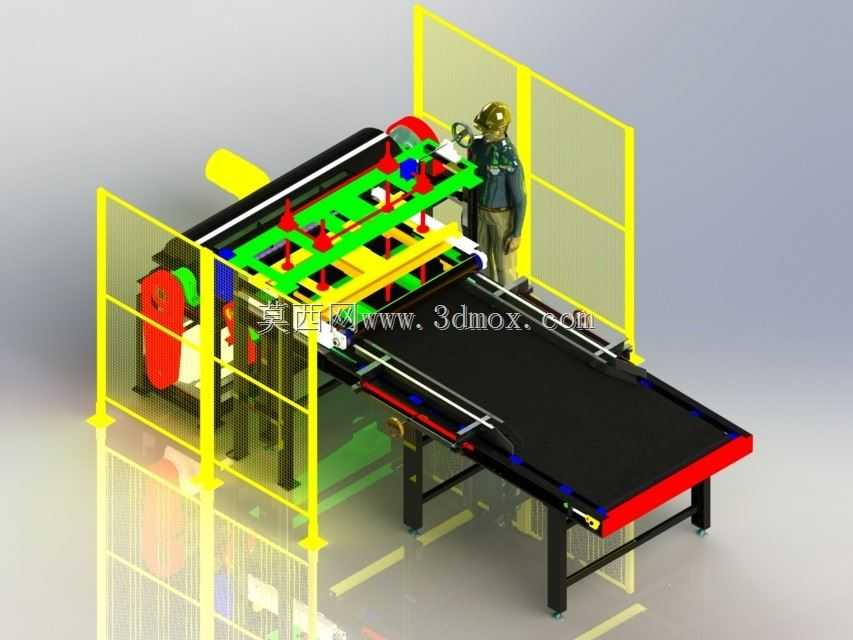

　　该套设备主要面向玻璃棉、矿棉等柔性纤维保温材料的后段加工工序，在保温建材生产车间内承担连续上料、定长裁切、边角破碎回收的核心任务。生产线整体采用直线贯通式布局，前段为宽幅皮带输送台，台面铺设黑色防滑花纹输送带，两侧设置红色限位挡边，保证成卷或成张玻璃棉在进给过程中不发生横向偏移；输送台框架由标准方管焊接而成，支腿底部配置可调脚杯，可在不平整车间地面上完成水平校准。中段为裁切主机，横跨输送带布置龙门式切割机构，横梁上搭载绿色涂装的往复刀架组件，刀架沿直线导轨横向移动，配合输送带的纵向进给完成定尺切断；刀架传动采用伺服电机驱动同步带，裁切位置与进给速度联动，可适应不同长度规格的板材下料。主机一侧设置黄色安全防护围栏，

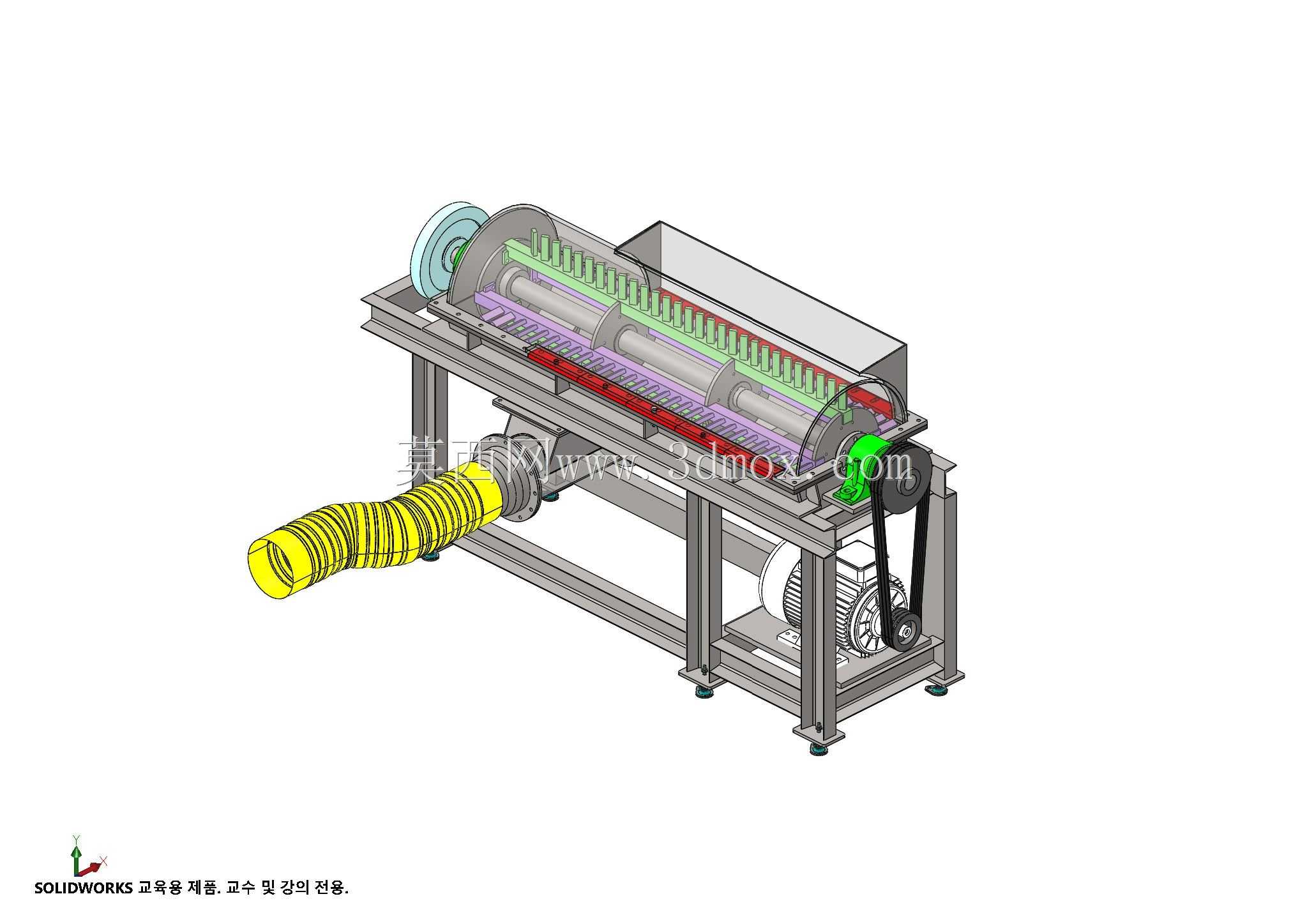

　　将人工操作位与运动切割区域物理隔离，符合车间安全防护要求，操作人员仅需在上料端整理物料即可。设备下部集成破碎与集料结构，裁切产生的废边、余料经主机下方的破碎辊卷入，破碎腔内部布置旋转刀轴与固定刀，将蓬松纤维物料切碎至可回收粒度；破碎后的物料通过侧面黄色波纹软管外接引风集料系统，实现废料的密闭输送与集中收集，避免纤维粉尘在车间扩散。传动侧可见红色皮带护罩、链轮及张紧机构，主破碎辊通过带减速机构的电机驱动，扭矩储备充足，可应对玻璃棉中夹带的少量粘结硬块。整机在三维建模阶段按实际装配关系搭建，铝型材机架、钣金护罩、输送辊筒、气缸压料组件、传感器安装位均完整还原，管路与线缆走向也预留了走线空间。从安装边界看，

　　生产线长度方向需预留输送带进出料及维护通道，宽度方向要保证围栏开门与电机检修空间，高度方向需兼顾龙门横梁起吊和上方排风管路接驳。结构设计上，切割位与破碎位上下衔接，缩短了废料下落路径；压料机构在裁切瞬间压紧棉层，防止蓬松材料被刀具带起；各功能模块分段装配，便于分段运输与现场拼装，也方便后期对刀片、输送带等易损件进行更换维护。
