汽车动力系统集成齿轮曲轴三维结构

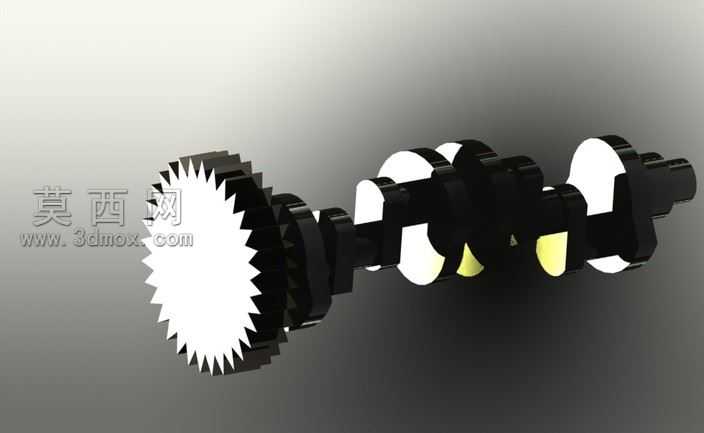

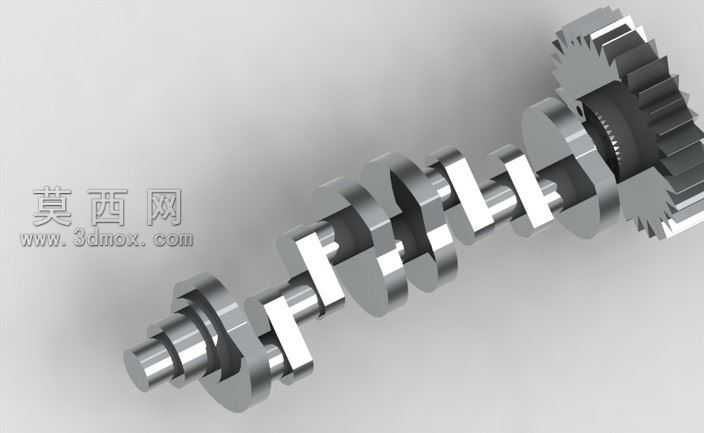

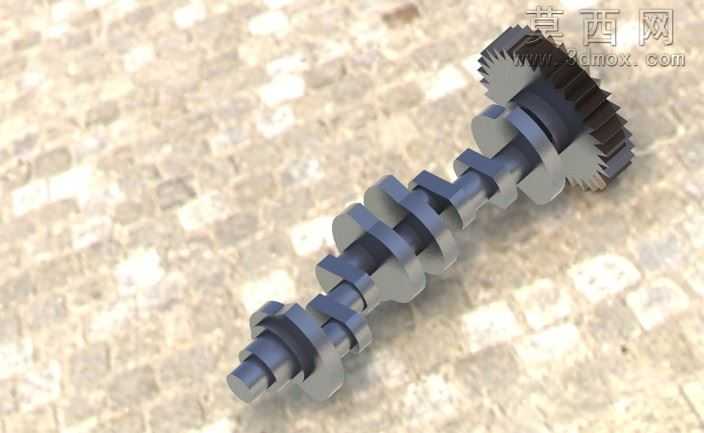

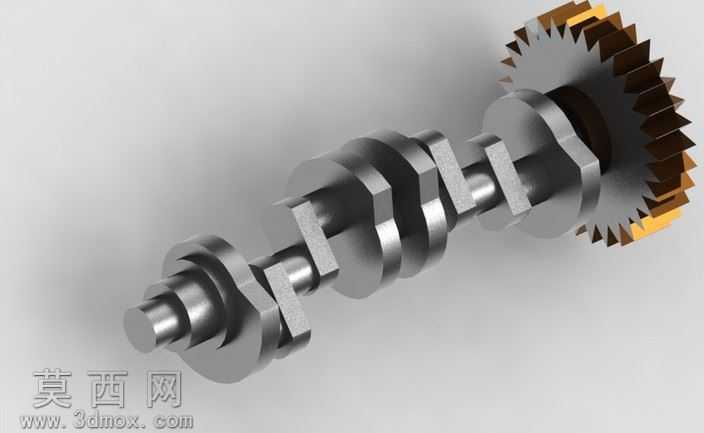

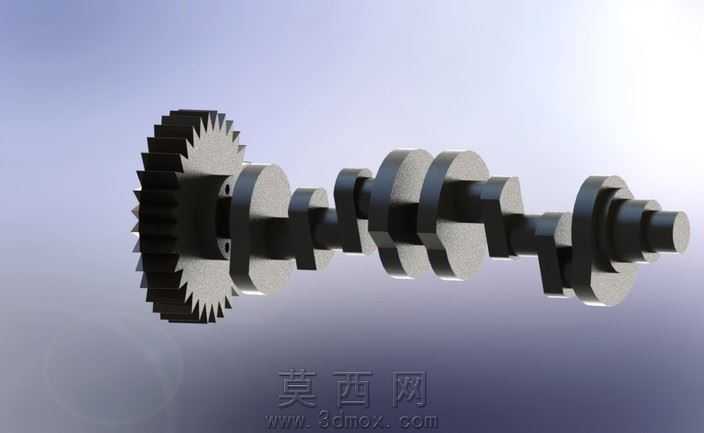

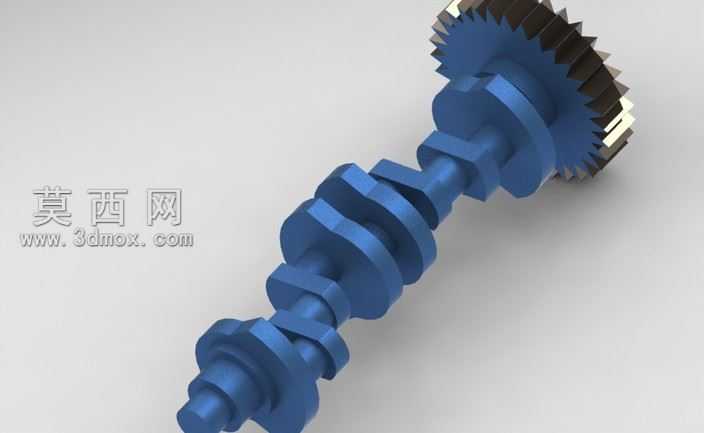

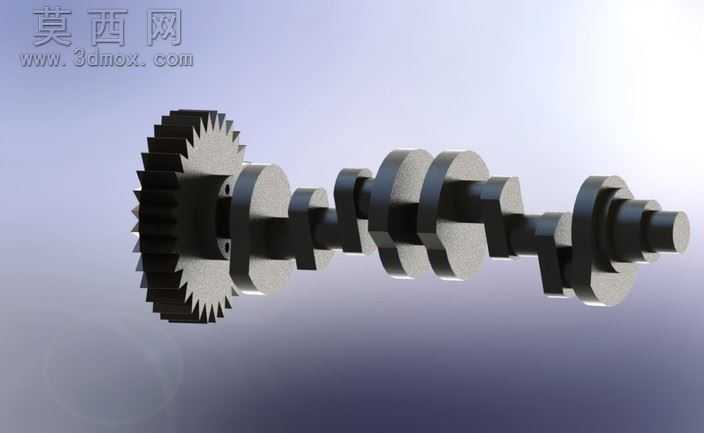

本作品为汽车动力系统核心传动部件的三维建模成果，建模过程严格参照车用曲轴的实际工程尺寸比例完成，首先通过草图绘制确定各主轴颈、连杆轴颈的中心距与回转半径，依次完成各段轴体的拉伸、回转特征构建，保证各曲柄臂的配重结构符合动平衡设计要求，同时在曲轴动力输入端集成传动齿轮结构，齿轮的齿形参数按照标准渐开线圆柱齿轮规范绘制，齿距、齿顶高、齿根圆角均做了精准还原，确保与曲轴主体的装配定位关系准确。建模过程中对各轴颈的过渡圆角、油道开孔位置做了细节刻画，还原了实际曲轴的工艺结构特征，避免应力集中的结构设计在模型中得到完整呈现。材质渲染阶段，对曲轴主体采用合金钢材质表现，调整金属粗糙度参数模拟锻钢件的哑光金属质感，对齿轮啮合面做了细微的纹理处理，还原机加工表面的质感，背景采用渐变浅灰调突出部件主体结构，光影设置采用侧方主光源搭配辅助补光，清晰呈现各轴段的层级关系与齿轮的齿形轮廓，让整体结构的立体感得到充分展现。设计思路上围绕动力传递的核心功能展开，将输入端齿轮与曲轴做一体化结构呈现，清晰展示动力从齿轮输入后通过各曲柄连杆轴颈转化为往复动力的传递路径，各段轴的同轴度、曲柄的相位角均按照四缸发动机曲轴的常规排布逻辑设置，配重块的位置与形状完全匹配回转平衡的设计要求，整体模型既还原了车用曲轴的真实结构特征，也清晰呈现了集成齿轮后的动力输入结构，能够直观展示该部件在汽车动力系统中的装配形态与结构逻辑，可用于结构教学、装配演示等相关场景。
