机动车高性能车轮制动盘结构设计

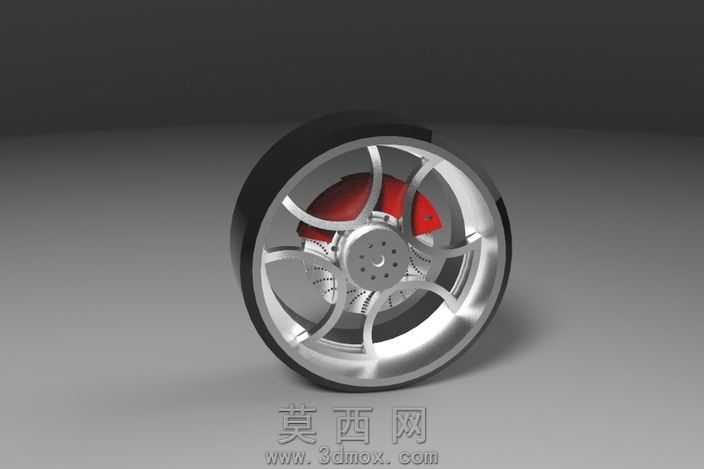

本作品为机动车配套的高性能车轮制动盘三维建模成果，建模阶段采用参数化设计逻辑，先完成制动盘本体、轮毂辐条、刹车卡钳等核心部件的基准草图绘制，通过回转、拉伸、布尔运算等特征命令完成各零件的实体构建，严格匹配机动车制动系统的装配尺寸公差，保证制动盘与轮毂、卡钳的配合精度满足实际工况要求。渲染阶段采用写实材质方案，制动盘摩擦面赋予高碳铸铁材质，还原金属哑光磨砂质感与细微加工纹理，轮毂辐条采用抛光铝合金材质，设置高反射率与环境光遮蔽参数，呈现亮面金属的光影层次，刹车卡钳使用耐高温红色烤漆材质，添加细微颗粒质感模拟真实漆面效果，背景采用渐变灰色影棚环境，搭配柔和三点布光，突出部件的结构轮廓与材质差异。结构设计上，制动盘采用通风式盘面结构，盘面预留均匀分布的散热沟槽，可在制动过程中快速导出摩擦产生的热量，避免高温导致的制动衰减，轮毂采用五辐式镂空造型，在保证结构强度的前提下降低簧下质量，辐条造型做流线型过渡处理，减少行驶过程中的空气阻力，刹车卡钳采用对置活塞布局，可提供均匀的制动力输出，整体装配结构完全还原实车的安装逻辑，各部件之间保留合理的装配间隙，可直接用于制动系统的性能仿真、结构验证以及教学演示场景。设计思路围绕高性能机动车的使用需求展开，在保证制动可靠性的前提下兼顾轻量化与散热性能，所有结构特征均经过力学合理性校验，避免出现应力集中的薄弱结构，既满足日常行驶的制动需求，也适配激烈驾驶场景下的高负荷制动工况。
