3D打印OpenRC履带遥控小车结构设计

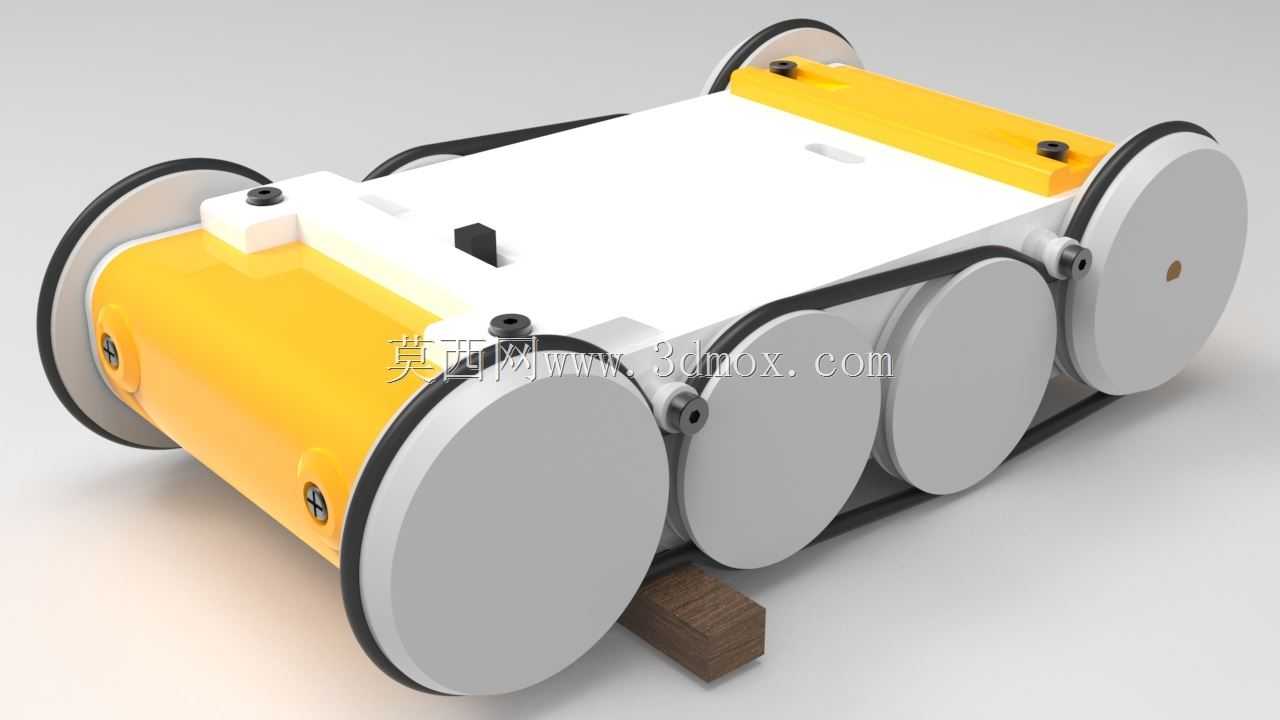

　　这款履带式遥控行走载具的设计，核心面向创客教育、小型功能载具二次开发场景，可作为小型巡检模块搭载平台、教学演示教具、桌面级功能载具原型使用，整体结构围绕FDM 3D打印工艺的成型特性做了适配，所有结构件壁厚均控制在1.8-2.5mm区间，既保证打印过程中无翘曲风险，也能满足日常拆装、轻度碰撞的结构强度要求。行走部分采用双侧独立驱动布局，每侧配置三个负重轮与前后导向轮，橡胶履带套合在轮组外侧，轮缘做了1.2mm深度的限位凸缘，避免履带在转向、越障过程中发生滑脱，负重轮与轮轴之间预留0.2mm的转动间隙，适配3D打印的成型公差，无需额外加装轴承即可实现顺畅转动，轮轴采用标准M2十字螺钉直接锁附在车体侧板上，装配时无需复杂工装，

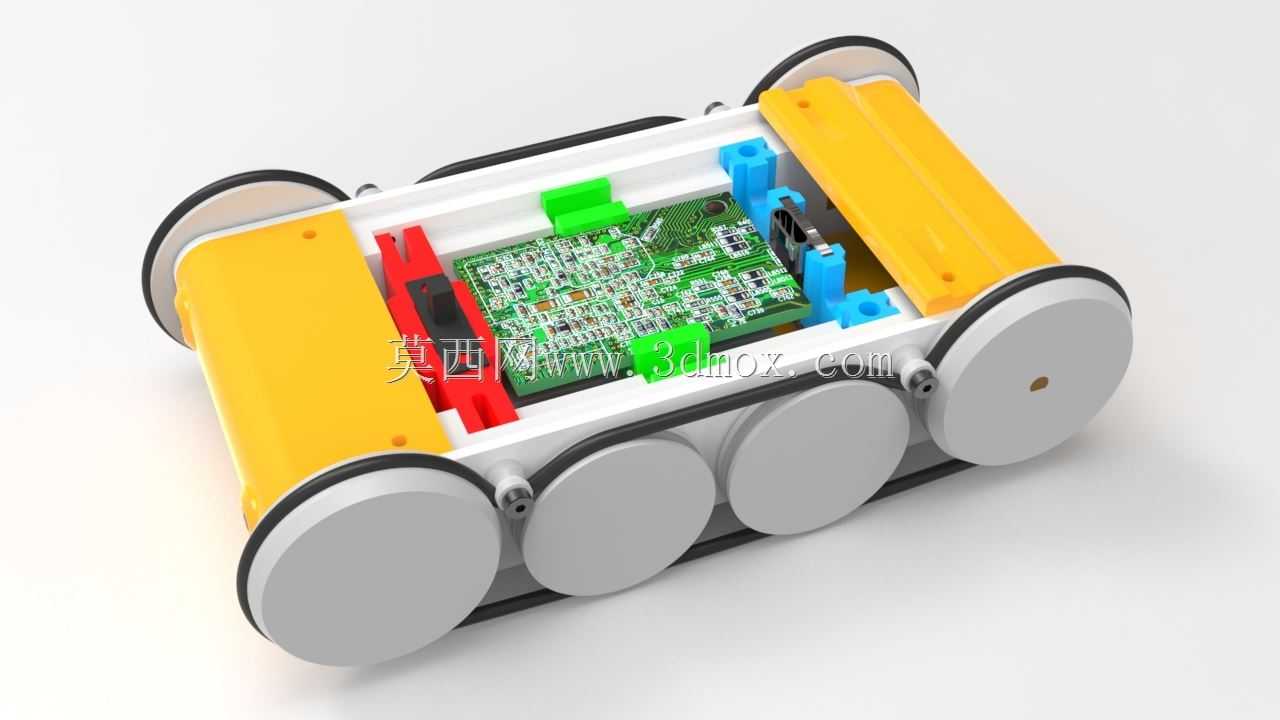

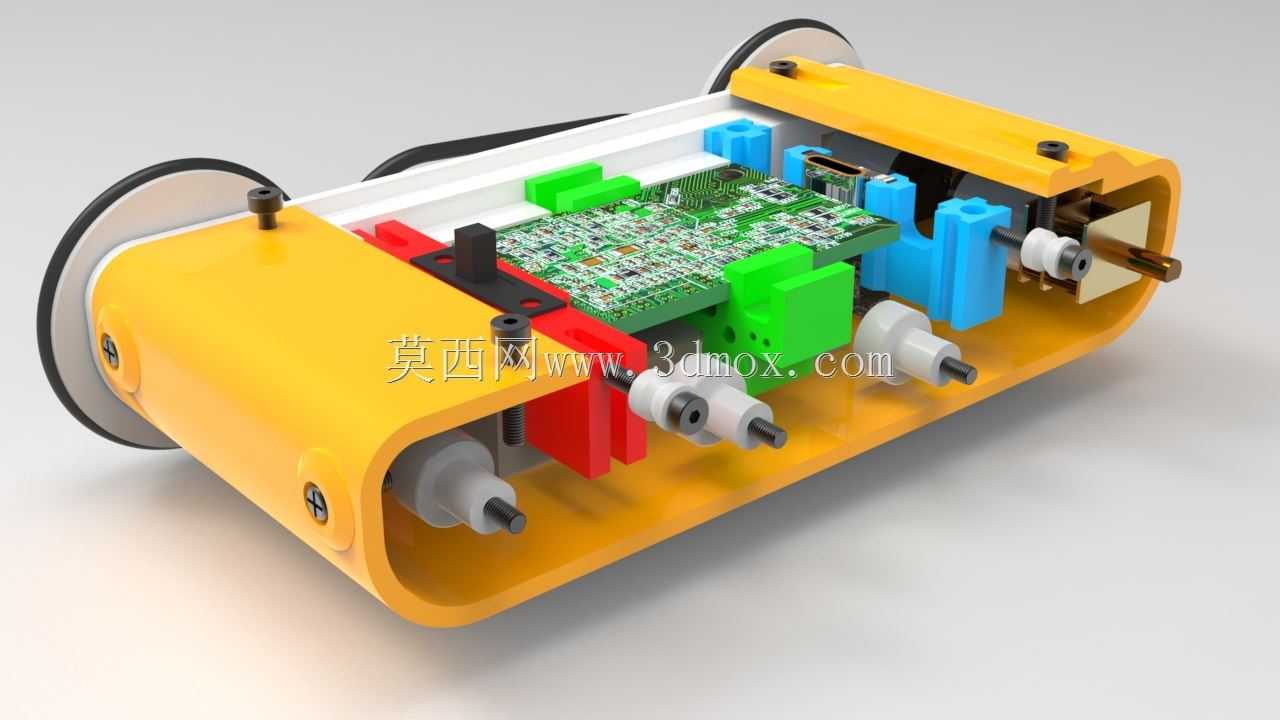

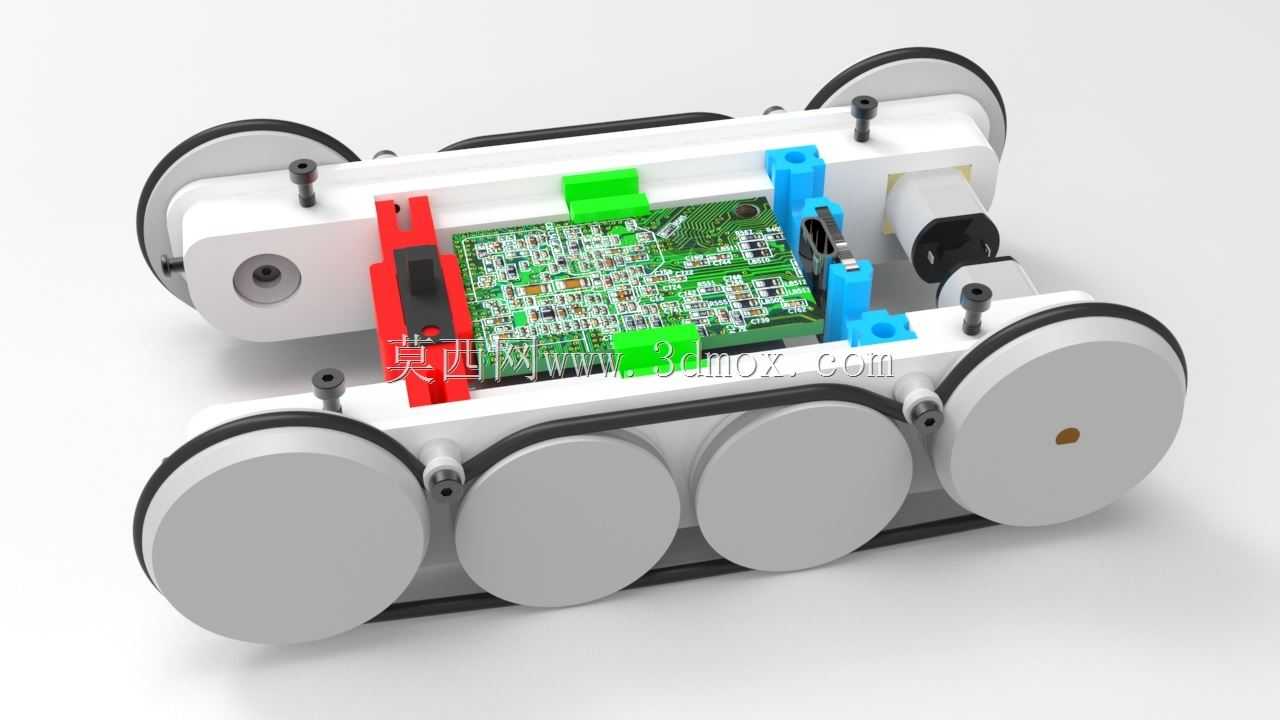

　　普通十字螺丝刀即可完成全部轮组的安装固定。动力部分选用N10微型齿轮电机，电机安装位做了卡槽式限位结构，电机卡入卡槽后通过侧向的顶丝孔位锁附固定，无需额外设计电机支架，减少零件数量的同时，也能保证电机输出轴与驱动轮的同轴度误差控制在0.1mm以内，避免传动过程中出现卡顿、异响问题。车体中部预留了标准化的电子元件安装空间，可容纳27MHz四通道遥控接收板、3.7V锂电池、TYPE-C充电模块与电源切换器，电路板安装位设计了四个高度3mm的塑料支撑柱，柱顶预留M2螺钉孔位，电路板通过螺钉锁附在支撑柱上，与车体底板之间留出足够的走线空间，避免线束挤压造成的短路风险，电池仓做了弹性卡扣结构，可适配常规尺寸的3.7V聚合物锂电池，

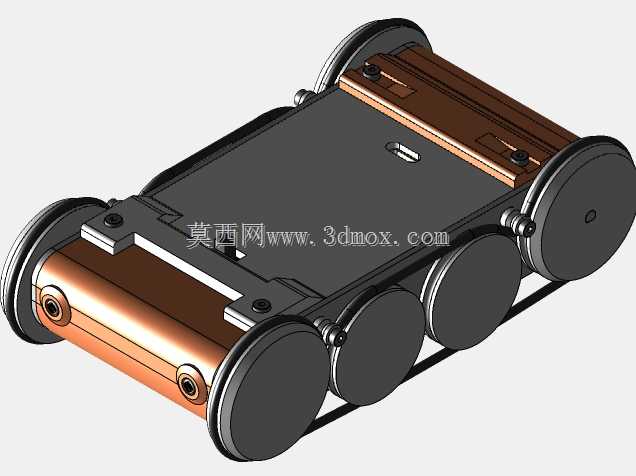

　　更换电池时无需拆卸其他结构件，直接拨开卡扣即可取出电池。车体两侧的侧板采用一体化设计，将轮轴安装位、电机卡槽、上盖板连接位全部集成在单个零件上，减少装配时的对位难度，上盖板做了快拆式卡扣设计，无需螺钉即可扣合在侧板上，方便后期调试电路、更换元件。从安装边界来看，整车外形尺寸控制在手掌可握持的区间，长度约120mm，宽度约80mm，高度约45mm，所有外凸结构均做了R2以上的圆角处理，避免3D打印过程中出现应力集中导致的层间开裂，也能防止使用过程中尖锐边角造成的划伤。电路部分的走线槽预先在车体底板上做了1.5mm深度的凹槽设计，线束可沿着凹槽排布，避免线束与运动的轮组、履带发生干涉，电源切换器的安装位预留了拨杆伸出的缺口，

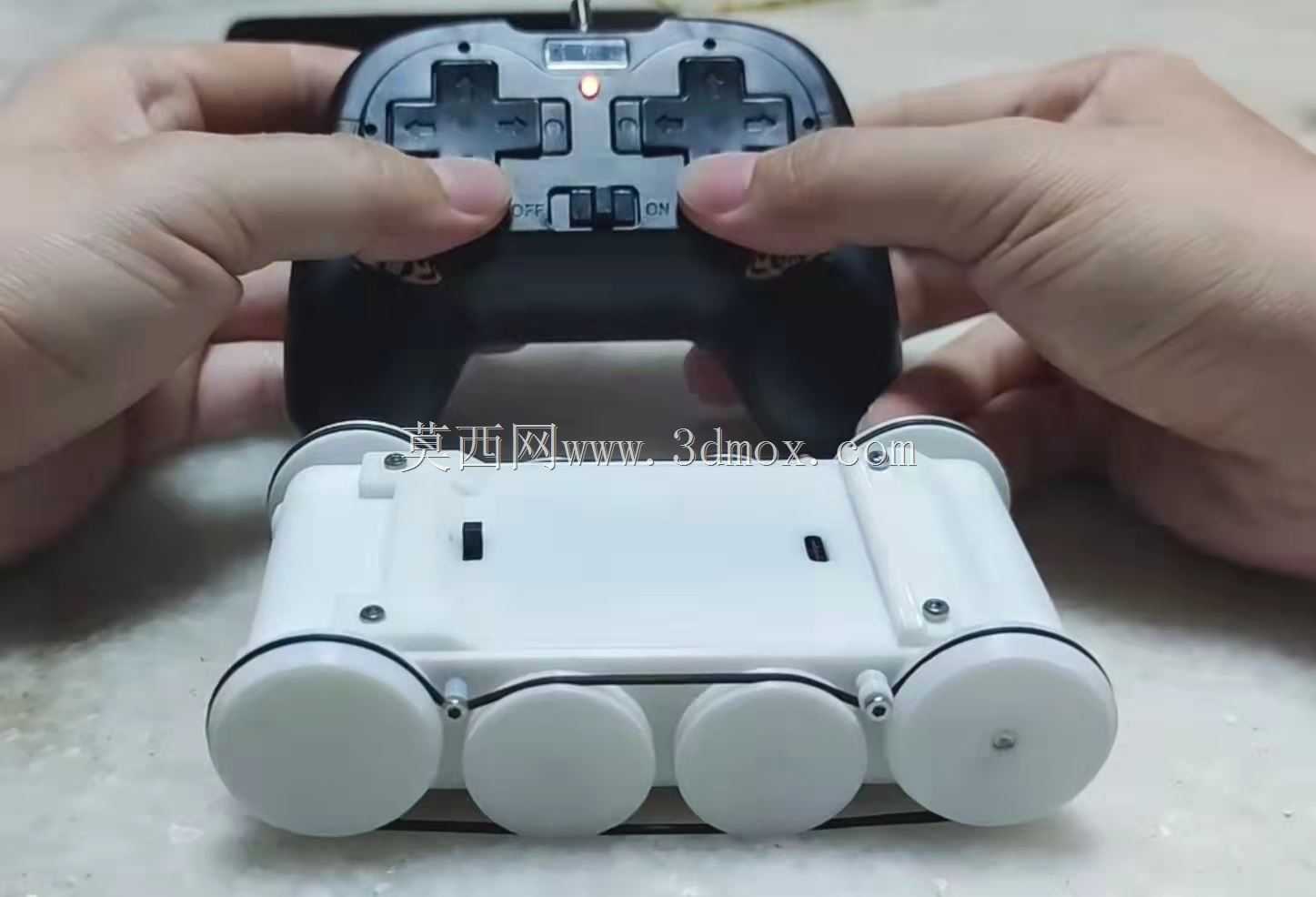

　　可在车体外部直接操作电源通断，无需拆开上盖板。TYPE-C充电接口的位置做了沉台设计，接口端面与车体外表面齐平，既保证外观整洁，也能避免充电时插头受力过大损坏接口。这款载具的设计充分考虑了非专业加工条件下的制作可行性，所有结构件均无倒扣结构，打印时无需添加支撑，大幅降低打印难度与材料损耗，零件之间的连接尽量采用标准紧固件，减少定制化连接件的使用，普通爱好者采购标准螺丝、橡胶履带、电子元件即可完成整机组装，组装完成后可实现前进、后退、左右转向的基础遥控功能，也可根据使用需求在上盖板预留的安装孔位上加装传感器、机械臂、摄像头等功能模块，拓展为小型巡检机器人、搬运演示小车等不同功能的设备。在结构强度校核上，整车可承受1.5m高度的自由跌落而不发生结构断裂，履带的张紧度通过前后导向轮的安装槽长孔进行调节，装配时可根据橡胶履带的实际长度调整导向轮位置，保证履带张紧度处于合适区间，既不会因为过松导致脱轨，也不会因为过紧增大行走阻力、加快电机损耗。轮组的转动部分做了自润滑设计，3D打印常用的PLA、PETG材料本身具备一定的自润滑特性，配合预留的装配间隙，长时间运转也不会出现过度磨损的问题，适合作为教学场景下的长期演示教具使用，也可作为机械设计入门学习者的结构参考案例，帮助理解履带行走机构的传动原理、小型电子设备的结构集成思路、面向增材制造的结构设计方法。
