1比32遥控模型车可变轴距传动机箱

　　这套结构面向小比例遥控模型车的底盘改装与功能验证，核心集中在机箱、齿轮传动、转向、轮轴连接和车架减震几个部分。实际搭建时，机箱并不只是容纳零件的外壳，它同时承担电机定位、齿轮轴支承、轮轴导向、电池或功能模块避让以及上部车壳安装基准的作用。模型车在桌面调试、赛道试跑或静态展示中，经常遇到轴距需要调整、传动间隙变化、转向拉杆干涉和轮轴受力偏摆等问题，因此结构设计把底盘内部空间拆成几个明确区域：一侧布置电机与减速齿轮，中部保留箱体和模块安装位，前端布置转向器与摇臂，轮轴则通过支承件穿出底盘，保证动力传递路径短而直观。

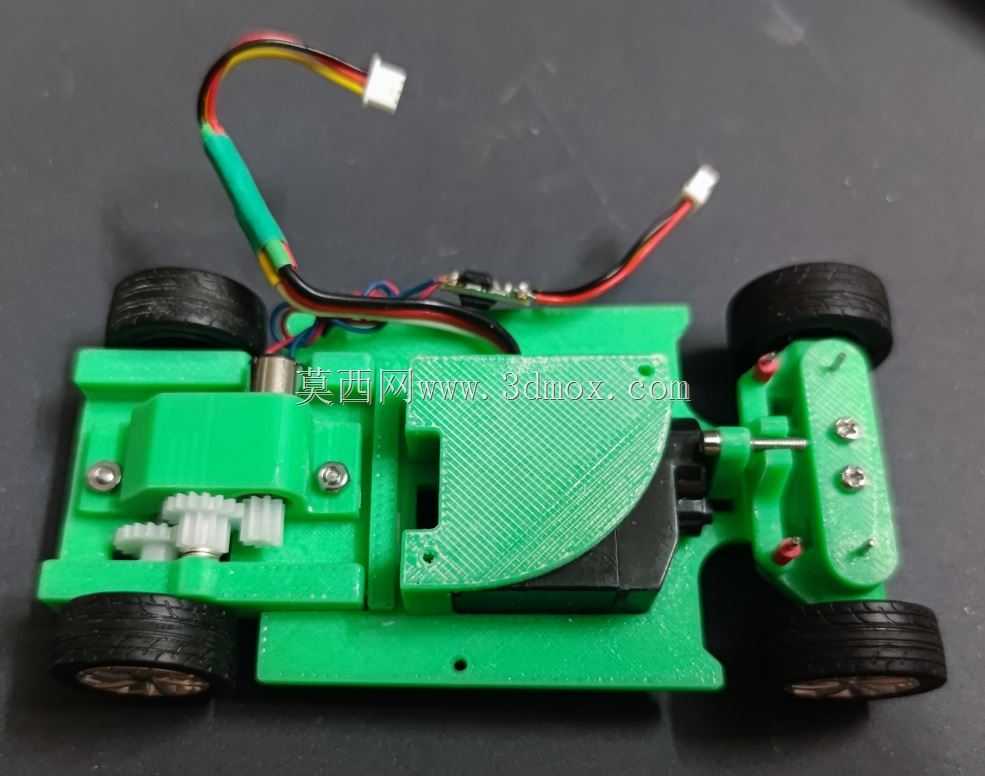

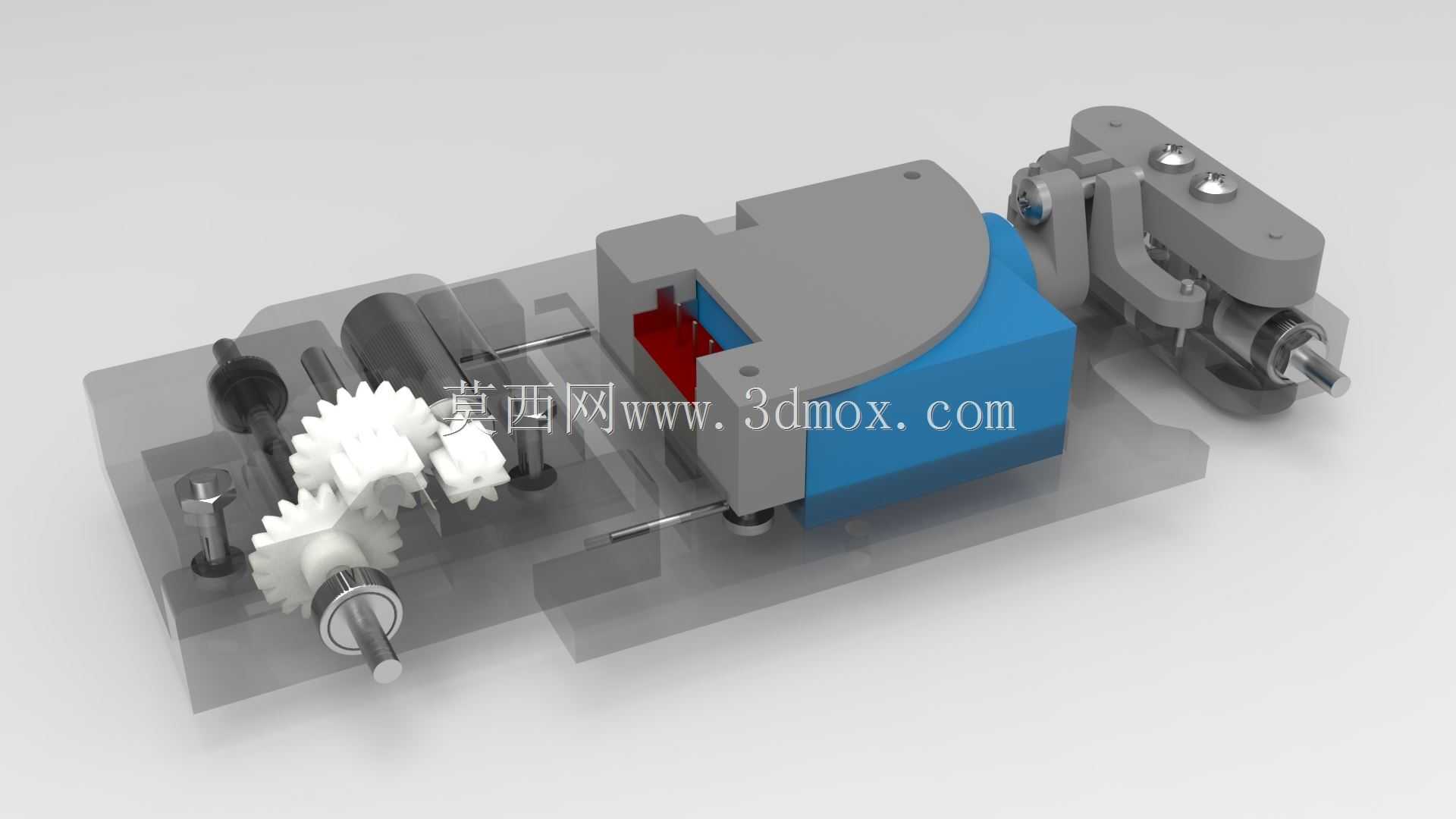

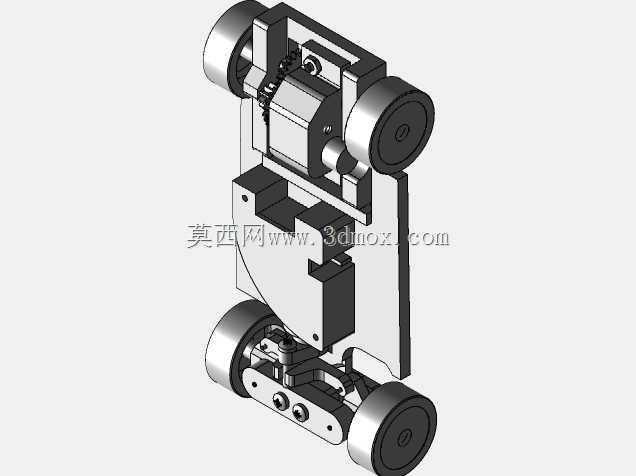

　　传动部分采用两级齿轮减速思路，小模数齿轮适合1比32车型的紧凑空间。齿轮模数取0.5，二级齿轮轴直径为2毫米，这种尺寸在模型机构中兼顾了齿根强度与装配便利性。输出端使用直径5毫米、内径2毫米的轴承作为旋转支承，轴系通过2毫米直径轴件连接车轮；轴承位置需要与机箱孔位同轴，若孔位偏斜，轻则齿轮啮合噪声增大，重则轮轴转动卡滞。建模时应重点检查齿轮节圆相切、齿侧间隙、轴肩限位和轴承座深度，尤其要给塑料打印件的层纹误差和装配公差留出微量间隙，不能按理想零间隙处理。

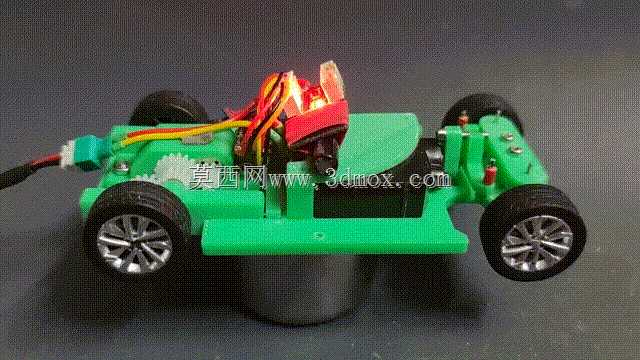

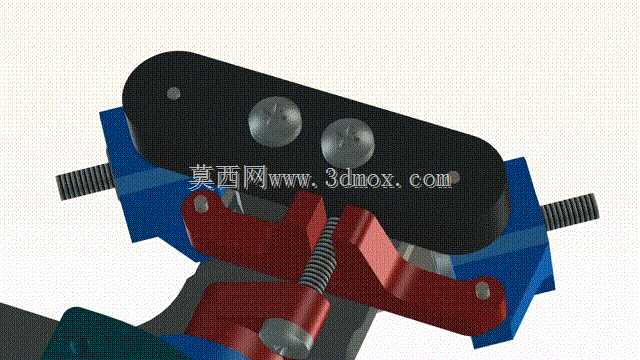

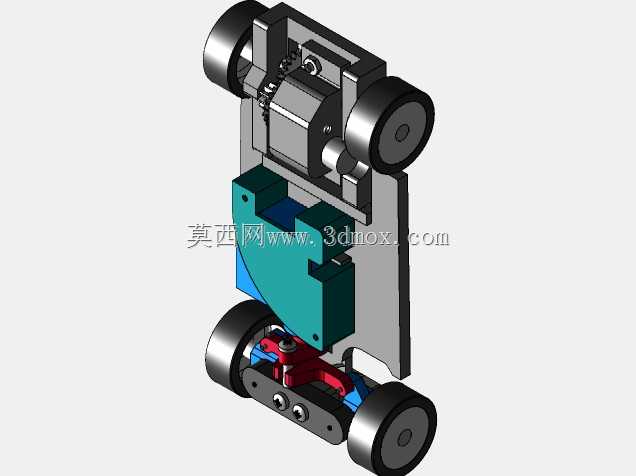

　　转向功能由sg90转向器驱动，转向器输出摇臂通过连杆把摆动传递到前轮转向件。该类小舵机扭矩有限，结构上应减少连杆弯折点和摩擦面，摇臂长度也要与转向角匹配。机箱与车架周边需要给舵机摇臂、连杆摆动和轮轴偏转留出运动包络，避免车轮在最大转角时碰到箱体侧壁。车架还利用钢丝实现减震效果，钢丝直径约1毫米，兼具弹性变形和导向作用；这类结构不需要复杂阻尼件，适合轻量化模型，但钢丝固定点必须可靠，端部弯折和锁紧位置要在三维中明确，否则反复变形后容易脱出。

　　外形与安装边界方面，整体围绕1比32合金车型的静态改装展开，车架可通过FDM打印ABS材料成型。设计上支持不同轴距方案，可变轴距车架通过钢丝和安装孔位调整车身长度，以适配不同车壳比例。机箱外形采用折线与局部包覆结构，内部留出电机、齿轮和轴系空间，外侧则要保证车壳覆盖后不与齿轮、螺钉头或转向件冲突。紧固件选用m2×8螺钉和m2螺母承担箱体连接、舵机固定及辅助定位，长度不宜过长，避免伸入齿轮运动区。建模评审时，应把轮距、轴距、最低离地间隙、车壳安装面、舵机出线方向和电池占位一起校核，再通过爆炸视图确认装配顺序，先装入轴与轴承，再啮合齿轮、固定舵机，最后合上机箱并调整转向中立位置。
