一点五英寸卫生级三夹快装卡箍

　　该结构对应卫生级管路系统中常见的三夹式快装连接，主要用于食品、饮料、制药、精细化工以及洁净流体输送设备中两段带翻边端头管道的快速对接。卡箍本体采用半环抱合形式，内侧圆弧与接头外翻边轮廓相匹配，锁紧后可将两侧接头端面压紧，并配合密封垫圈形成稳定、可拆卸的管路连接。相比螺纹或焊接接口，这种结构在需要频繁拆洗、定期检查或更换密封件的生产线上更具维护优势，拆装时不需要转动整段管道，也不会在螺纹区域形成难以清理的积液死角。

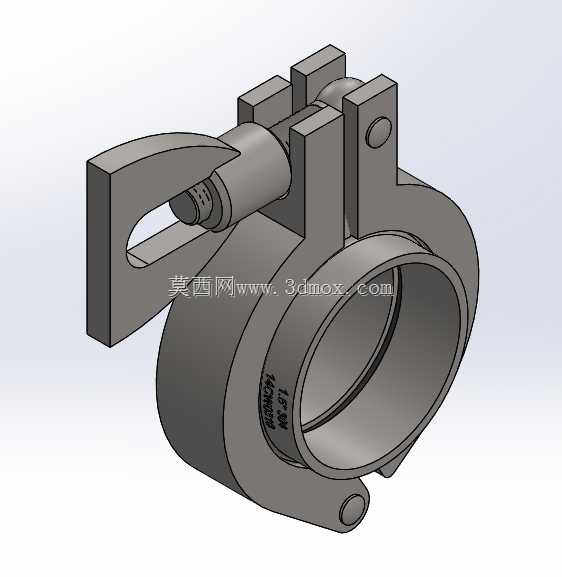

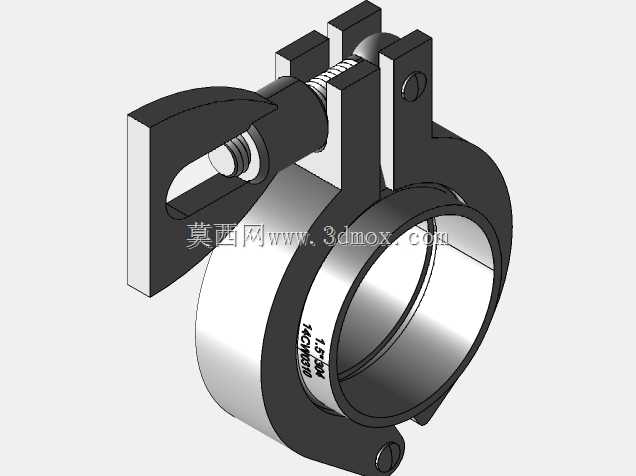

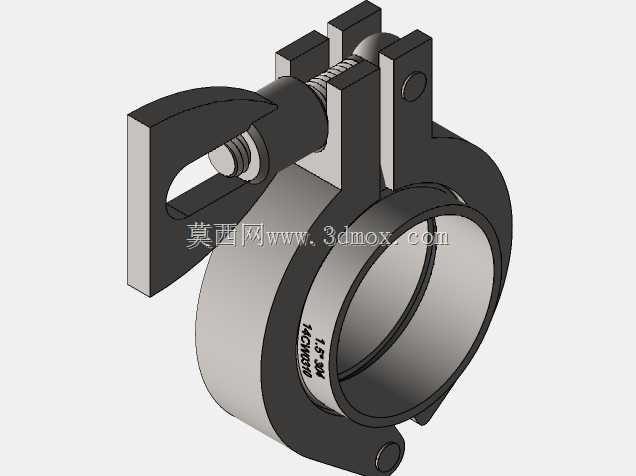

　　从功能布置看，模型由环抱卡箍、销轴、锁紧螺杆、铰接压块和操作手柄等部分组成。卡箍一端通过销轴形成铰接，允许开口张开并套入接头；另一端设置带销孔的双耳结构，锁紧螺杆可绕销轴翻转进入开口槽内。手柄闭合时，压块与卡箍耳部接触并产生杠杆压紧力，使两侧卡箍内圈沿径向收拢，把接头翻边轴向压合。该受力路径清晰，销轴位置、耳部厚度和压块接触弧面均直接影响锁紧手感与密封可靠性。

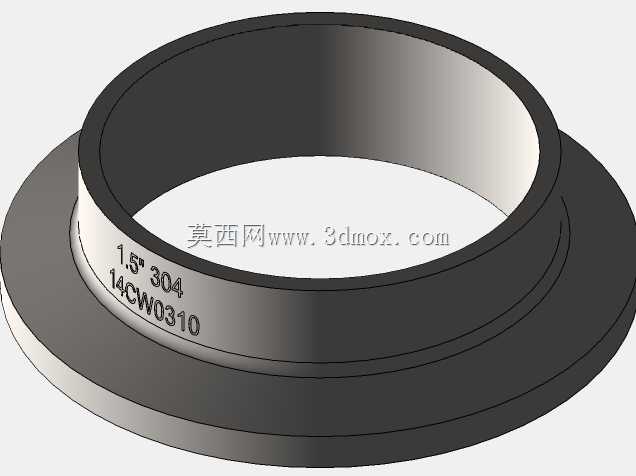

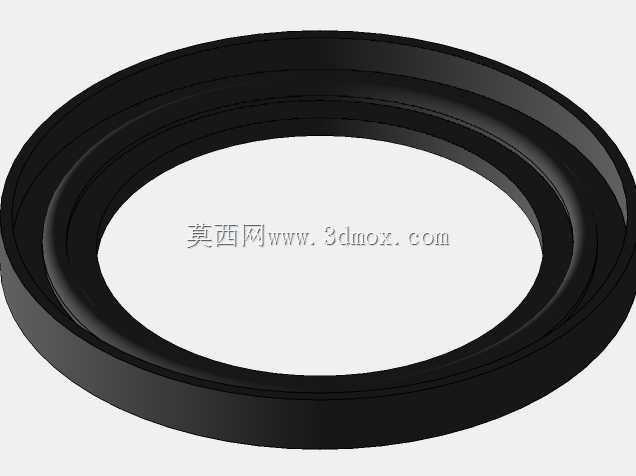

　　建模时需要重点控制卡箍内圆弧直径、翻边容纳槽宽度以及开合间隙。一点五英寸规格对应的卫生级接头具有较明确的外径和翻边尺寸，卡箍槽不能只按管道名义管径绘制，否则会出现套入困难或压紧后偏心。卡箍内槽应兼顾接头翻边厚度、垫圈压缩量和制造公差，槽底圆角需与接头外缘过渡相协调，避免局部点接触。环抱段在闭合状态下应尽量让载荷分布在翻边整周，而不是集中在锁紧端附近。

　　安装边界方面，铰接端和锁紧端都要预留手柄翻转空间，尤其在管道贴近墙面、设备面板或成排布置时，不能只校核管道中心距，还要检查手柄全开、半开和闭合三个姿态是否与相邻管路干涉。卡箍销轴端部应保留拆装空间，锁紧螺杆进入耳部槽口时需有足够侧向余量。对于振动设备或温度波动较大的管线，可在结构确认后增加防松约束，但不宜改变卡箍原有铰接轴线和压块行程。

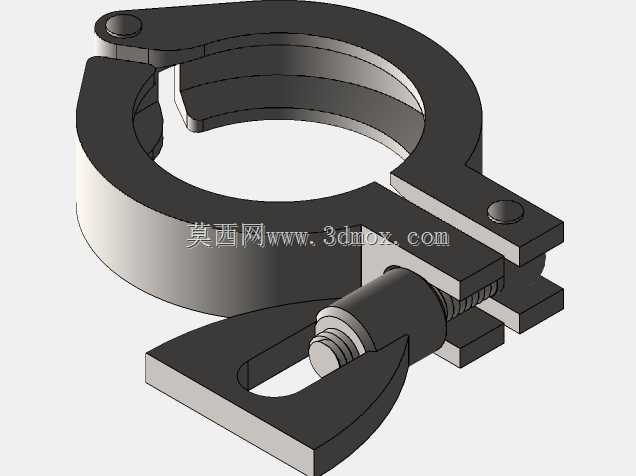

　　外形上，卡箍主体为厚重的弧形不锈钢构件，耳部与环体过渡处采用圆角加强，手柄为长条形杠杆结构，端部开孔便于操作和挂置。模型完整表达了三夹连接的装配关系，适合用于洁净管道布置、设备接口校核、维护空间分析以及快装管件选型参考。
