一英寸不锈钢三夹钳快装卡箍结构

　　这套一英寸三夹钳快装结构主要面向食品、饮料、制药、精细化工以及洁净流体管路的现场装配场景。在这类生产线中，管路经常需要拆洗、灭菌、更换密封件或调整走向，传统螺纹连接和焊接法兰在频繁维护时效率偏低，而三夹钳依靠卡箍环抱两侧快装接头，再通过销轴与扳扣形成锁紧力，能够在不使用复杂工具的情况下完成管路对接。

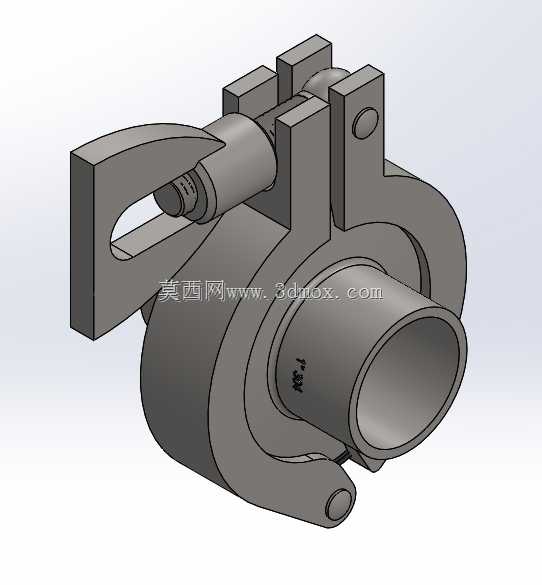

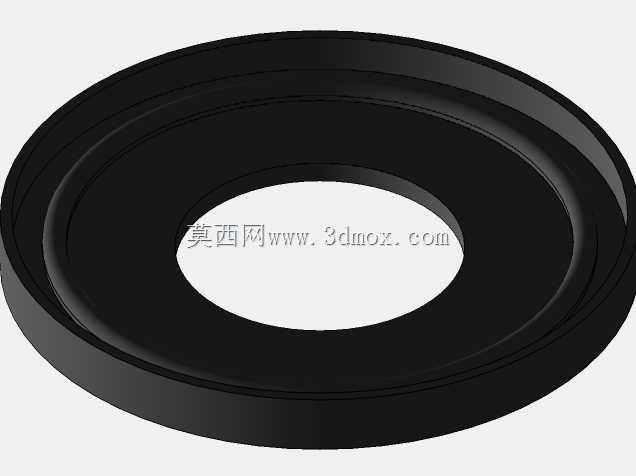

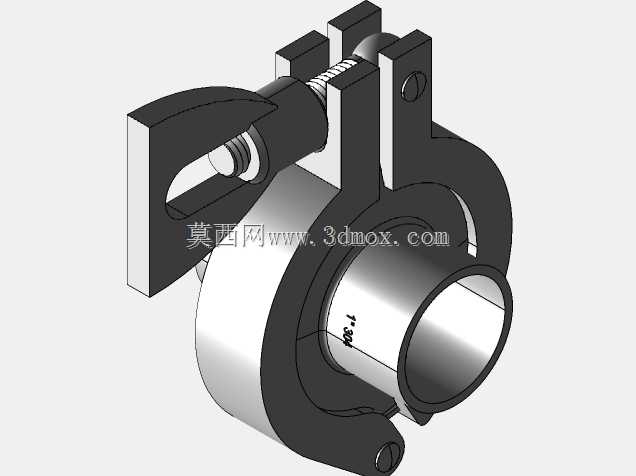

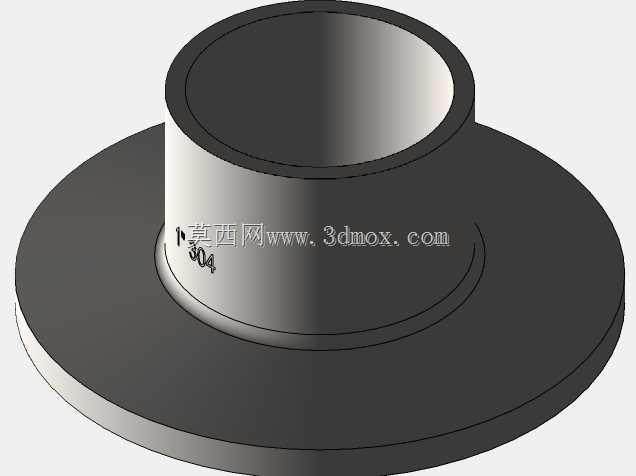

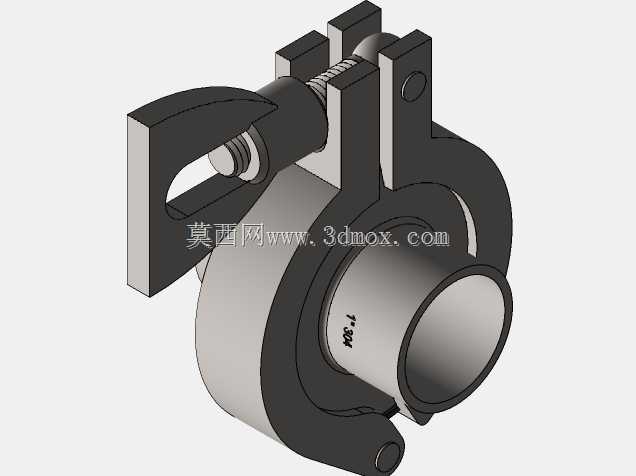

　　从结构组成看，模型包含带快装端口的管接头、环抱式卡箍、锁紧销轴、铰接扳扣以及端部限位结构。管接头端部保留标准三夹钳扩口边，端口外侧形成圆弧过渡面，卡箍闭合后内槽同时压住两侧接头外缘，使中间密封垫被均匀压缩。该受力方式避免了单点锁紧造成的偏压，也减少了管路对中不良引起的渗漏风险。接头主体采用不锈钢材质特征进行建模，表面过渡连续，内腔与外壁之间保留合理壁厚，适合洁净工况下减少物料残留。

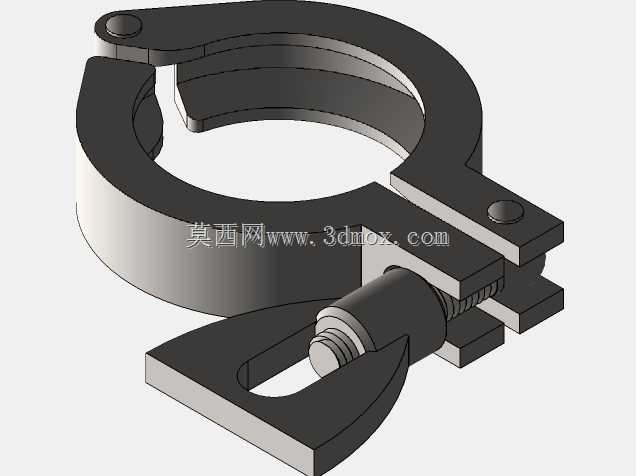

　　设计思路上，卡箍并非简单环形件，而是通过开口铰接结构实现快速张开与闭合。一侧销轴承担卡箍翻转和定位作用，另一侧扳扣在压紧时产生杠杆增力，使操作人员只需较小的手部作用力即可获得足够的夹紧力。扳扣末端设置限位和贴合面，锁紧后能够保持稳定姿态，避免设备振动导致松脱。模型中各配合孔、销、槽和卡扣位置均按装配关系表达，便于检查开合行程、干涉区域以及零件拆装顺序。

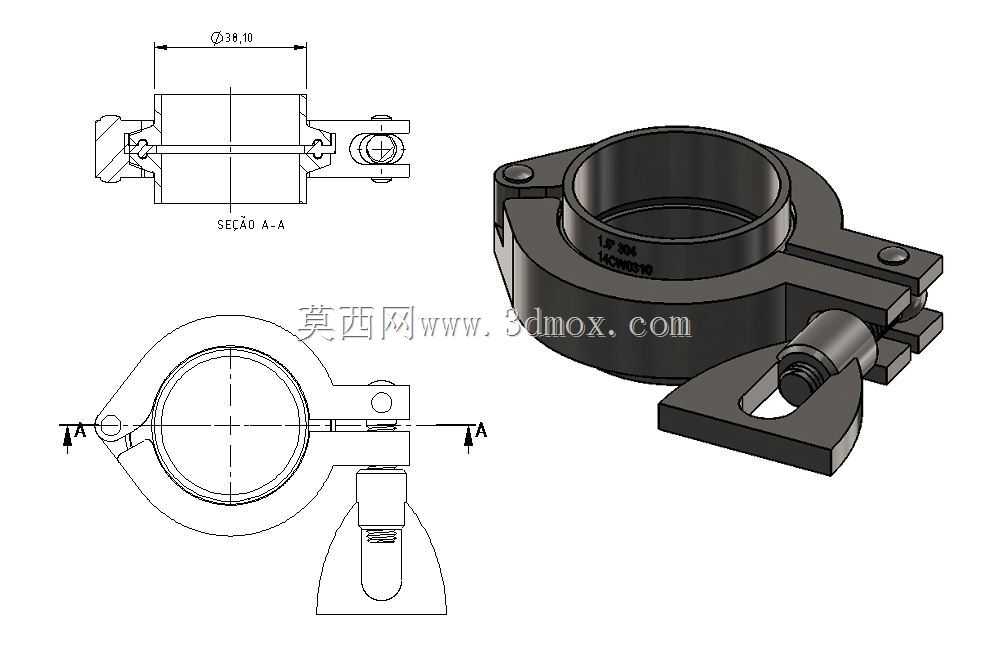

　　外形尺寸方面，该结构以一英寸管路通径为核心边界，管段轴向长度满足卡箍安装空间和接管焊接或卡接需求；卡箍外侧在闭合状态下形成明显的径向轮廓，设备布局时不能只按管道外径预留空间，还需考虑卡箍厚度、扳扣翻转半径以及手动操作空间。若在密集管廊、泵组出口或阀组附近使用，应在接头两侧保留手指操作和扳扣旋转的位置，同时避免卡箍外缘与机架、护罩发生碰撞。

　　实际选型时，该类连接件常用于泵进出口、过滤器、罐体接管、仪表旁通和可拆卸管段。其优势在于装拆快捷、清洗方便、外露结构少、密封受力均匀；局限则是需要配对快装端头和对应密封垫，且卡箍锁紧力依赖扳扣到位状态。建模时应重点核对快装端口直径、卡箍内槽圆弧、销轴同轴度、扳扣压紧面角度以及管段中心线对齐关系。对于需要做运动检查的设计人员，可将卡箍张开、扳扣翻转和销轴旋转作为装配验证重点，从而在投产前确认维护操作空间与结构干涉情况。
