冶金钢厂五十立方废钢料斗转运成套设备

　　冶金炼钢车间的高温作业场景里，散装废钢、回炉料与熔融渣料的短距离转运一直是物流衔接的核心环节，这套五十立方容积的钢厂铲斗配套桥式起重机组与重载平板转运车，完整覆盖从原料堆场取料、跨车间输送到电炉投料工位的全流程作业。设备整体分为三大功能模块：大容积铲斗本体、车间桥式起重吊运机组、重载公路转运平板车，配套预留渣罐承接工位，可同时适配固态废钢与高温熔融渣的转运需求。

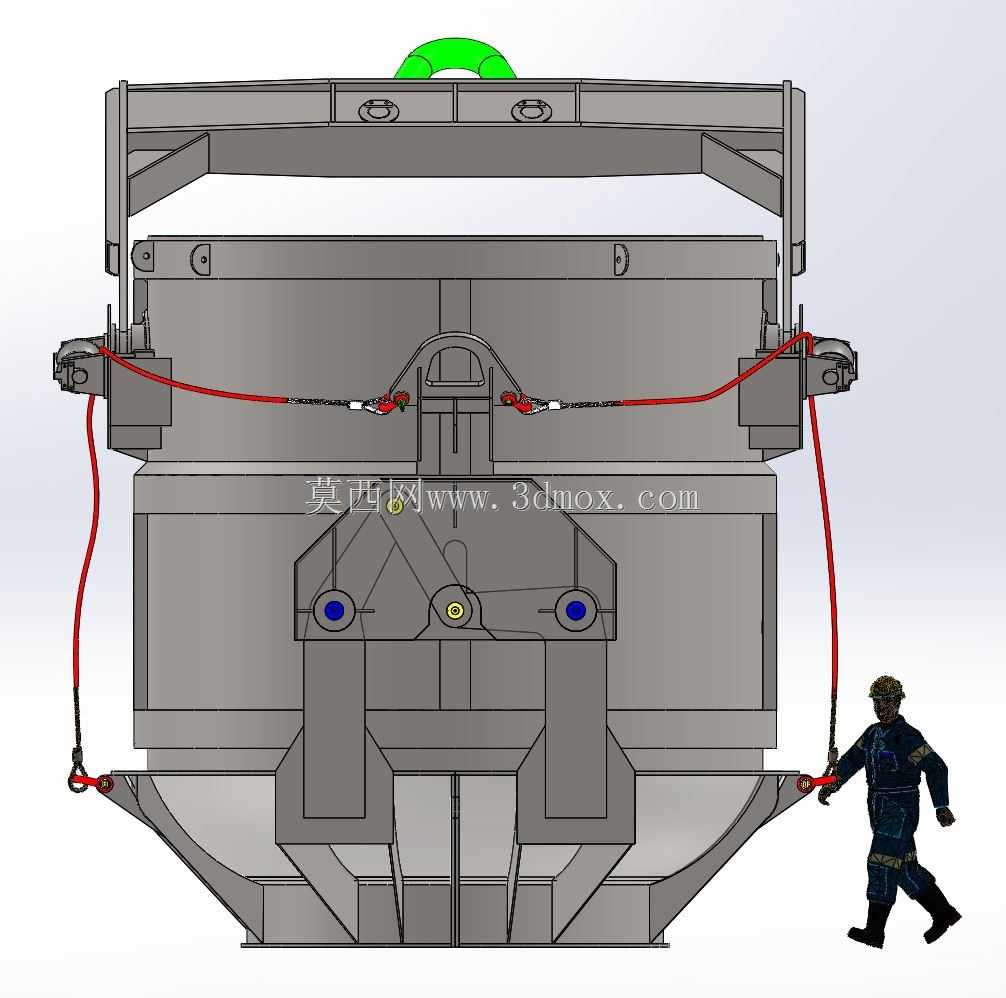

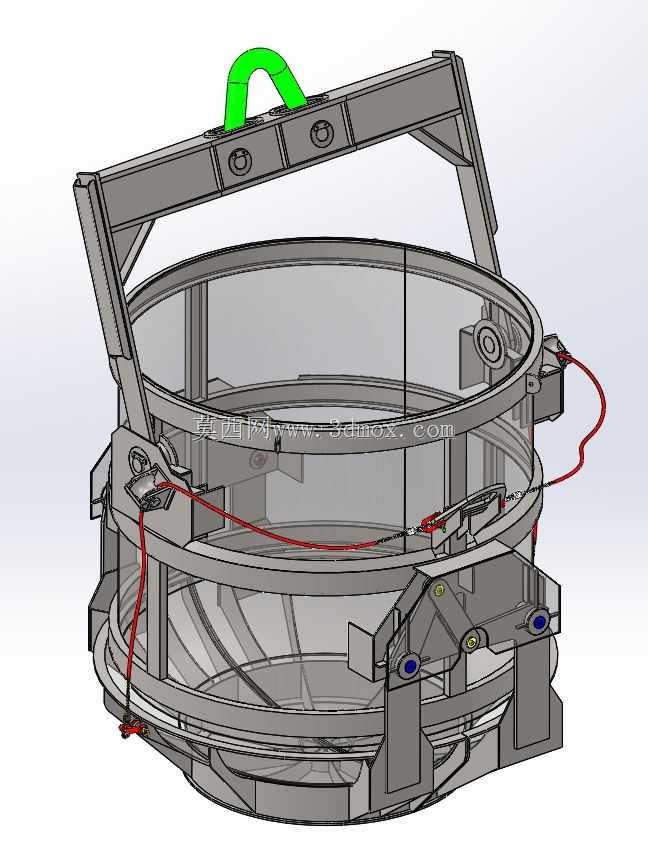

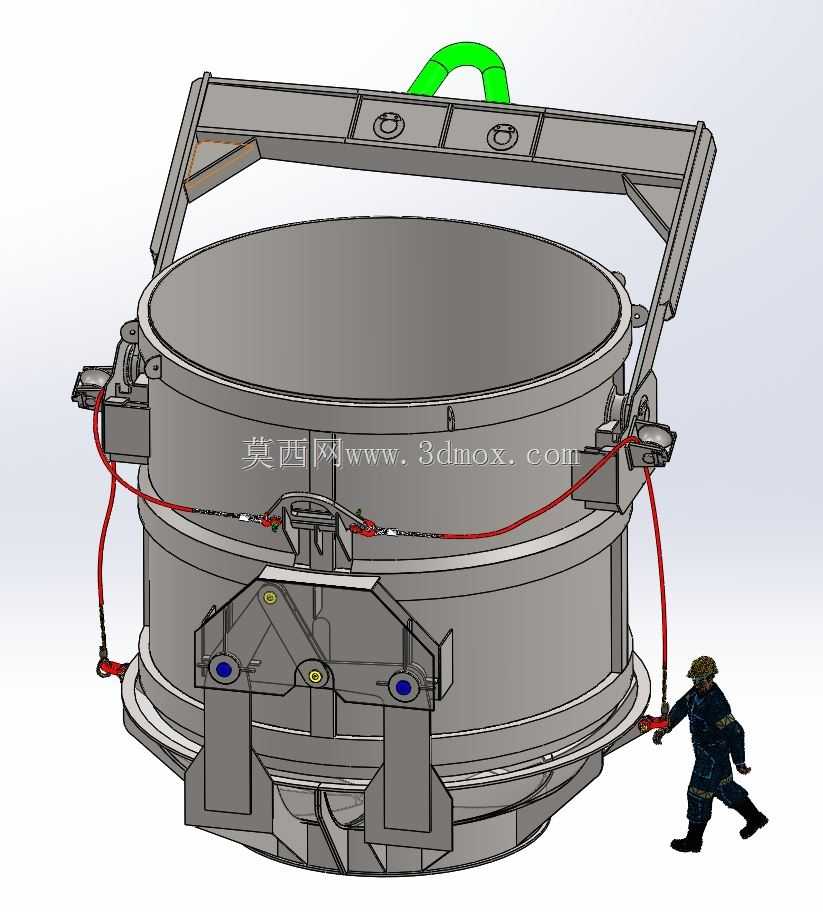

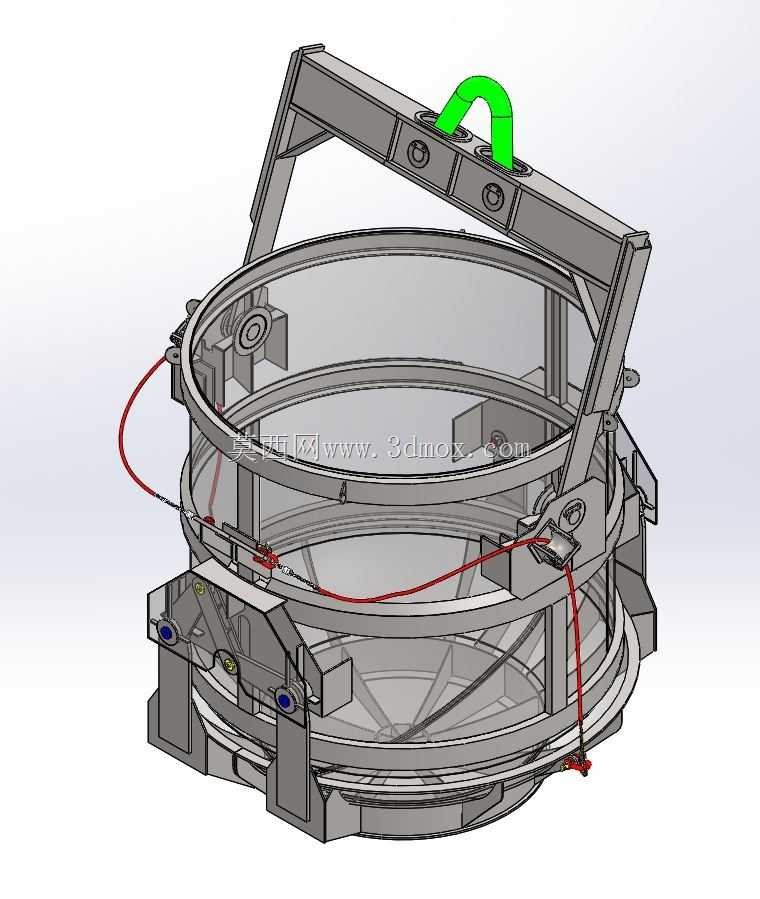

　　料斗本体采用厚壁耐磨钢板焊接成型，斗体上口做外翻加强筋结构，避免反复投料撞击导致斗口变形，底部设置斜向导料角，卸料时物料可依靠自重完全滑出，无残留积料；斗体两侧对称布置吊装耳轴，耳轴与斗体连接处做圆弧过渡补强，匹配起重机吊钩的额定吊重载荷，吊装时斗体重心始终处于吊点连线下方，杜绝倾翻风险。斗体容积设定为五十立方米，可单次承接整车废钢卸料，减少电炉上料的往返频次，斗壁外侧预留耐磨衬板安装螺孔，后期磨损后可直接更换衬板，无需整体替换斗体。

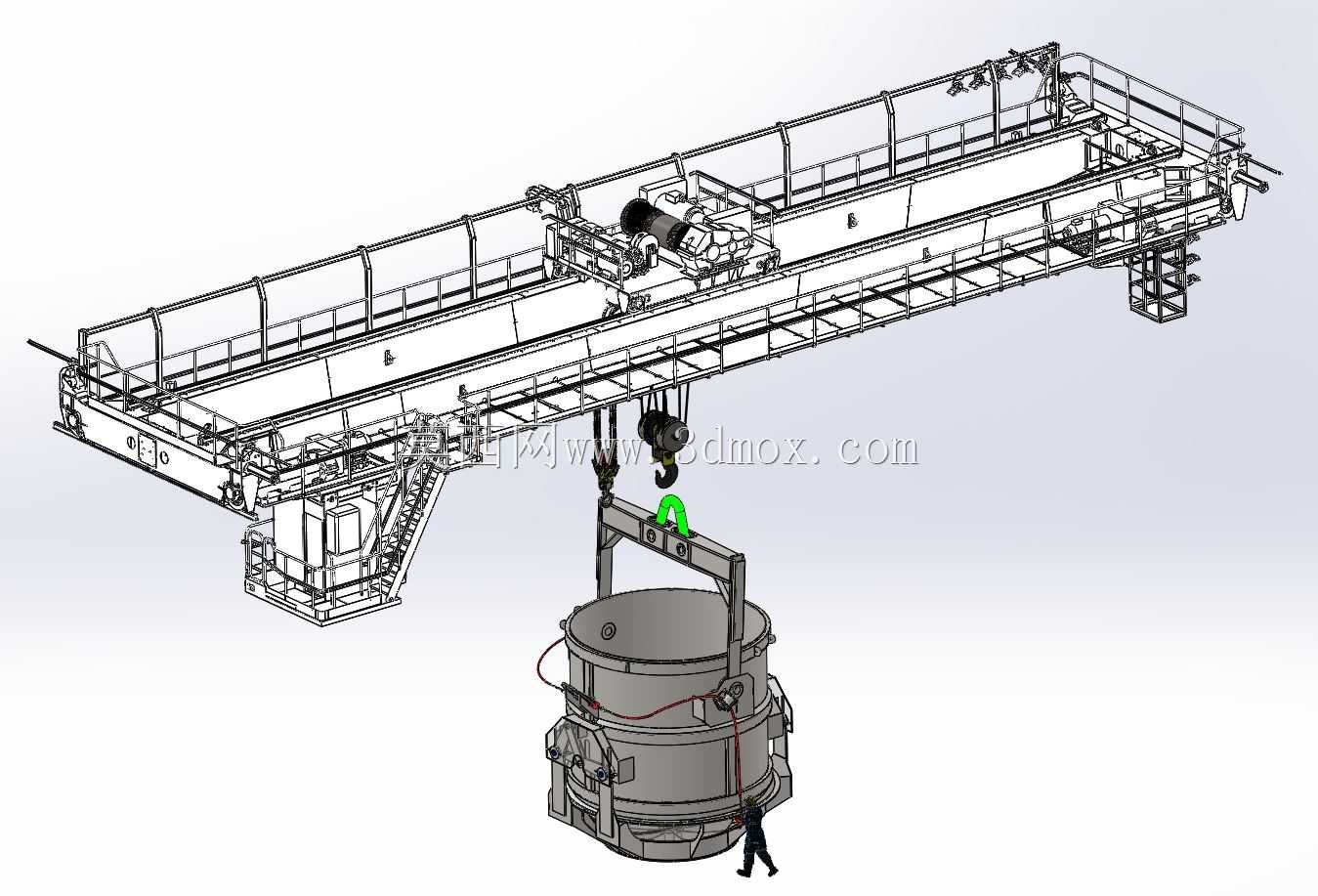

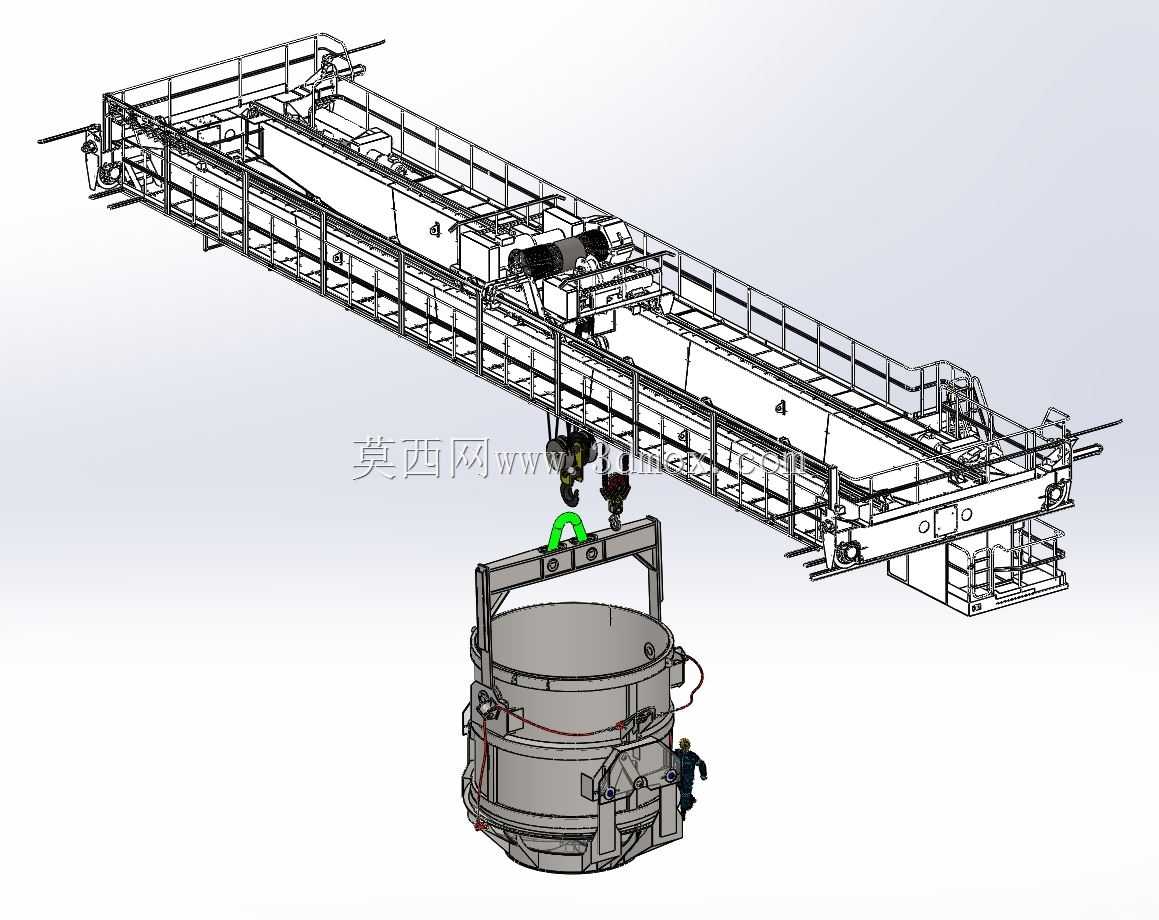

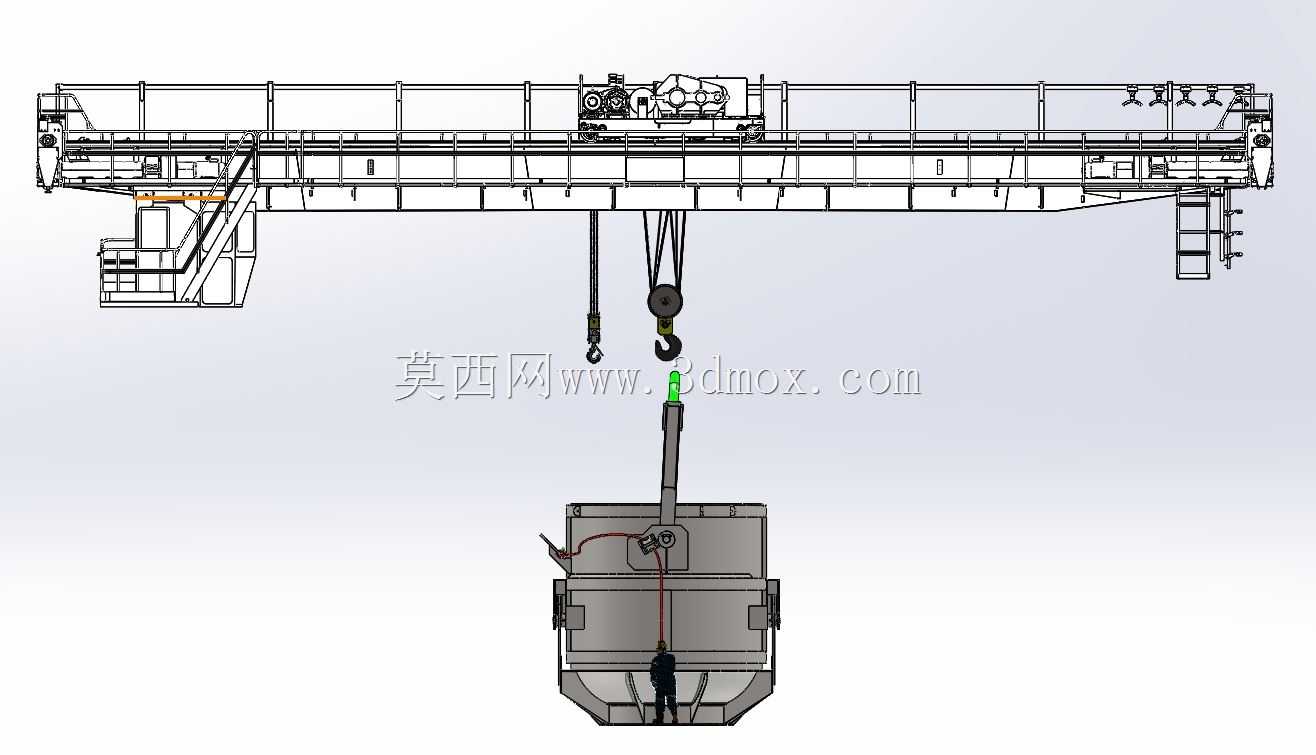

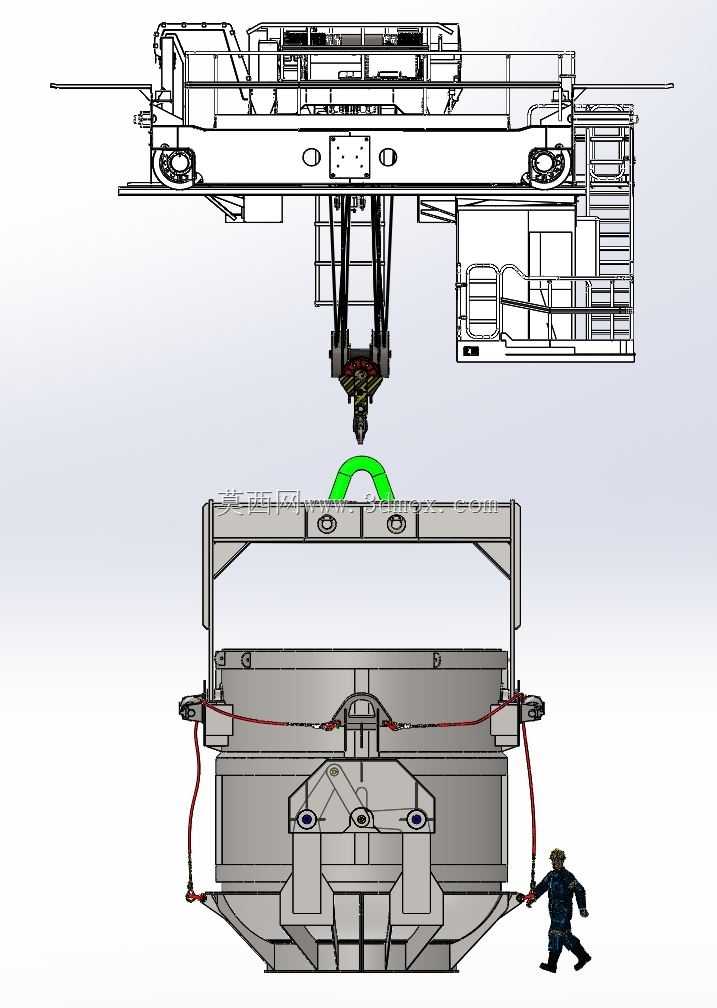

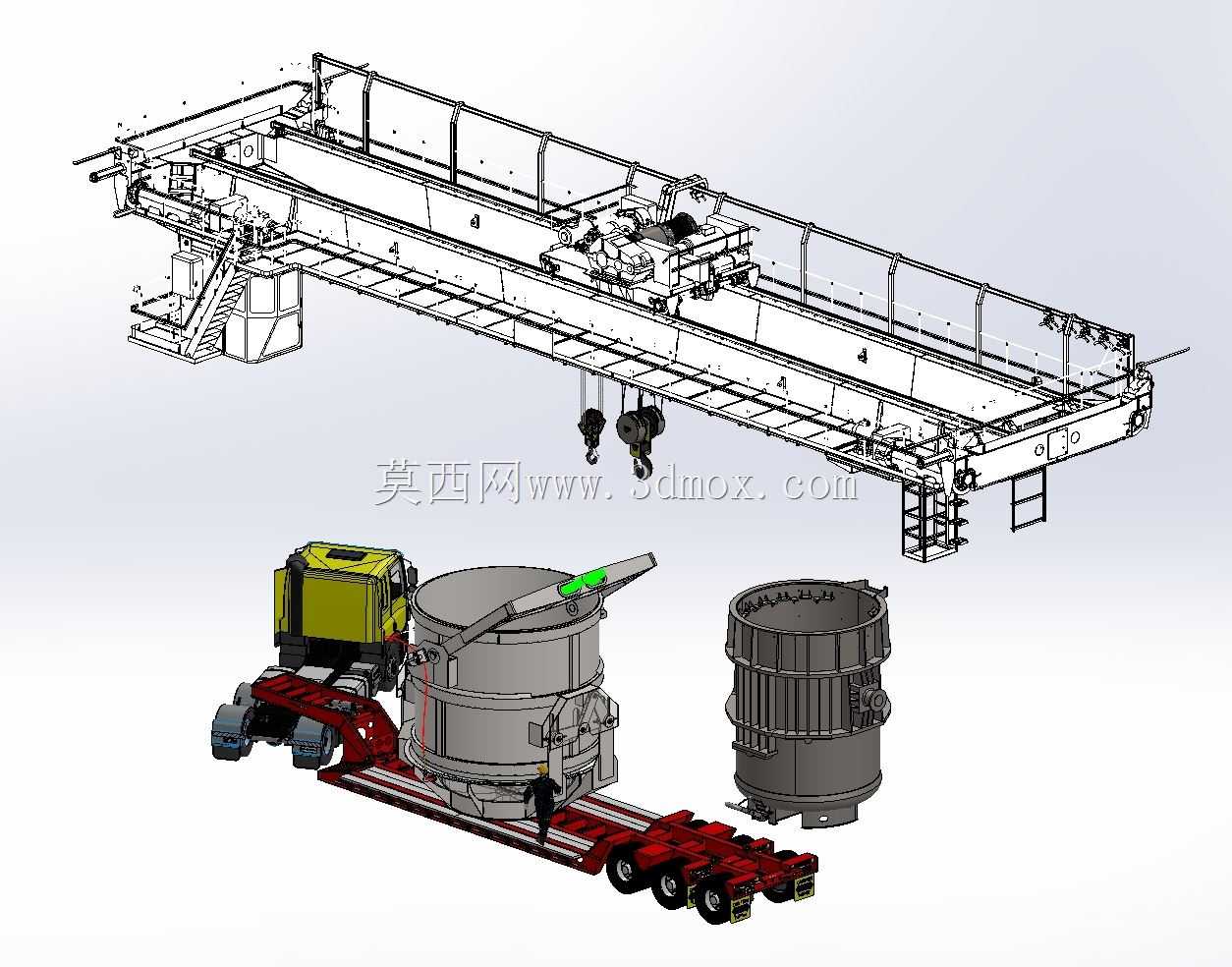

　　桥式起重机采用双梁桥架结构，主梁沿车间厂房立柱顶部的轨道纵向运行，主梁上搭载的起重小车可横向移动，覆盖整个车间的作业幅面；小车下方配置双组吊钩，一组适配料斗耳轴的吊装作业，另一组可兼顾车间其他设备检修、工件吊运的通用需求。桥架两侧设置通长安全护栏与检修走台，端梁处布置爬梯与操作室，操作人员可在操作室内全程监控吊运轨迹，起重机的运行行程边界与厂房立柱、电炉设备的安全间距均在建模阶段完成校核，避免运行时发生结构干涉。

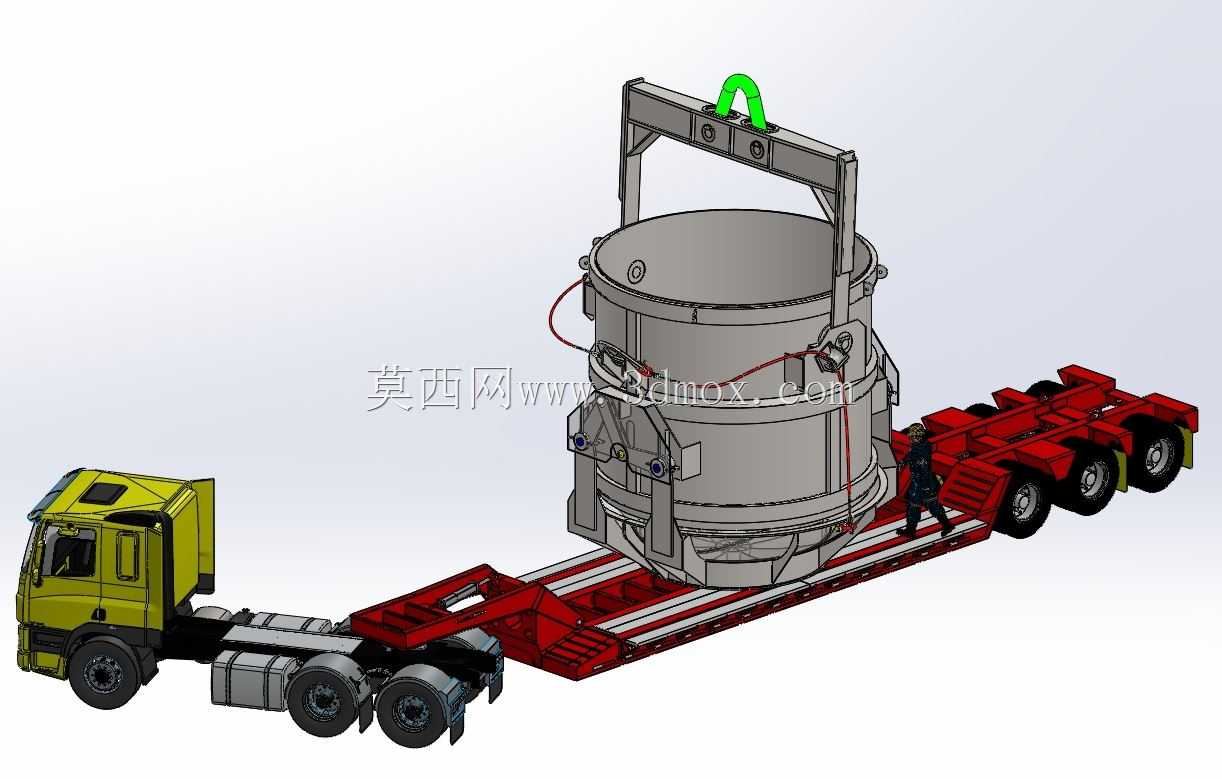

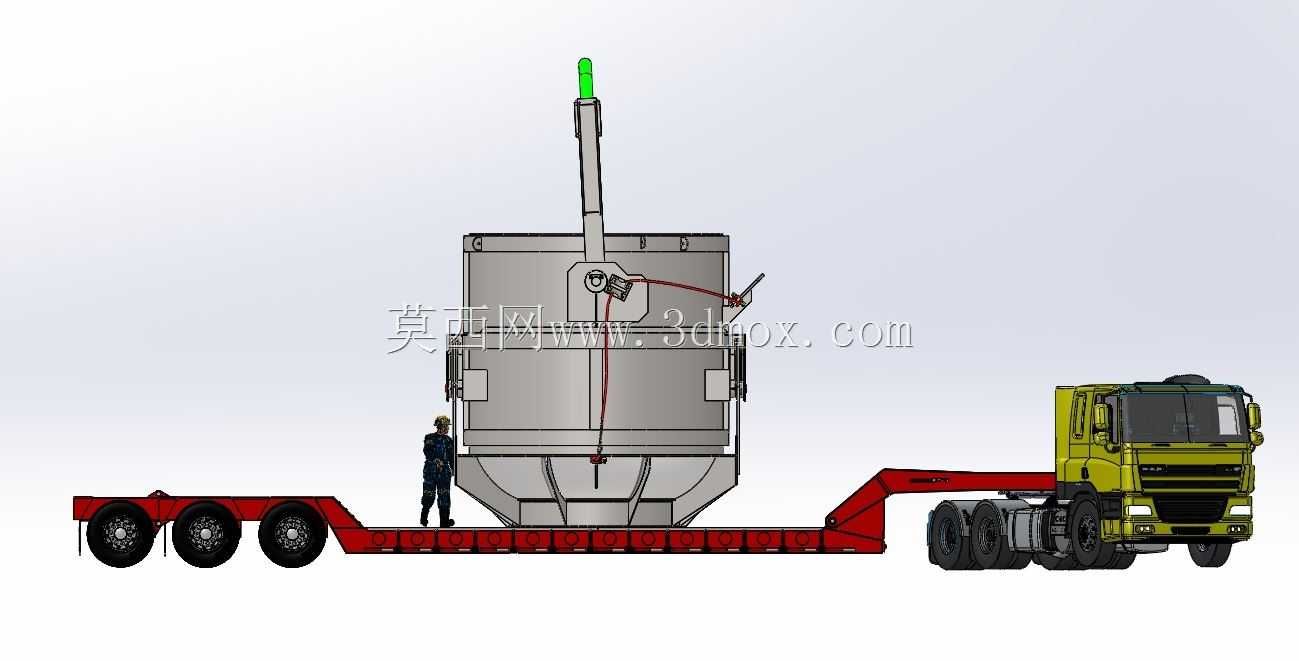

　　配套的重载平板转运车采用多轴重载底盘，车架上设置定位挡块，料斗或渣罐落座后可通过挡块限制横向位移，运输过程中不会出现滑移；渣罐外壁布置环形散热筋，承接高温钢渣时可加快热量散发，避免罐壁局部过热变形。整套三维模型完整还原了各部件的装配关系，料斗的安装边界需匹配起重机吊钩的最低起升高度与平板车的承载台面尺寸，现场布局时需保证吊运路径下方无固定设备遮挡，转运车道的转弯半径满足多轴平板车的通行要求，设备投用后可大幅提升炼钢车间废钢上料与渣料外运的作业效率，减少人工辅助作业的强度。
