VESA标准可调节壁挂显示器悬臂支架

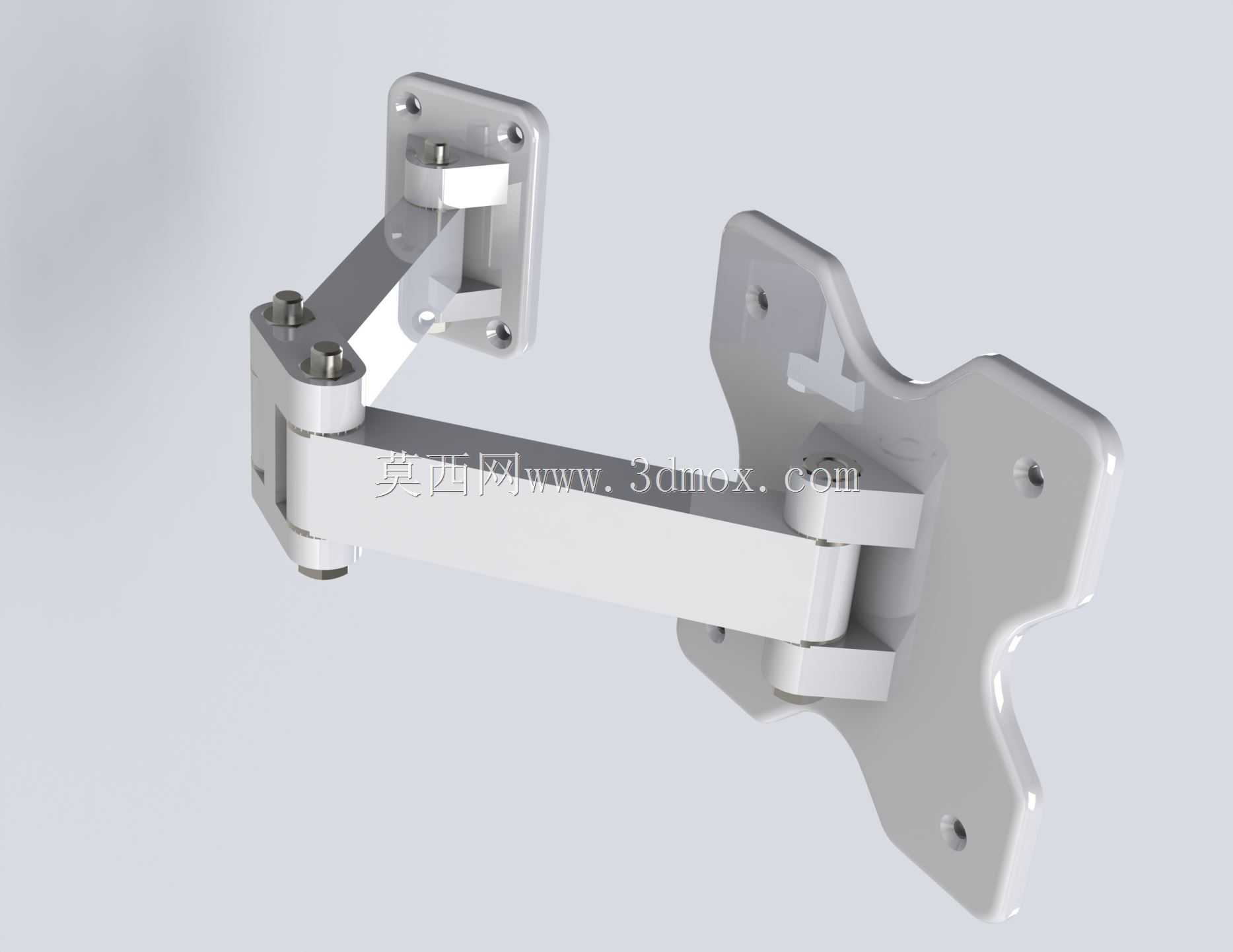

　　这款壁挂式显示器支撑结构面向工位紧凑、墙面可利用的办公与工业现场场景，常见于数控机床操作面板旁、流水线工位看板、实验室测试台侧墙以及小型家用桌面扩展布置。结构采用墙面固定座加两段铰接悬臂的布局，末端连接符合VESA孔距规范的屏幕安装板，使用者可根据视线高度、坐姿站位和操作距离调整屏幕位置，避免固定支架带来的视角受限问题。

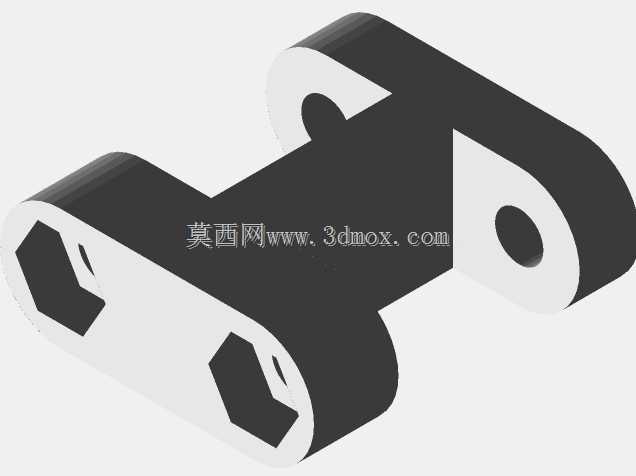

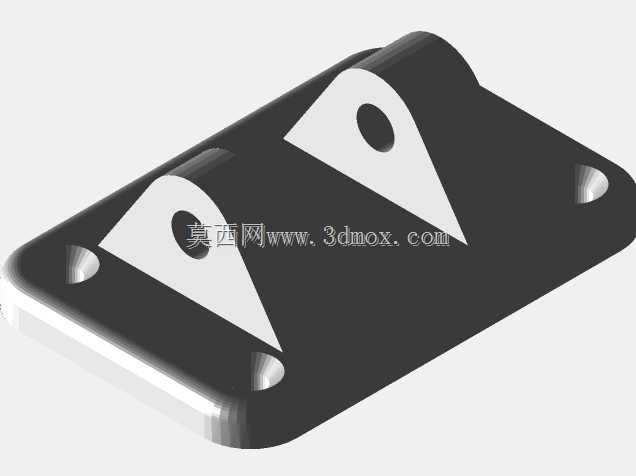

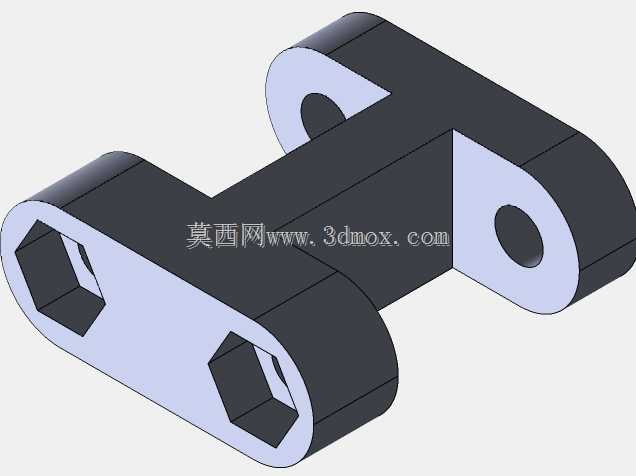

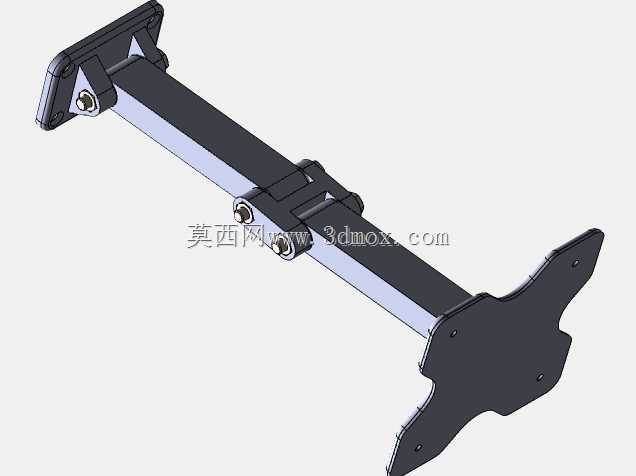

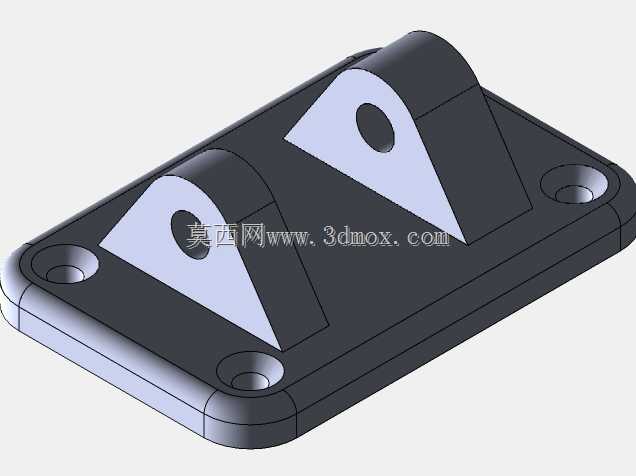

　　从实际用途看，支架承担的是显示器与墙面之间的载荷传递与姿态保持。墙面底座通过四个安装孔固定在墙体或立式型材框架上，底座与第一悬臂之间设置竖直回转轴，悬臂中段设置水平俯仰铰接点，末端安装板与悬臂之间再保留一组回转与小角度俯仰自由度。多关节组合后，屏幕可实现拉出、收回、左右偏转、上下倾角调整以及横竖屏方向附近的旋转适配，调整到位后依靠铰接处的紧固件摩擦锁紧，保持屏幕在敲击触控或日常触碰下不发生明显漂移。

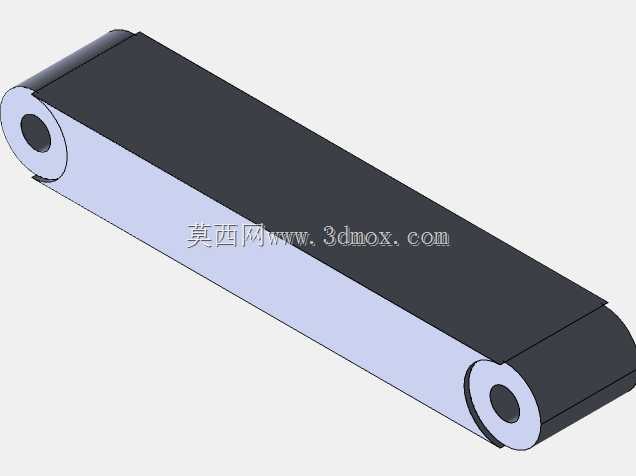

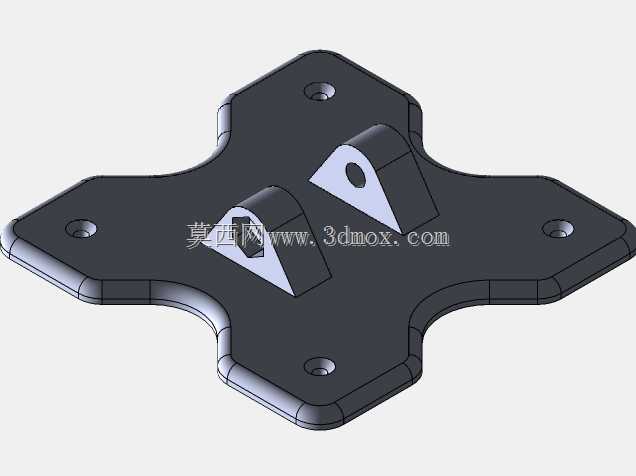

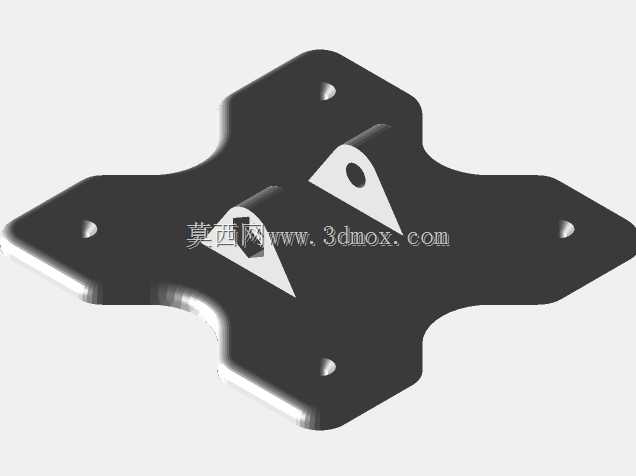

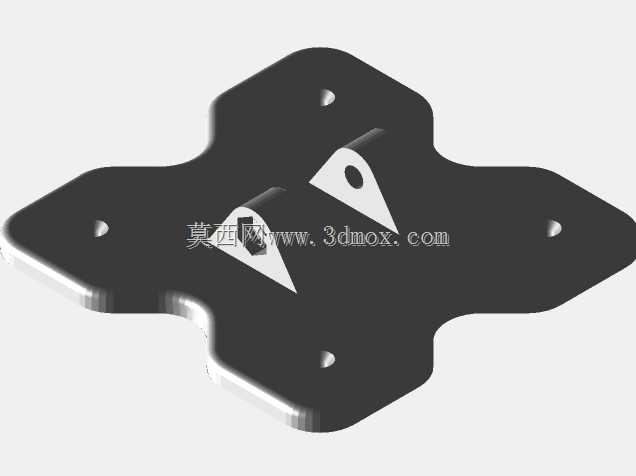

　　设计思路上，整体没有采用复杂的弹性助力机构，而是以简单可靠的板件与块状铰接座为主体，适合轻量化显示器和小尺寸触控屏。墙面固定板保留较大的接触面积，使螺栓预紧力能够分散到墙面；悬臂截面采用长条状实体支撑形态，在控制伸出长度的同时兼顾抗弯刚度。末端VESA安装板做成四孔十字延展形态，孔位周围设置凸台和沉孔，既方便螺栓从背面穿入，也能让屏幕背面与支架之间留出走线和避让空间。

　　安装边界方面，需重点核对墙面底座孔距、墙体承载能力以及悬臂完全展开后的回转半径。屏幕端应按VESA标准孔距选择螺栓长度，螺栓不可过长而顶坏显示器塑料后壳，也不可过短导致啮合牙数不足。悬臂收回时屏幕贴近墙面，适合通道狭窄区域；完全拉出时，屏幕可越过桌面边缘或设备护栏，到达操作者正前方。若用于工业现场，还应在墙面固定处增加垫片或补强板，避免薄板墙体因长期悬臂载荷产生松动。

　　结构建模时，铰接轴、衬套、锁紧螺钉和安装板孔位需要按实际装配关系表达，尤其要检查各关节在极限转角下是否发生干涉。悬臂与底座之间的开合角度、末端板旋转范围以及屏幕背面插头避让区，都应在三维环境中模拟确认。该结构整体造型简洁，零件数量少，维护点集中在各铰接紧固件，适合作为轻量化屏幕壁挂支撑方案进行结构参考与二次改型。
