数控机床带流体通路可换刀具锁紧装置

　　在多工序数控加工场景中，尤其是需要复合切削、内冷供给甚至末端介质输出的加工工况里，传统刀具快换结构往往只能完成机械夹持动作，无法同步打通流体、电力的连通通路，每次换刀后还需单独接驳管路线路，不仅拉长了换刀节拍，还容易出现管路接错、密封失效的问题。这套可互换工具锁定机构，正是针对这类复合加工需求开发的末端快换结构，核心解决换刀过程中机械锁紧、流体通路同步对接、动力连通三个核心问题。

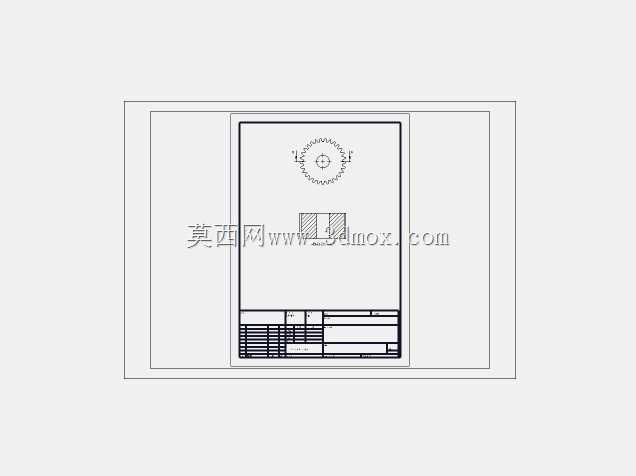

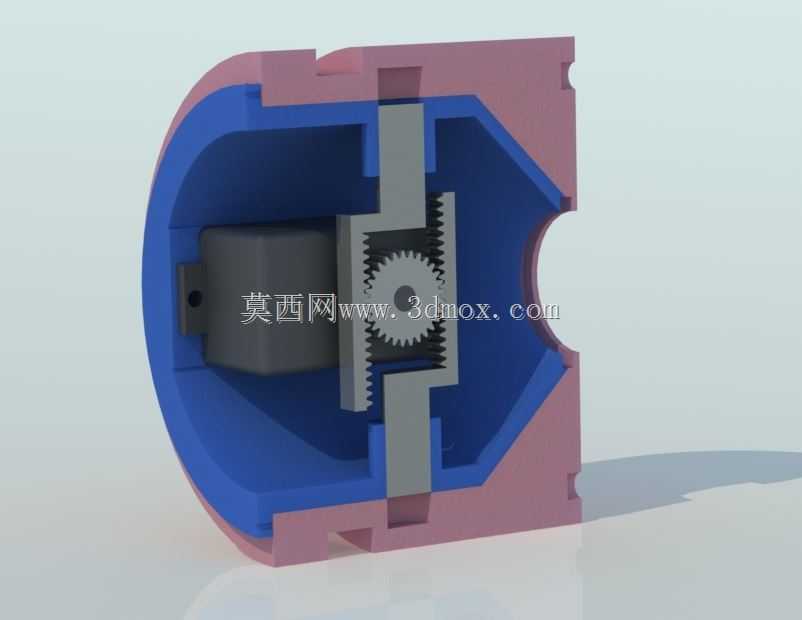

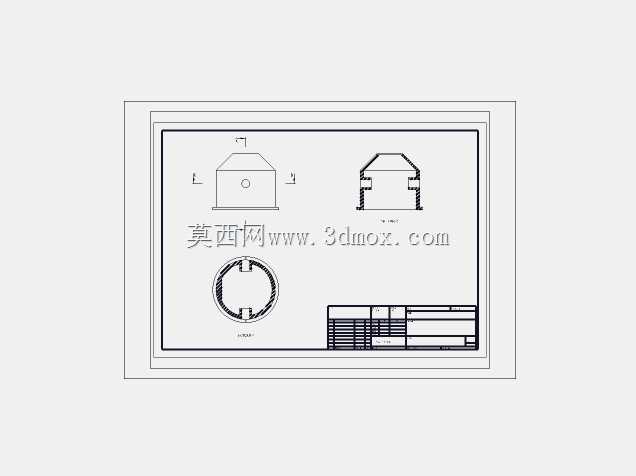

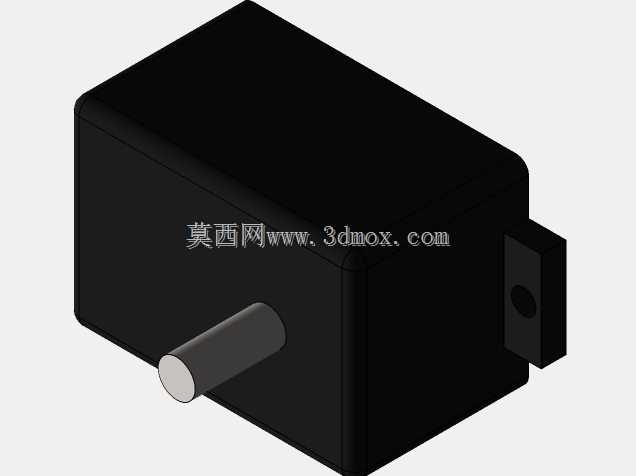

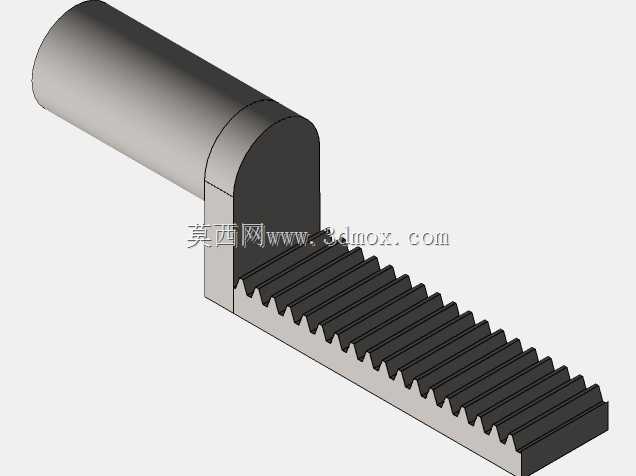

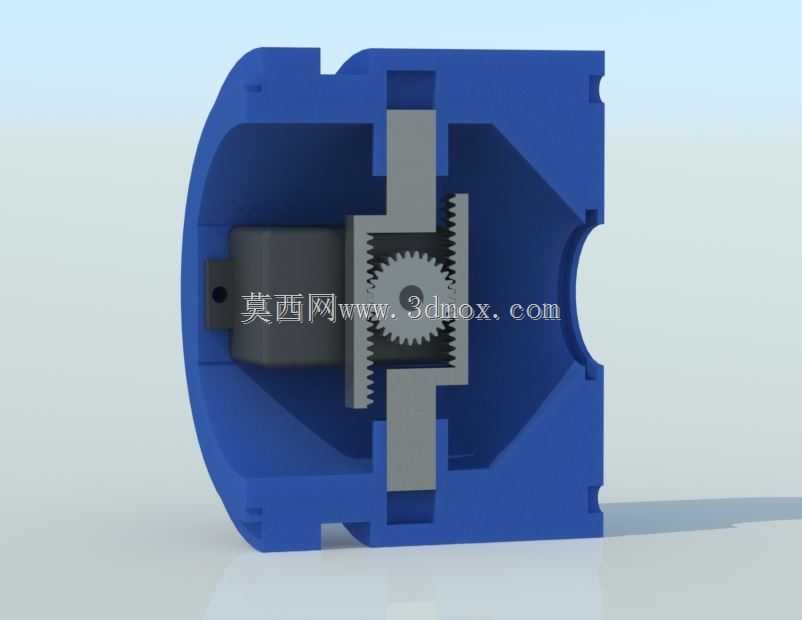

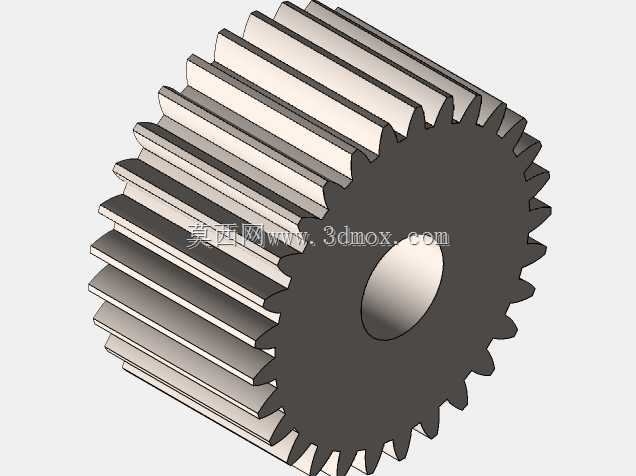

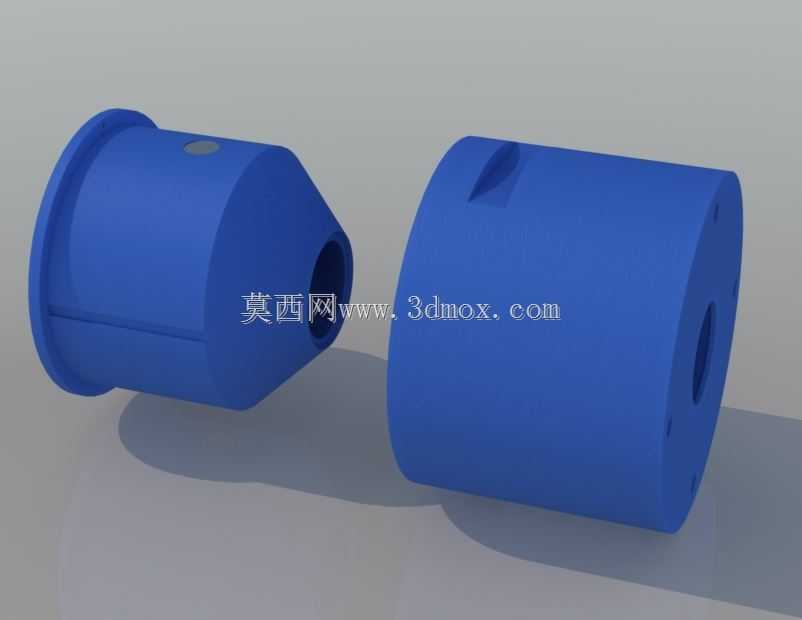

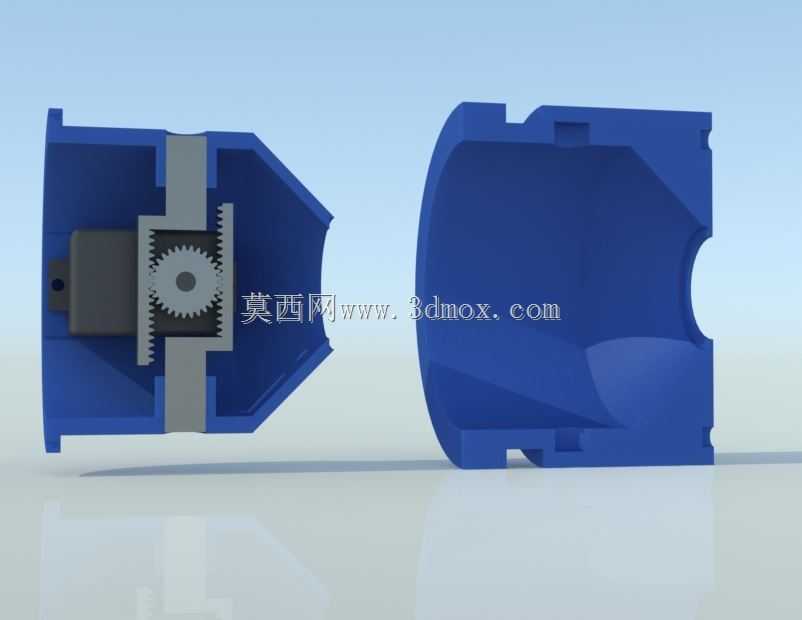

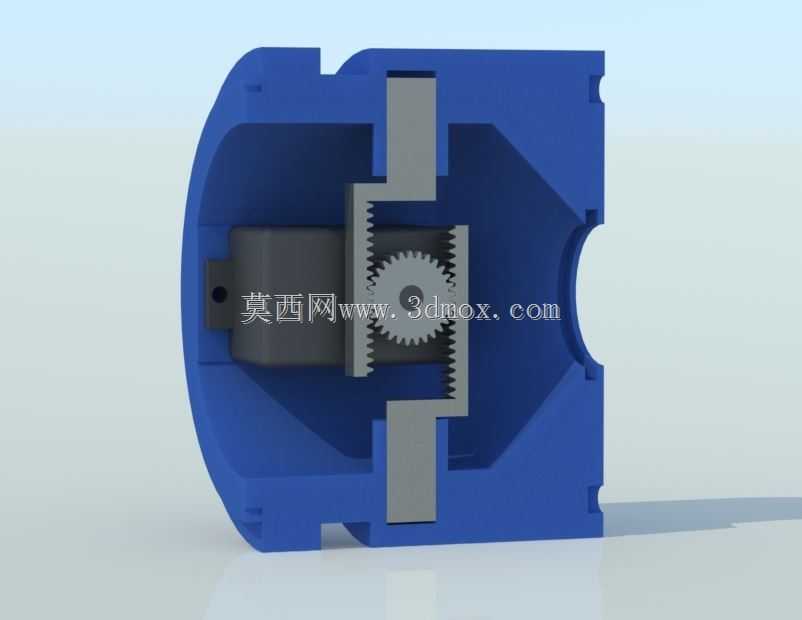

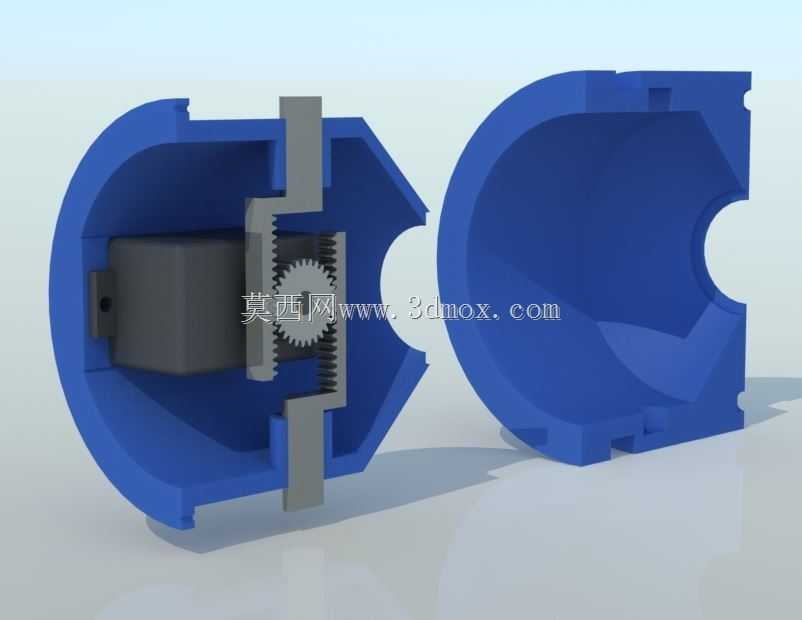

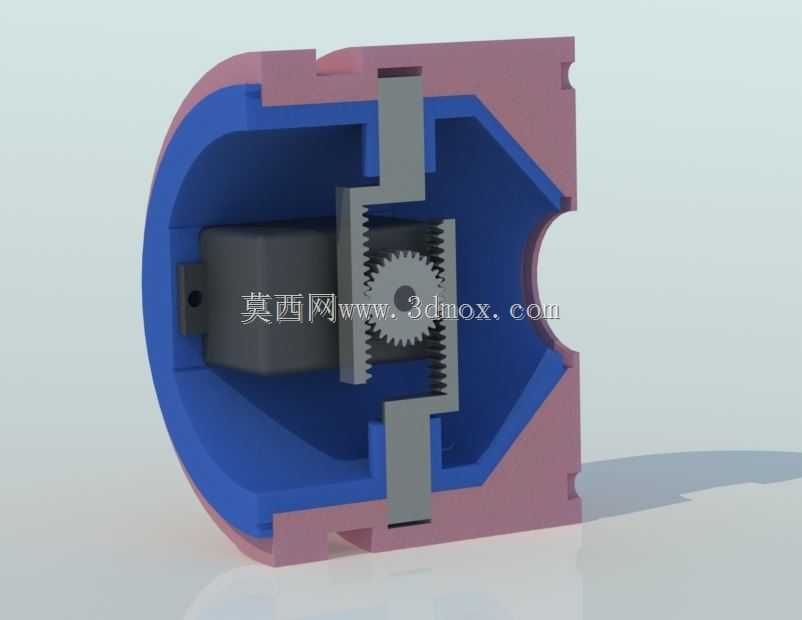

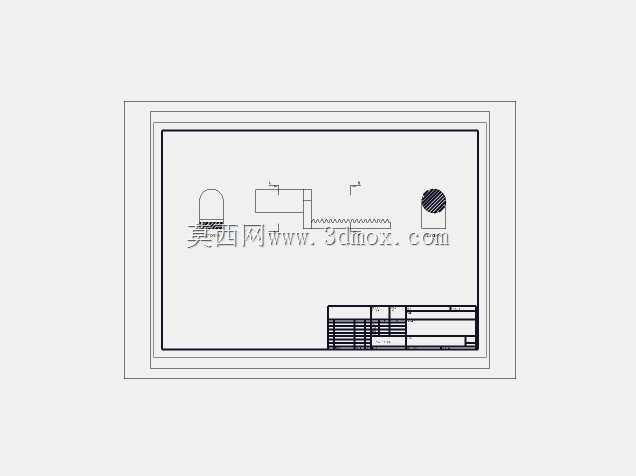

　　从实际应用场景来看，这类结构多用于带内冷的深孔钻削、微量润滑切削、甚至是带末端气动执行元件的复合加工工位，刀具侧的对接模块和主轴侧的固定模块在锁紧到位的瞬间，就能同步完成流体通道的密封对接，不需要额外的接驳动作。整个机构的锁紧动作靠闭环伺服驱动正齿轮组来实现，齿轮输出端带动锁销做直线位移，当锁销完全伸入刀具对接座的锁止槽时，即可完成刚性锁定，反向驱动齿轮即可带动锁销回缩，完成刀具释放，整个动作行程短，锁止位置重复定位精度高，能承受加工过程中的切削扭矩和轴向载荷，不会出现换刀后刀具窜动的问题。

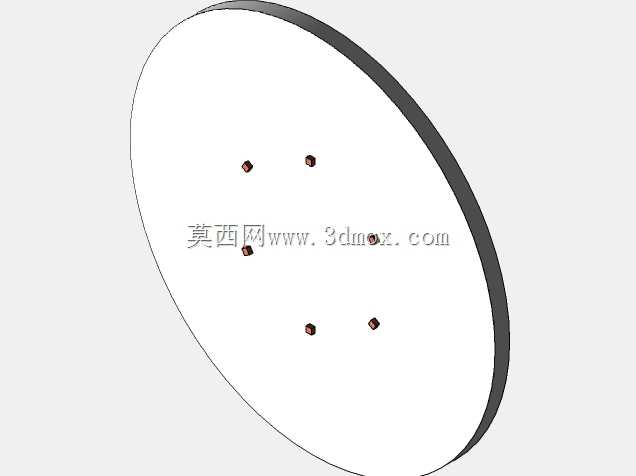

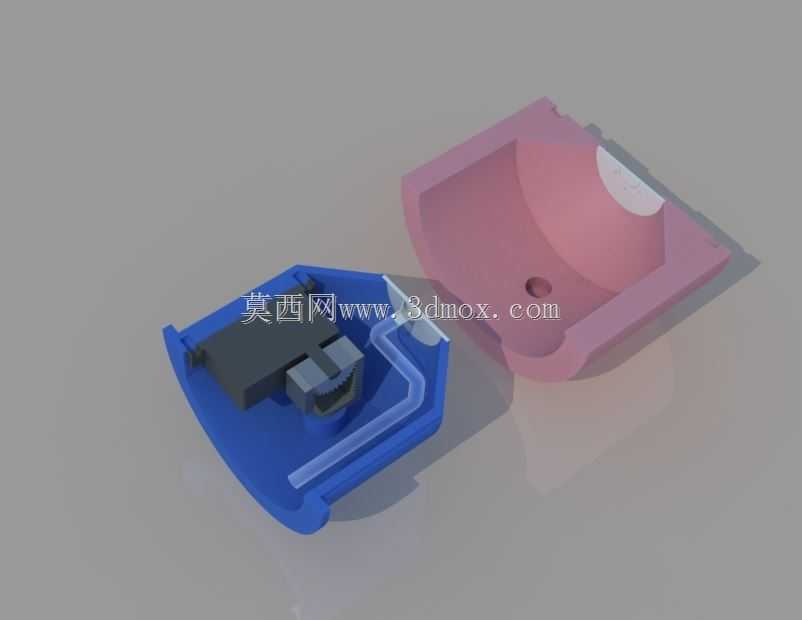

　　设计过程中首先要平衡锁紧刚性和对接顺畅度的矛盾：锁销的配合公差不能过松，否则切削过程中会出现振动让刀，也不能过紧，否则换刀时容易出现卡滞，无法顺利插合。流体通路的密封结构采用端面贴合的密封形式，在两个对接模块的结合面设置了环形密封槽，内置弹性密封件，当锁销拉紧两个对接面时，密封件被均匀压缩，既能耐受切削液、压缩空气等常用介质的压力，也不会因为压缩量过大导致对接阻力陡增。整个对接模块的外形做了导向倒角处理，换刀时即使存在微小的位置偏差，也能顺着倒角滑入正确的对接位置，降低对换刀机构定位精度的苛刻要求。

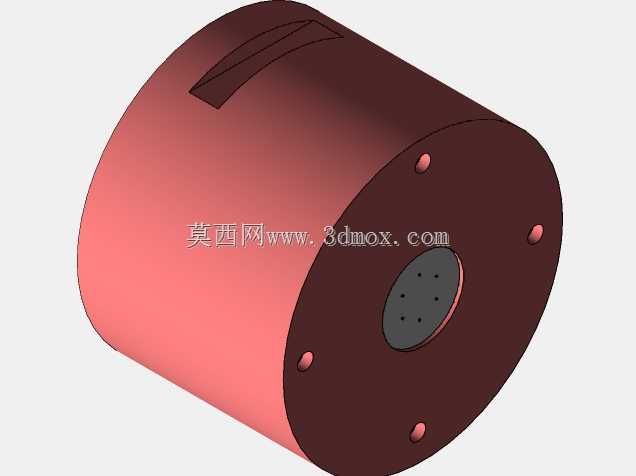

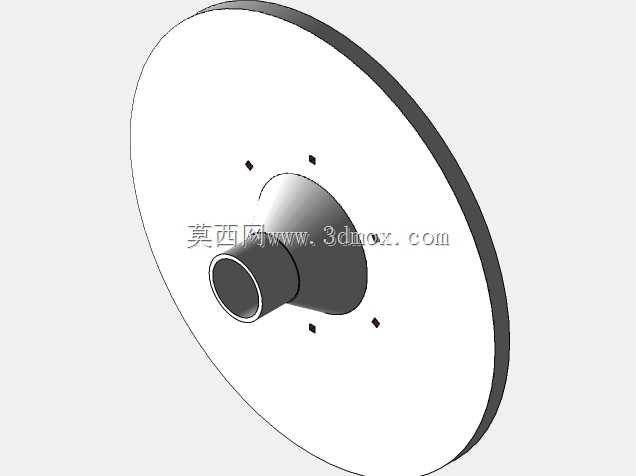

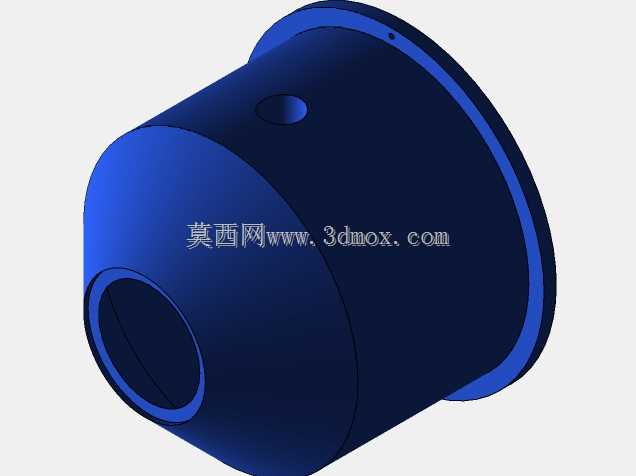

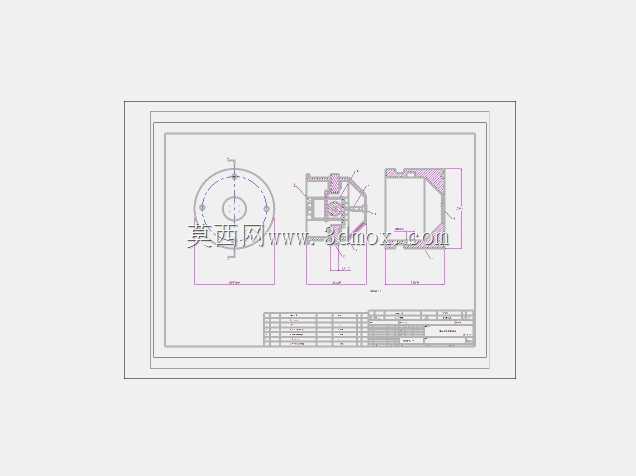

　　安装边界方面，主轴侧的固定座采用下沉式安装结构，整体嵌入主轴端面的安装槽内，不会额外增加主轴的轴向悬伸长度，避免因为悬伸过长影响主轴刚性；流体通路的接口设置在固定座的侧方，和主轴内部的原有内冷通道直接连通，不需要额外改造主轴的内部结构，适配性更强。刀具侧的对接座外形和标准刀柄的安装接口尺寸匹配，可以直接替换原有普通刀柄的锁紧结构，不需要重新制作刀具夹持部分，降低了改造成本。锁销的运动轨迹做了限位设计，伸出和缩回的极限位置都有硬限位保护，即使伺服出现过冲，也不会让锁销脱出导向孔，导致机构卡死。

　　实际使用中，这套机构的换刀动作可以和机床原有的换刀逻辑完全匹配，不需要额外增加复杂的控制步骤，伺服驱动的齿轮传动结构传动效率高，锁紧力可以通过伺服的扭矩参数做精准调整，针对不同重量、不同切削负载的刀具，可以设置对应的锁紧扭矩，既保证锁紧可靠，也不会因为锁紧力过大损坏对接面。流体通路在锁紧状态下的密封性能可以满足常规内冷切削的压力要求，不会出现介质泄漏的问题，当锁销释放时，流体通路会自动断开，接口处的密封结构会自动封闭端口，避免管路内残留的切削液滴落到工作台或者刀库内，保持加工环境整洁。整个机构的运动部件都做了耐磨处理，锁销和导向孔之间采用自润滑材料衬套，长期反复换刀也不会出现磨损间隙，保证长期使用的重复定位精度。
