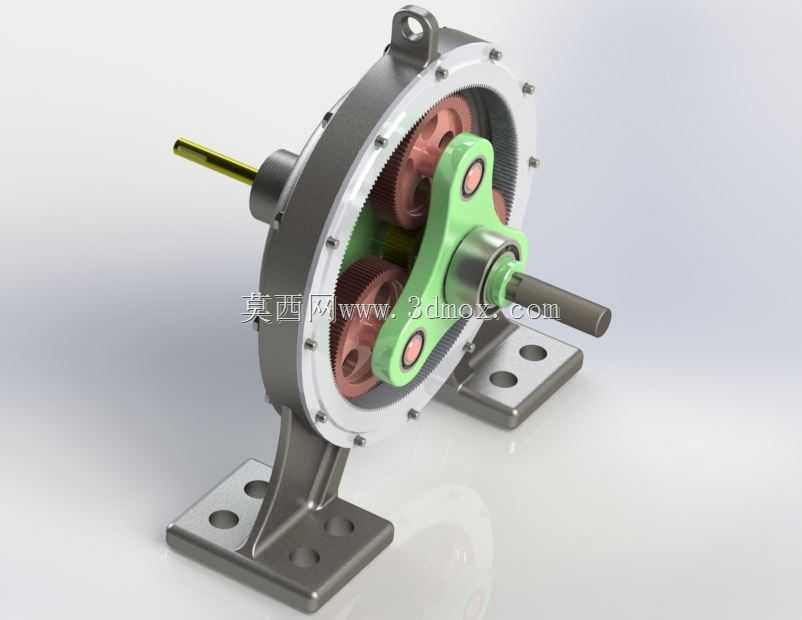

带安装支座的行星齿轮传动装置结构

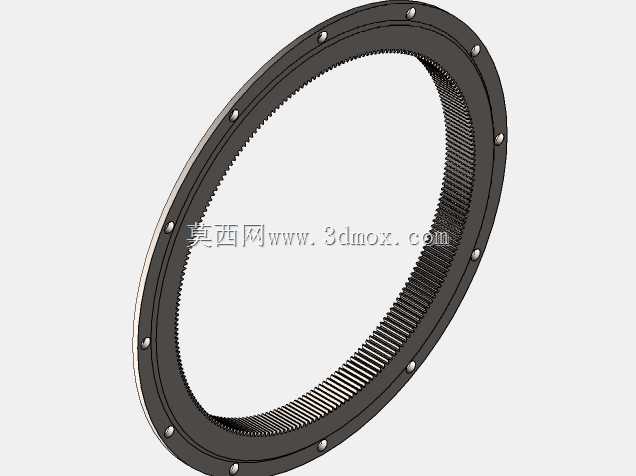

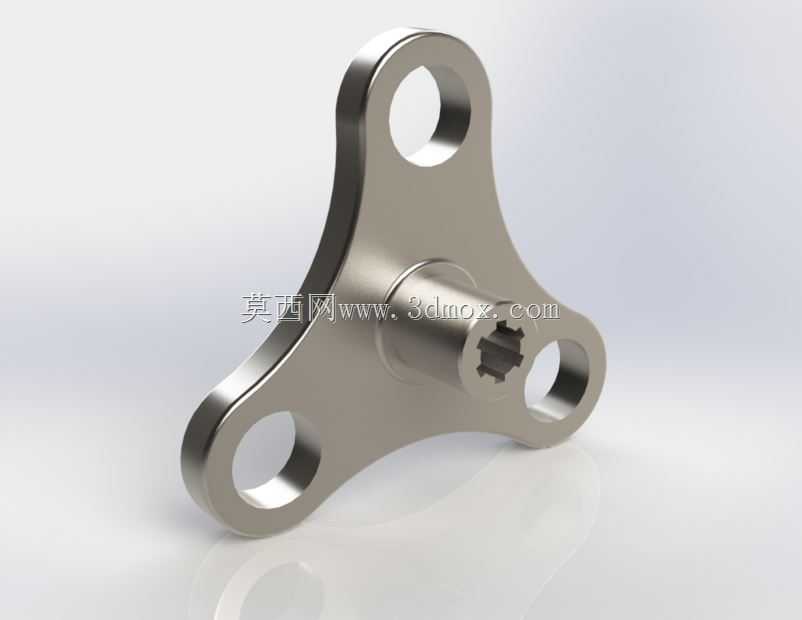

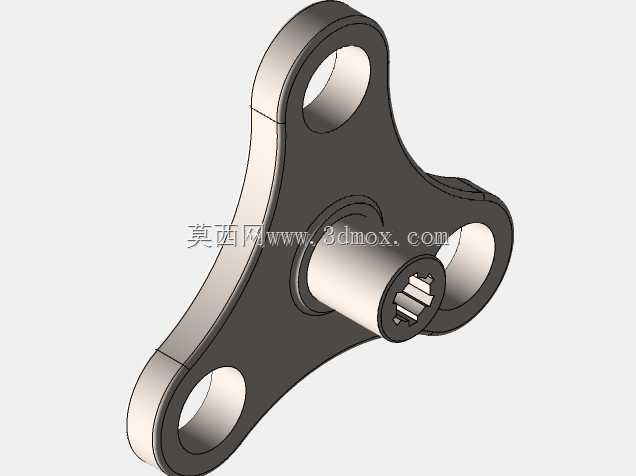

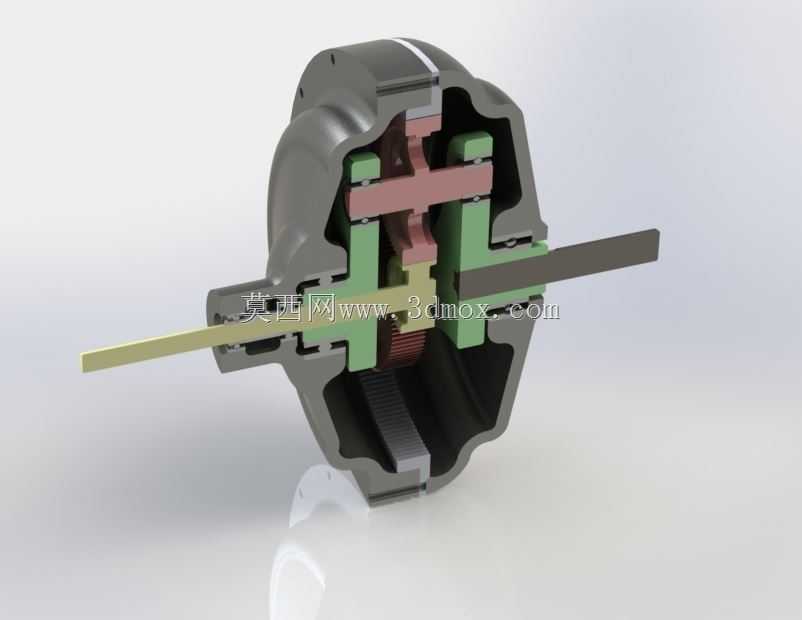

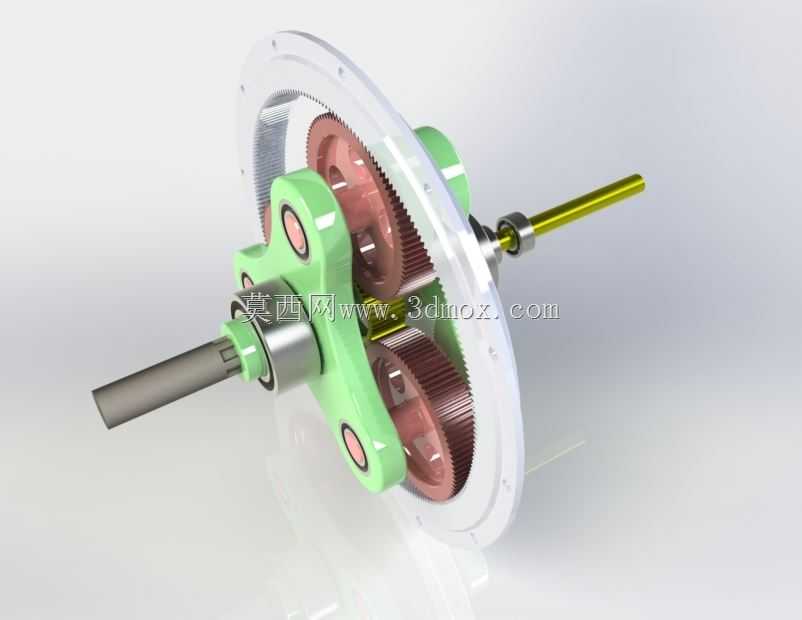

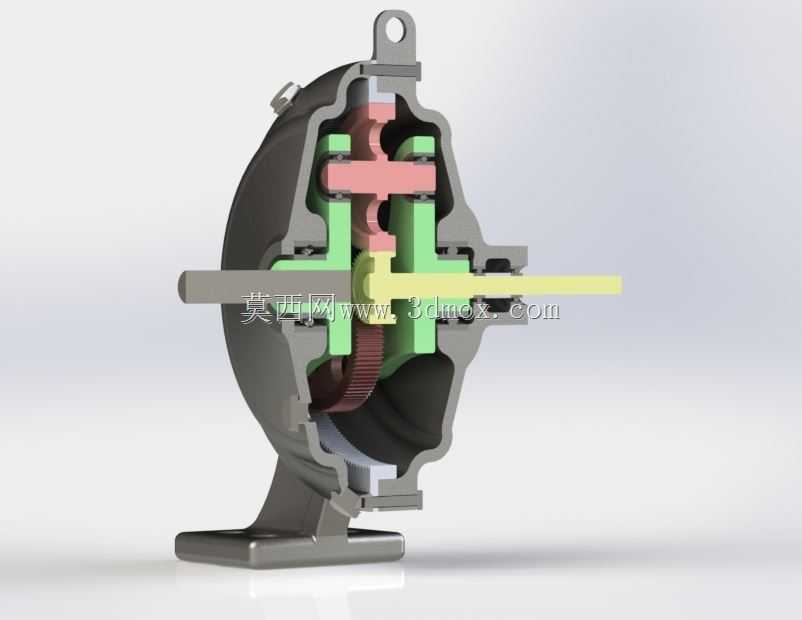

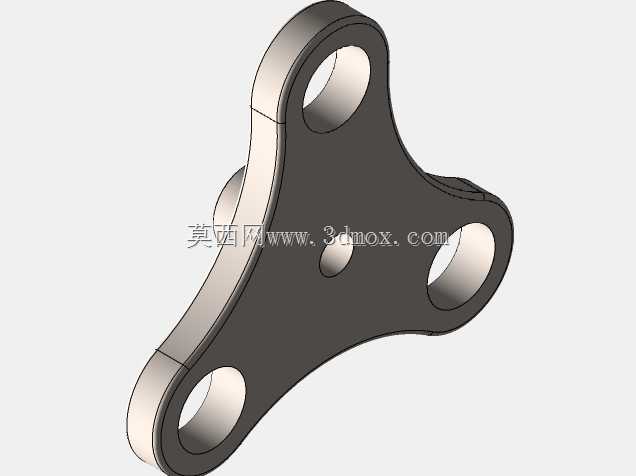

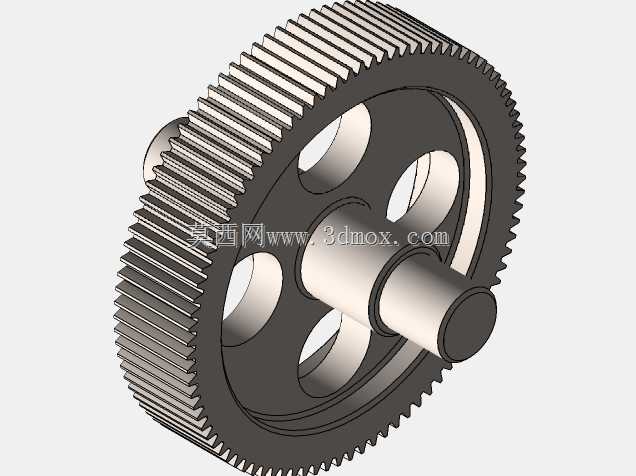

　　这款行星齿轮传动结构，核心采用NGW型行星传动构型，日常在轻工输送线、小型自动化设备动力匹配、农机辅助传动单元里都能见到它的应用场景，核心作用是在有限安装空间内实现大传动比的动力减速与扭矩放大，相比同功率等级的定轴齿轮箱，它的径向尺寸能压缩近40%，非常适合安装空间受限的动力排布场景。从结构设计逻辑来看，这套传动单元把太阳轮作为动力输入端，直接连接驱动电机输出轴，三个行星轮通过滚针轴承安装在行星架的偏心销轴上，齿圈采用过盈配合加定位销的方式固定在箱体内壁，动力最终通过行星架的输出轴传递给下游负载，这种固定齿圈、太阳轮输入、行星架输出的构型，能实现单级3-10的传动比，传动效率稳定在96%以上，适合连续运转的工况。

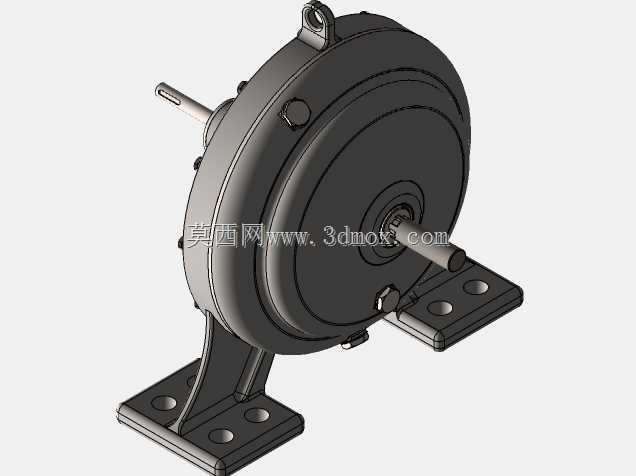

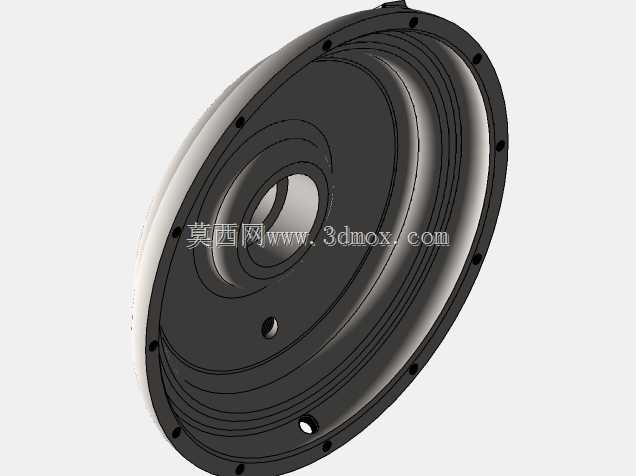

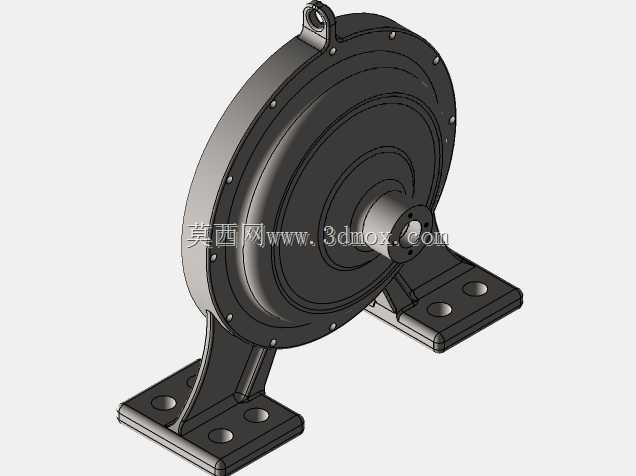

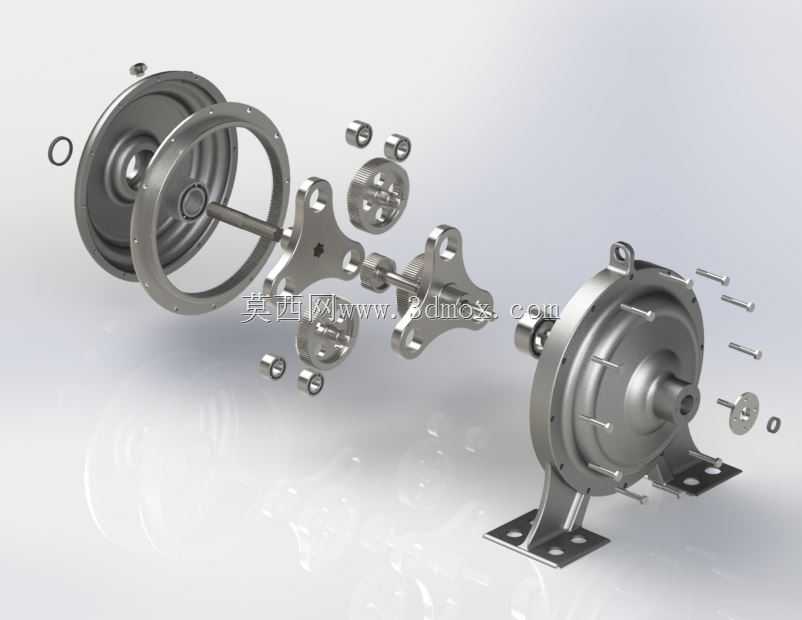

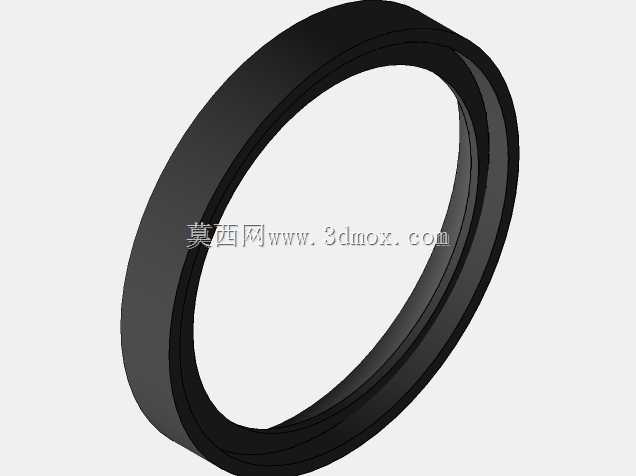

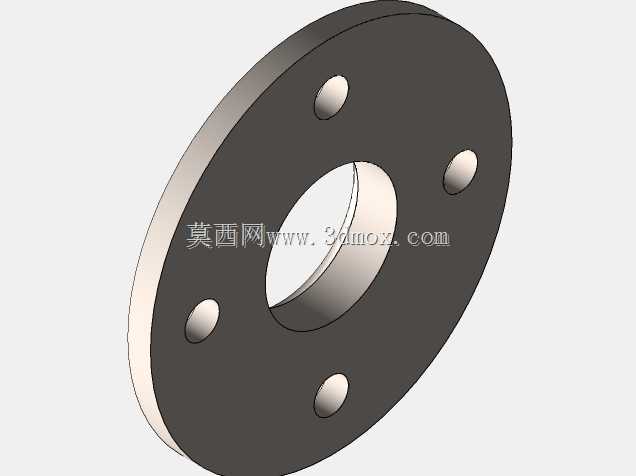

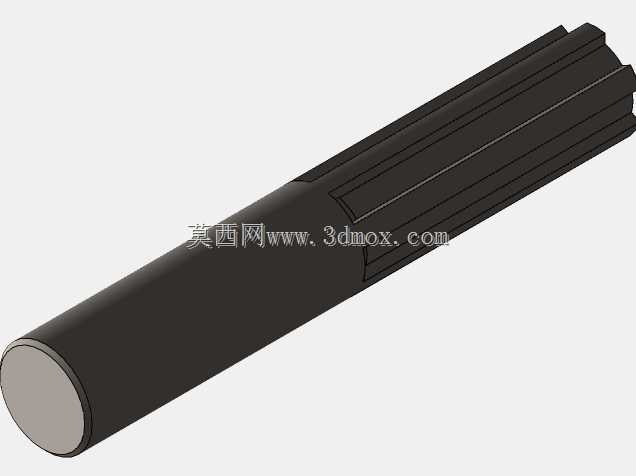

　　设计时特意将行星轮的销轴做了偏心处理，装配时可以通过调整偏心角度来补偿齿轮加工带来的齿侧间隙误差，不需要额外增加间隙调整垫片，既简化了装配工序，也能保证长期运转后齿面磨损时的间隙补偿，降低运维难度。箱体采用分体式结构，前后端盖通过内六角螺栓与主箱体连接，结合面处开有密封槽放置O型密封圈，能防止润滑油泄漏同时阻挡外界粉尘进入箱体内，适配多粉尘的车间作业环境。底部的安装支座与主箱体采用一体化铸造成型，支座上开有四个长圆形安装孔，安装时可以在小范围内调整轴向位置，降低安装基座的加工精度要求，安装孔的孔径适配M10的膨胀螺栓或机牙螺栓，能满足不同安装基面的固定需求。输入轴与输出轴分别从箱体两端伸出，轴端都设计有标准键槽，

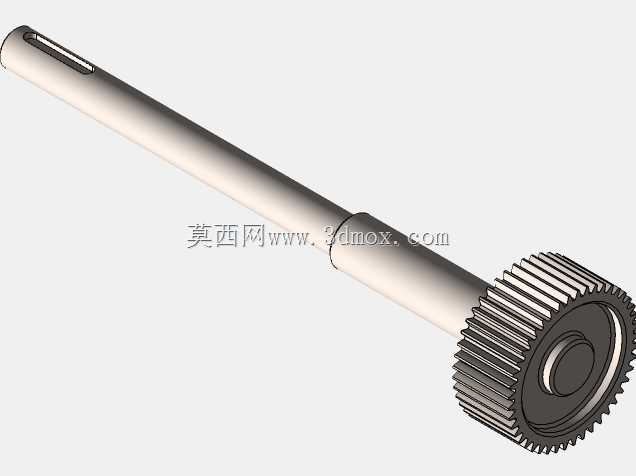

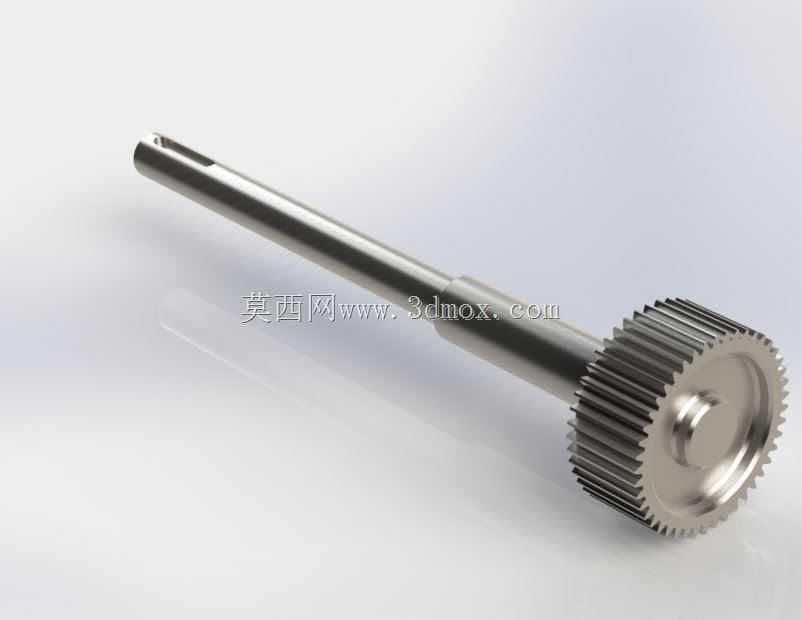

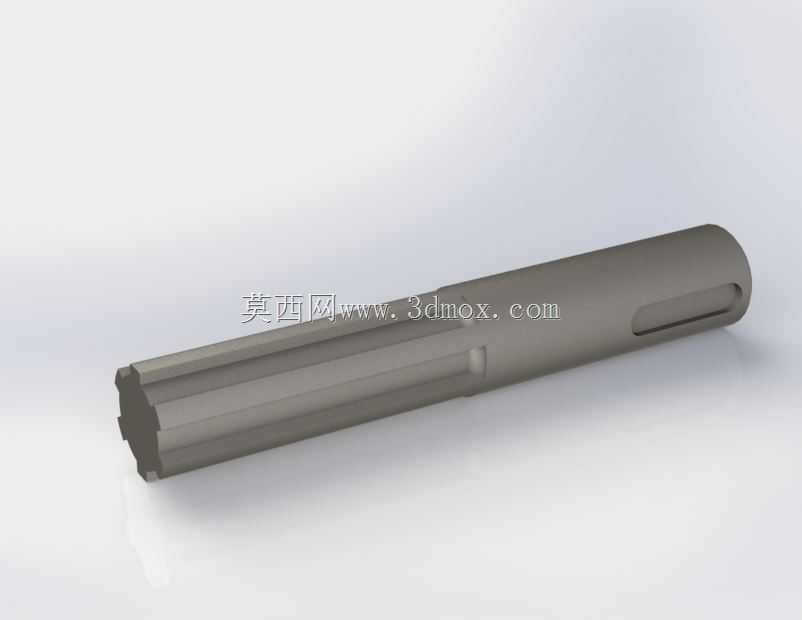

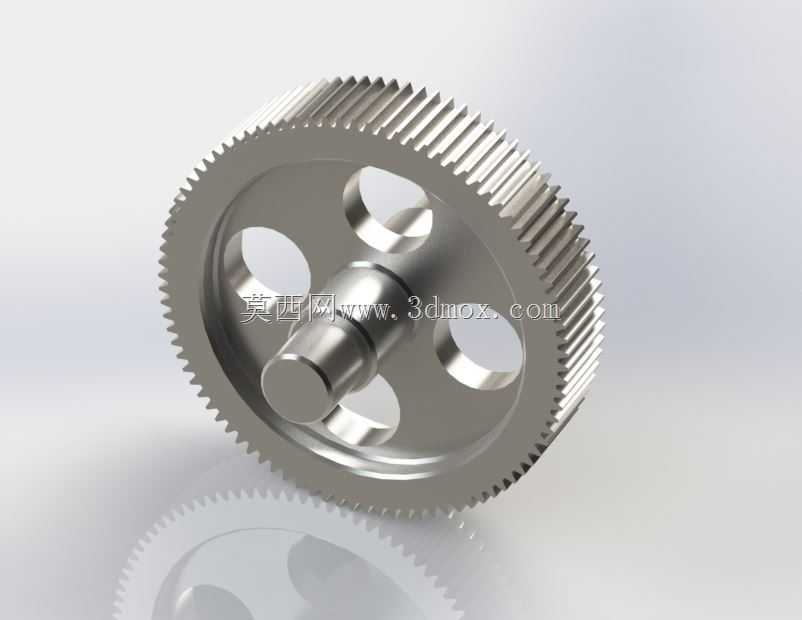

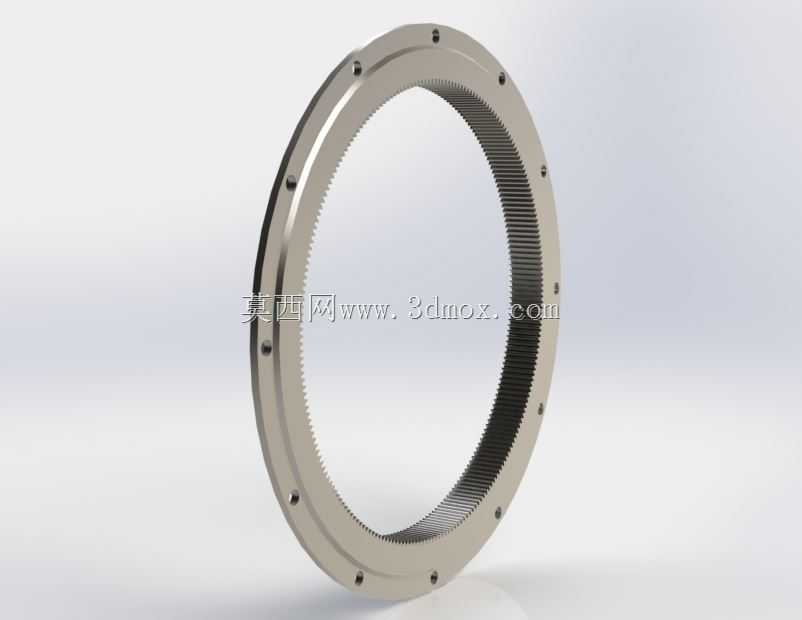

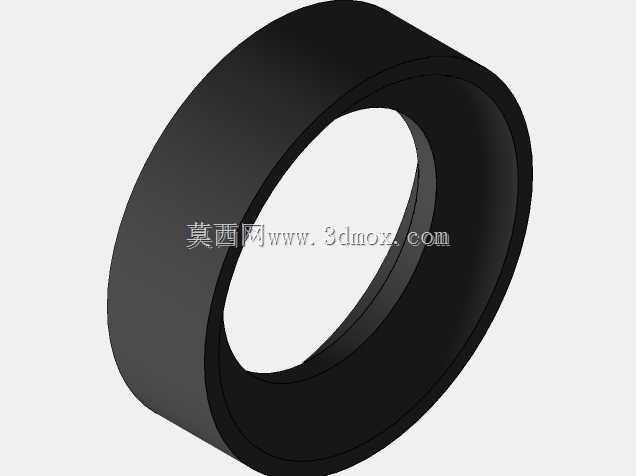

　　可直接通过平键连接联轴器、带轮或链轮，不需要额外加工轴连接结构，轴伸处采用骨架油封进行动密封，能适配最高3000转每分钟的输入转速，不会出现密封件过早磨损的问题。从安装边界来看，整个传动单元的总长度控制在210mm以内，主体最大外径为140mm，底部安装面到输出轴中心的高度为80mm，安装孔的中心距横向为120mm、纵向为60mm，选型时可以直接匹配现有安装基座的尺寸，不需要额外做安装支架的改造。齿圈、太阳轮与行星轮都采用20CrMnTi材料渗碳淬火处理，齿面硬度达到HRC58-62，芯部韧性充足，能承受短时1.5倍额定负载的冲击，不会出现断齿问题；行星架采用球墨铸铁铸造后加工，具备足够的结构刚性，

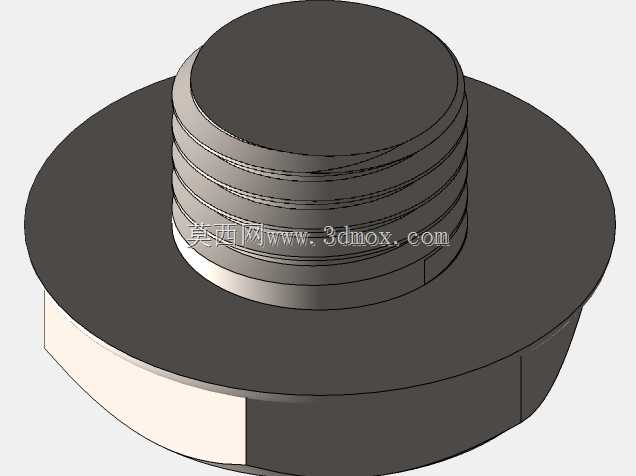

　　在满负载运转时不会出现行星架变形导致的齿轮偏载问题。日常使用时，箱体内加注GB/T5903规定的L-CKC220工业齿轮油，油位高度刚好浸没最下方行星轮的三分之一齿高，既可以保证齿轮啮合面的充分润滑，也不会因为注油过多导致运转时搅油损失过大、箱体温度异常升高。箱体顶部设计有吊环安装孔，装配或搬运时可以安装吊环进行起吊，避免人工搬运时磕碰轴伸或安装面，影响装配精度。这套结构的设计没有采用多余的冗余结构，所有零部件都兼顾了加工工艺性与装配便利性，比如端盖的螺栓孔采用均匀排布设计，加工时可以通过分度头一次装夹完成所有孔位加工，不需要多次找正；行星轮的内孔与滚针轴承采用标准配合尺寸，可直接采购标准滚针轴承进行装配，不需要定制非标轴承，大幅降低了生产与后期维护的配件成本。在实际工况匹配中，这套传动结构可以适配额定输入功率30kW级别的动力输入，1档工况下输出端锁止时可以实现直接传动，3档工况下能实现大减速比的扭矩输出，可覆盖多数中小型设备的动力减速需求，不管是配套新设备设计还是旧设备的传动单元改造，都能直接参考这套结构的尺寸参数进行适配，不需要做大幅的结构调整。
