CA6140车床操作面板圆形控制按钮

　　这款圆形按钮是CA6140普通车床操作面板上的典型手动控制元件，主要承担主轴启停、冷却泵通断、快速移动触发等操作指令的输入任务，在机床操作站、悬挂按钮站以及电气控制柜门板上都有同类结构的广泛应用。从整机布局来看，操作者在进给手轮与刀架手柄之间频繁切换视线与手部动作，按钮的按压行程、反馈力度与帽檐直径直接影响连续作业时的操作准确度，因此建模时把人机交互部分放在与螺纹安装结构同等重要的位置处理。

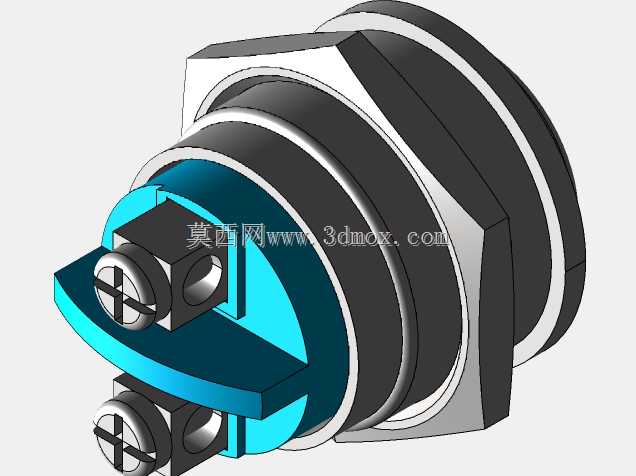

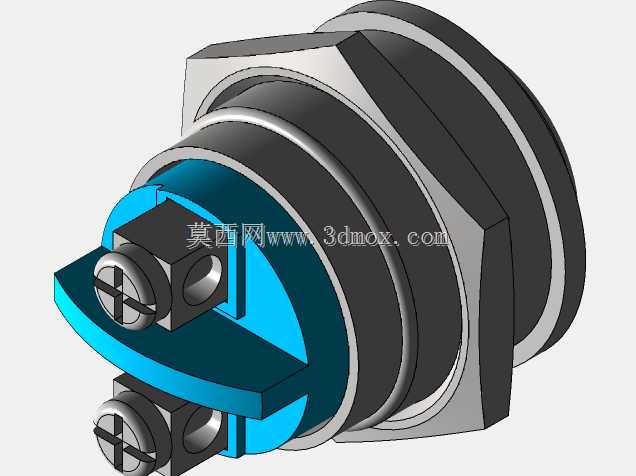

　　结构上，模型沿轴向依次拆分为按压帽、金属压圈、带外螺纹的安装本体、六角锁紧面、尾部接线端以及蓝色密封隔套。前端圆形按压帽采用略凸出面板的造型，边缘做圆滑过渡，既方便手掌或单指盲操作，又能避免尖锐棱角长期按压造成的不适感。中部连续外螺纹用于穿过面板预制孔，配合后侧六角螺母夹紧门板；建模时保留了完整牙型与退刀槽，装配时可直接校核螺纹旋合长度、螺母贴合面以及面板开孔边界，判断不同板厚下的适配范围。

　　蓝色环状件位于安装法兰与尾部之间，对应实际产品中的密封与定位部位，能够在面板开孔处形成阻隔，减少切削液、油污和粉尘向按钮内部渗入，这一点在车床飞溅环境中尤为关键。尾部伸出的接线端带连接孔位，便于与控制线端子或触点模块对接；三维状态下可检查导线弯曲半径、端子与柜内其他元件的安全间隙，以及按钮后部所需的维护手空间。

　　设计思路上，该模型没有把按钮简化成单一圆柱体，而是将按压帽、螺纹段、锁紧面、密封段和接线端分层表达，使干涉检查能够覆盖面板前后两侧。安装边界方面，需要重点关注面板开孔直径、螺纹有效长度、六角螺母对边尺寸以及按钮尾部伸出长度；在密集排布的按钮站上，还应结合相邻按钮中心距，确认手指按压时不会误触周边元件。对于机床改造、电气面板设计和教学实训而言，这种完整结构能够直接用于开孔定位、装配演示与操作姿态校核，也便于在三维总图中还原CA6140车床操作区域的真实布置关系。
