挤出机螺旋输送分配喂料绞龙结构

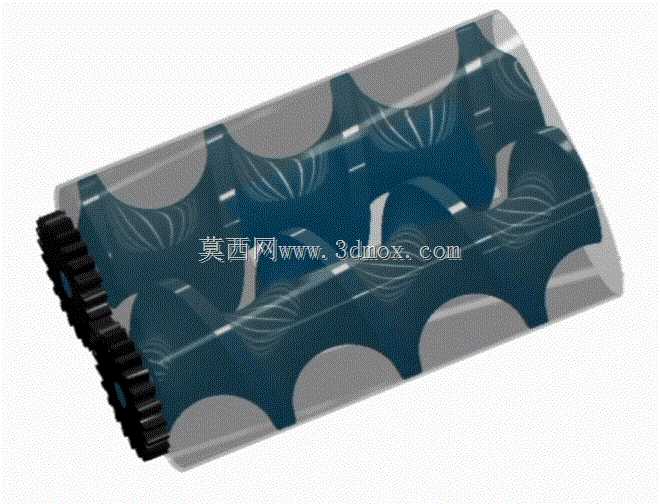

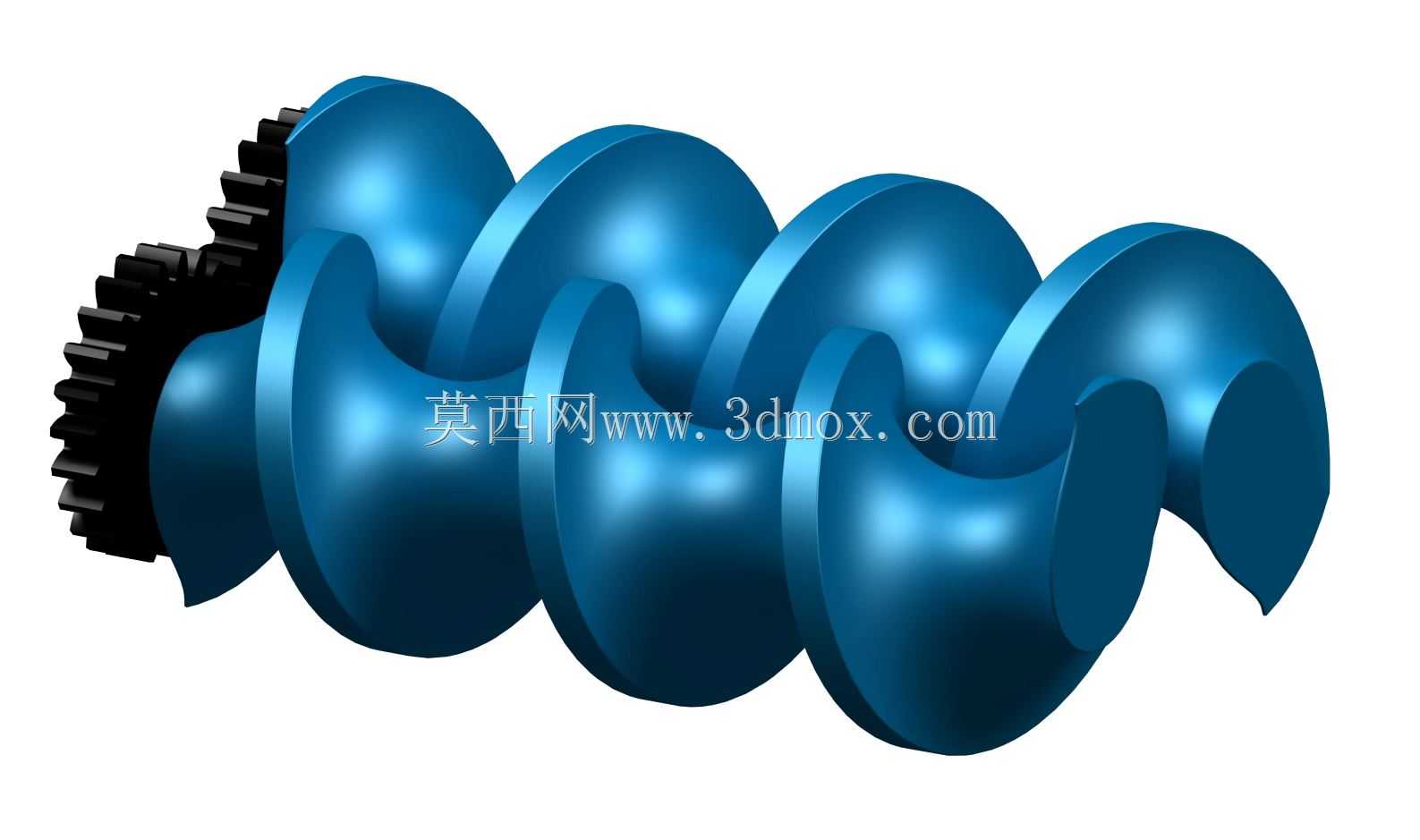

　　该螺旋绞龙部件主要面向塑料挤出、面团连续输送、粉体定量给料以及粘稠物料推送场景，在整机中承担把上游料斗内物料沿轴向连续向前推移、均化并分配到下游成型工位的作用。工作时端部齿轮接受减速箱输出扭矩，带动整根螺旋体在筒体内回转，螺旋叶片的螺旋升角将周向转动转化为轴向推力，物料被嵌在叶片与筒壁之间无法随轴空转，只能沿槽体向前移动；针对面团这类高粘性、易抱轴物料，叶片型面采用大半径圆弧过渡，避免直角根部积存死料，推送过程中同时完成揉压与排气，使料流密度更均匀。

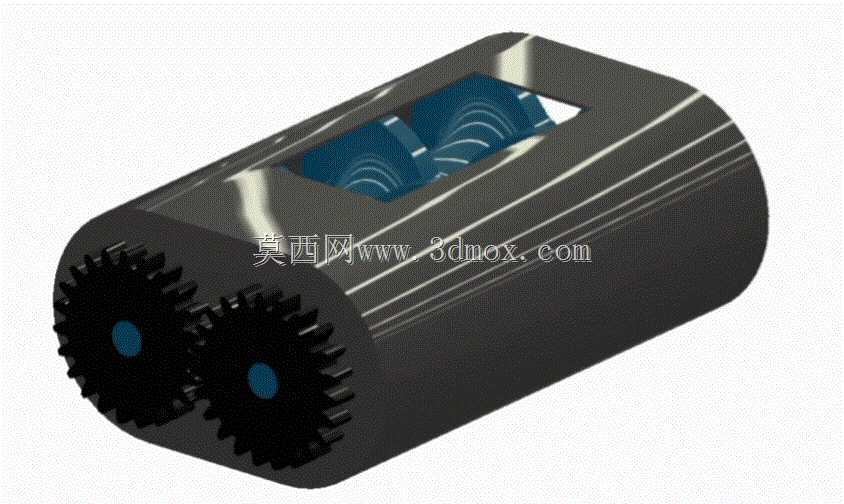

　　建模阶段先按输送量要求确定螺杆有效直径与螺距配比，螺距过大会导致物料回流、建压不足，螺距过小则填充率偏低、输送效率下降；再沿轴向阵列生成等厚螺旋叶片，叶片外缘与机筒内壁保留均匀运转间隙，既防止金属剐蹭，又能减少间隙返料。端部传动齿轮与螺旋体同轴布置，齿轮分度圆、齿宽按传递扭矩校核，齿根与轴肩衔接处设置圆角，降低交变应力集中；齿轮端面预留轴向定位台阶，装配时可通过轴套与锁紧件限制螺旋轴窜动。

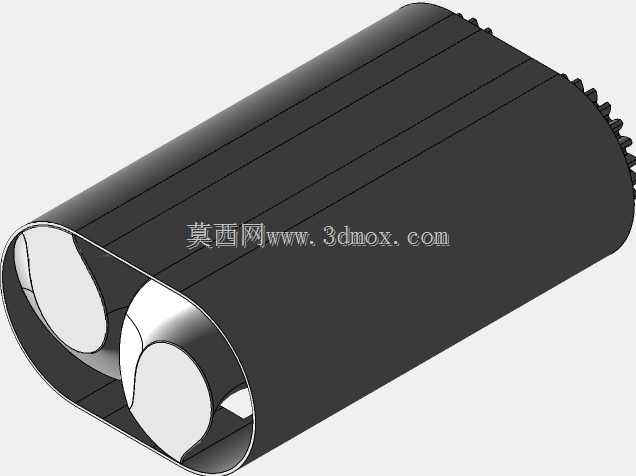

　　结构边界方面，螺旋主体的最大回转直径需与配套机筒内径匹配，轴向总长覆盖进料段至出料口的完整推送行程，齿轮外圆不得超出筒体安装法兰的外接轮廓，避免与减速箱壳体发生干涉。螺旋叶片的轴向端面做圆滑收束，出料端无突出锐边，防止物料挂附；中心轴的两端轴颈分别对应前端支撑轴承与后端传动连接位，轴颈同轴度需在建模装配约束中统一基准，保证回转时叶片外缘跳动量受控。

　　从整机适配角度，该部件可根据物料特性调整叶片头数与螺旋升角：输送颗粒料时采用深槽大单头结构提升填充效率，输送粘稠面团时适当减小螺距、增大叶片厚度，保证推送刚性；三维建模中完整保留齿形、叶片曲面与轴段台阶，可直接用于干涉检查、输送行程模拟以及机筒内腔的配套设计，工程人员调取后能快速校核安装距、支撑跨距与传动对接尺寸，减少整机布局阶段的反复改型。
