2.54mm直插单排排针连接器结构

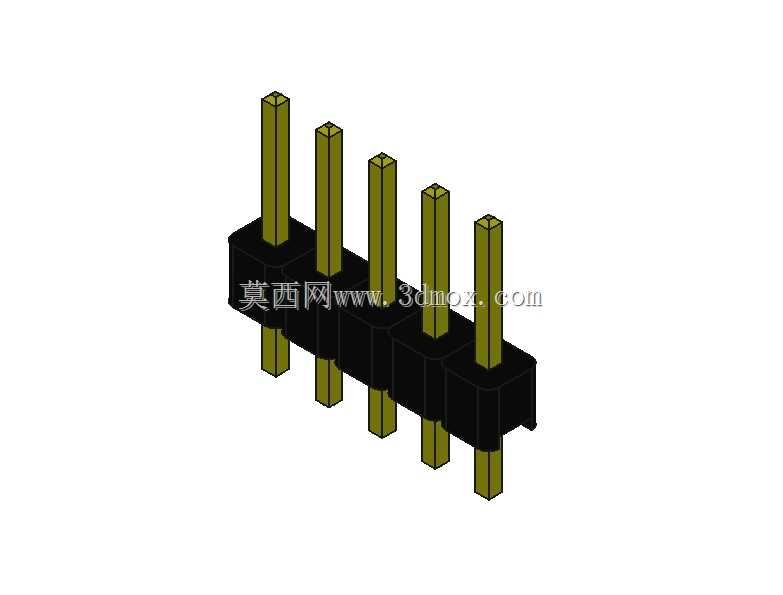

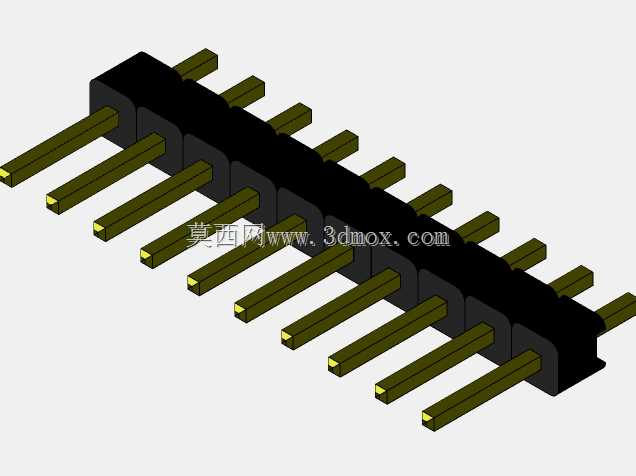

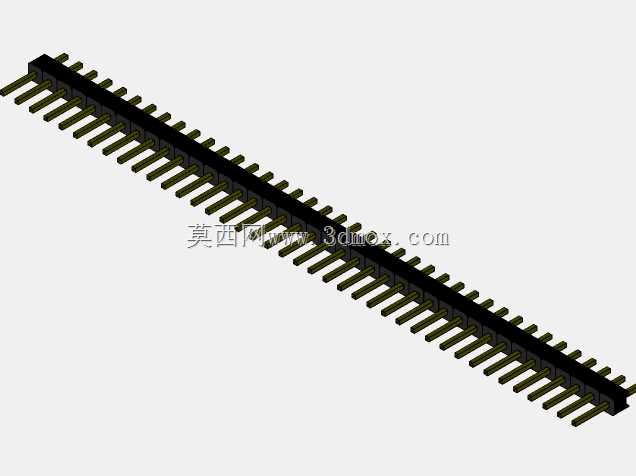

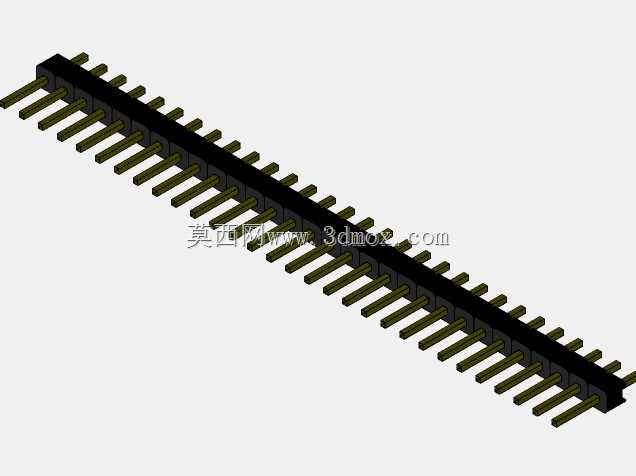

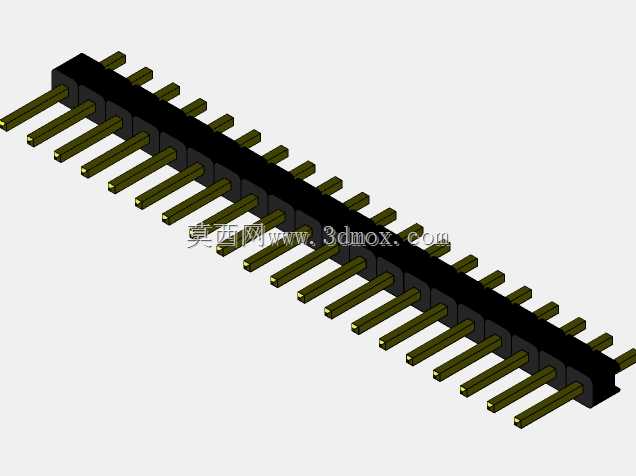

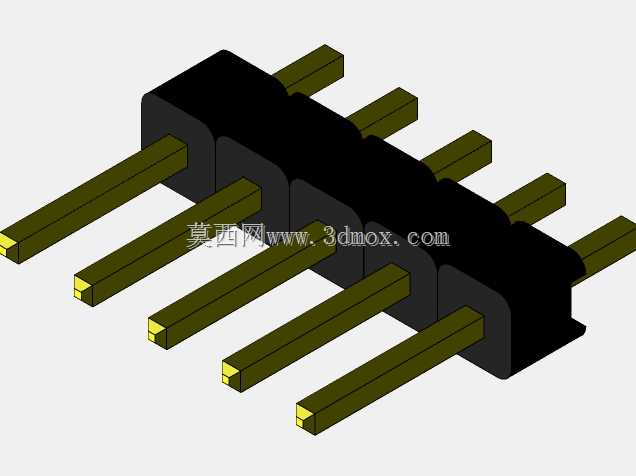

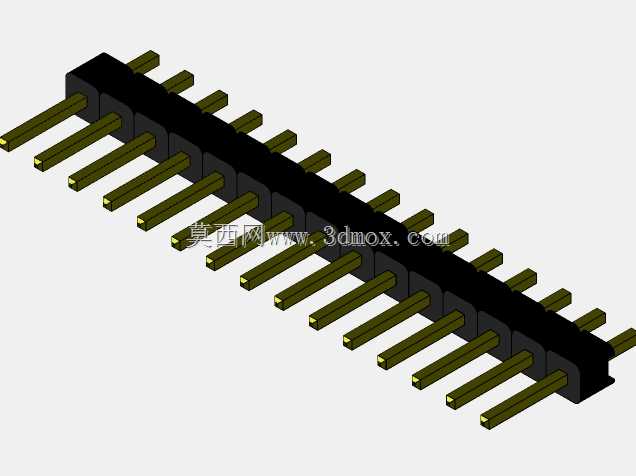

　　该结构对应电子设备内部常见的板对板、线对板基础连接元件，采用2.54mm标准引脚间距，覆盖1至40引脚的直排规格，可适配控制板、驱动板、电源模块、实验开发板等多种PCB装配场景。黑色绝缘基座采用工程塑料注塑成型，沿长度方向等距开设引脚固定孔，孔位与引脚一一对应，既保证相邻引脚之间的电气绝缘距离，也为金属插针提供可靠的定位与支撑。插针为方形截面铜质引脚，表面做镀锡或镀金处理，上下两段分别伸出基座两侧：上段用于对接母座、杜邦线或线束端子，下段穿过PCB焊盘孔后经波峰焊或手工焊接固定在电路板上。建模时先以引脚中心距2.54mm为基准建立阵列骨架，单针截面、基座宽度与插针伸出长度均按常规直插排针的装配边界还原；绝缘座按连续塑封体绘制，

　　端部保留挡边与定位轮廓，引脚与基座之间的配合段做包胶嵌入处理，避免出现针体悬浮的几何错误。从整机布局角度看，这类排针通常布置在PCB板边，用于外接按键板、显示模块、传感器线束或调试接口；选型时需要核对引脚数量、针长、塑高以及板上预留的焊盘孔径，同时要考虑插拔方向与周边元件的安全间隙。直针形态相比弯针更适合垂直插拔、面板内侧接线以及多层板堆叠间距较小的场合，焊接后针脚垂直度直接影响母座对插顺畅度，因此模型中针体与基座保持严格正交，阵列间距统一，便于在结构设计阶段直接导入电路板装配，检查外壳开孔、线束走向和插拔操作空间。该连接件结构简单但使用频率高，三维外形完整表达了绝缘本体、双排伸出针脚和连续针位布局，可用于机柜电控、小家电控制、工业自动化模块以及教学实验装置的连接方案校核。
