管壳式列管换热设备三维结构设计

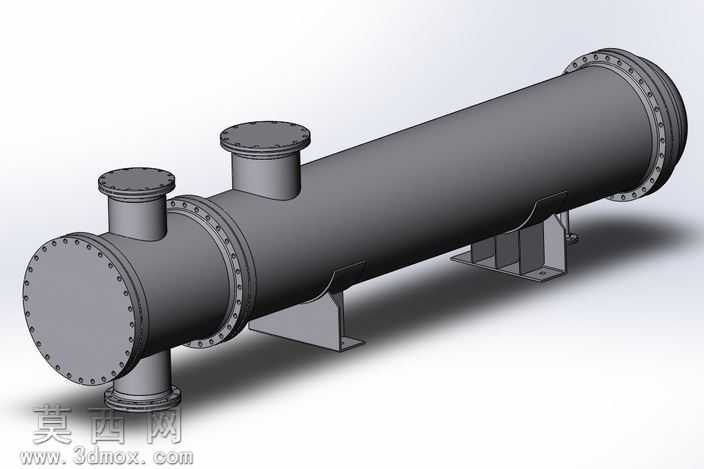

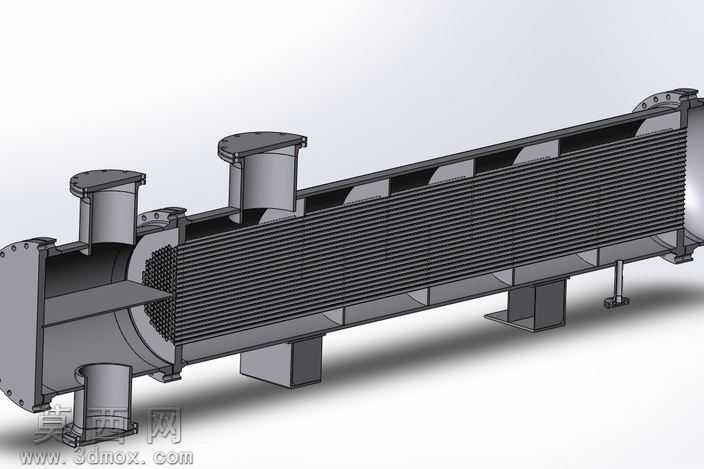

本作品为管壳式列管换热器的三维参数化设计模型，建模过程严格遵循压力容器设计规范与换热器行业制造标准，在三维建模环境中完成全零部件的参数化搭建，首先对整体结构进行模块化拆分，将设备划分为筒体管箱组件、换热管束组件、折流板支撑组件、管板法兰组件、进出口接管组件、鞍式支座组件六大独立模块，各模块间通过标准配合关系完成总装约束，保证模型装配逻辑与实际生产装配流程完全一致。建模阶段对核心换热管束进行阵列化参数设计，可通过调整管束数量、管径、管长参数快速适配不同换热工况需求，折流板采用标准弓形缺口结构，按照等间距排布规则完成定位装配，既保证壳程流体的扰动效果提升换热效率，又对细长换热管束形成有效支撑，避免管束受流体冲击产生振动变形。管板与筒体、管箱的连接法兰采用标准压力容器法兰规格，密封面结构、螺栓孔排布均符合行业通用标准，进出口接管根据管程、壳程的介质流向分别布置在管箱端部与筒体侧方，接管端部预留标准法兰连接位，可直接对接外部管路系统。鞍式支座按照卧式容器支座标准设计，包含底板、腹板、加强筋等完整结构，可满足设备的承重安装需求。材质渲染阶段针对不同零部件的实际应用材质进行区分设置，筒体、管箱、法兰、支座等承压碳钢部件赋予哑光金属钢材材质，表面添加轻微的氧化质感还原工业设备真实外观，换热管束采用光亮金属材质体现内部精密构件的加工质感，密封垫片赋予非金属橡胶材质，不同材质的视觉区分可清晰展现设备的结构层次。渲染过程采用剖视视角展示设备内部结构，可直观呈现换热管排布、折流板安装位置、管程壳程分隔结构，清晰展示冷热流体在设备内部的流动路径：管程流体从一端管箱进入，经换热管束内部流向另一端管箱流出，壳程流体从筒体侧方接管进入，在折流板的导流作用下横向冲刷换热管束外壁，与管内流体完成热量交换后从另一侧接管流出。设计过程中充分考虑设备的制造工艺性，所有焊缝位置、加工圆角、装配间隙均按照实际生产要求进行预留，避免出现无法加工的不合理结构，模型整体结构完整，细节还原度高，可用于换热器结构教学、产品方案展示、工程设计参考等场景，能够帮助使用者直观理解管壳式换热器的工作原理与结构组成。
