炼油化工用高压管壳式换热设备结构设计

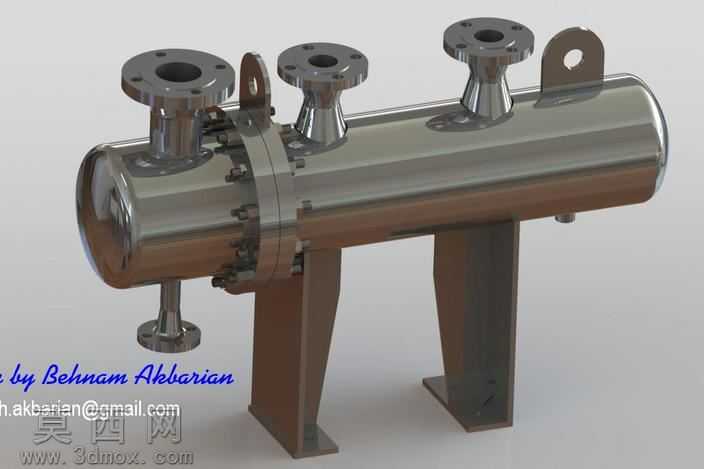

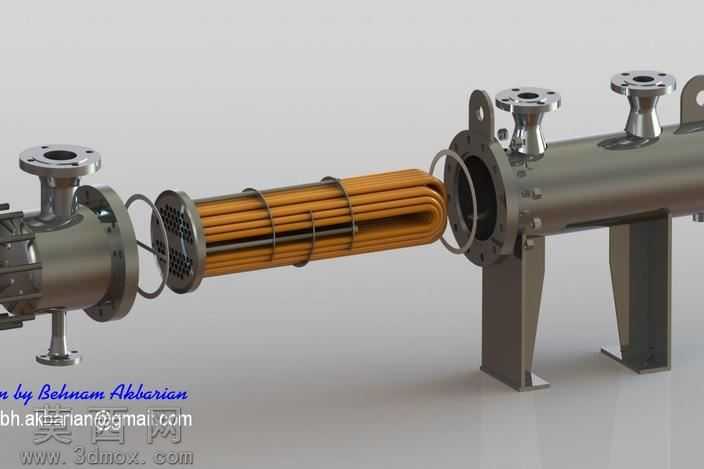

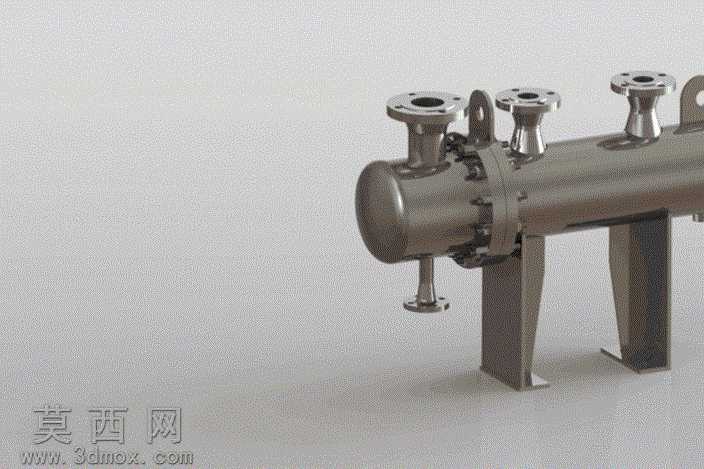

本模型采用SolidWorks2012进行全参数化三维建模，整体建模过程遵循压力容器设计规范，严格按照管壳式换热器的实际生产加工逻辑完成各部件的结构搭建。建模初期先完成整体方案规划，确定固定管板式的结构形式，适配高压工况的使用需求，首先绘制卧式承压外壳的主体轮廓，采用拉伸、凸台等特征完成筒身建模，两端采用标准椭圆形封头结构，通过法兰连接实现筒身与封头的可拆卸装配，满足后期检修与管束更换的需求。管束部分按照标准换热管排布规则完成阵列建模，管板与换热管采用贴合约束模拟实际胀接加焊接的连接形式，折流板按照等间距排布完成建模，通过拉杆与定距管实现折流板的位置固定，引导壳程流体形成错流提升换热效率。进出口接管均采用标准法兰接口，分别在筒身上部设置两个壳程介质进出口、下部设置排污与放空接口，管程进出口设置在两端封头上，所有法兰接口均匹配对应压力等级的标准法兰尺寸，保证接口的通用性。支座采用鞍式支座结构，通过焊接特征完成支座与筒身的连接模拟，支座底部设置地脚螺栓安装孔，满足设备现场安装固定的需求。材质渲染阶段，为整体设备赋予哑光不锈钢金属材质，调整材质粗糙度与金属度参数还原工业压力容器的真实质感，法兰密封面、螺栓紧固件等部位单独赋予高光金属材质区分不同加工面的视觉效果，场景采用柔和的工业环境光进行渲染，清晰呈现设备的整体结构与各部件的装配关系，所有部件均保留完整建模参数，可根据实际工况需求调整筒身长度、换热管数量、法兰压力等级等参数，适配不同处理量与工况条件的换热场景设计参考。
