数控雕刻机触控显示操作面板结构

　　该触控显示操作面板主要面向小型数控加工设备、激光雕刻设备以及桌面级运动控制系统，作为人机交互终端承担参数设置、加工状态查看、坐标位置确认、文件选择和运行控制等任务。面板采用矩形薄型结构，正面为大面积显示区域，四周由黑色边框包覆，侧边布置安装固定孔，便于直接固定在设备外壳、控制盒或悬臂操作位上。

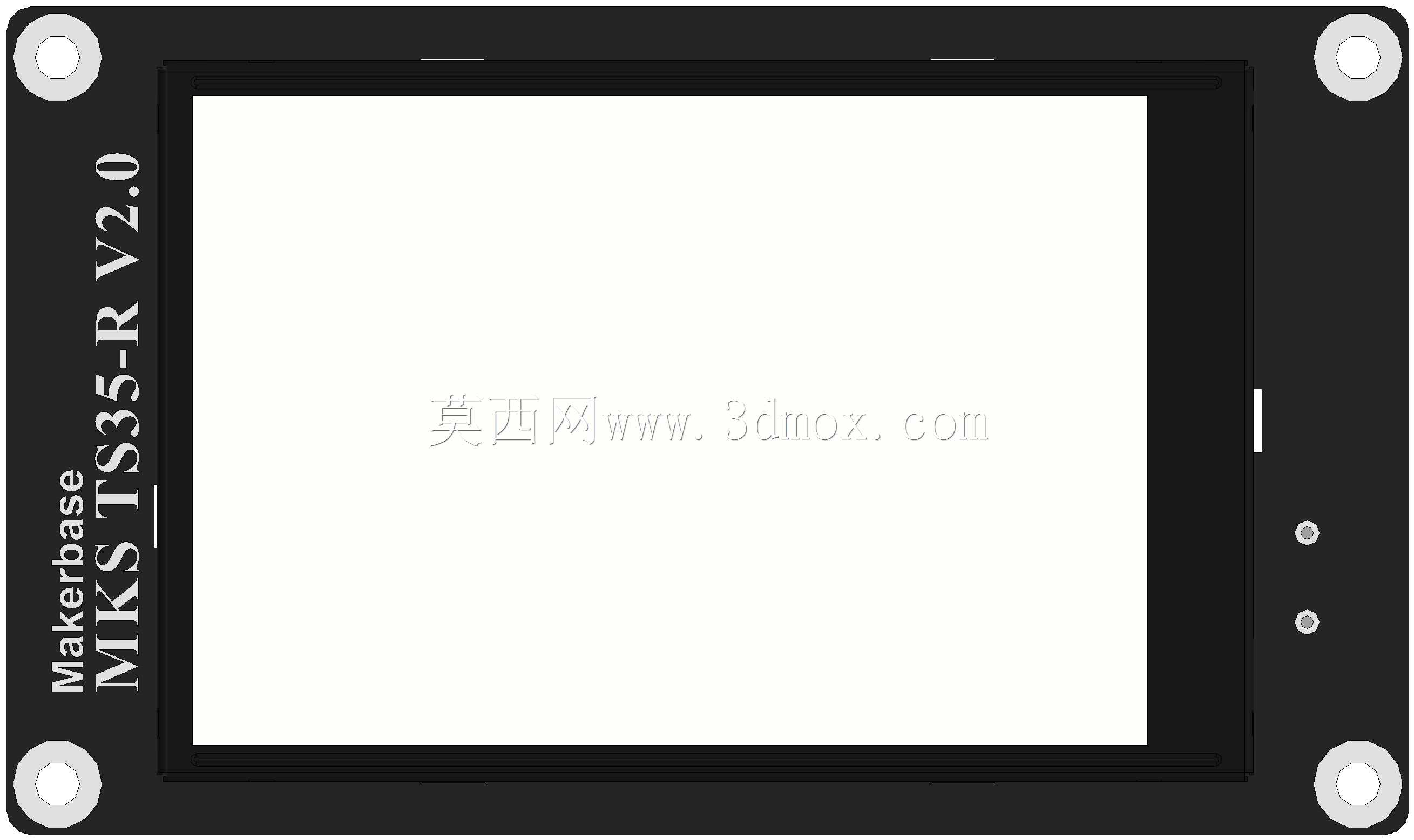

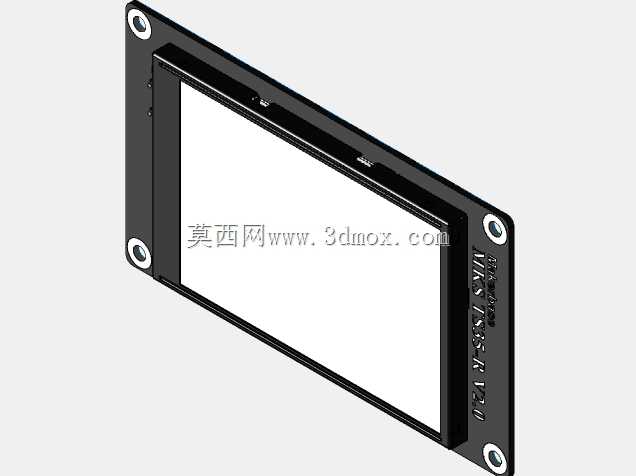

　　从实际装机角度看，这类显示终端需要兼顾可视面积、安装空间和防护边界。模型中显示屏占据主体区域，边框宽度控制较窄，能够在有限的操作面板上提供清晰的图形界面；外侧安装耳与壳体形成连续支撑，四个角部预留固定位置，装配时可通过螺钉将面板压紧在设备面板开孔处。安装边界应重点关注显示区域避让、背部连接器空间、线缆弯折半径以及维护拆卸距离，避免屏幕与机架、走线槽或控制板发生干涉。

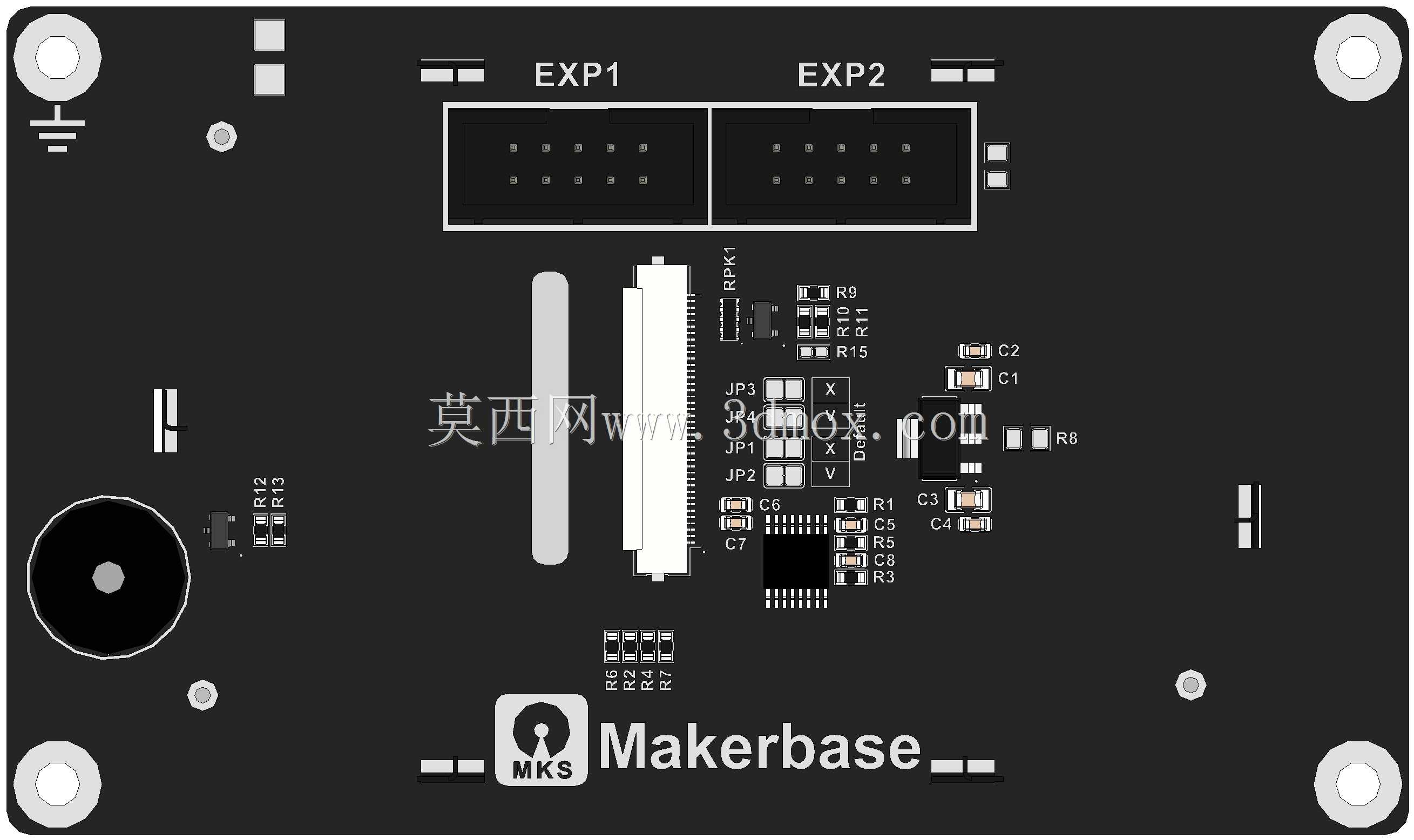

　　结构设计上，面板背部承担显示模组、驱动板和连接接口的容纳功能，侧壁厚度与加强区域需要保证装配后不易变形。前面板与显示面之间形成平整外观，侧边印刷或蚀刻型号标识，便于现场识别。对于数控雕刻和激光加工场景，操作人员经常需要近距离观察加工进度、调整进给速度、切换工作坐标，因此显示面板通常安装在视线容易到达、手部操作方便的位置；若设备处于粉尘或碎屑较多的环境，还应在实际装配时配合透明保护片、密封胶条或嵌入式安装框使用。

　　该模型对结构工程师的价值在于可直接核对面板外形、固定孔位、屏幕开口和背部占用空间。进行设备壳体设计时，可依据面板轮廓确定前面板开孔，依据安装耳位置布置螺钉柱，依据背部深度预留电子元件和线束空间。与主控系统配合时，显示终端并非独立承载部件，而是控制系统的可视化入口，因此建模时还需考虑接口方向、插拔操作空间以及与主控板之间的连接路径。

　　在桌面雕刻机、小型激光切割机、数控钻铣平台等设备中，薄型触控面板能够减少控制箱体积，使整机布局更加紧凑。模型呈现的边框、固定孔、侧部标识和整体比例，可用于操作面板外观评审、安装干涉检查、线束走向规划以及加工件开孔尺寸确认，为设备控制部分的结构细化提供直接参考。
