45度弯管注塑成型模具结构

　　这套结构针对45度油管类细长弯通塑件的批量注塑需求展开，成型对象属于流体输送管路中的异形接头件，常见于机床润滑管路、小型液压系统回油支路以及设备内部冷却油路，塑件两端需要保留对接接口，中段呈稳定弯折走向，不能在脱模过程中产生轴线偏移或内壁拉伤。

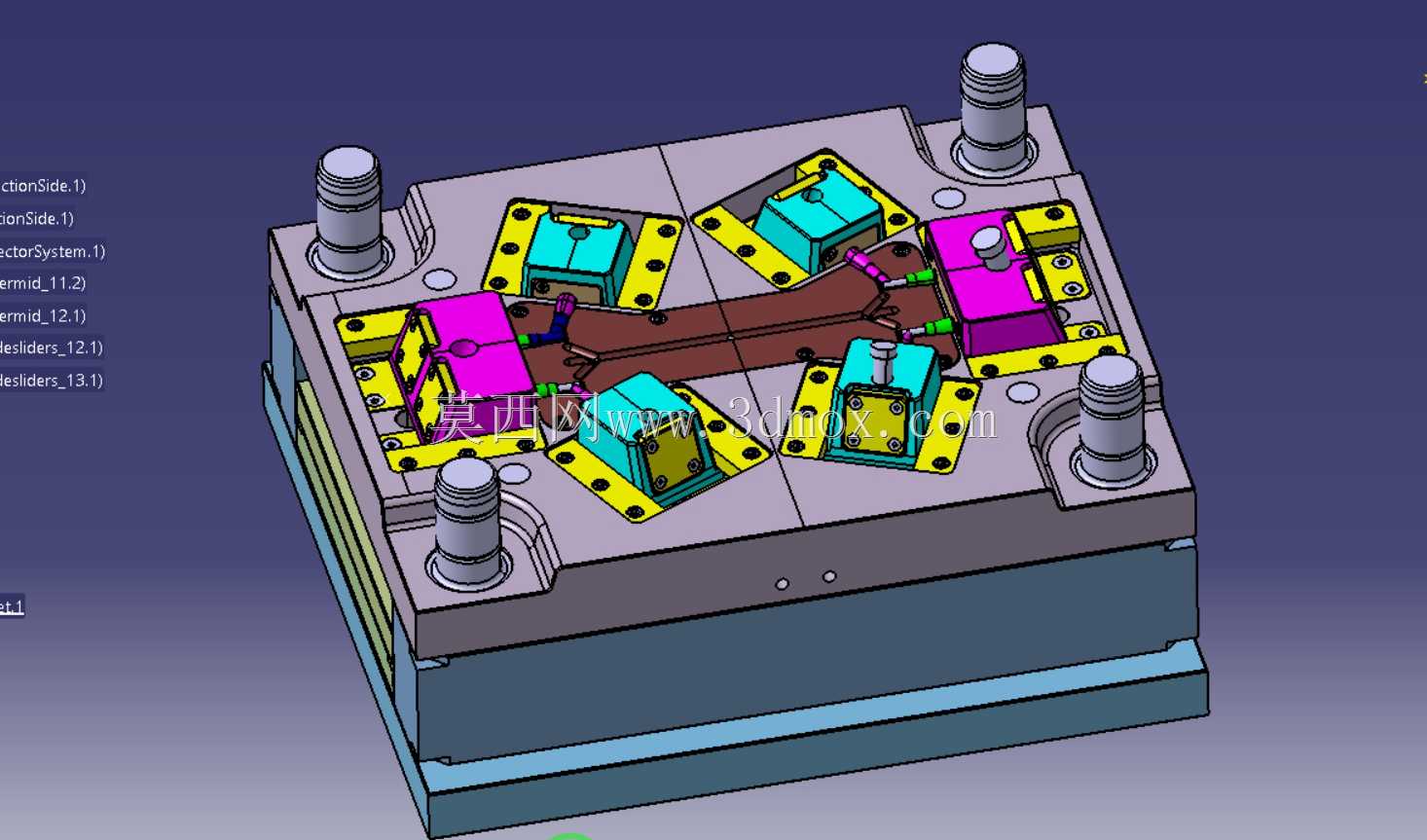

　　从模具总装关系看，模架采用标准四导柱对角导向布局，四根导柱分别布置在模板四角，合模时先于型腔接触完成对位，避免上下模因注塑机模板平行度误差造成型腔错位。下侧承载侧通过垫高模脚留出顶出空间，分型面沿塑件最大投影轮廓展开，主分型面取在弯管轴线所在平面，使上下型腔各承担约一半管身成型，开模后塑件随动模侧停留，再由顶出系统统一脱离。

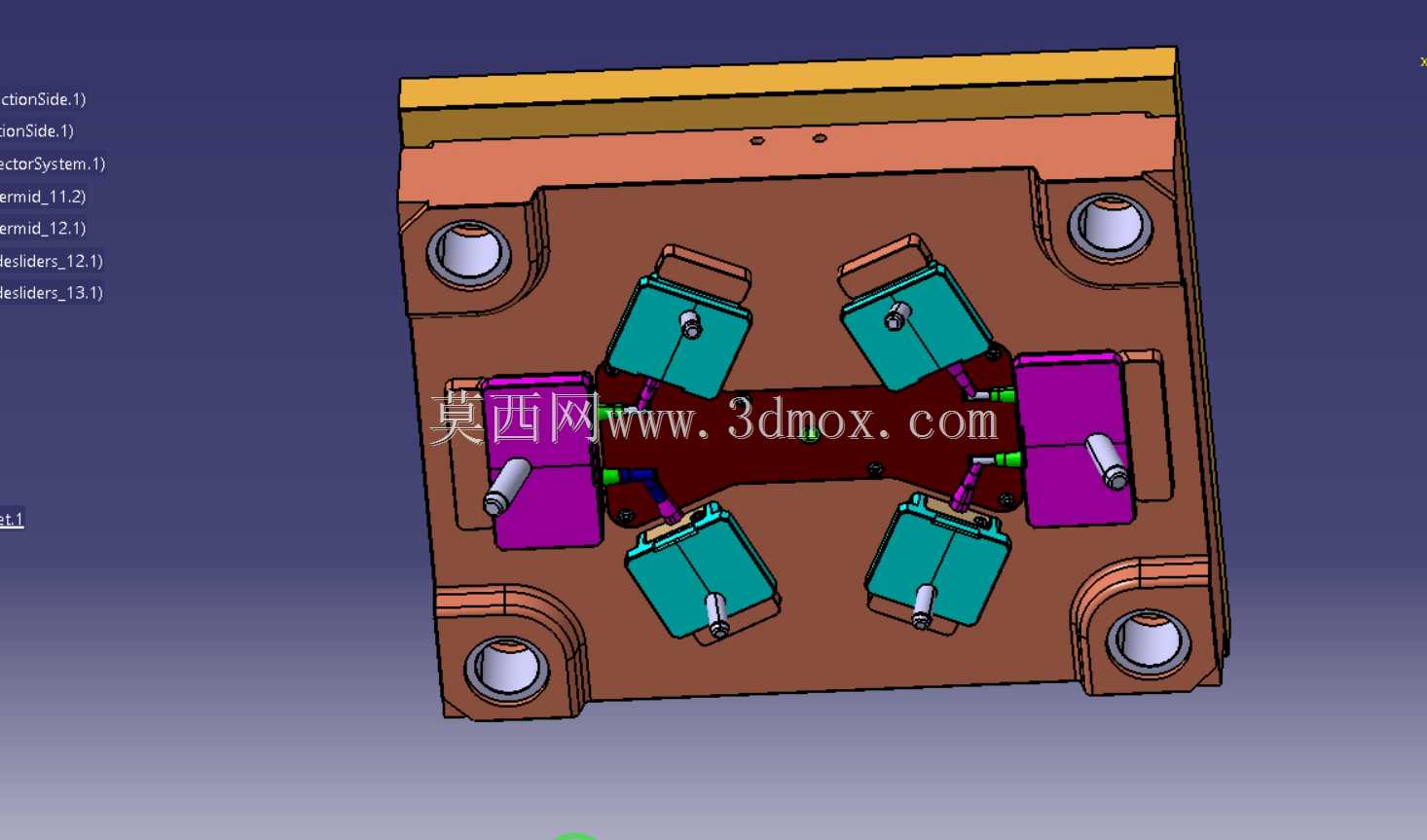

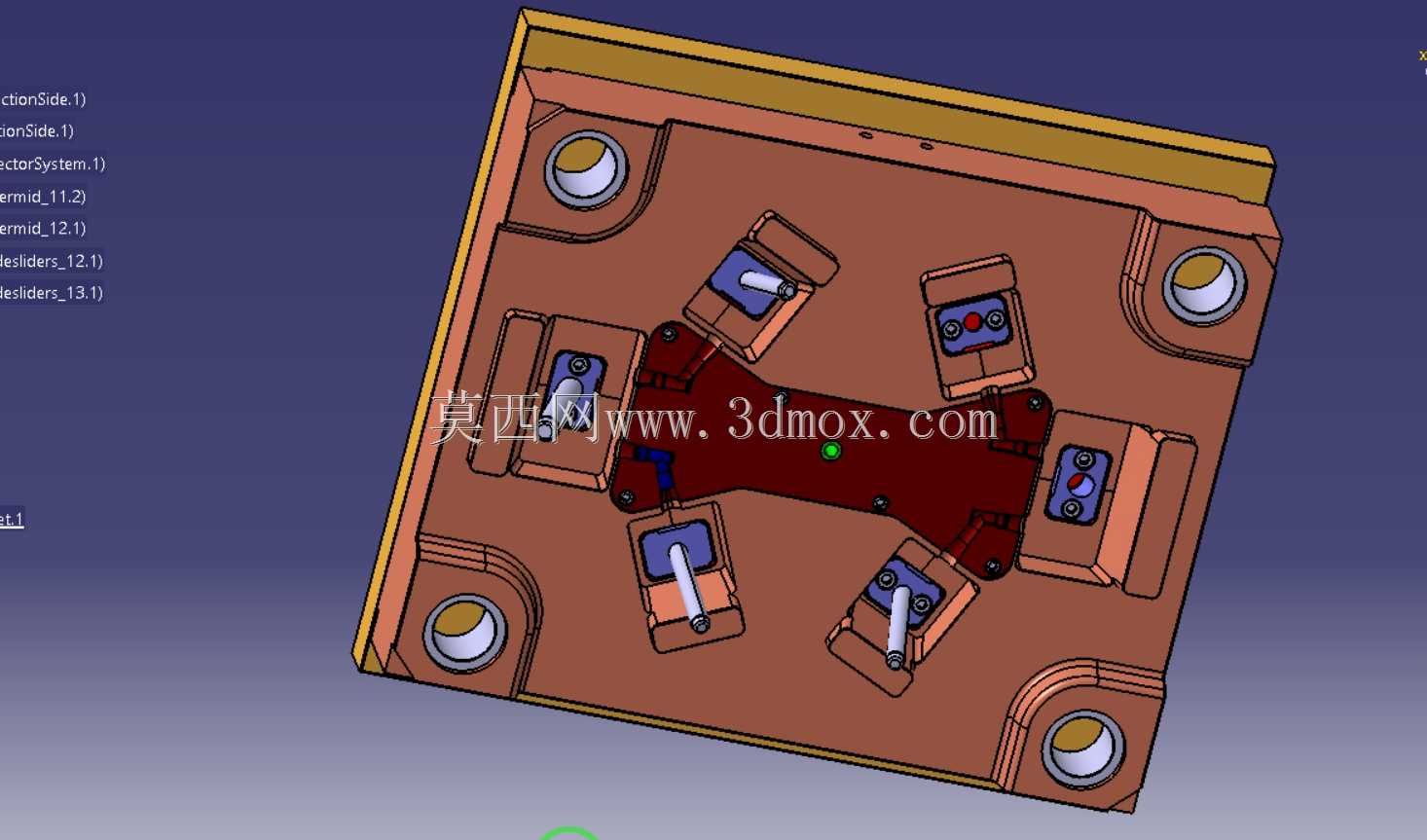

　　弯管塑件无法沿单一轴向直接脱模，是本套结构处理的核心。围绕管身走向，模内布置了多组斜向抽芯滑块：滑块成型端直接构成管外壁局部倒扣与端部接口形状，滑块尾部通过斜导柱与锁紧块配合，开模过程中斜导柱驱动滑块沿导向槽横向退出，退出行程必须覆盖塑件倒扣深度，并预留安全间隙，防止合模前滑块与塑件发生干涉。滑块底部设置耐磨压板，承受注塑时的侧向涨模力，锁紧块角度略小于斜导柱角度，保证注射充模阶段滑块被刚性锁死。

　　管体内腔由对应弯管轨迹的型芯成型，型芯分段固定并与滑块运动关系协调，避免长悬臂型芯在高压充模下发生挠曲。浇注系统沿模腔中部布置，主流道进入分流道后向多腔分配，图中可见一模多腔的平衡式布局，各型腔进料路径长度尽量一致，使熔融塑料同时填充，减少不同模腔件的收缩差。型腔周边布置冷却回路，冷却水道贴近成型区域并随模框轮廓走管，通过持续热交换把注射周期内的热量带走，控制塑件定型速度。

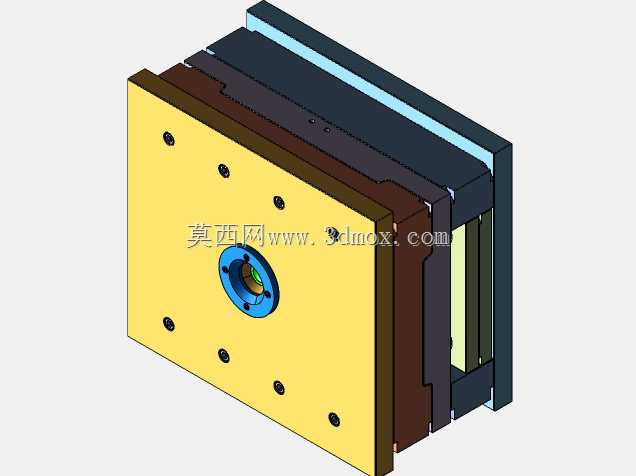

　　安装边界方面，模具整体外形需匹配注塑机拉杆间距，顶部定位环与机台定模板中心孔对中，浇口套球面半径与喷嘴接触尺寸匹配；动定模厚度、开模行程和顶出行程需满足塑件加流道凝料的取出空间。周向滑块外侧要预留检修与润滑位置，压板、斜导柱和锁紧块均不能超出机床安全门干涉范围。导向件、回针、顶杆与滑块在三维状态下逐一检查运动包络，重点确认开模、抽芯、顶出、复位四个动作顺序不重叠冲突。

　　结构设计上，型腔镶块采用分件嵌入方式，便于复杂加工、抛光和后期维修；易磨损的滑块导轨、型芯端部和封胶面单独设置硬化或替换件。分型面除了满足排气，还在末端开设溢料和密封结构，控制飞边产生。整体思路不是单纯追求外观复杂，而是在稳定成型45度弯管的前提下，让抽芯距离、锁模力传递、冷却效率和机台安装空间同时成立，为同类油路弯管塑件的模具开发提供可直接参考的装配关系。
