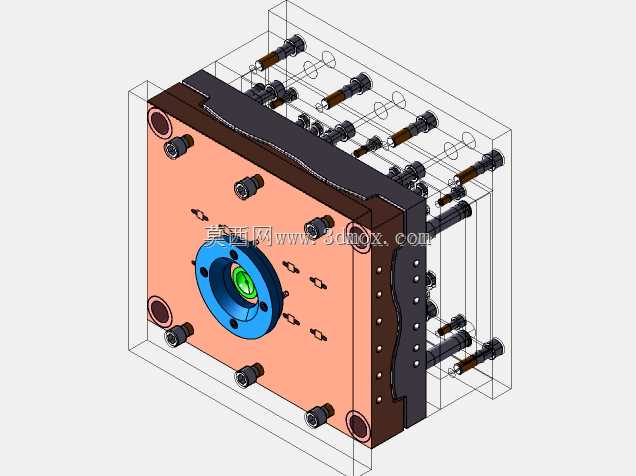

箱体锁紧注塑模具结构设计方案

这套模具主要应用于民用储物箱体、工业设备防护箱体的塑料锁紧构件批量注塑生产场景，对应的锁紧件是箱体实现可靠闭合、防止意外开启的核心功能部件，广泛适配户外电力设备防护箱、物流周转储物箱、家用收纳整理箱等多类带闭合锁紧需求的塑料箱体产品，在日常仓储、户外设备运维、民用家居收纳等场景中都能见到这类锁紧件的实际应用。整套模具采用标准两板模结构布局，整体模架选用行业通用的标准模胚规格，长宽方向安装边界控制在适配160吨级卧式注塑机的安装尺寸范围内，厚度方向预留足够的开模行程空间，能够满足锁紧件的自动脱模取件需求，无需额外配置复杂的二次开模辅助机构。设计过程中优先考虑锁紧件的成型精度与生产稳定性，进胶方式选用中心直浇口进胶，熔融塑料从模具中心位置直接注入型腔，能够保证型腔内各区域填充压力均匀，避免锁紧件出现缺胶、熔接痕、翘曲变形等成型缺陷，保证成型后的锁紧件卡扣配合尺寸精度达标，装配后与箱体的卡扣座配合顺畅，锁紧状态下无松脱、卡滞问题。冷却系统采用环绕式水路布局，在定模型腔板、动模芯板内部均匀排布冷却水道，水道距离型腔表面的距离保持均匀一致，能够保证注塑过程中型腔各区域温度均衡，缩短塑件冷却定型周期，提升整体生产效率，同时避免因冷却不均导致的塑件内应力残留，提升锁紧件的抗弯折疲劳性能，保证反复开合使用过程中不易断裂失效。模具的锁紧导向结构采用多组精密导柱导套配合，合模过程中能够实现精准定位，避免动定模错位导致的塑件壁厚不均、飞边过大等问题；顶出系统采用均匀分布的顶针布局，顶针位置避开塑件的外观面与配合卡扣面，顶出过程中受力均匀，不会顶伤塑件表面，保证成型后的锁紧件外观整洁、配合尺寸稳定。整套模具的排气结构开设在型腔末端与分型面贴合位置，能够在注塑填充过程中快速排出型腔内的空气，避免塑件出现烧焦、气泡等成型缺陷，所有模板之间的连接紧固螺栓采用对称排布设计，保证模具在长期注塑生产的反复开合模受力过程中结构稳定，无松动变形风险，适配长期连续批量生产的使用需求。
