升降器注塑模具结构设计方案

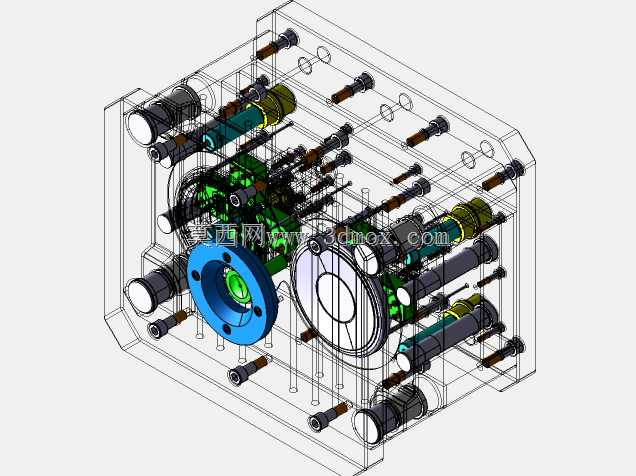

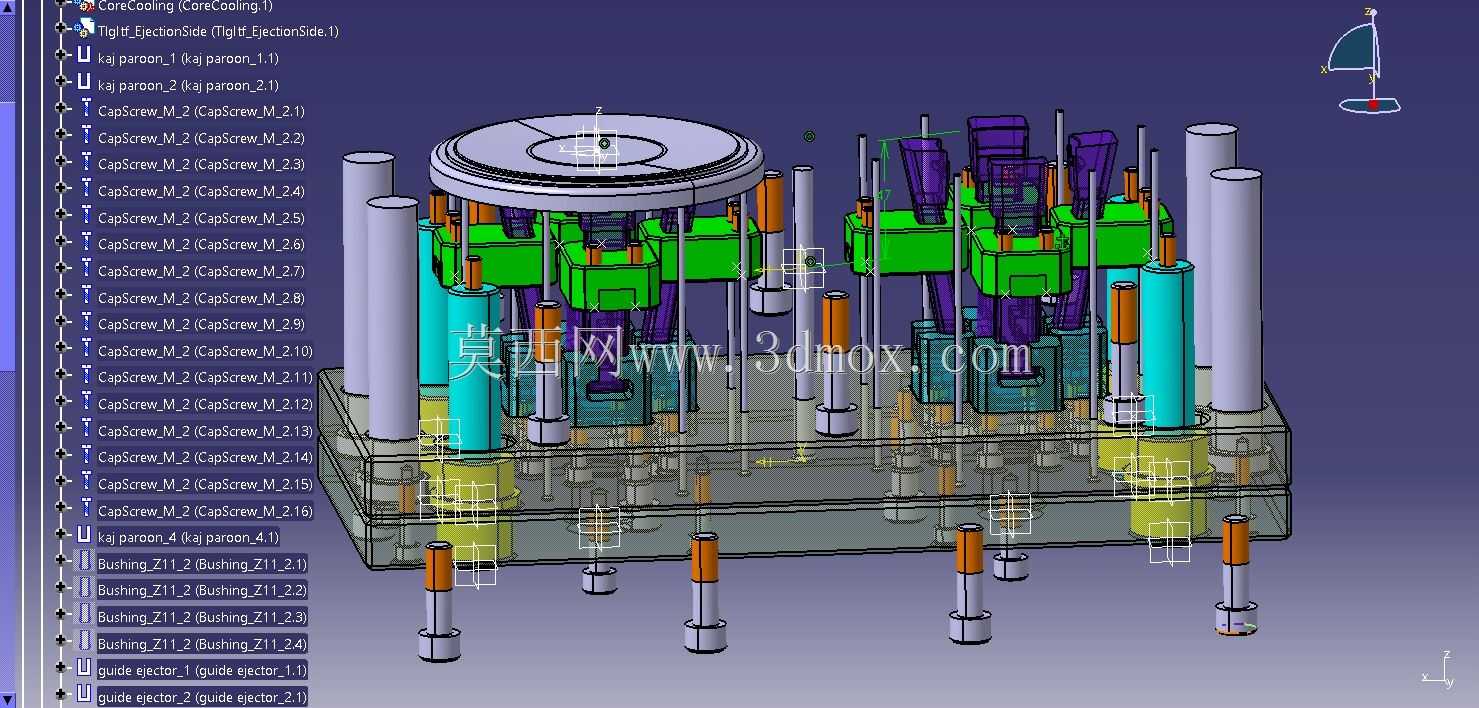

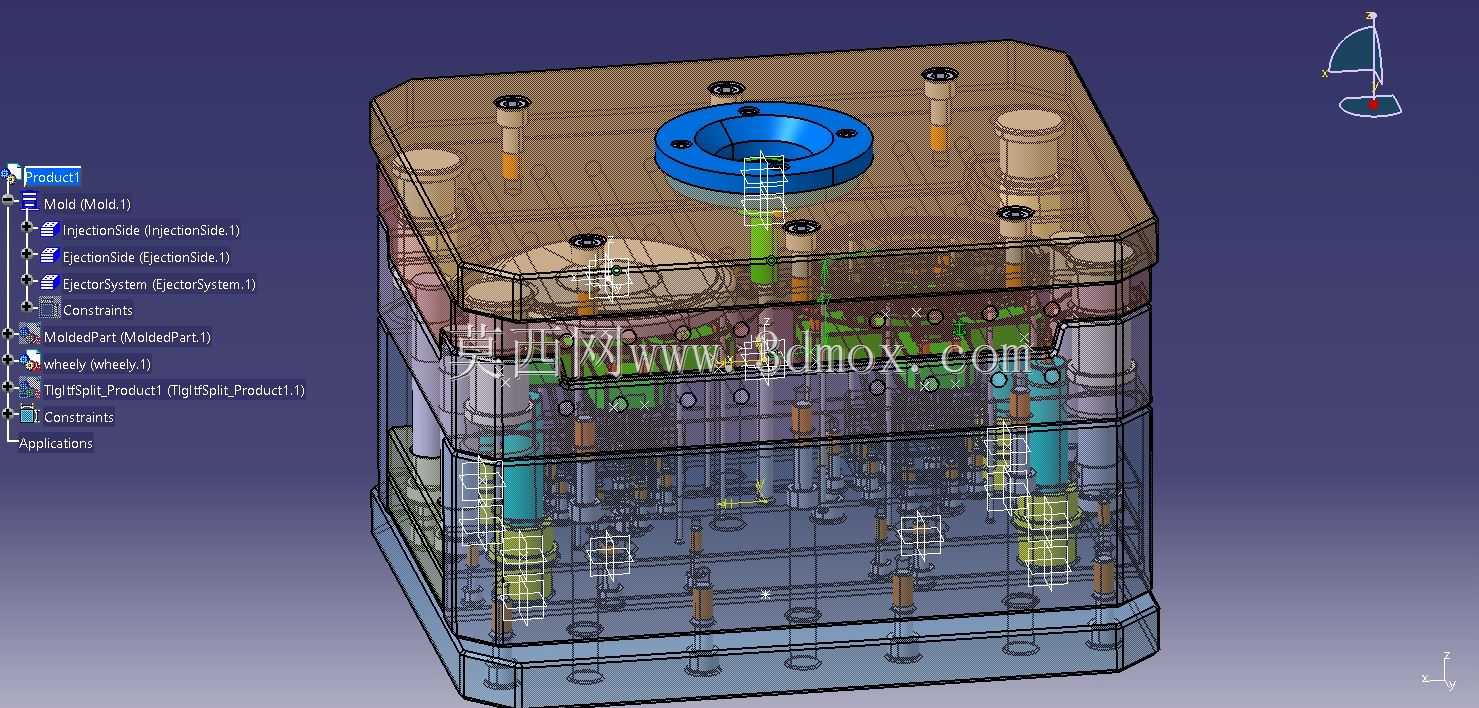

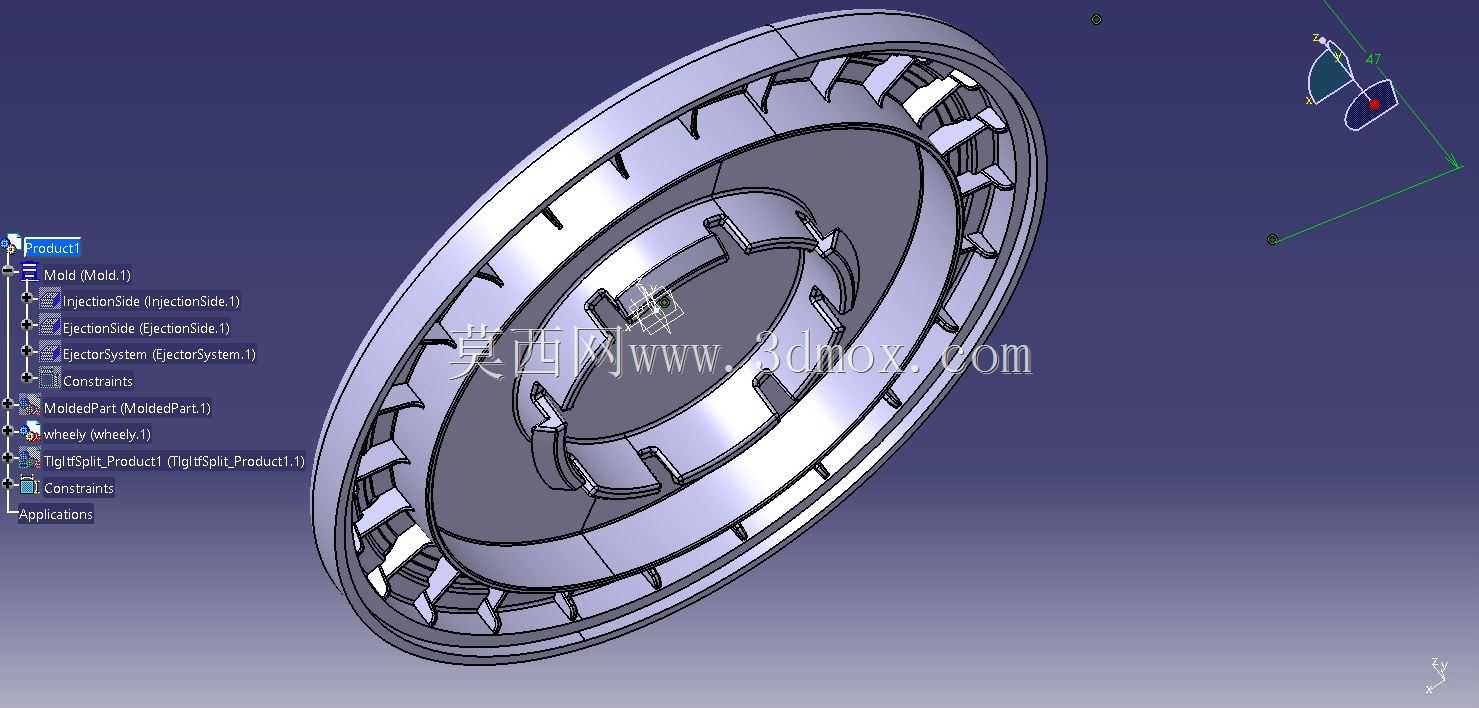

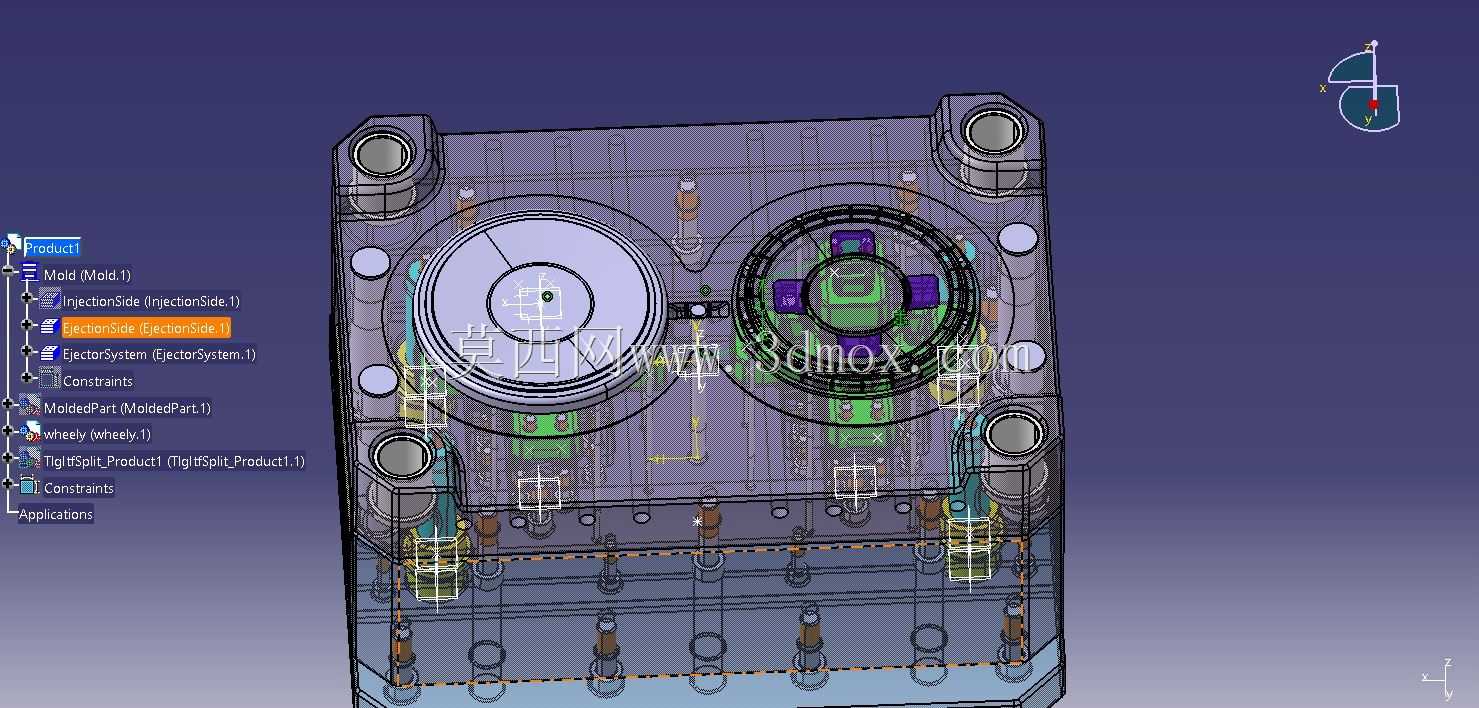

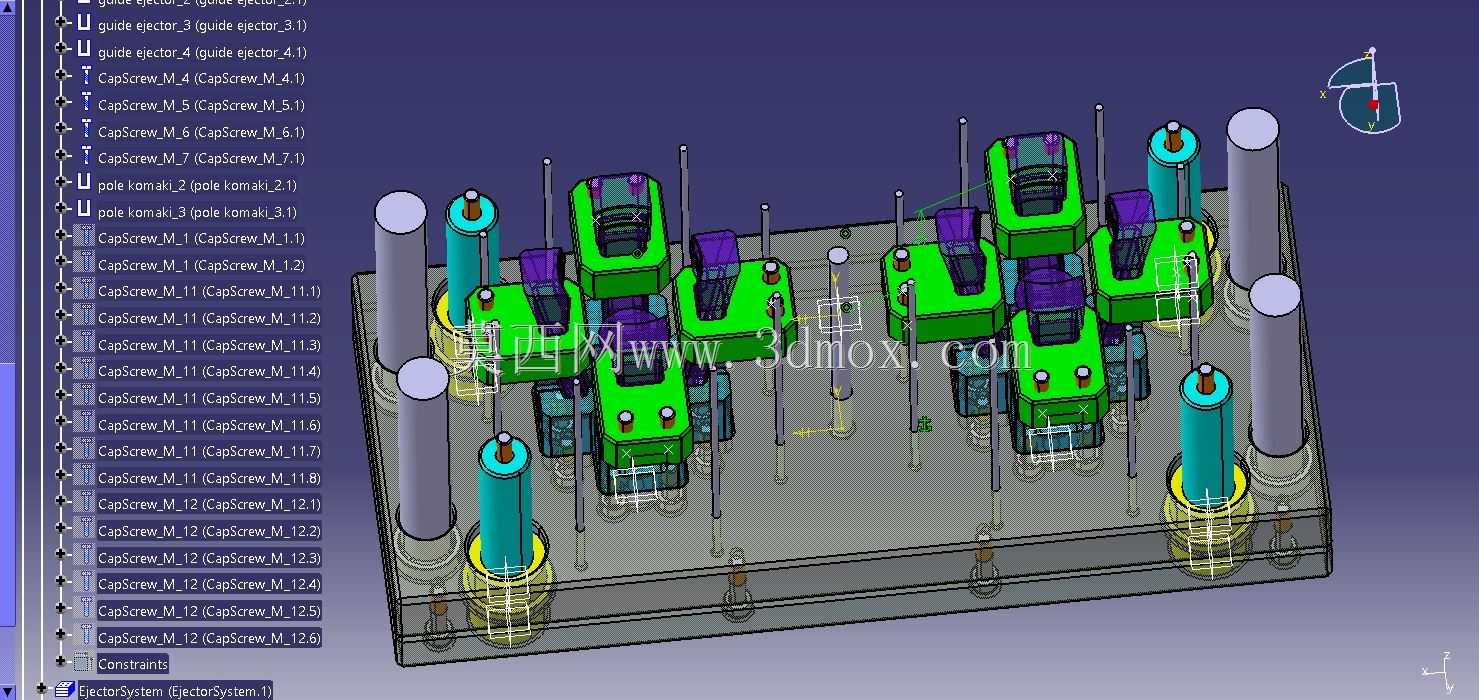

这套模具主要应用于汽车升降器塑料零部件的批量注塑生产场景，是汽车内饰功能件生产环节的核心工艺装备，适配卧式注塑机的安装规格，可完成升降器塑料结构件的一次成型作业，满足汽车零部件生产环节对塑件尺寸精度、装配契合度、批量生产稳定性的严苛要求。整套模具采用叠层式结构布局，整体外形为方正切角的箱体形态，安装边界完全适配常规300吨级卧式注塑机的拉杆间距与模厚安装范围，上下模座预留标准的码模螺孔与定位环安装位，顶部蓝色定位圈可直接与注塑机射嘴中心对准，无需额外调整定位工装，大幅缩短上机调试的准备周期。设计过程中充分考量加工工艺的可行性，整套模具的成型部位无需进行电火花线切割加工，仅依靠常规铣削与电火花成型加工即可完成全部核心零件的制作，有效降低模具的加工成本与制作周期，同时减少特殊加工环节带来的精度误差累积。模具内部集成了完整的浇注系统、冷却回路、顶出机构与导向定位结构，浇注系统采用平衡式流道布局，可保证熔融塑料均匀填充各个型腔区域，避免塑件出现缺胶、飞边、熔接痕等成型缺陷；冷却回路围绕型芯与型腔做环绕式排布，可实现成型过程中均匀快速的热交换，缩短塑件冷却定型时间，提升单批次生产效率；顶出机构采用多顶针协同顶出的布局，顶出力均匀分布在塑件的非外观面，避免顶出过程中塑件出现变形、顶白等外观损伤；导向部件采用高精度导柱导套配合结构，合模过程中可实现精准定位，避免合模错位导致的型腔啃伤、塑件壁厚不均等问题。模具的分型面设计贴合升降器塑件的外形轮廓，排气槽开设在熔体填充末端，可顺畅排出型腔内的空气，避免塑件出现困气烧焦、气泡等内部缺陷。整套结构兼顾了加工便利性、生产稳定性与塑件成型质量，可支撑升降器塑料部件的长期连续批量生产，适配汽车零部件供应链的规模化生产需求。
