四腔小型塑料外壳精密注塑模具结构

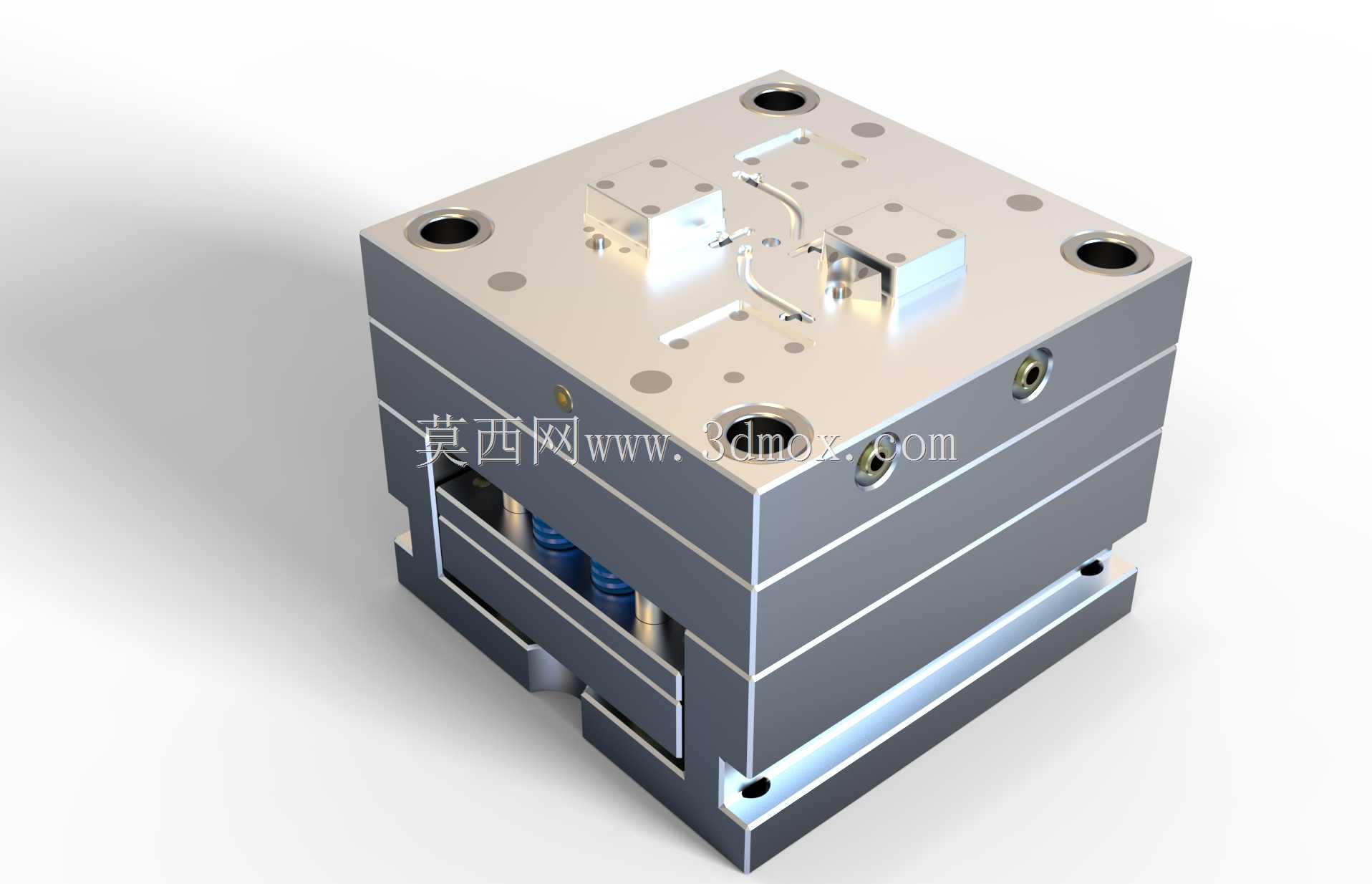

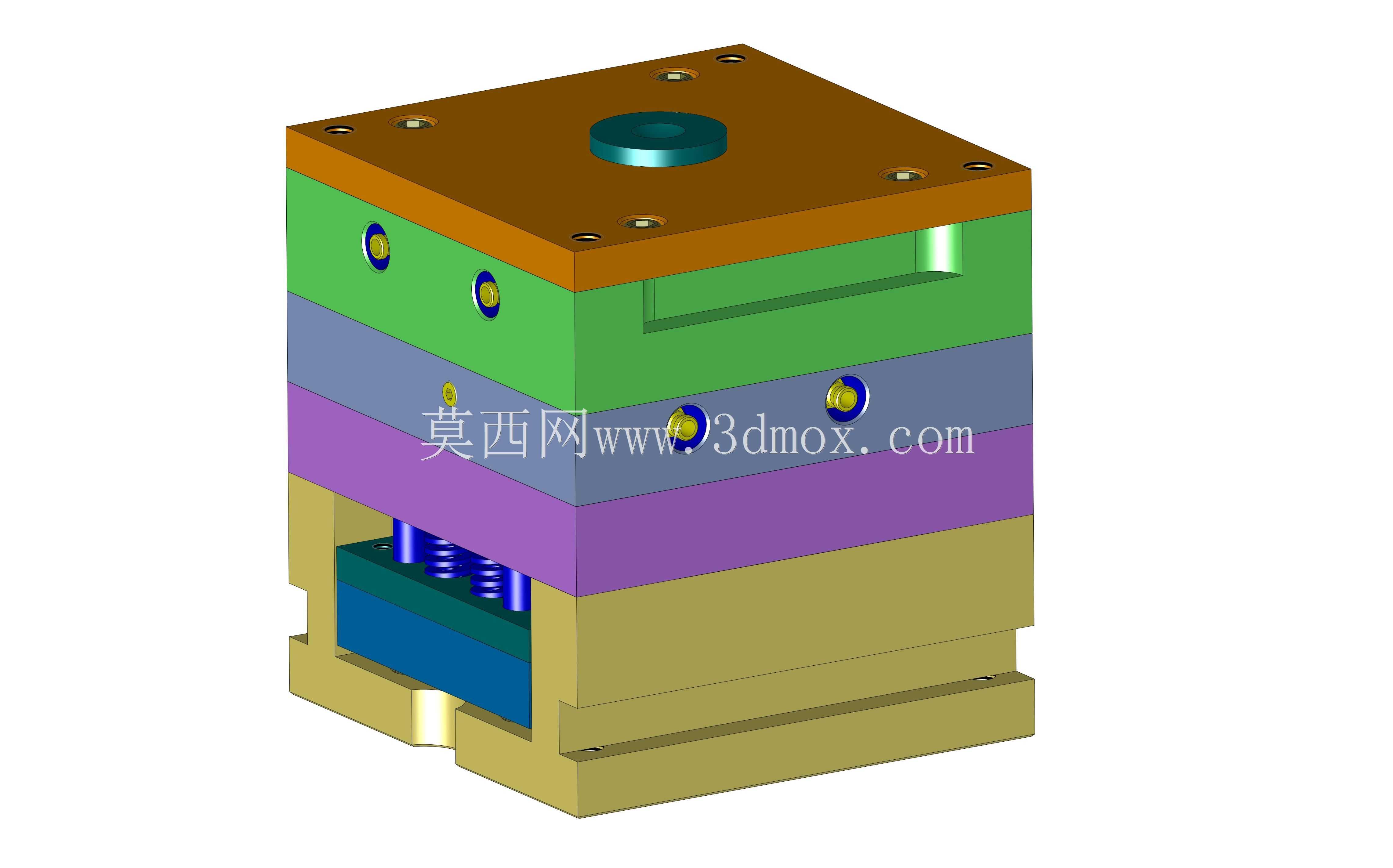

　　这套四腔注塑模具主要面向消费电子、小型家电类塑料外壳的批量注塑生产场景，在小型精密塑件的量产环节中，这类多腔模的设计合理性直接决定了生产效率与塑件成型质量。从实际生产用途来看，该模具可一次成型四件小型外壳塑件，相比单腔模具能将单模次生产效率提升三倍以上，适配卧式注塑机的安装标准，模架整体采用叠层式方铁结构，上下模座的安装孔位严格遵循通用注塑机的T型槽间距设计，可直接适配120吨到160吨锁模力的常规卧式注塑机，无需额外定制安装转接板，能快速完成上机装夹调试。

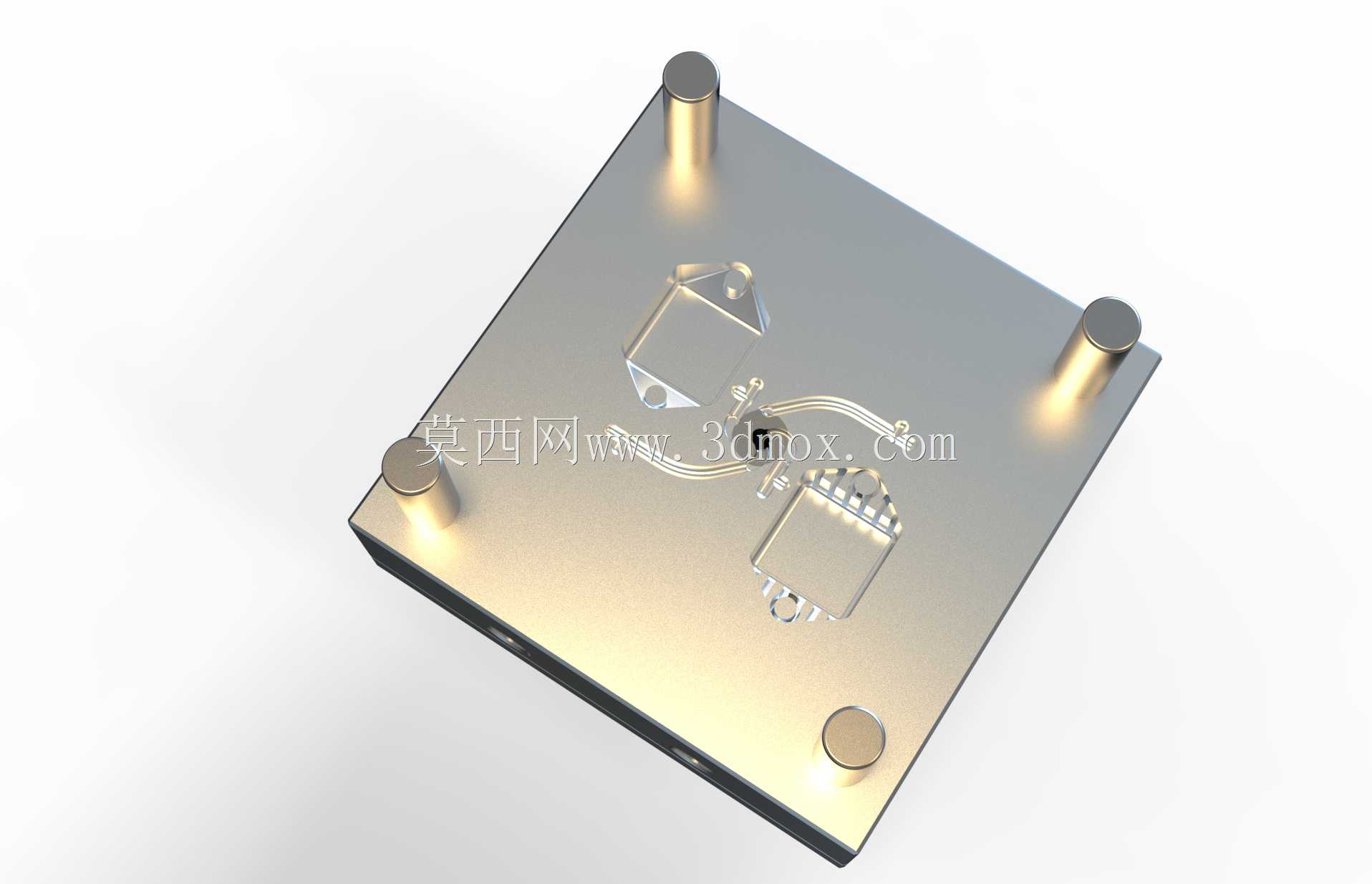

　　在功能特性设计上，模架的分型面采用整体平面式分型，配合四个角部的精密导柱导套实现合模定位，定位精度可控制在0.02mm以内，避免合模错位导致的塑件飞边问题。浇注系统采用侧浇口进料布局，四个型腔的流道长度做了等长设计，保证注塑过程中熔融塑料能同时填充四个型腔，减少不同型腔塑件的成型尺寸差，降低后续塑件尺寸筛选的工作量。冷却回路采用多层环绕式布局，在定模、动模的模板内部都设计了直通式冷却水道，可接入恒温冷却水将模温稳定在塑料成型所需的区间，缩短塑件冷却定型时间，进一步压缩单模次的生产周期。

　　脱模结构采用顶针板驱动的圆顶针布局，顶针位置均匀分布在塑件的内圈加强筋位置，避免顶出力集中导致塑件顶白、变形问题，动模侧设置的复位杆可保证合模过程中顶针板准确回位，防止顶针与定模型腔碰撞损坏。模具的排气槽开设在型腔的末端填充位置，深度控制在0.02mm，既能顺畅排出型腔内的空气，避免塑件出现烧焦、缺胶缺陷，又不会导致熔融塑料溢出产生飞边。

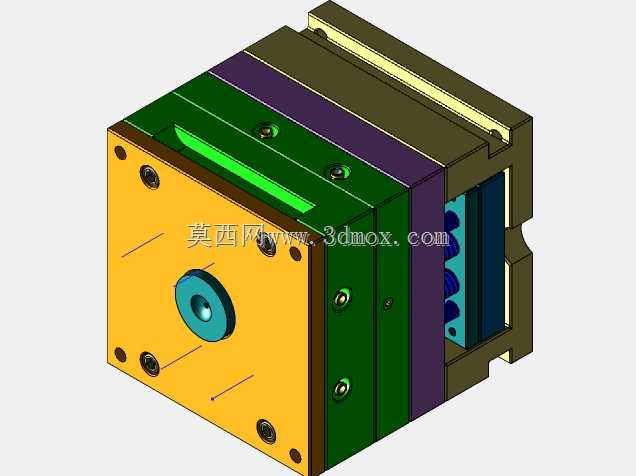

　　从安装边界来看，模架整体外形为方正的叠层结构，四个角部设置的吊环孔可方便模具的吊装转运，上下模座的厚度符合标准注塑机的最小模厚要求，开模行程预留了足够的取件空间，配合机械手可实现全自动取件生产，适配无人化注塑车间的生产需求。设计过程中针对小型外壳的壁厚均匀性做了模腔尺寸补偿，考虑到塑料成型后的收缩率，模腔尺寸预留了对应的收缩余量，保证成型后的塑件尺寸符合装配公差要求，不需要额外进行二次修配就能直接进入后续的装配工序。
