船舶舱室矩形水密密封门结构

　　该结构对应船舶内部舱壁上的通行隔断部件，核心作用是在舱室进水工况下阻断水流沿通道蔓延，同时兼顾日常人员通行、管线巡检时的启闭需求，常见于货船舱底通道、机舱分隔墙、海工平台住舱边界等位置，是船舶抗沉体系里最基础的分隔单元。

　　整套门体采用矩形圆角外框布局，门板主体为多格加强筋拼接的板式结构，没有采用整块厚板铣削的方案——薄板加内部横竖加强筋的形式，既能承受单侧水头压力下的均布载荷，又能控制整体自重，避免门体过重导致铰链侧长期受载变形。门板四周嵌装连续密封胶条，闭合后胶条被门框与门板压紧面完全压实，阻断水的渗漏路径。

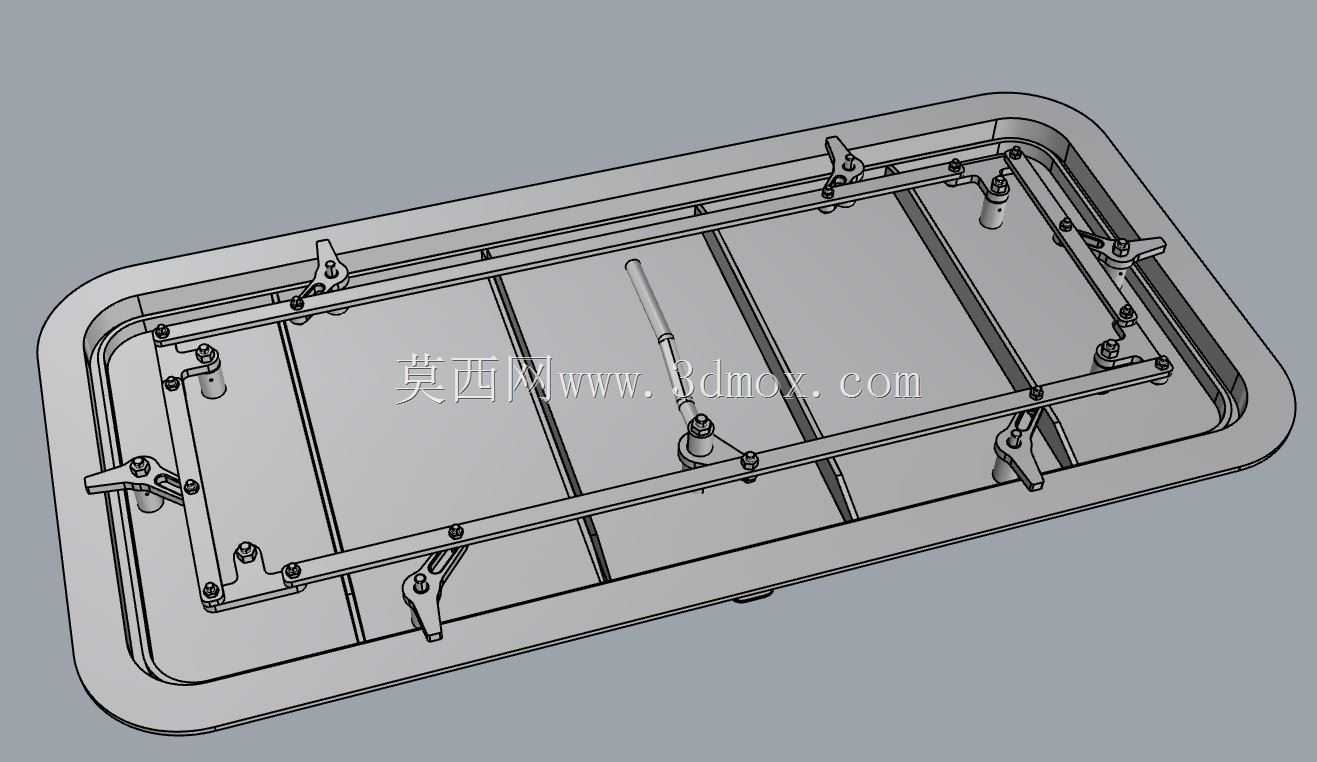

　　锁紧机构沿门板周向多点布置，多组楔形快夹把手分布在门体长边两侧，搭配中部横向联动连杆，操作人员转动中央手柄时，连杆同步带动所有夹扣楔紧，不需要逐个点位单独锁闭，紧急工况下可以在数秒内完成全周锁紧。楔形结构的特性是越压越紧，当门侧水压升高时，水压推动门板贴向门框，夹扣的楔面会自动补偿胶条的压缩量，不会因为压力升高出现松脱。

　　安装边界方面，门框外圈预设与舱壁焊接的贴合法兰，法兰开孔避让船体加强筋的排布位置，现场施工时先将门框点焊定位在舱壁预留门洞处，校准门框平面度后满焊固定，再吊装门板铰接在侧边铰链座上。门体开启方向设计为朝向舱室内侧，当外侧舱室进水时，水压会直接把门板压向门框密封面，即使锁紧机构未完全扳到位，水压也能辅助实现密封，符合船舶水密门的失效安全设计逻辑。

　　建模过程中需要重点核对几个配合关系：铰链轴的同轴度要保证门板转动全程无卡滞，周向夹扣的楔块行程要统一，避免单侧锁紧后其余点位存在间隙；密封胶条的压缩量控制在胶条截面直径的三分之一左右，压缩量不足会出现渗漏，压缩过量则会导致关门阻力过大、胶条永久变形失效。门板内部的加强筋间距按照对应船舶规范的水压载荷排布，保证门板在规定水头压力下的挠曲量不超过密封面允许的间隙阈值，不会因为门板中部拱起导致边缘胶条脱离压紧面。

　　日常使用时，门体处于常闭状态，通行时扳动手柄解锁联动机构，向外拉开门板即可通过，门上预留的多组铰接支座都做了加厚处理，承受船舶航行中的振动载荷，避免长期颠簸后紧固件松动。
