牵引式六米幅宽作物残茬切碎还田机

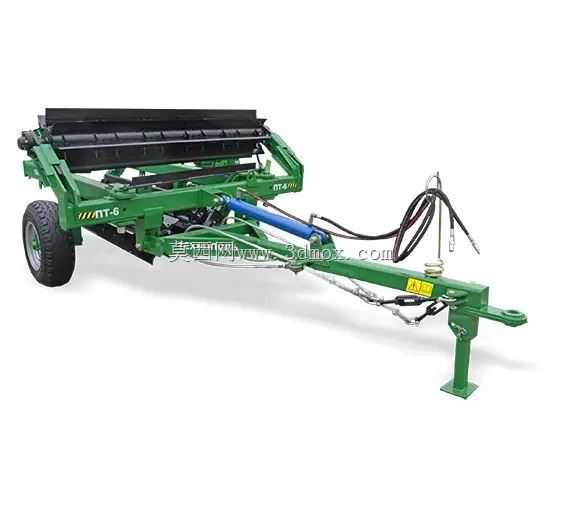

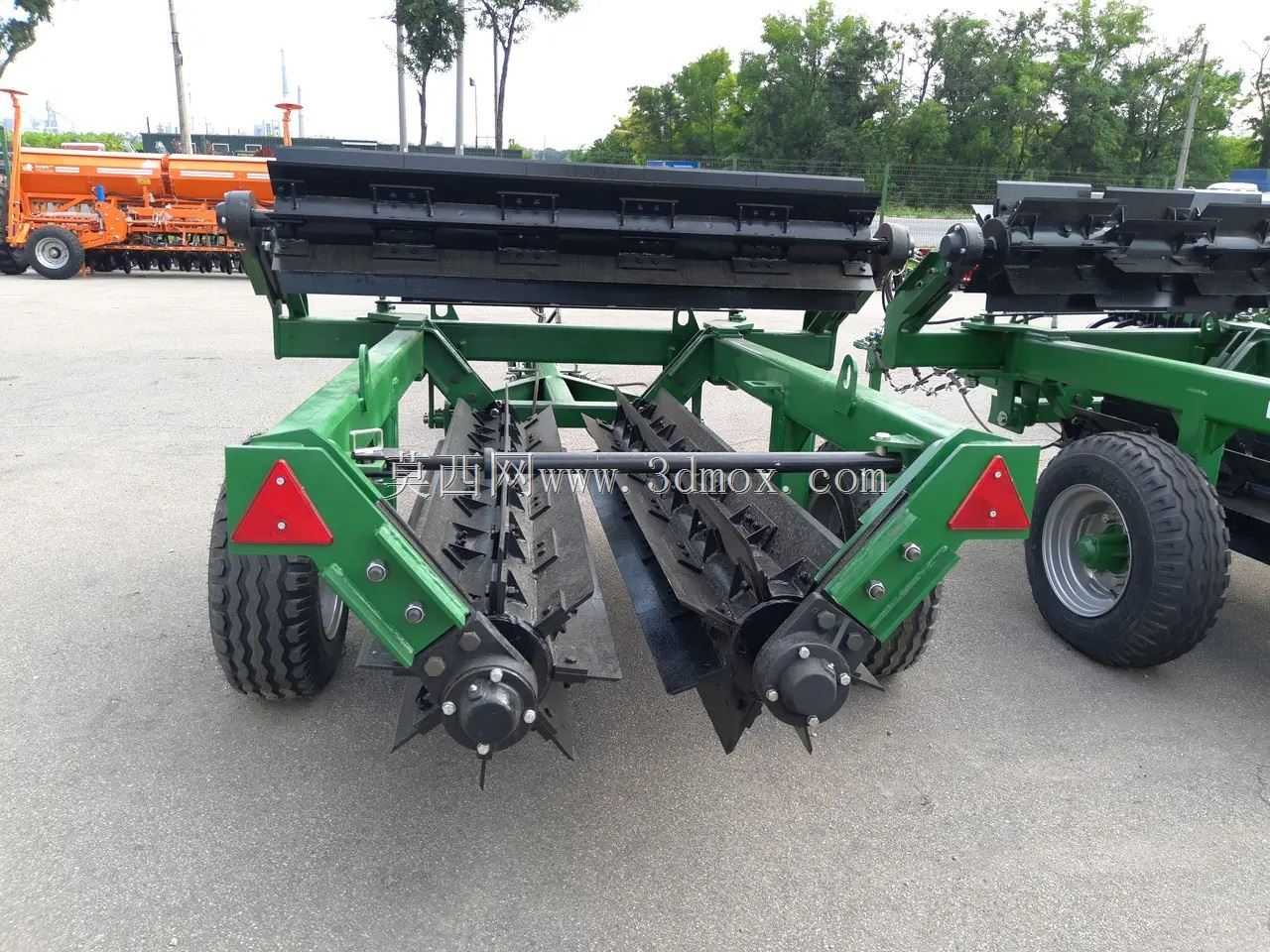

　　这套牵引式残茬处理装备主要面向玉米、向日葵、油菜以及露地蔬菜收获后的田间清理环节，解决作物秸秆、根茬和藤蔓滞留地表带来的整地困难。设备采用拖挂式行走结构，整机通过牵引架与拖拉机后部挂接，液压管路接入拖拉机输出端，用于折叠运输状态与展开作业状态的姿态切换，长距离转场时两侧机架向上折起，可将横向占用宽度控制在道路通行允许范围内，进入地块后展平，形成连续六米的有效作业幅宽。

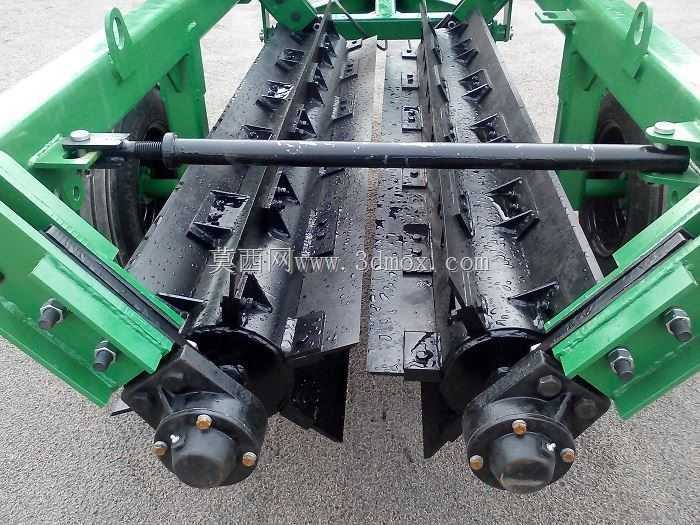

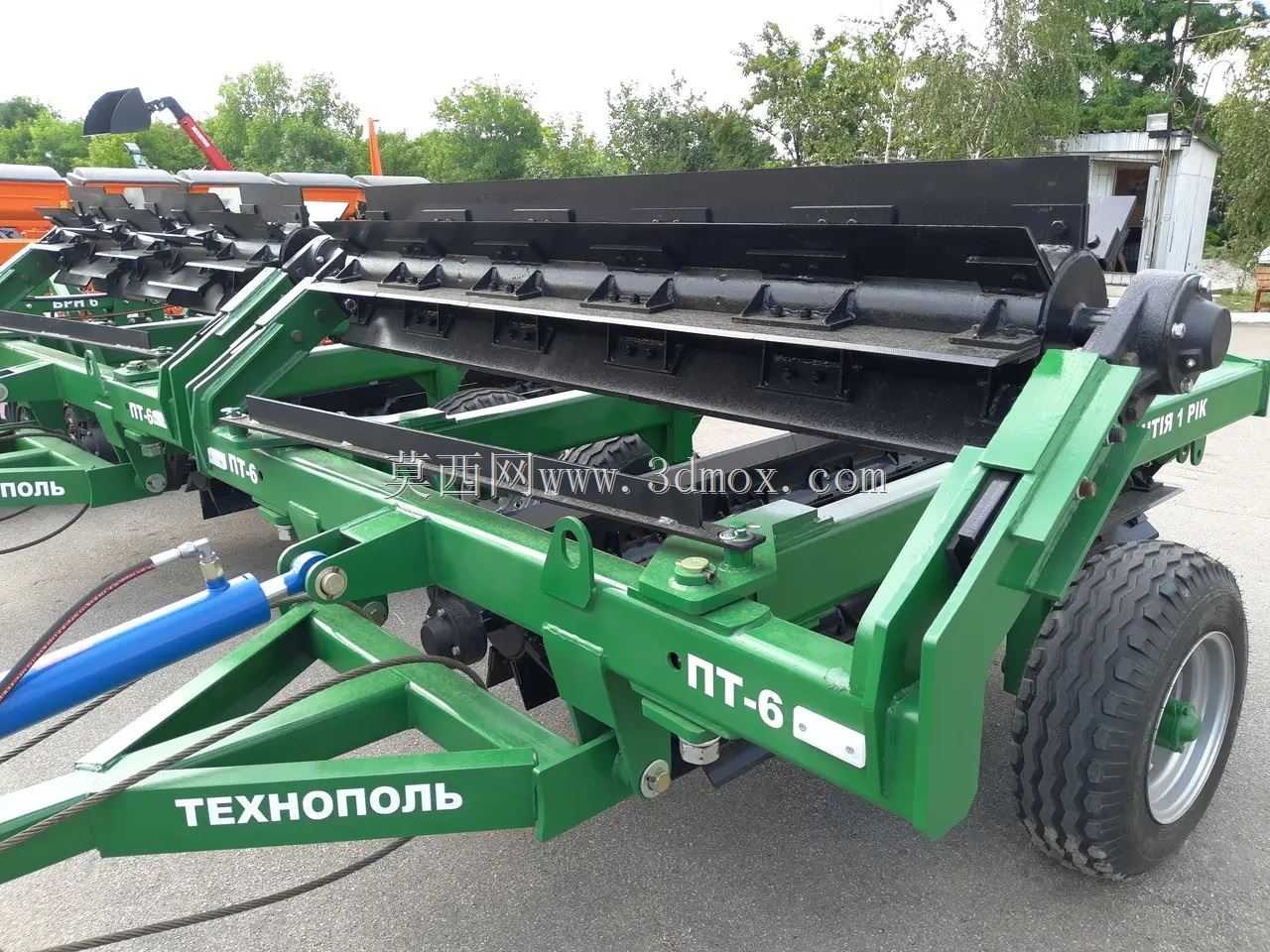

　　从作业逻辑看，设备核心工作段为横向布置的切碎辊腔，辊体直径约470毫米，沿全长布置多组切削刀座，刀片总数达96片，作业时转子高速旋转，将站立或铺散在地表的作物残体抓取、击打并切碎，碎料经罩壳导流后均匀抛撒回田面，为后续深翻、免耕播种或联合整地创造条件。机架下方配置三组镇压限深辊，既承担工作部件的高度限位，也对切碎后的地表进行轻度压合，避免残茬蓬松架空影响后续播种深度一致性。

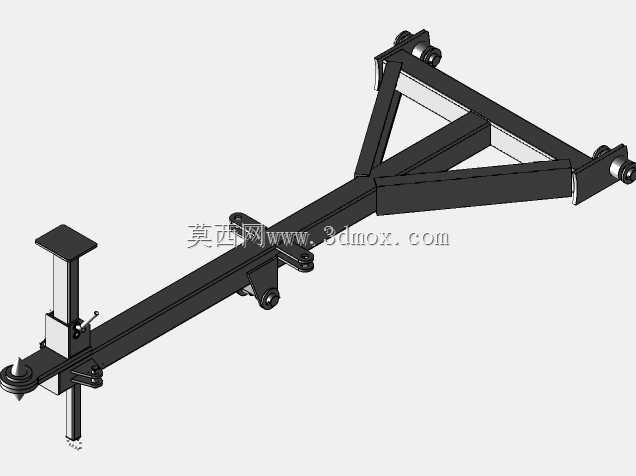

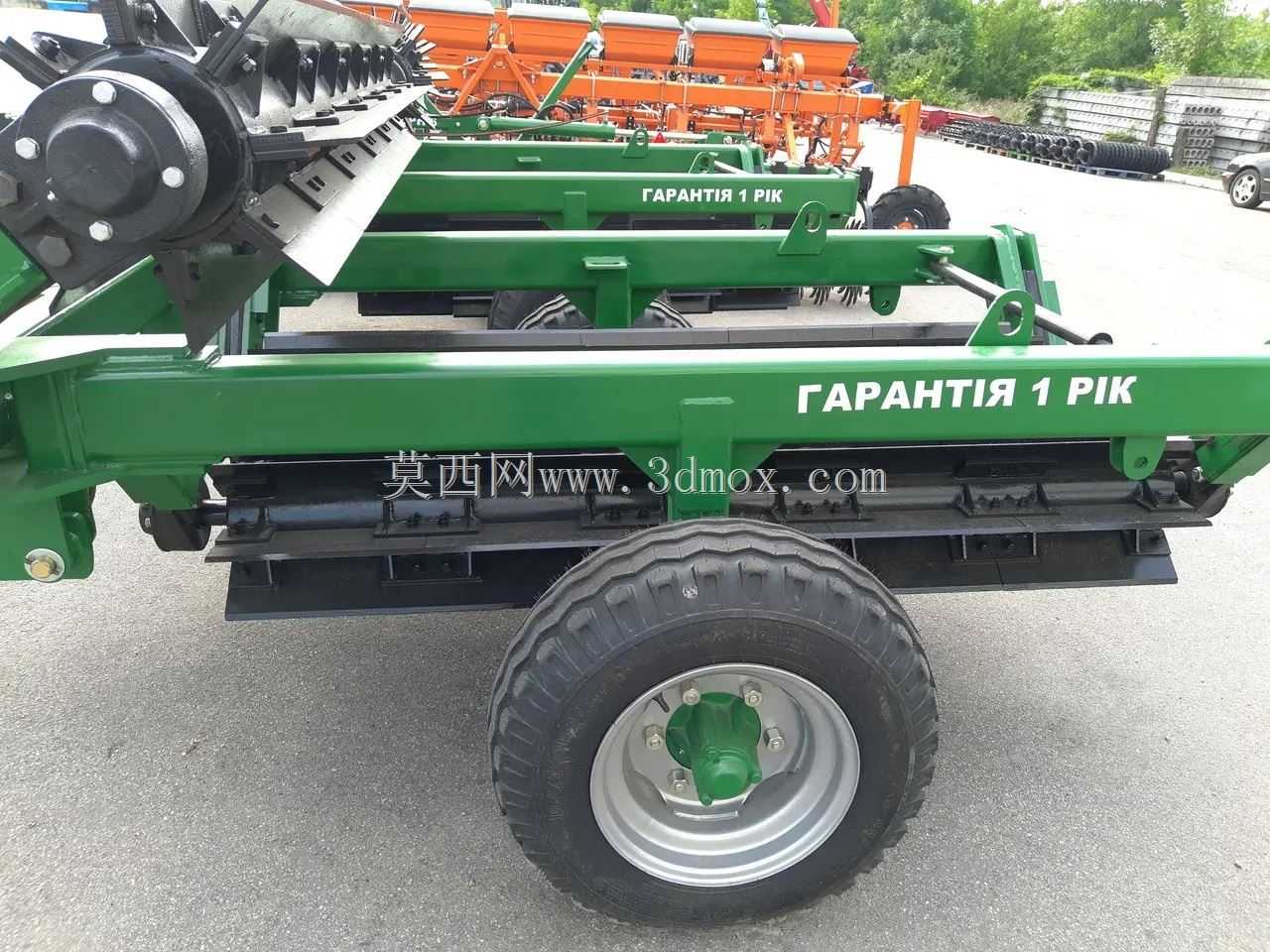

　　结构设计上，主梁采用厚壁矩形管拼焊框架，牵引三角架处设置加强筋板与铰接销轴座，承受拖拉机起步、制动及田间转向时的交变载荷。切碎腔上罩为折弯钢板加内部耐磨衬板结构，侧板预留检修口，方便更换刀片与清理缠草。行走轮选用大直径农用越野轮胎，轮距布置在机架外侧，作业时轮胎走在未处理区域，减少对已切碎残茬的碾压堆积；轮边通过可调支臂与机架连接，可根据田间土壤条件调整作业高度。

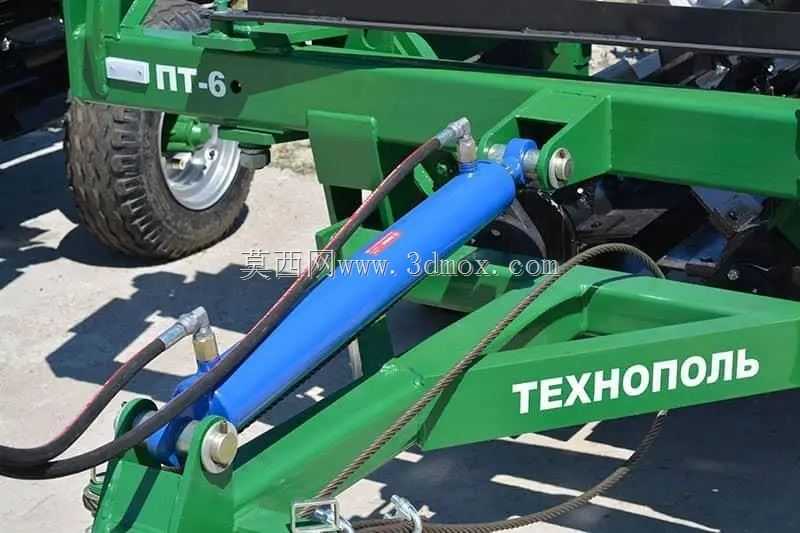

　　选型与建模时需要重点关注几处边界：展开状态下整机横向宽度达到六米，运输折叠后宽度约2.3米，长度方向包含牵引架、主机腔与尾部镇压辊，三维布局中应保留拖拉机挂接环的回转空间，避免转向时牵引架与轮胎发生干涉；液压折叠油缸的行程需与两侧机架翻转角度匹配，管路沿主梁内侧走线并设置固定卡箍；刀辊装配体要单独体现刀片排布相位、轴承座安装面与带轮传动位置，保证动平衡校核与备件更换时的结构参照。该设备适合规模化旱作农业区的秸秆还田工艺，也可用于蔬菜基地藤蔓处理后的快速清园。
