内燃机活塞头高精度三维结构设计

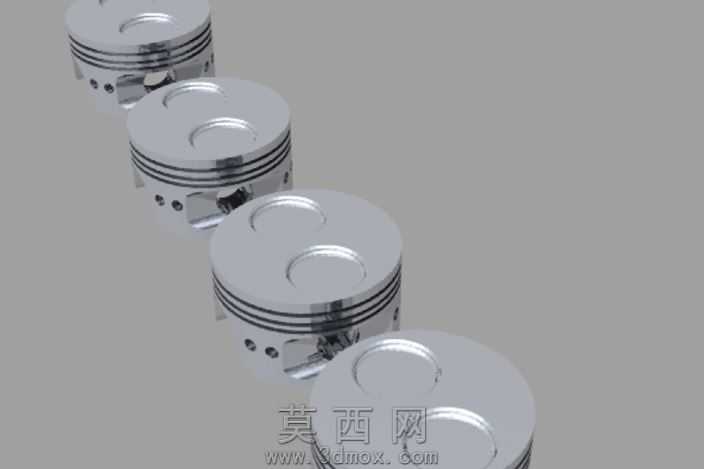

本作品为内燃机核心部件活塞头的三维设计成果，采用Rhino 4.0完成全参数化建模与渲染呈现。建模阶段严格遵循内燃机活塞的实际工程尺寸规范，首先绘制活塞头顶部的燃烧室凹坑轮廓，通过旋转成型生成顶部基础曲面，精准还原了平顶带双凹坑的活塞顶面结构，该结构可配合气缸盖形成合理的燃烧室空间，优化油气混合效率。随后依次构建活塞头部的环槽结构，共设计三道气环槽与一道油环槽，环槽的宽度、深度以及槽间的岸高均按照通用内燃机活塞的行业标准设定，保证后续装配时活塞环的密封、刮油功能可正常实现。针对活塞销座部分，采用布尔运算生成销孔结构，同时对销座与活塞头部的衔接位置做了平滑过渡处理，模拟实际生产中的圆角强化结构，降低应力集中风险。建模过程中对活塞裙部的型线做了微调优化，保证其工作状态下可与气缸壁形成合理的配合间隙。材质渲染阶段，为活塞头赋予了铝合金金属材质，调整金属粗糙度、反射率参数，还原铸铝活塞的真实金属质感，同时对环槽、销孔等细节位置做了光影强化，清晰展现各结构的层次关系。整体设计完整还原了活塞头的全部功能结构，可用于内燃机结构教学、动力系统装配仿真以及相关零部件的设计参考，模型结构严谨，细节完整，各特征参数符合工程实际应用要求，能够直观展现活塞头的构造特点与工作原理。
