航空摄影作业用X4四旋翼飞行器结构设计

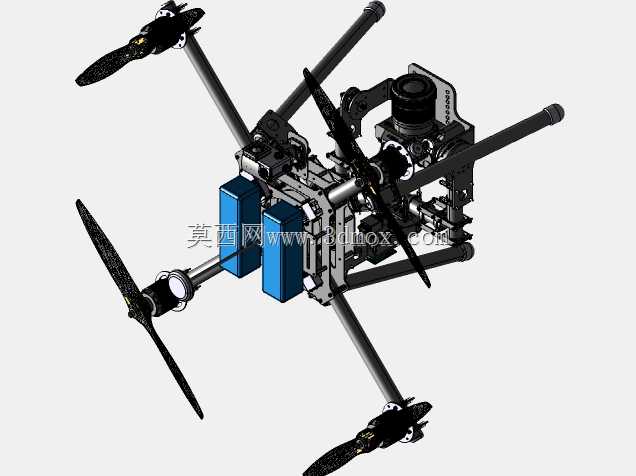

　　这套四旋翼飞行器结构方案，核心面向低空航空摄影作业场景设计，可适配国土测绘、工程巡检、影视航拍、农林资源普查等多类需要稳定空中成像的作业需求，整体结构围绕航拍作业的稳定性、载荷适配性、维护便捷性三个核心维度展开设计。动力单元选用4组3515规格400Kv外转子无刷电机，搭配40A电子调速器实现动力输出的精准调控，单组动力可适配15寸规格正反螺旋桨，在标准起飞重量下可预留足够的动力冗余，应对航拍作业中常见的突发阵风、姿态快速调整等工况，避免动力不足导致的成像抖动甚至飞行失稳问题。机架布局采用经典X型四轴结构，机臂长度经过重心配平计算，可将摄影载荷安装位设置在整机重心正下方，减少飞行姿态调整时载荷的摆动幅度，同时预留了通用快装接口，

　　可适配不同重量的可见光相机、多光谱成像设备等航拍载荷，安装边界覆盖主流民用航拍设备的安装孔位与尺寸范围，无需额外加工转接件即可完成载荷固定。结构设计阶段充分考虑了户外作业的拆装需求，机臂与中心板采用快拆锁紧结构，无需专用工具即可完成机臂的拆卸与安装，便于外出作业时收纳运输，中心板区域做了分层走线设计，将动力线、信号线、载荷供电线路分槽布置，避免线路缠绕干扰飞控与图传信号，同时预留了减震安装位，可通过减震球将飞控、摄影载荷与机架硬连接区域隔离，过滤电机运转产生的高频振动，保障航拍成像的清晰度。整机的重心配平经过多轮迭代调整，在搭载标准航拍载荷时，重心与几何中心偏差控制在2mm以内，可降低飞控的姿态修正负担，延长续航时间，

　　机臂末端设计有螺旋桨保护座安装位，在近地作业、狭小空间作业场景下可快速加装保护圈，避免螺旋桨碰撞障碍物导致的炸机风险。起落架采用高架式设计，预留足够的离地高度，避免摄影载荷在起降过程中接触地面造成磕碰，同时起落架采用快拆结构，可根据不同作业场景更换不同高度的起落架配件，适配大尺寸长焦相机、倾斜摄影相机等特殊载荷的安装需求。
