7.5KW立式法兰安装三相异步电机结构

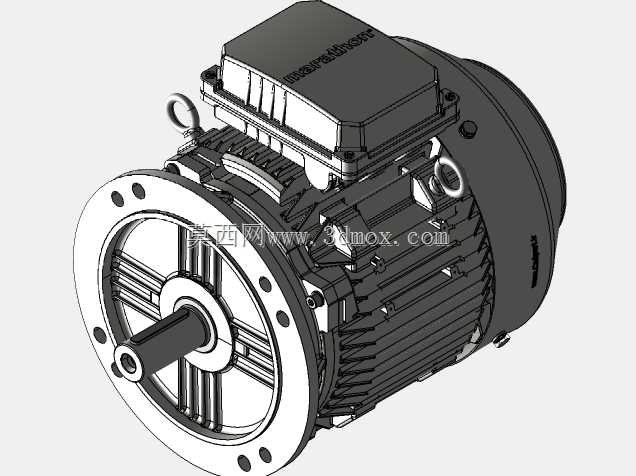

　　这款7.5KW功率等级的电机，额定转速3000rpm，对应2极异步电机的同步转速特性，在机床主轴驱动、风机配套、输送线动力单元、小型泵组驱动等场景中应用广泛，是工业传动系统里的核心动力输出部件。从结构设计来看，模型完整还原了B5法兰安装的结构特征，前端法兰的安装孔位、止口尺寸严格遵循132机座号的行业通用标准，安装法兰端面到轴伸端面的距离、轴伸的直径与键槽尺寸都符合对应功率等级的安装边界要求，设计人员在做设备布局时，可以直接调用该模型核对安装空间，避免后期装配出现干涉问题。电机本体的散热筋结构沿机壳圆周方向均匀排布，这种设计是为了在电机连续额定运行时，通过增大散热面积带走绕组产生的热量，保证电机温升控制在绝缘等级允许的范围内，

　　模型上的散热筋厚度、排布间距都和实物一致，能直观体现散热结构的设计逻辑。顶部的接线盒结构做了完整还原，接线盒的安装位置、进线口的预留方向都符合常规布线需求，吊环的设置也对应了132机座号电机的吊装需求，方便设备组装时的吊装转运。输出轴端的轴承位、密封结构都有清晰的结构体现，前端盖的螺栓连接点位、后端盖的配合结构都做了准确建模，整个模型的装配关系完全按照实物的装配逻辑搭建，没有出现结构错位或者特征缺失的问题。对于做设备选型的工程师来说，调用这个模型可以直接在装配环境里核对电机和被驱动部件的轴对中情况，确认法兰连接的螺栓孔位是否匹配，也能提前规划接线盒的走线空间，避免后期现场安装时出现布线干涉。从建模细节来看，电机外壳的分型线、

　　端盖的配合止口、吊环的螺纹结构都做了写实还原，没有过度简化关键安装特征，不管是用来做设备方案的布局演示，还是做装配干涉检查，都能满足工程使用需求。132机座号的安装尺寸属于行业通用标准，这款模型的尺寸边界严格遵循对应标准，机座的中心高、法兰的止口直径、安装孔的分布圆直径都和实物参数一致，设计人员不需要额外核对尺寸就能直接用于装配设计，能大幅减少选型阶段的建模工作量。
