大扭矩抗重力无刷盘式T型电机结构

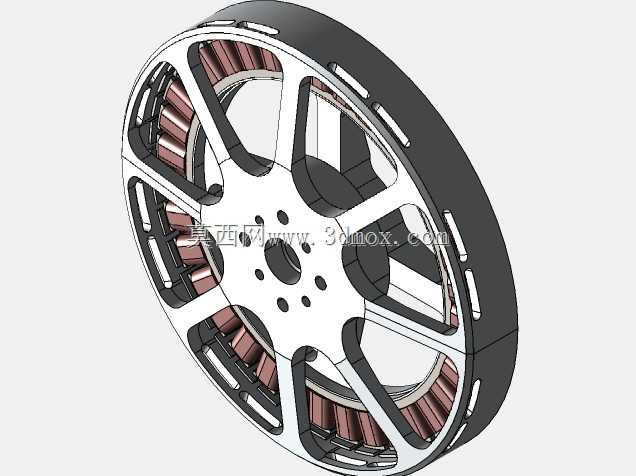

　　这款盘式结构的永磁无刷电机，最初面向重载多旋翼无人机、协作机器人关节、高精度转台这类对动力密度、轴向安装空间有严苛要求的场景设计，其扁平式的外转子架构，能在有限的轴向尺寸内实现更大的扭矩输出，相比同功率等级的常规柱状电机，轴向安装长度可压缩40%以上，非常适合安装空间局促、对转动惯量匹配有要求的动力集成场景。从结构设计逻辑来看，定子采用辐条式支撑骨架，绕组直接嵌装在骨架的定位槽内，辐条之间的大尺寸镂空结构，一方面能降低定子整体自重，另一方面可以在电机高速运转时形成贯通的散热风道，带走绕组通电产生的热量，避免持续高负载下的绕组温升过高导致退磁问题。外转子采用导磁钢圈一体冲压成型的结构，永磁体贴附在钢圈内壁，

　　与定子绕组保持均匀的气隙间隙，转子外壳上均匀分布的轴向凸台，既可以作为动平衡校准的配重基准，也能作为转子与外部负载连接的辅助定位结构，安装时可通过端面上的多组安装孔直接对接负载法兰，无需额外设计转接支架，减少传动链上的连接间隙。在安装边界设计上，中心通孔可直接穿过走线或者穿装固定轴，适配中空走线的机器人关节、云台类设备的布线需求，端面上的安装孔采用不等分排布，可防止安装时的错位装反，转子外圈的径向尺寸经过严格校核，在保证磁钢安装空间的前提下，尽可能缩小转动部分的外径，降低运转时的风阻损耗。实际应用中，这类电机可直接作为机器人关节的直驱动力元件，省去减速箱的传动间隙，提升末端执行器的响应速度，也可搭配减速模组作为大扭矩输出单元，

　　用于重载巡检机器人的行走驱动、高精度回转工作台的动力输入，其无刷的换向结构没有碳刷磨损问题，长期运转的维护成本远低于有刷电机，在持续运转的自动化设备中能保持更长的无故障运行周期。定子骨架采用高强度铝合金加工而成，既保证了绕组安装的结构强度，也能通过金属材质快速传导绕组热量，配合镂空风道的空气对流，可在自然散热条件下满足额定负载的持续运行需求，不需要额外加装散热风扇，进一步压缩了整体安装体积。
