Nema23两相混合式步进电机结构

　　这款57机座号的两相混合式步进电机，是中小型自动化设备里应用覆盖面极广的开环执行元件，日常在桌面数控雕刻机、小型3D打印设备、皮带输送线、点胶工位、非标分拣工装、教学实验台里都能见到它的身影，核心作用是把控制器发来的脉冲信号直接转换成固定步距角的轴端角位移，不需要额外加装位置反馈元件，就能在负载允许范围内实现精准的点位走位，调试逻辑简单，采购和维护成本远低于同扭矩段的伺服方案，很适合对停位精度有要求、运行速度不极端高的工位。

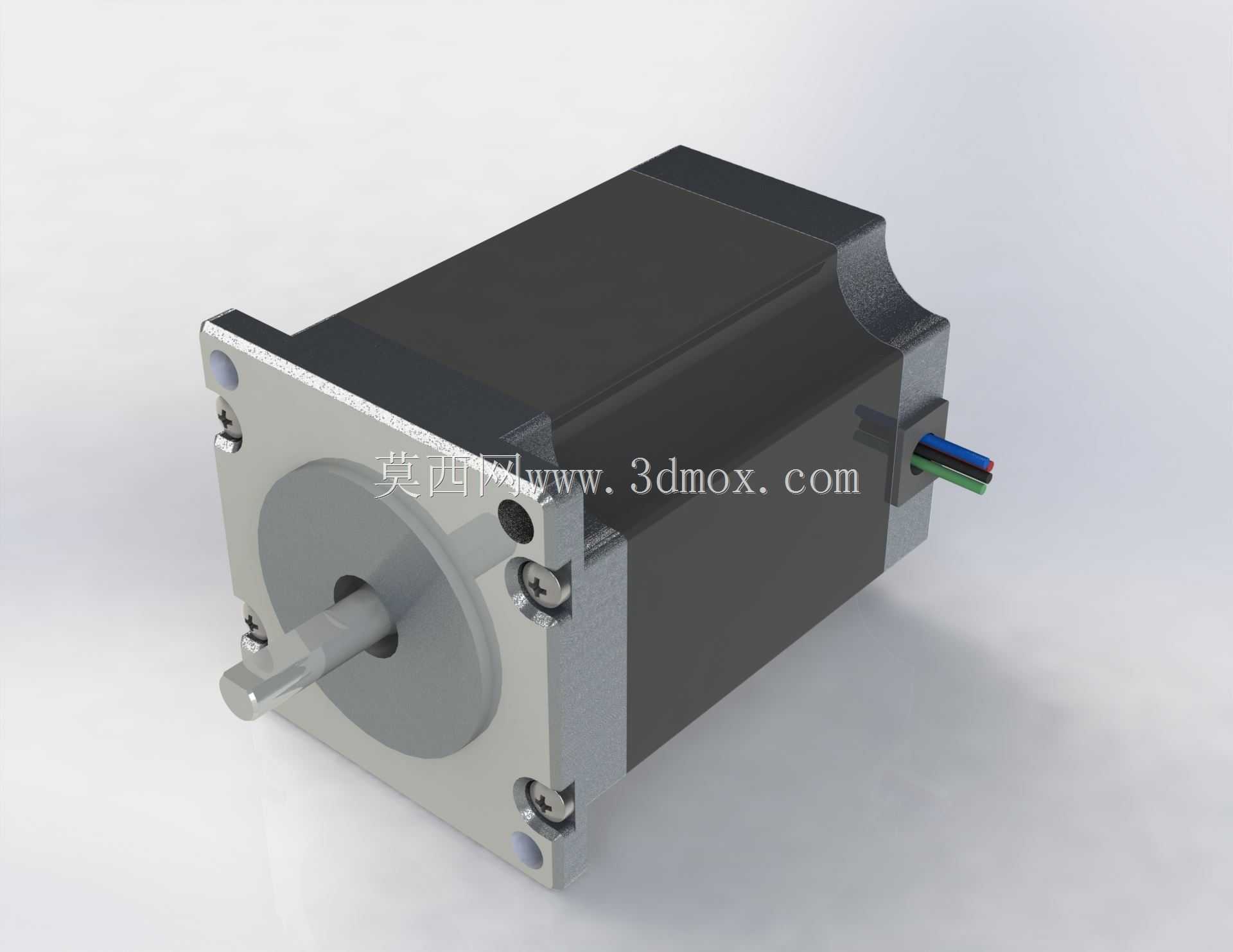

　　从整机结构来看，电机主体采用方形叠片定子外壳加前端铝合金安装法兰的经典布局，机身横截面为标准57毫米见方的规格，前端法兰预留四个沉头安装孔，孔位间距符合Nema23通用安装规范，轴伸端为带扁位的圆柱输出轴，搭配端面定位凸台，用户在设计连接结构时，既可以通过法兰面直接贴装在设备立板、电机座上，也能搭配同步带轮、联轴器、丝杆螺母座完成扭矩输出，安装边界清晰，不需要额外做复杂的适配改型。出线端从机身尾部侧方引出多色芯线，分别对应两相绕组的接线端，布线时可以顺着设备线槽走向弯折固定，避免运动过程中线缆被拉扯磨损。

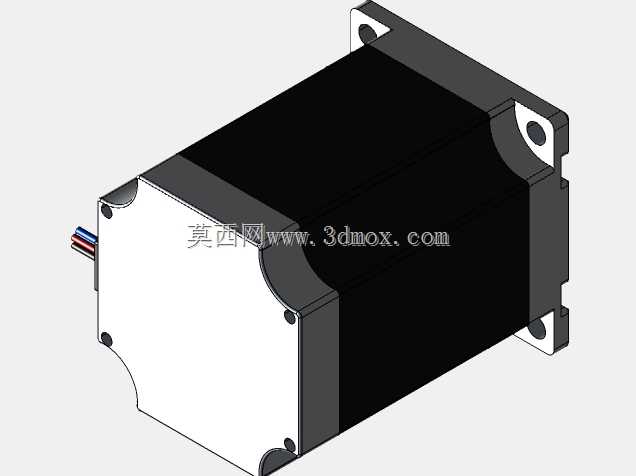

　　建模过程中完整还原了定子叠压外壳的棱角过渡、前端法兰的安装沉孔、轴端扁位、尾部出线护套这些细节，没有做过度的简化省略。结构设计层面，这类电机的机身长度和保持扭矩直接对应，更长的机身意味着内部定子转子叠厚更大，输出扭矩更高，选型时工程师首先要核算负载的折算扭矩、加减速惯量，再匹配对应机身长度的型号，同时要预留安装空间：法兰侧要留出锁紧螺丝的操作空间，轴端连接联轴器或者带轮时要保证同轴度，避免径向载荷长期作用在电机前轴承上，缩短轴承使用寿命。

　　在实际产线布局里，这类电机常搭配步进驱动器使用，通过细分设置可以把固有步距角进一步拆分，让低速运行的抖动大幅降低，带动同步带传动的滑台、滚珠丝杆进给工位时，停位重复精度可以满足大部分非标设备的工艺要求。建模时把电机的外轮廓所有干涉尺寸都做了1:1还原，设计人员在整机装配阶段，可以直接把该模型导入装配体，校验电机和周围钣金件、线槽、传动部件的间隙，提前发现安装孔位不对齐、轴伸长度和联轴器不匹配、出线侧空间不足没法插接线缆这类问题，省去后期样机装配时反复改孔、挪部件的返工工作量。电机外壳的散热筋、端盖固定螺丝这些细部结构也都如实呈现，不管是做设备外观展示、装配干涉校验，还是工装夹具设计参考，都能提供准确的几何依据。
