120mm方型轴流散热风机结构设计

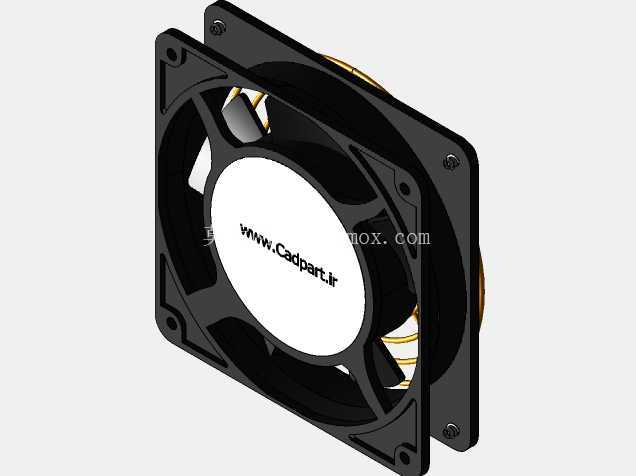

　　在工业电控柜、大功率电源模块、服务器机箱、工业变频器这类长期持续运行的电气设备内部，热堆积是影响元器件寿命与运行稳定性的核心因素之一，120mm规格的方型轴流风机是这类场景下应用覆盖面极广的主动散热部件，其结构设计的合理性直接决定了散热效率、安装适配性与长期运行可靠性。从结构设计的实际落地角度来看，这款风机采用标准120×120mm的方形外框结构，外框四个角预留了标准安装孔位，安装孔的中心距、孔径都匹配行业通用的安装规范，不管是直接固定在机箱面板的通风开孔处，还是搭配防尘网、导风罩组成散热模组，都不需要额外做安装位的适配修改，能直接替换同规格的现有风机产品，大幅降低设备改型的结构调整成本。

　　外框的厚度设计兼顾了结构强度与通风流道的导向需求，框体边缘做了小尺寸的倒角处理，既可以避免安装时锋利边缘划伤操作人员，也能减少进风侧的气流紊流，降低运行时的风噪。风机的核心扇叶采用轴流叶片构型，叶片的曲面弧度经过流道优化，在额定转速下可以推动足够流量的空气沿轴向穿过设备内部的发热区域，把功率器件、变压器、电容这类发热元件表面堆积的热空气直接带出设备腔体，形成稳定的空气对流循环，避免局部热点温度超过元器件的额定工作温度阈值。叶片与外框之间预留了均匀的转动间隙，既保证扇叶转动时不会与框体发生剐蹭，也不会因为间隙过大导致气流回流损失，影响整体散热效率。

　　风机中心的轮毂区域做了平整化设计，既可以容纳内部的驱动电机与轴承组件，也能在扇叶转动时起到气流导流的作用，减少中心区域的气流乱流。从实际选型适配的角度来看，120mm见方的安装尺寸属于散热风机里的通用规格，既可以单台独立使用在小功率电源、小型工控设备上，也可以多台并排阵列布置在大型服务器机柜、大功率变频柜这类热耗散更高的设备中，根据实际的散热需求灵活配置安装数量。设计过程中需要重点关注安装边界的干涉问题：外框后侧的出线位置预留了足够的走线空间，不会因为安装时紧贴机箱壁导致线材被挤压破损；扇叶的转动区域完全处于外框的包覆范围内，安装时即使后方有布置其他元器件，只要预留出不小于框体厚度的安全距离，就不会出现扇叶剐蹭其他部件的问题。外框的材质选用兼顾了结构强度与耐热性能，长期在设备内部的高温环境下运行不会出现形变，保证扇叶的转动间隙始终保持在设计范围内，避免长期运行后出现擦框、异响等问题。在实际的设备结构设计中，这类风机的安装位通常会配合机箱的通风网孔做对齐设计，进风侧一般会搭配可拆卸的防尘滤网，避免环境中的灰尘随着气流进入设备内部堆积在元器件表面，影响元器件自身的散热效果；出风侧则会对准设备内部的核心发热区域，让冷空气直接流过发热器件表面，最大化热交换的效率。

　　不同于大尺寸的工业离心风机，这类小尺寸轴流风机的安装方向灵活，既可以采用向外抽风的排风模式，也可以采用向内送风的正压通风模式，结构设计人员可以根据设备内部的风道走向灵活选择安装方向，不需要额外修改风机本身的固定结构。扇叶的动平衡精度是设计中需要重点管控的指标，合理的配重设计可以让风机在额定转速下运行时保持极低的振动量，避免振动传递到机箱结构上产生共振噪音，也不会因为长期振动导致周边的元器件接插件出现松脱问题。外框四个角的安装孔位采用沉头设计，使用标准螺丝固定时螺丝头不会突出框体表面，不会影响风机与安装面的贴合度，也避免突出的螺丝头干涉其他周边部件。对于三维建模从业者而言，构建这类风机模型时需要准确还原安装孔位的相对位置、外框的实际厚度、扇叶的转动包络范围，这些尺寸是设备结构设计中做干涉检查、安装位开孔的核心依据，如果模型的安装尺寸出现偏差，会直接导致实际生产时风机无法顺利装配，或者装配后出现间隙不均、剐蹭等问题。同时模型也还原了风机的外观细节，包括中心标识区域的轮廓、外框的加强筋结构、出线位置的结构特征，能够直接用于设备的装配可视化、BOM表搭建以及安装指导文件的制作，不需要设计人员再额外对模型进行细节补全。
