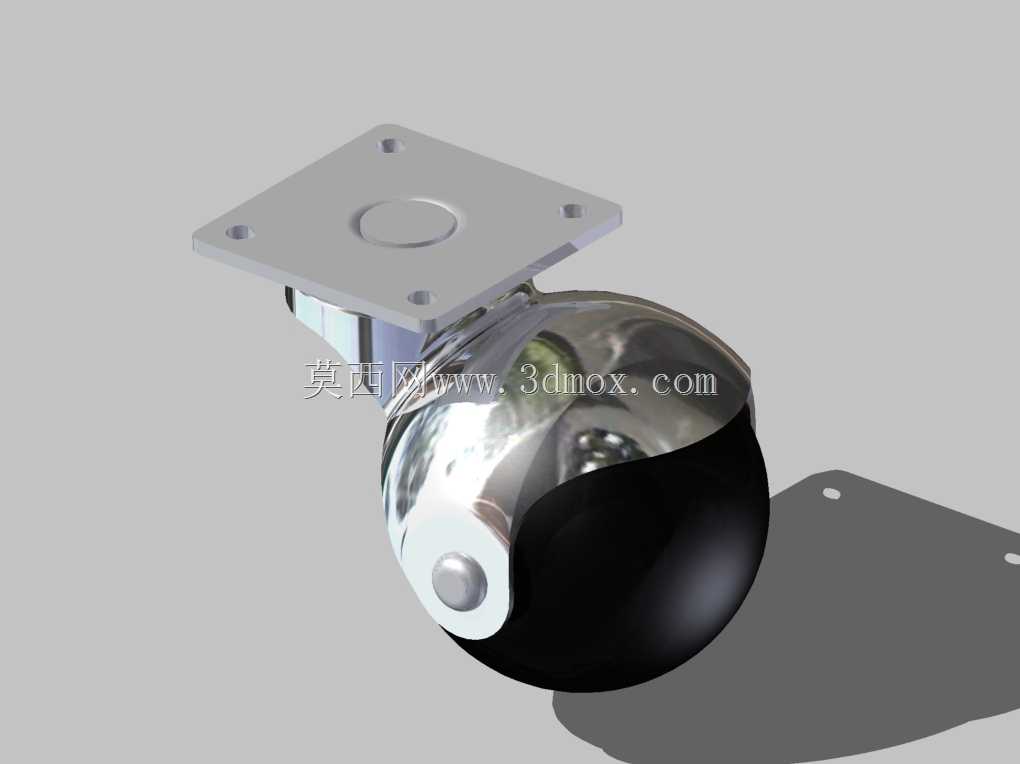

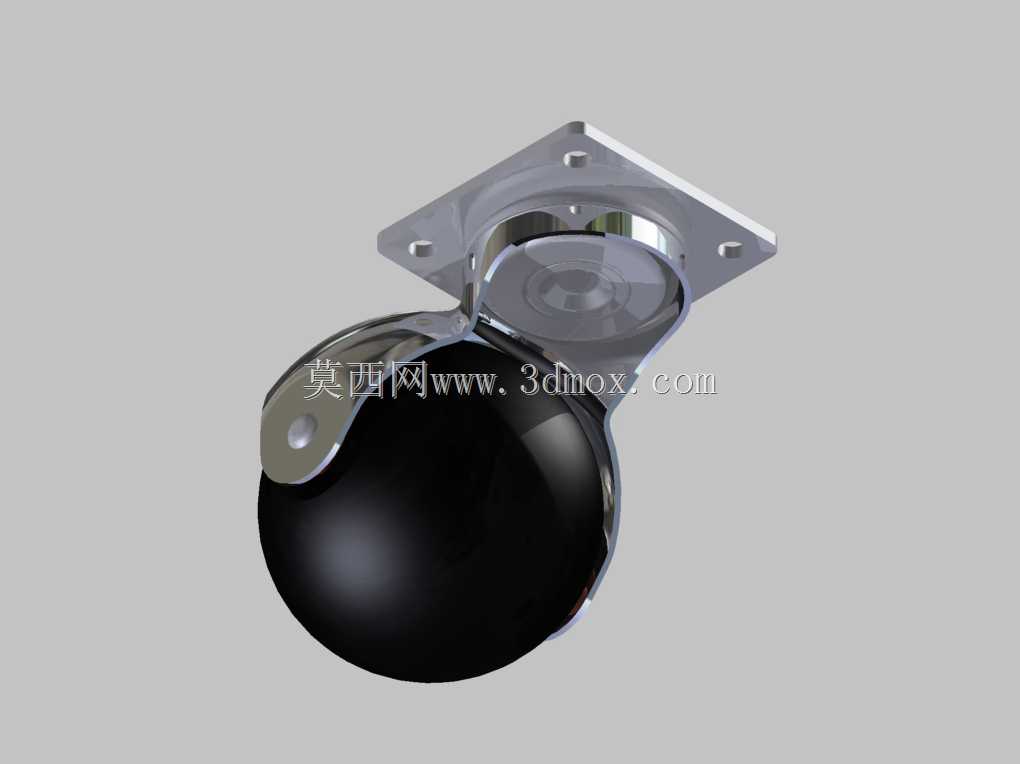

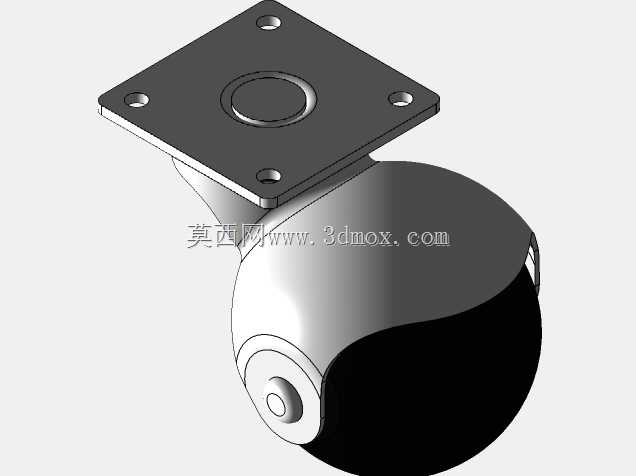

方形法兰安装球形万向锤式脚轮结构

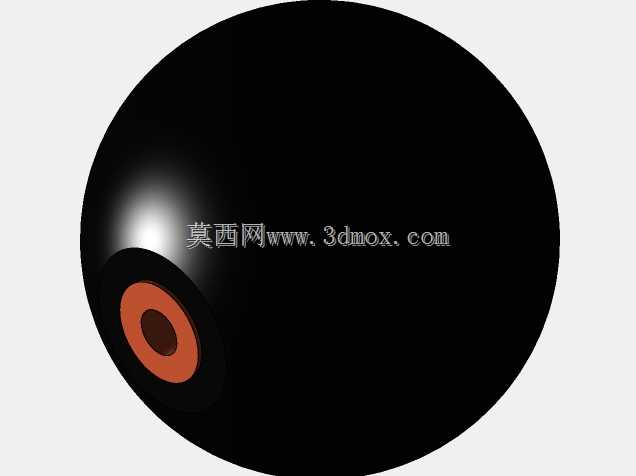

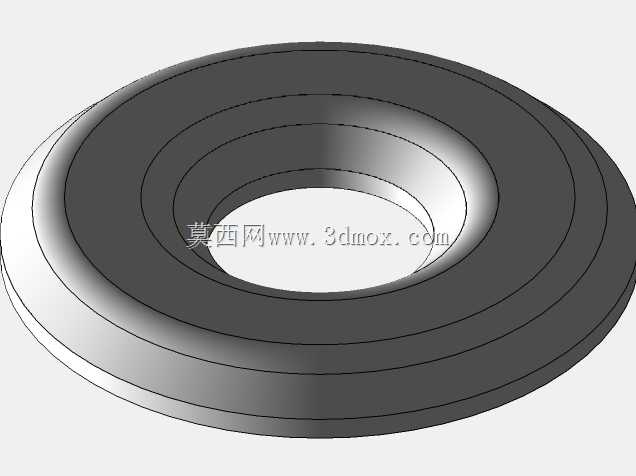

　　这款球形万向脚轮的设计，最初是针对CA6140系列普通车床的移动改造需求落地的，在车间实际工况里，中小型机床、重型工具柜、移动式工装台的移位作业，一直存在普通定向轮转向卡滞、重载下轮面压痕明显、越障能力不足的痛点，这款结构刚好针对性解决了这类问题。从安装边界来看，顶部采用方形四孔法兰安装座，安装孔位按照通用重型脚轮的孔距规范设计，法兰座厚度预留了足够的刚性冗余，安装时可直接通过螺栓固定在设备底部的安装基板上，不需要额外加工转接板，适配绝大多数需要移位的中小型工业设备底部安装空间，法兰座与下方转向支架之间采用推力轴承配合径向定位轴的结构，转向时没有轴向窜动间隙，重载转向时不会出现卡滞、抖动的情况。轮体部分采用球形结构设计，

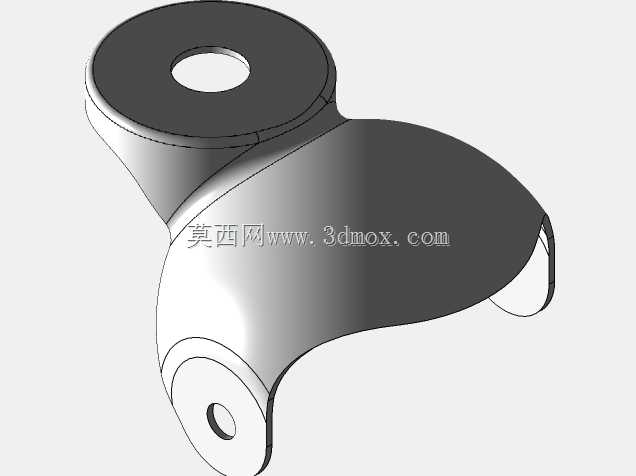

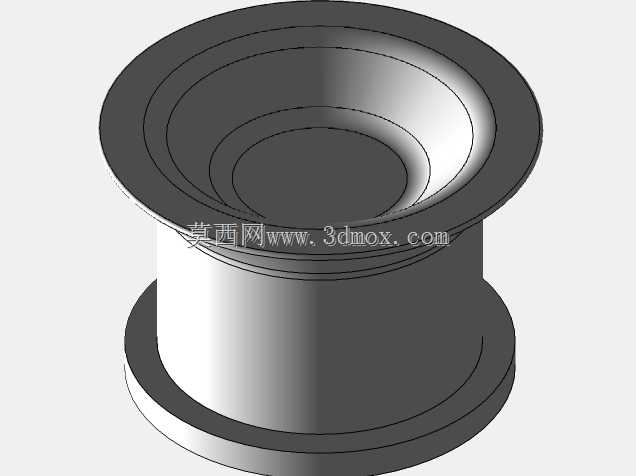

　　和传统的圆柱滚轮相比，球形轮的接地比压分布更均匀，在车间环氧地坪、水磨石地面甚至有轻微焊缝凸起的钢板地面上移动时，接触面积不会随转向角度变化而突变，推行时的阻力更小，也不容易在地面留下压痕；轮体下半部分采用高耐磨工程材质，上半部分的金属球面做了抛光处理，搭配侧面的限位阻尼结构，既保证了360度万向转向的灵活性，也能在设备停放时提供足够的侧向稳定性，不会出现普通万向轮受侧向力时自行滑移的问题。设计过程中，特意优化了转向支架的包络范围，支架对球形轮的包裹角度刚好覆盖轮体上半部分的非接地区域，既不会干涉轮体的滚动和转向，也能阻挡车间内的铁屑、焊渣等杂物卡入轮体与支架的间隙，减少日常维护的清理频次；轮体中心的转轴采用免润滑的复合衬套结构，

　　不需要定期加注润滑脂，在多粉尘的机加工车间环境下也能长期稳定工作，不会因为粉尘进入转轴间隙出现卡涩。实际选型时，这款脚轮的单轮额定载荷适配中小型机床、重型工具柜、移动式检测平台这类单脚载荷在数百公斤级的设备，四组搭配使用时可以满足两吨以内总重设备的移位需求，安装后设备底部的离地间隙符合车间安全规范，不会因为间隙过小剐蹭地面的线缆、排屑槽凸起，也不会因为间隙过大导致设备重心过高影响停放稳定性。和传统的平底万向脚轮相比，这款球形结构的越障能力更强，过地面的电缆槽盖板、小尺寸金属切屑堆时不需要额外抬升设备，推行过程更顺畅，转向时的回转半径更小，在车间狭窄的设备通道之间移位时，不需要反复调整方向，单人即可完成重型设备的短距离移位作业。
