CA6140机床多孔位螺纹安装固定板

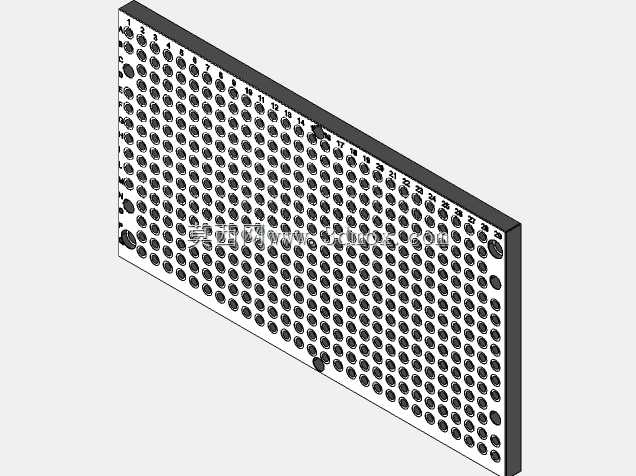

　　在普通车床的工装改造与旧设备修复场景中，安装固定板是连接床身、夹具与待加工工件的核心承载部件，直接决定加工过程中的装夹刚性与定位精度，不少服役年限较长的CA6140车床，其原配固定板会因长期受切削振动、切削液腐蚀、工件装夹应力反复作用出现螺纹滑牙、板面变形甚至局部断裂的问题，一旦原厂配件断供，重新测绘制作适配的固定板就成了设备复产的关键环节。这款固定板的设计完全围绕CA6140车床的装夹需求展开，板面主体采用平直钢板加工成型，核心排布418个M8规格螺纹孔，这些孔位并非均匀阵列排布，而是匹配常用夹具、定位附件的安装基准做了对应布局，能够兼容多款通用车床夹具的直接装夹，无需额外打孔转接，大幅缩短工装调整的辅助时间。

　　除了密集的M8螺纹安装位外，板面上还预留了6个通孔用于穿装M12规格的锁紧螺栓，这部分孔位对应床身的固定安装基准，穿入螺栓后可将整板牢牢锁定在车床工作台的对应位置，避免大进给切削时板件出现位移；另外设置的5个M8螺栓下孔用于安装定位销与辅助支撑件，可针对异形工件做快速定位支撑，剩余2个专用孔位则适配圆柱形挠性卡箍的安装，用来固定走线管路或冷却管路，避免加工过程中管线晃动干涉刀具路径。设计时优先考虑了安装边界的适配性，整板的外形尺寸完全匹配CA6140车床工作台的安装槽距，边缘做了倒角去毛刺处理，避免安装时刮伤操作人员或工作台面，板面的平面度公差控制在0.05mm以内，保证夹具安装后不会出现基准偏移，

　　所有螺纹孔均采用通止规校验的标准公差，确保螺栓拧入顺畅无卡滞，长期反复拆装也不易出现滑牙问题。在实际加工应用中，这款固定板可直接替代损坏的原厂配件安装使用，也可作为通用工装板拓展CA6140车床的装夹范围，不管是小批量异形零件的加工，还是标准件的批量装夹，都能通过板上的密集螺纹孔快速调整夹具位置，省去了每次装夹都要重新在工作台上打孔攻丝的麻烦，有效降低工装制作成本，提升设备的加工适配能力。
