CA6140车床用波形弹性垫圈结构设计

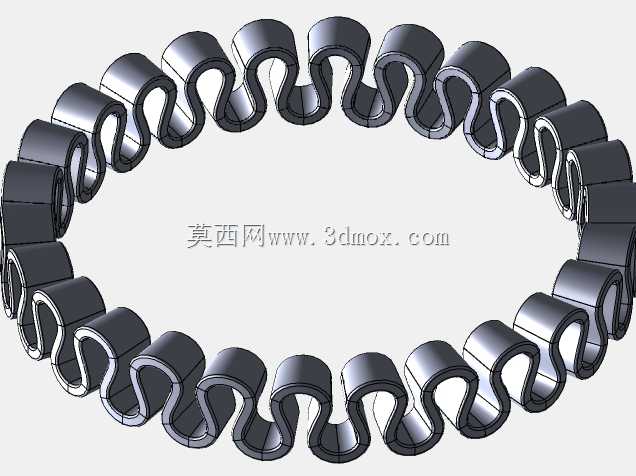

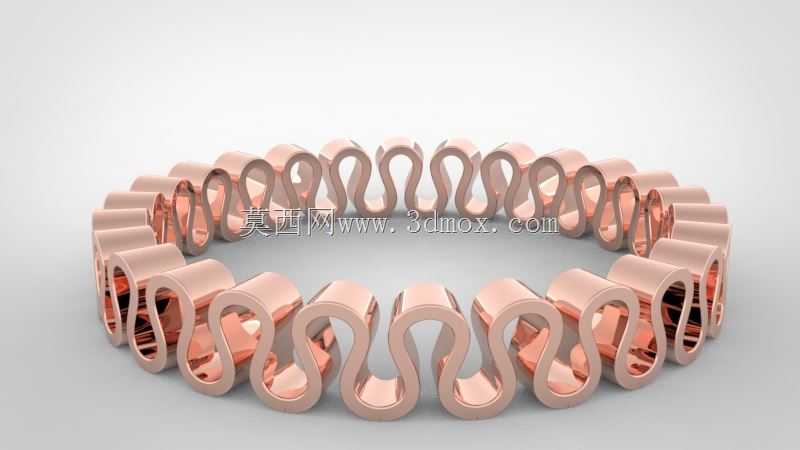

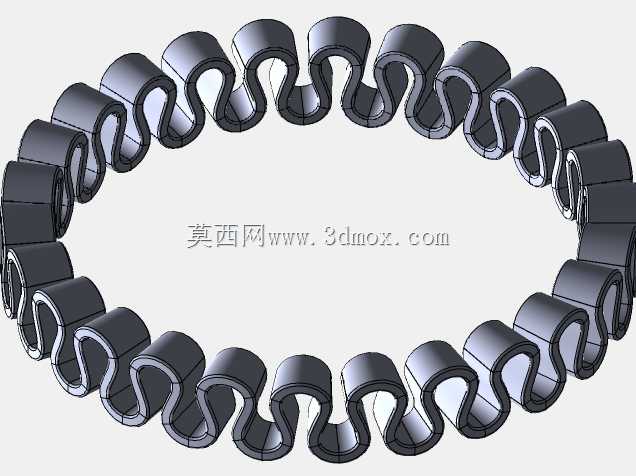

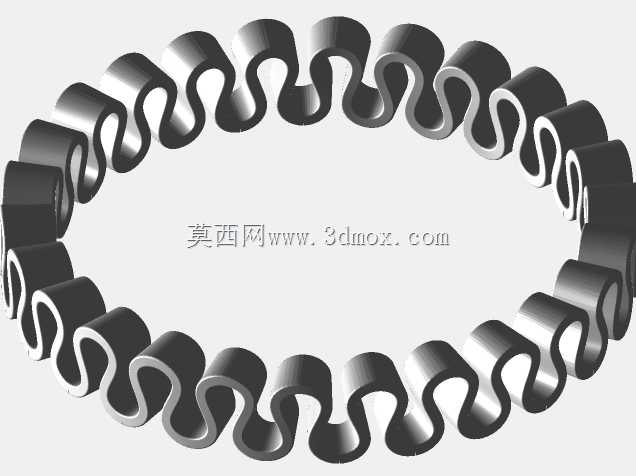

　　这款波形环属于弹性补偿类机械零件，主要应用在CA6140普通车床的主轴组件、进给机构的连接部位，用来补偿装配累积误差、吸收传动过程中的小幅振动，同时提供持续的轴向预紧力，避免螺纹连接在机床启停、换向冲击下出现松脱问题。在车床实际运行中，主轴箱内的齿轮、轴承装配存在微米级的尺寸公差累积，普通平垫圈无法提供持续的弹性补偿，容易出现轴承游隙偏大、传动异响的问题，而波形环通过自身的波浪形结构形变，能在轴向空间有限的安装场景下，提供稳定的预紧弹力，不需要额外增加碟簧组的安装空间，适配CA6140车床原有紧凑的装配腔体尺寸。从设计思路来看，这款波形环采用连续波浪形的环形结构，整体为闭合环状，周向均匀分布连续的U形波峰波谷，

　　波峰与波谷的过渡圆角经过优化，避免应力集中导致的疲劳断裂，在建模过程中通过拉伸曲面构建基础环体轮廓，再通过Wrap命令包覆波浪形截面轮廓，配合加厚曲面命令生成均匀壁厚的实体，最后通过PatternAxisPlane命令完成周向波形的阵列，保证每个波形的形变行程一致，弹力输出均匀。安装边界上，这款波形环的内外径尺寸完全匹配CA6140车床对应安装位的轴径与沉孔尺寸，安装时不需要对原有安装位进行二次加工，自由状态下的高度略大于安装槽的深度，装配压缩后能提供符合设计要求的预紧力，压缩行程控制在合理范围内，既不会因为形变量过大导致塑性变形，也不会因为弹力不足无法起到预紧补偿作用。在实际使用场景中，除了CA6140车床的主轴装配位置，

　　这类波形环还可以用在其他需要小空间轴向预紧的机械连接部位，比如进给丝杠的支撑座、操作手柄的连接位，能够有效缓冲传动过程中的轴向窜动，降低连接部位的磨损速度，延长整机的维护周期。建模过程中对波形的过渡曲面做了连续性处理，所有曲面均达到G2连续，避免加工过程中出现应力集中点，生产时可以采用冲压工艺一次成型，也可以根据使用场景选择弹簧钢、铜合金等不同材质，铜合金材质的波形环还具备一定的导电性能，可以用在有接地要求的连接部位，同时铜材质的自润滑特性也能减少安装面的磨损。
