双耳环铰接式工程液压油缸结构设计

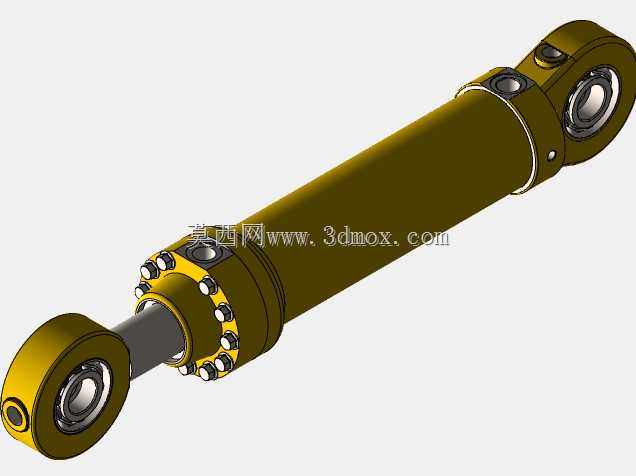

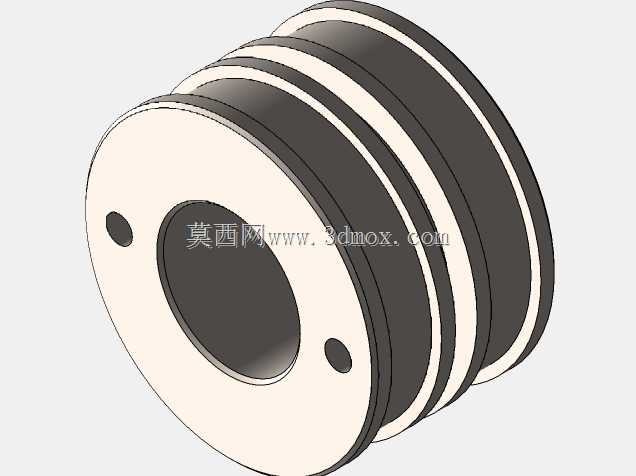

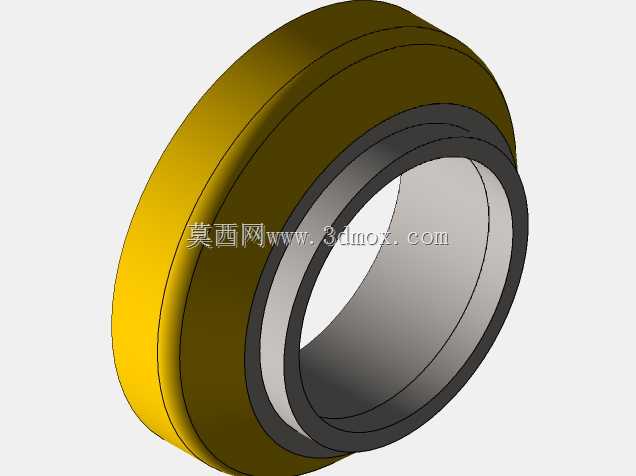

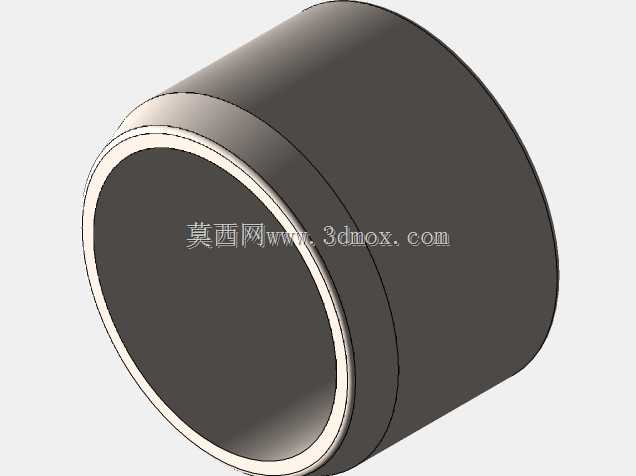

　　这款双耳环铰接结构的液压油缸，是液压系统里最常见的直线执行元件，日常在机床工装夹紧、工程机械举升、重型设备姿态调整、自动化生产线推料工位都能见到同结构产品的应用。从结构设计来看，缸筒采用无缝厚壁钢管加工成型，内壁做珩磨处理保证粗糙度与圆度，能给活塞往复运动提供稳定的密封支撑面，避免内泄影响出力效率；两端的耳环铰接结构，内置向心关节轴承，允许安装时存在小角度的偏摆余量，适配设备运行过程中连接端的小幅位移，不会因为安装同轴度误差或者负载偏载造成杆体弯曲、密封件偏磨的问题。活塞杆表面做了镀硬铬处理，硬度与耐磨性能满足高频往复运动的使用需求，搭配多道组合密封结构，分别承担防尘、封油、承压的作用，能在常规工业环境下长期稳定工作，

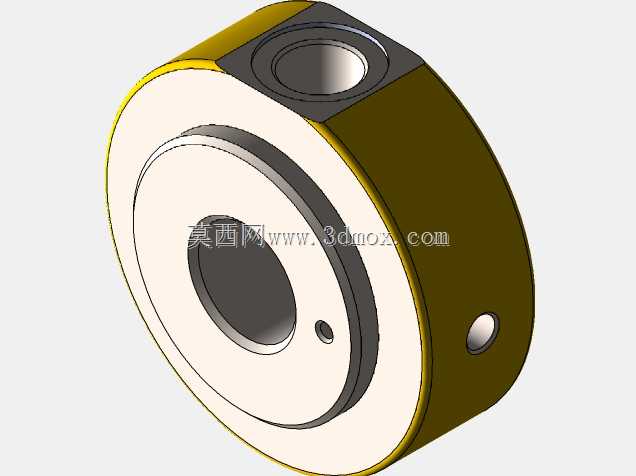

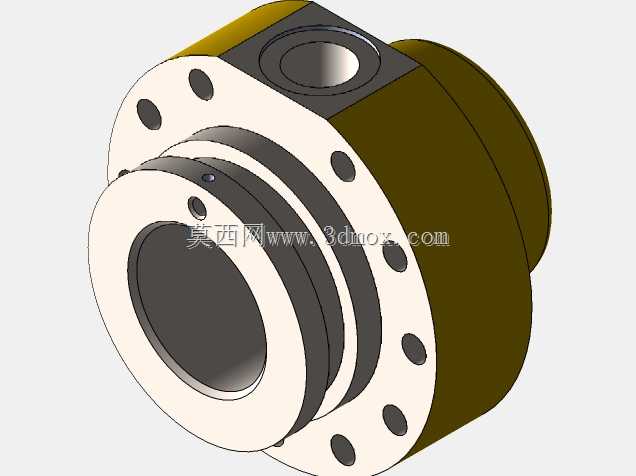

　　减少漏油故障的发生概率。从安装边界来看，两端耳环的销轴孔为标准同轴设计，安装时需要保证两侧销轴的平行度，预留足够的摆动空间，避免缸体运动时和周边结构发生干涉；缸体外部的油口布置在缸筒靠近端盖的位置，采用标准公制螺纹连接，方便现场布设液压管路，不会和安装支座产生空间冲突。设计这类油缸的时候，首先要匹配系统额定工作压力确定缸筒壁厚、活塞杆直径，保证受压工况下杆体的稳定性，不会出现失稳弯曲的问题；其次要根据负载的运动行程确定活塞的有效行程，预留足够的缓冲余量，避免活塞运行到行程端点时直接撞击端盖造成结构损坏。实际选型应用中，这类铰接式油缸相比法兰安装、脚座安装的油缸，对安装基座的加工精度要求更低，能抵消一部分设备运行中的振动与位移偏差，

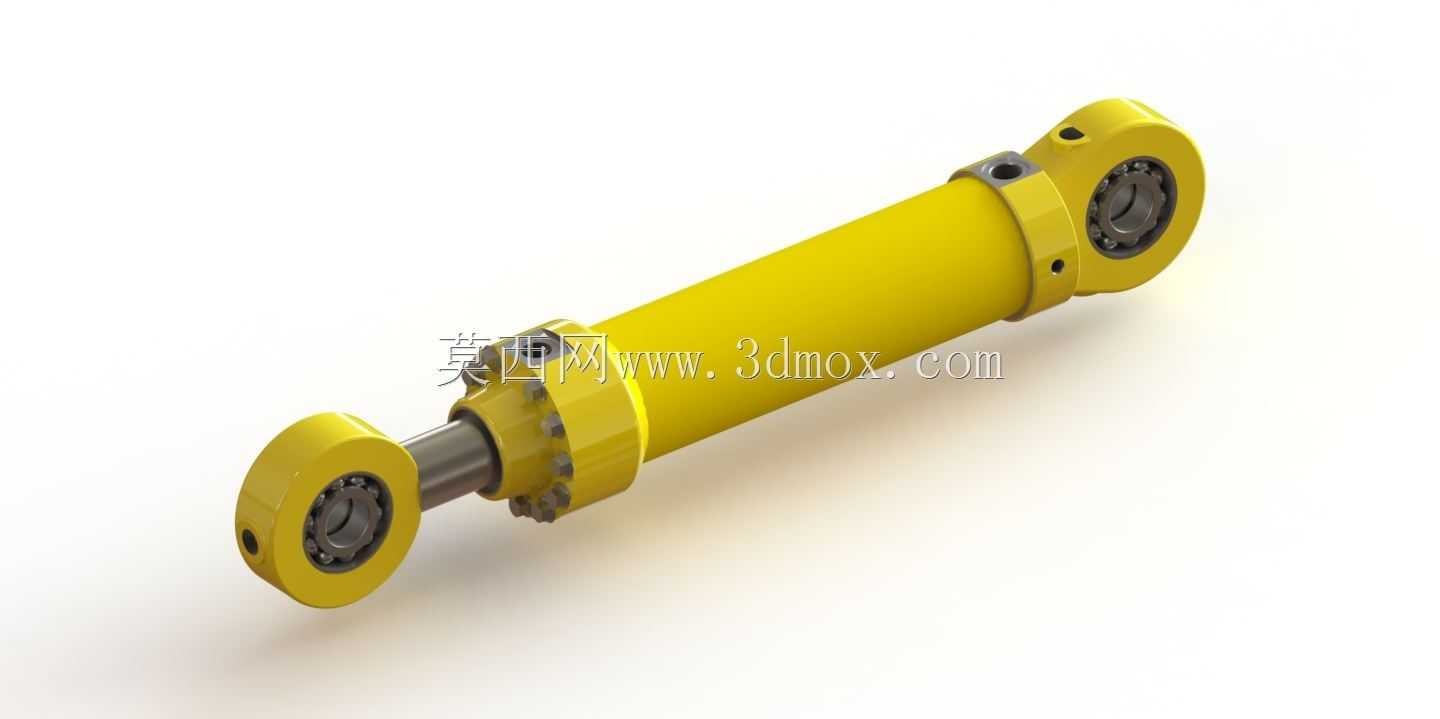

　　很适合用在存在小幅摆动的铰接连接工位，比如机床的夹具锁紧、工程设备的动臂驱动、物流设备的货叉举升等场景。缸体外部的黄色涂装为工业设备常用的防护漆层，既能隔绝外界水汽、油污对缸体的腐蚀，也能在设备日常巡检时快速识别液压元件位置，方便运维人员排查管路泄漏问题。
