法兰式手动球阀工业管路控制结构

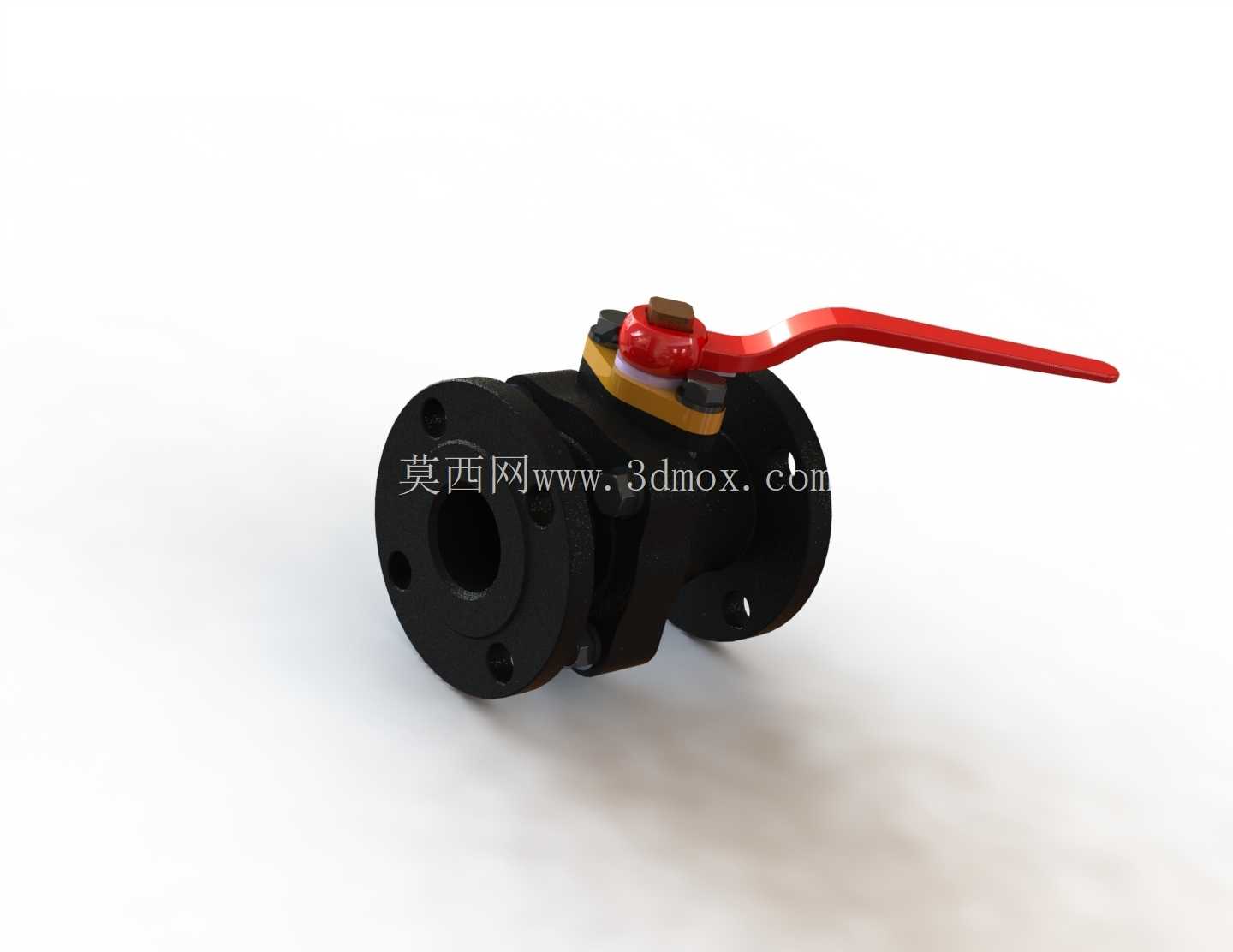

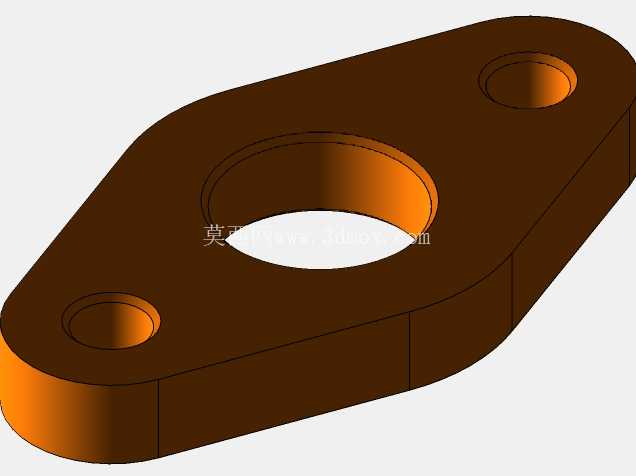

　　这款手动法兰球阀的建模完全贴合工业给排水、循环水系统的实际使用需求，在做结构还原的时候，首先考虑的是现场安装的适配性，两端的法兰盘严格匹配通用管路法兰的螺栓孔分布，孔位的节圆直径、法兰端面的密封槽深度都按照常规中低压管路的安装标准做了还原，安装时不需要额外做转接件加工，直接匹配同通径的管路法兰就能完成对接，密封面的平面度在建模时做了公差预留，避免实际装配时出现密封面贴合不严的渗漏问题。

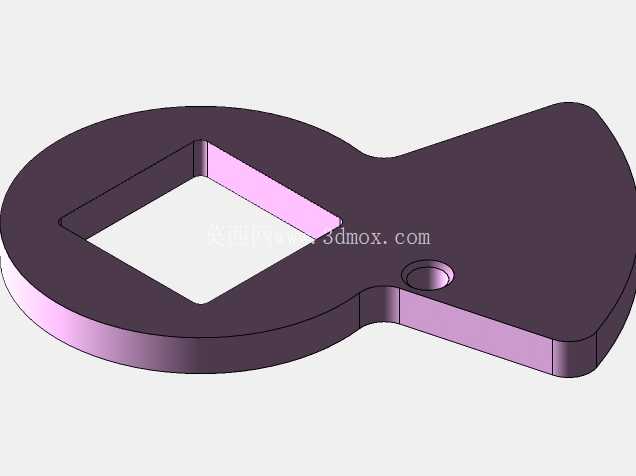

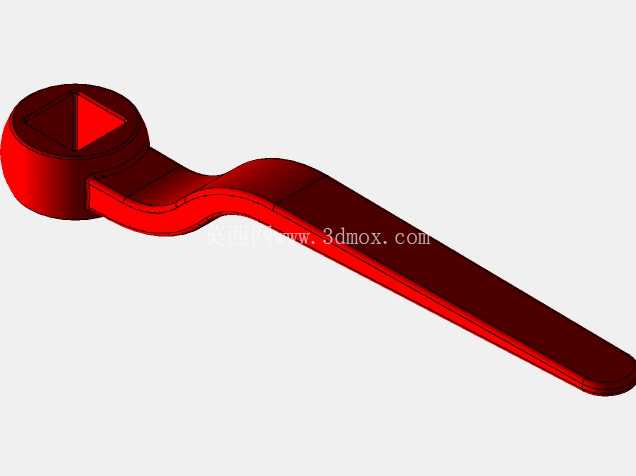

　　从功能逻辑来看，这款阀的核心作用是管路介质的通断控制，红色的加长操作手柄是特意做的结构设计，相比短手柄，长力臂的结构能让操作人员在现场不需要借助加力杆，就能完成带压状态下的启闭操作，手柄和阀芯的连接位置做了扁方定位结构，完全避免开关过程中手柄打滑空转的问题，手柄根部的限位块能精准卡定90度的启闭行程，操作人员不需要额外观察阀芯位置，扳动手柄到限位点就能确定阀处于全开或者全关状态，减少现场操作的判断失误。

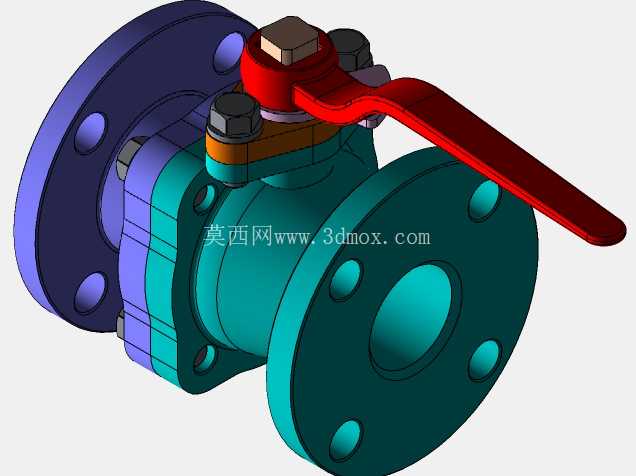

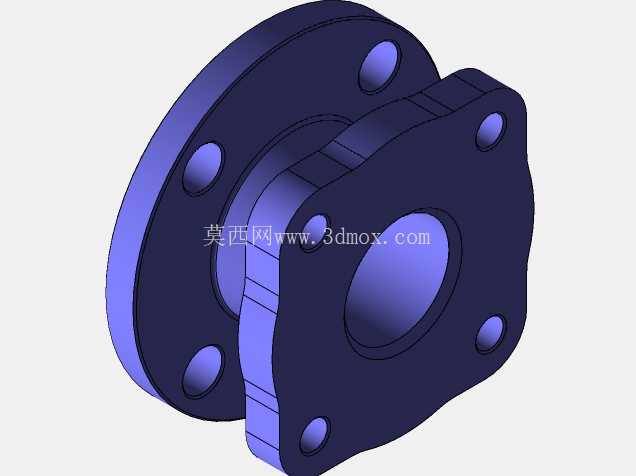

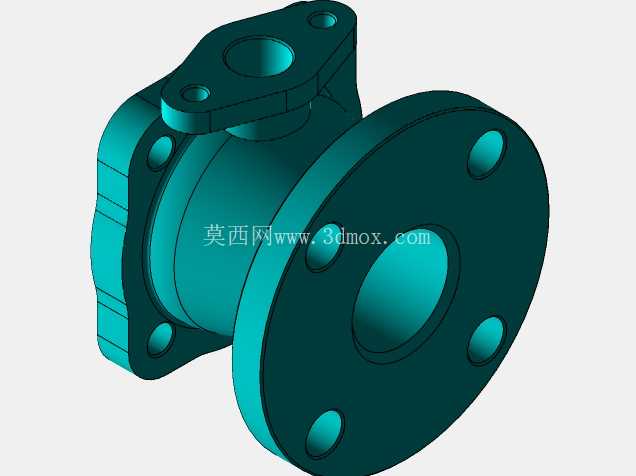

　　阀体部分采用的是两片式法兰结构，建模时还原了阀体连接螺栓的分布位置，中法兰的密封垫安装槽也做了细节还原，这种两片式结构的好处是后期维护时，只需要拆开中法兰的连接螺栓，就能直接取出内部的球体和密封件，不需要把整个阀从管路上拆下来，能大幅缩短现场检修的时间。球体部分的流道做了全通径设计，和管路的通径完全一致，介质流经的时候不会产生额外的流阻，也不会因为流道缩径造成杂质堆积卡涩阀芯的问题，适合水系统里可能带有少量杂质的介质工况。

　　在建模的细节处理上，操作手柄的弯折角度是按照现场操作空间做的优化，手柄抬起的时候不会和法兰的紧固螺栓产生干涉，扳动过程中也不会碰到管路的保温层，适合安装在空间相对紧凑的管廊、设备夹层位置。阀杆的密封位置做了填料函的结构还原，符合常规球阀的密封结构设计，后期如果出现阀杆位置渗漏，可以直接压紧填料压盖来解决，不需要拆解整个阀体。两端法兰的背面做了减重的凹面结构，在保证法兰强度满足压力等级要求的前提下，尽可能降低阀体的整体重量，方便现场吊装和安装。

　　从应用场景来说，这款结构的球阀除了常规的工业循环水系统，也能适配暖通空调管路、消防供水管路、普通清水输送管路的通断控制，因为是手动操作结构，不需要额外配置气动或者电动执行机构，成本更低，适合不需要远程自动控制、只需要现场手动操作的管路节点。建模时所有的安装边界尺寸都做了精准还原，包括阀体的总长度、法兰的外径、螺栓孔的数量和孔径、手柄全开和全关状态下的最大外伸尺寸，设计人员在做管路排布的时候，可以直接调用这个模型做装配干涉检查，提前确认安装空间是否足够，避免现场安装时出现阀和周边设备、管线碰撞的问题。球体和密封座的配合间隙在建模时也做了合理预留，符合实际加工的公差要求，不会出现模型里配合过紧或者过松，和实际产品状态不符的问题。
