博世FX305外啮合齿轮液压泵结构

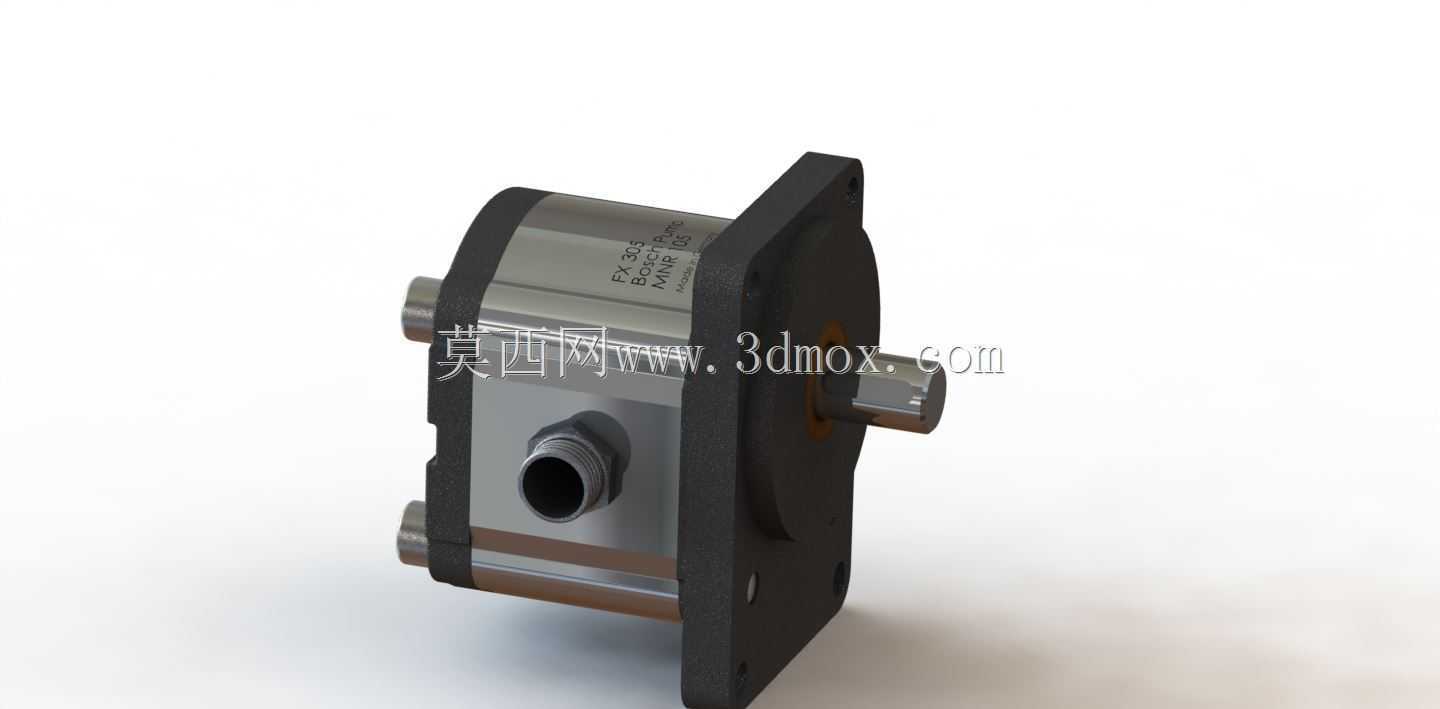

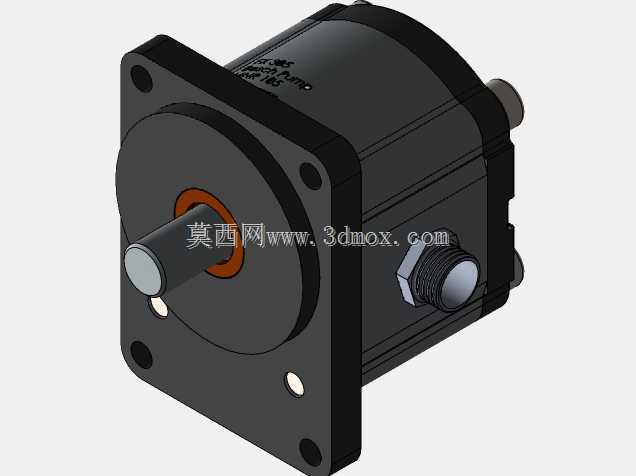

　　这套外啮合齿轮式液压泵三维结构，对应小型液压动力回路里常见的定排量供油元件，整机采用侧置油口、底脚法兰安装的紧凑布局，在工程机械附属装置、农用拖拉机油压输出、小型机床液压夹具、仓储叉车起升回路以及自动化设备的液压站中都有广泛适配场景。这类泵的核心作用是把原动机输入的旋转机械能转化为液压油的压力能，为油缸、液压马达等执行元件提供稳定流量与压力输出，外啮合齿轮结构本身具备抗油液污染能力强、低速供油平稳、结构简单维护便捷的特性，在中低压工况下长期运行可靠性表现突出。

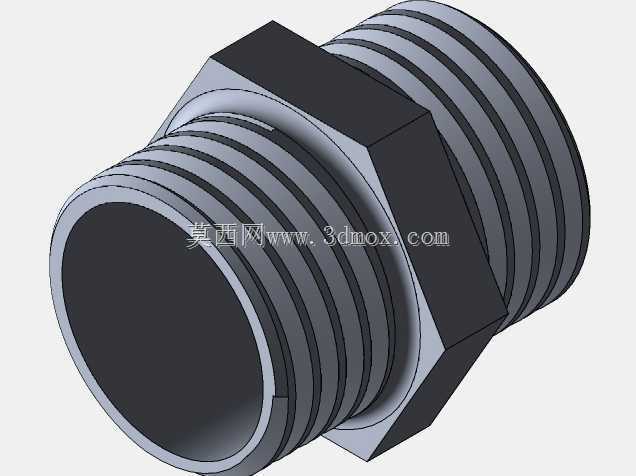

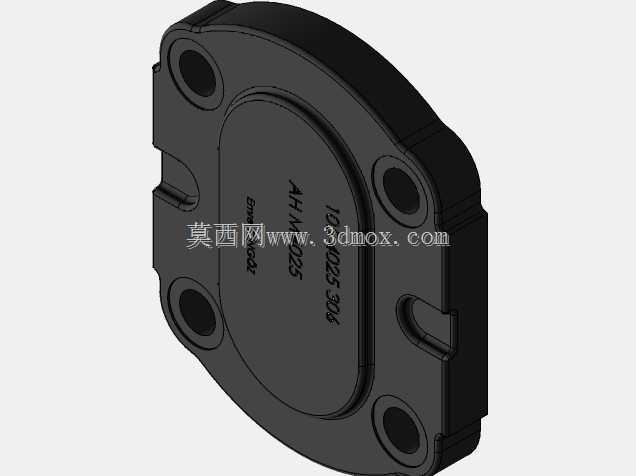

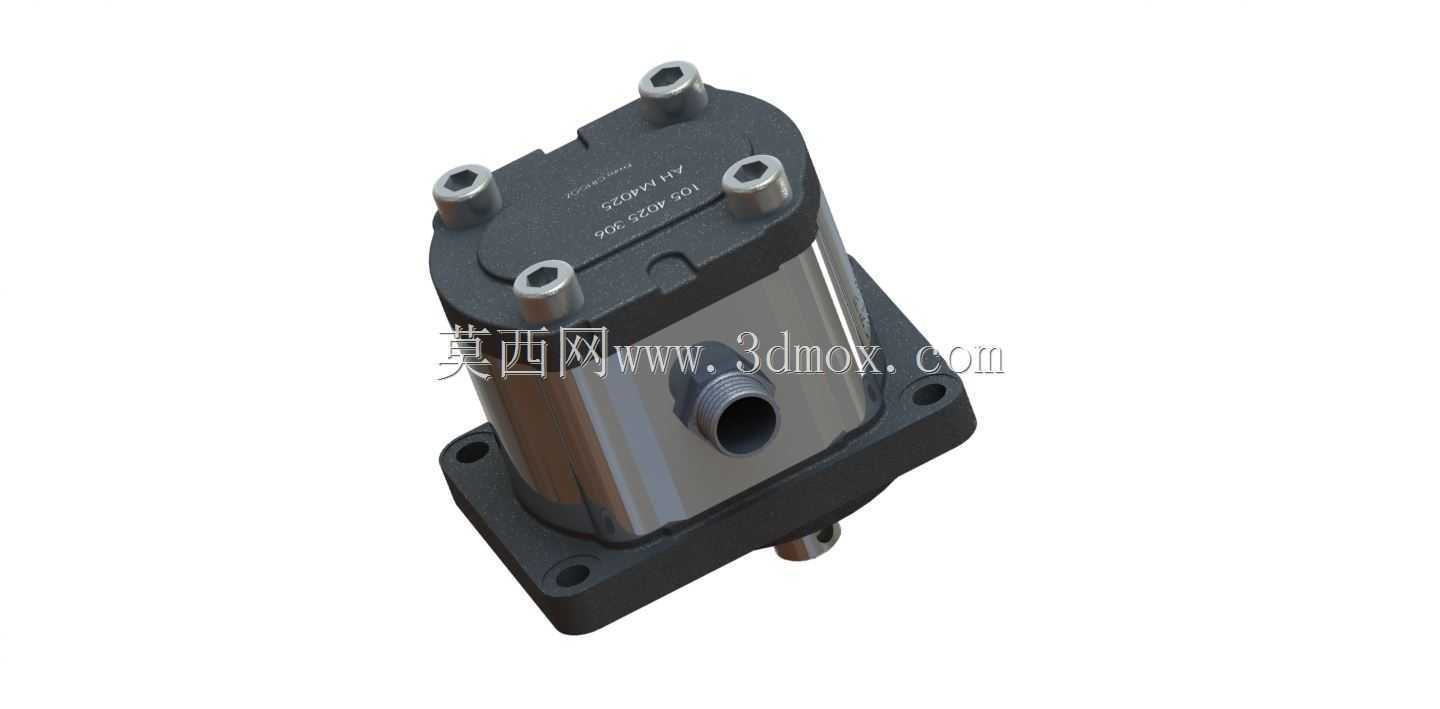

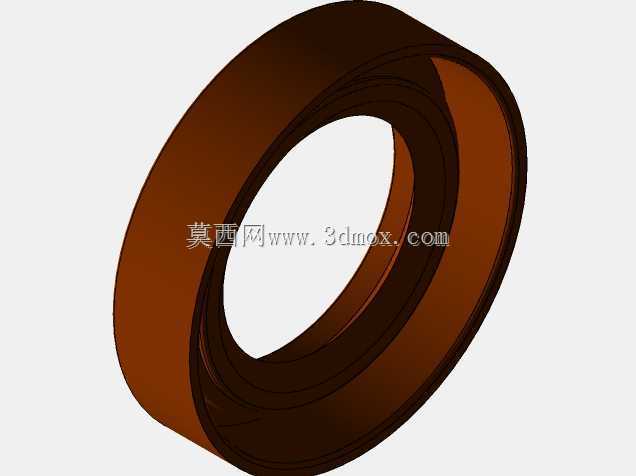

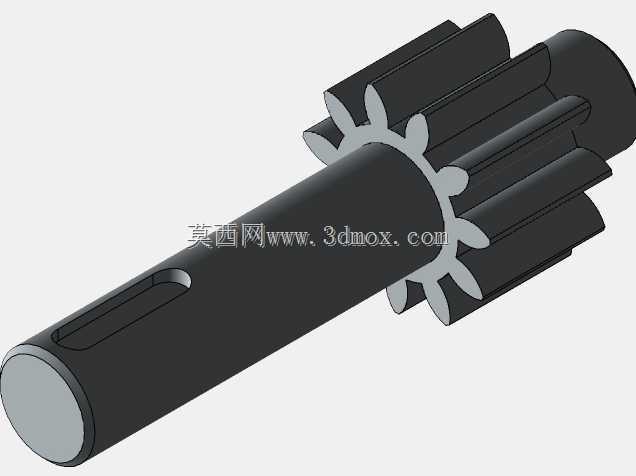

　　从结构细节来看，泵体主体采用铝合金挤压成型的中段壳体，表面保留了型材拔模的平直棱面，既控制了整机自重，也能通过壳体外壁扩大散热面积，带走连续运转时齿轮啮合产生的热量；前后端盖采用铸铁材质加工，黑色端面上预留了四个轴向贯通的紧固螺栓孔，四根长螺栓从后端盖穿入、直接锁紧前端盖，把中段泵壳、浮动侧板与齿轮副整体压合为一体，这种装配方式在批量生产中便于控制轴向间隙，也能在维修时快速拆解更换磨损的密封件与侧板。泵的输入端从下端盖中心伸出，采用标准轴伸结构，可通过联轴器与电机或柴油机输出端直连，也能适配皮带轮、取力器接口，在不同主机布置里灵活匹配动力输入。进油口设置在泵体侧面，采用内螺纹直通接口，口径匹配常规吸油管路，吸油流道从侧口直接连通齿轮啮合脱开的低压腔，流道转折少、吸油阻力低，可有效降低高转速下的空化风险；高压油则从齿轮啮合挤压侧经端盖内部流道送出，压力区间覆盖常规中小吨位液压系统的使用需求。

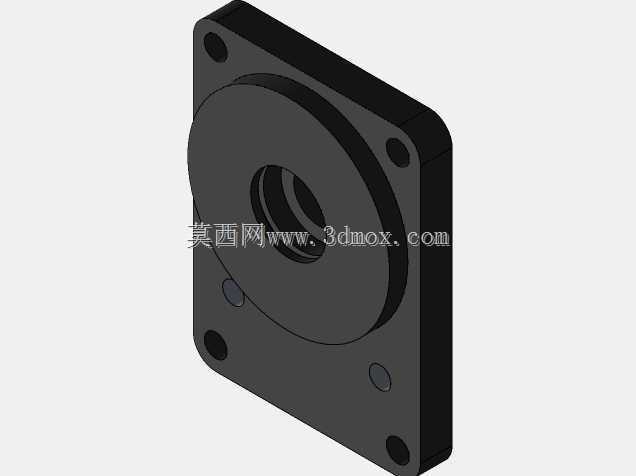

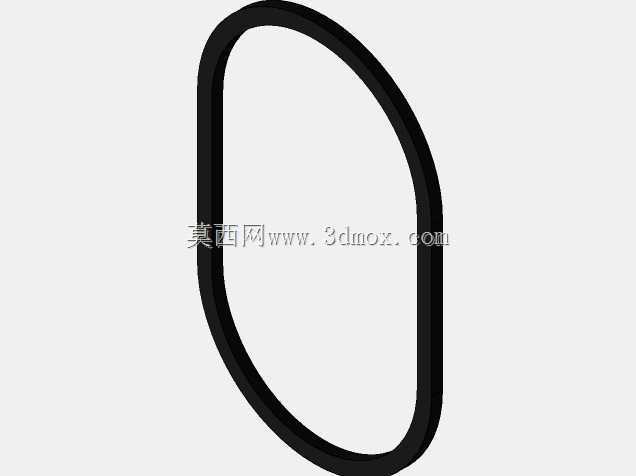

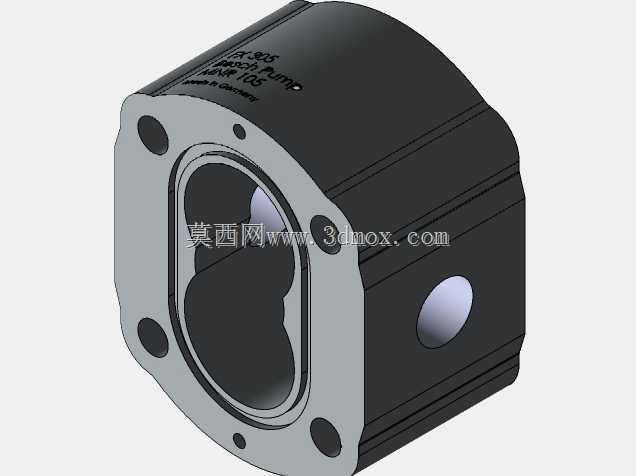

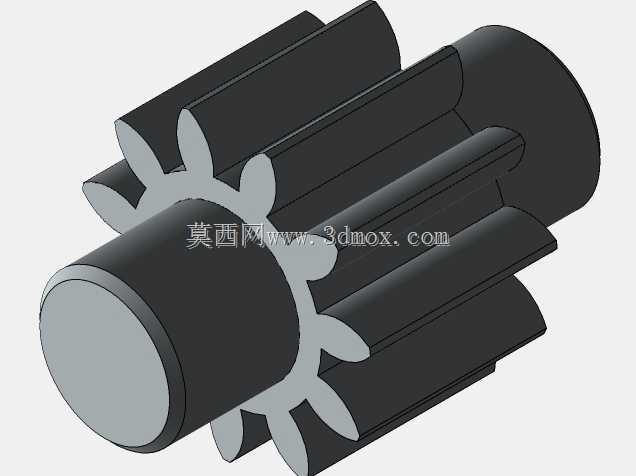

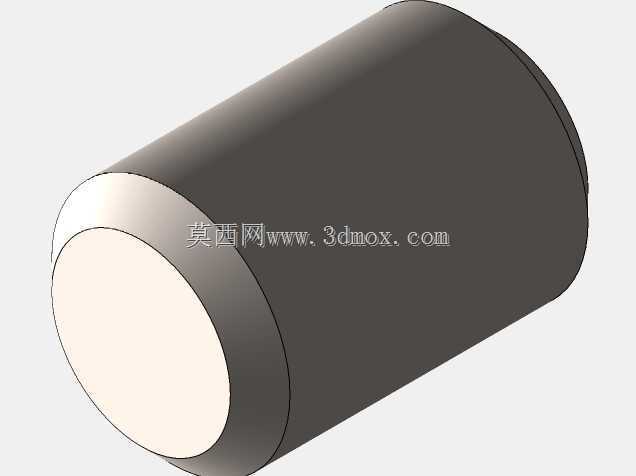

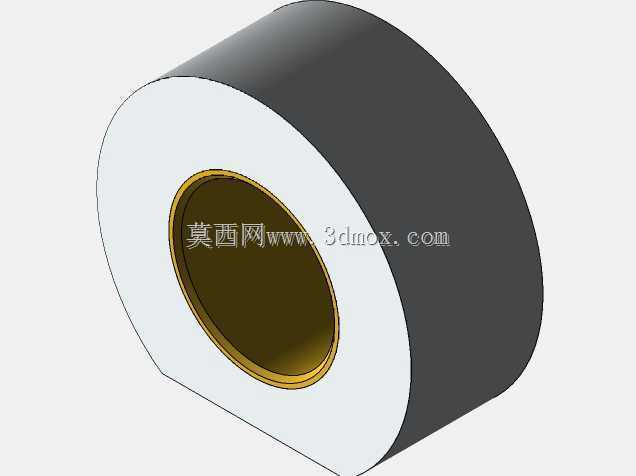

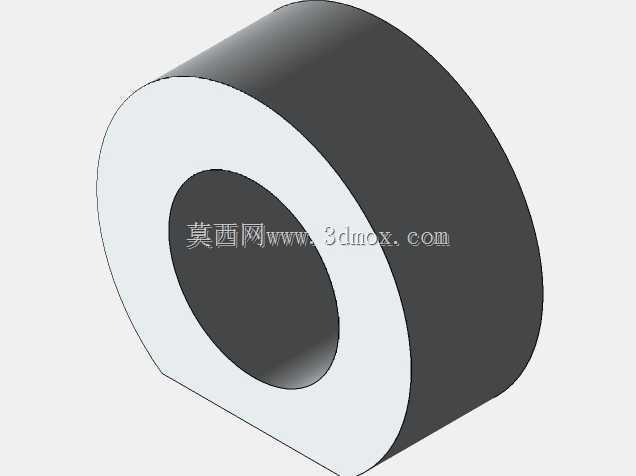

　　建模过程中完整还原了内部齿轮副的齿形轮廓、齿顶与泵壳内壁的微小配合间隙，以及浮动压力侧板的安装位置：侧板背面引入高压油压力，可在工作时自动贴紧齿轮端面，补偿磨损带来的间隙增大，减少高压油内泄漏，保障容积效率。底部安装法兰为一体式铸铁支座，四个安装孔呈矩形分布，孔位间距、法兰厚度都按照通用液压泵安装边界做了还原，安装面与输入轴轴线的垂直度、油口中心到底面的高度差都在模型中准确定位，工程师在做主机布局时，可以直接调用该模型校核安装空间：泵体周边需要预留出吸油管路的装拆空间，端盖轴向的四个紧固螺栓要留出扳手操作余量，输入轴端要保证与原动机轴的同轴度误差在允许范围内，避免偏心载荷造成轴封过早磨损。顶部端面上刻印的型号标识、定位销孔也都做了细节还原，端盖边角的倒角、壳体与端盖结合面的密封槽位置清晰可辨，在做液压站管路布置时，能够直接对接管路接头模型，完成干涉检查，避免实际装配时出现油管与机架、泵体螺栓磕碰的问题。这类齿轮泵的选型过程中，除了排量、压力参数匹配，安装边界与油口朝向往往是现场改造最容易出问题的环节，该三维结构把所有外部装配尺寸完整呈现，设计人员可以直接据此绘制安装支座、配置联轴器与管路，大幅减少样机试装时的返工量。
