马自达MX-5气门室盖集成灯开关结构

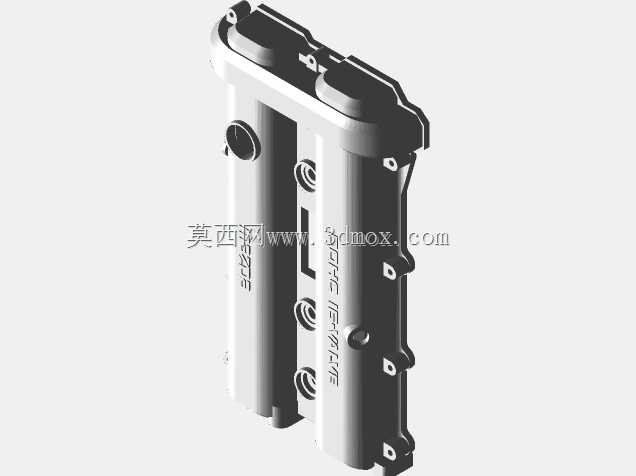

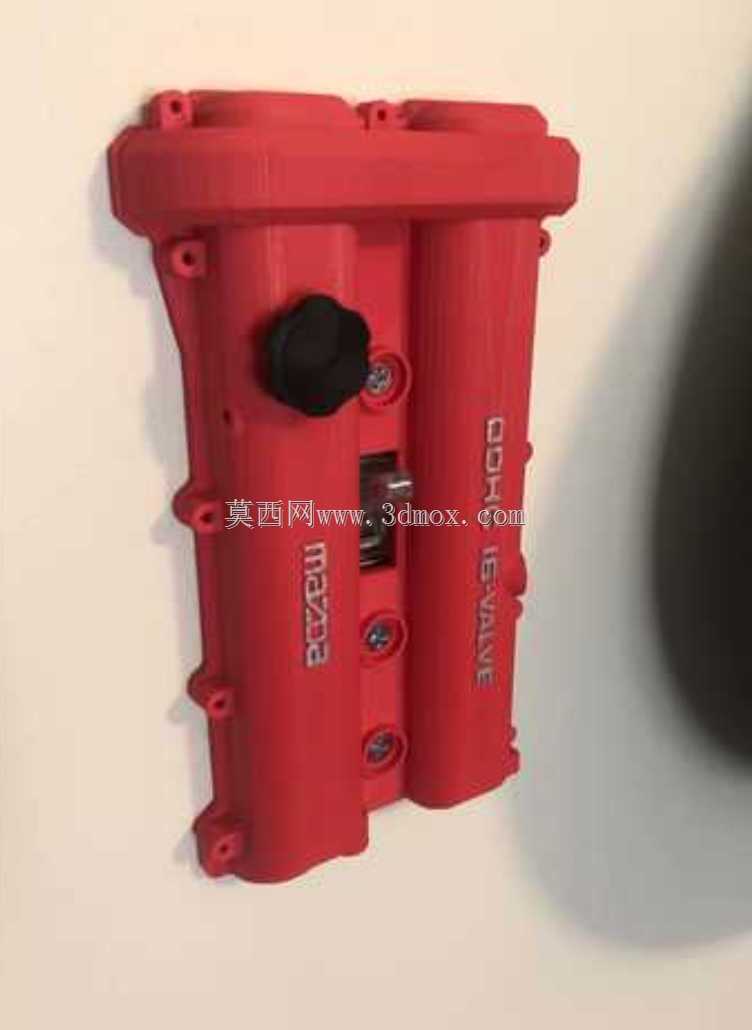

　　该结构基于马自达MX-5 Miata搭载的BP-ZE DOHC直列四缸发动机气门室盖本体开发，将功能灯开关与气门室盖做集成化设计，主要面向民用车辆改装、动力舱个性化定制场景使用，既保留原厂气门室盖的密封、防护凸轮轴与配气机构的基础功能，又额外拓展了舱内灯光控制的实用属性，适配追求动力舱整洁度与个性化功能的改装需求。整体结构拆分为油底壳式基座与阀盖两个独立装配单元，分件设计充分考虑双色成型或分色3D打印的工艺可行性，两个部件通过预设的定位柱与卡扣结构完成装配，无需额外粘接即可保证组合后的形位公差符合安装要求，装配完成后外表面无突兀连接痕迹，可通过表面丝印或记号笔补色强化标识辨识度，还原原厂气门室盖的标识细节。基座部分采用中空结构设计，

　　中空腔体的尺寸边界严格匹配常用翘板开关的硬件安装尺寸，腔体内部预留开关走线的过线缺口，同时在腔体周边设置15%填充率的之字形支撑筋，支撑筋的排布避开开关的活动行程与走线空间，既保证打印或注塑成型时的结构强度，避免基座受发动机舱温度影响出现形变，又能最大程度降低整体重量，减少不必要的材料消耗。底部设置的螺钉结构为装饰性假件，不参与实际安装固定，仅用于还原原厂气门室盖的外观细节，避免视觉上出现结构缺失。整体安装边界完全沿用原厂气门室盖的安装孔位，所有固定孔的位置、孔径与孔深均匹配原厂缸盖的安装螺柱规格，安装时可直接替换原厂气门室盖，无需对缸盖做额外打孔、切削等改装加工，密封面的平面度公差控制在0.1mm以内，

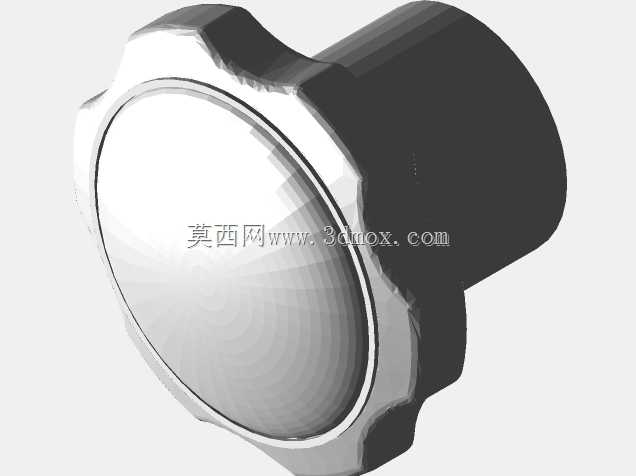

　　可配合原厂密封垫实现可靠密封，避免出现机油渗漏问题。开关的操作按键突出于阀盖表面3mm，按键周边预留足够的手指操作空间，操作行程符合常规车用开关的手感标准，按键表面做防滑纹理处理，即使在发动机舱存在少量油污的情况下也能完成可靠操作。结构的壁厚设置兼顾散热与强度需求，基座与阀盖的主体壁厚为2.5mm，安装孔位周边做局部加厚处理至4mm，分散螺栓紧固时的应力，避免安装时出现开裂问题，外表面的标识凹槽深度为0.3mm，填色后不会因长期受舱内高温、油污侵蚀出现脱落，适配发动机舱长期高温、多油污、存在振动的复杂工作环境。
