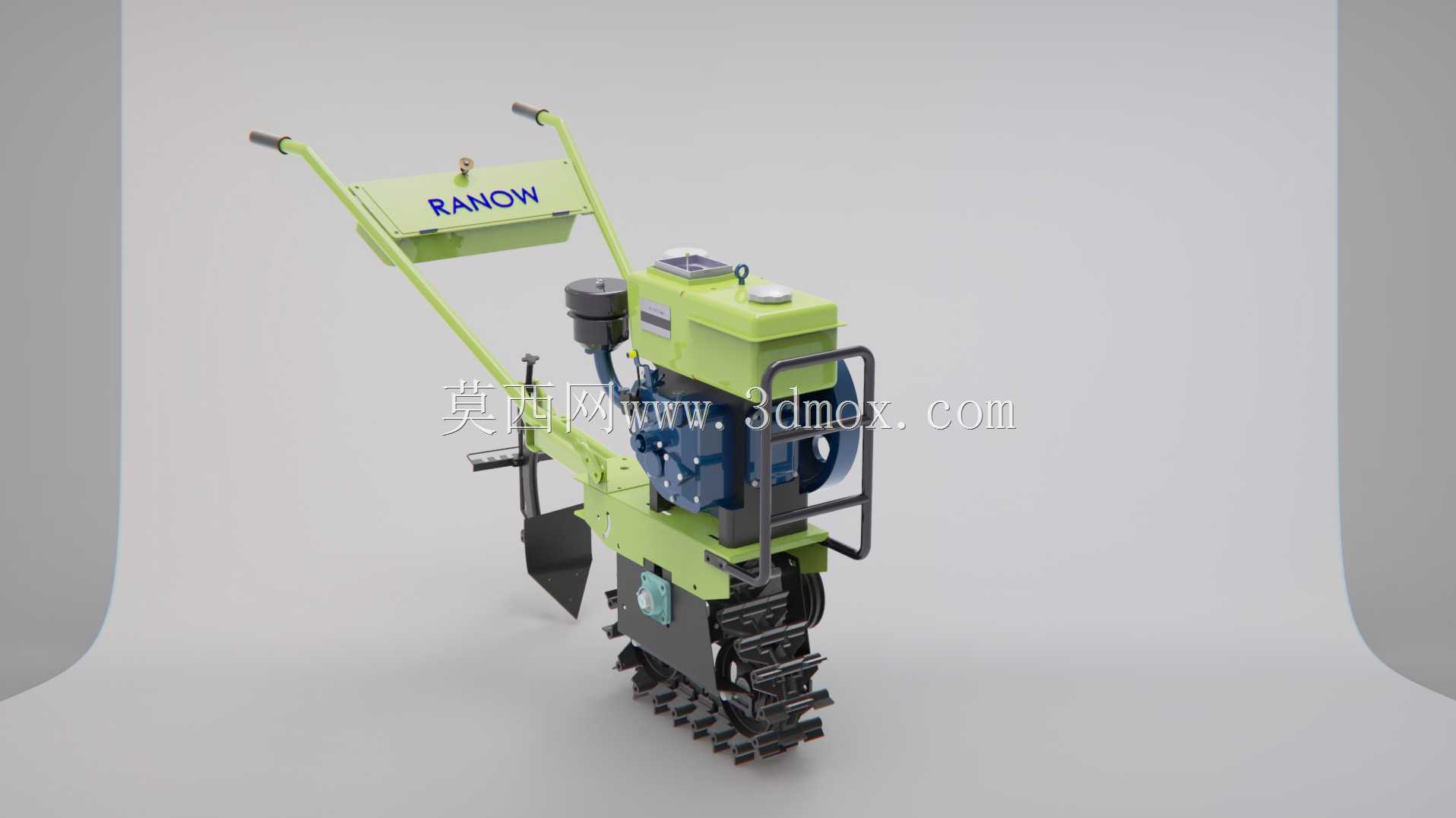

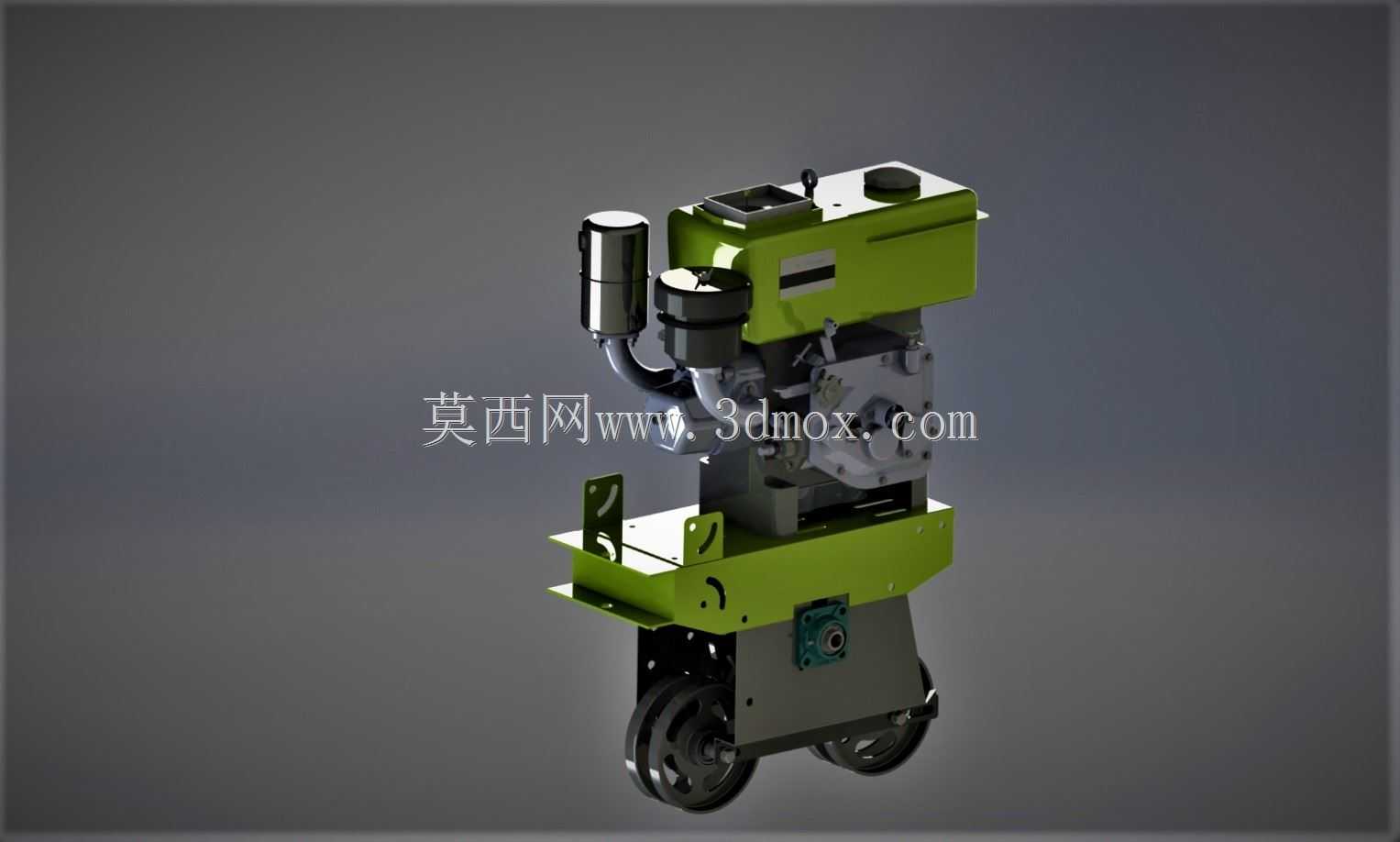

单缸卧式R175柴油动力装置结构设计

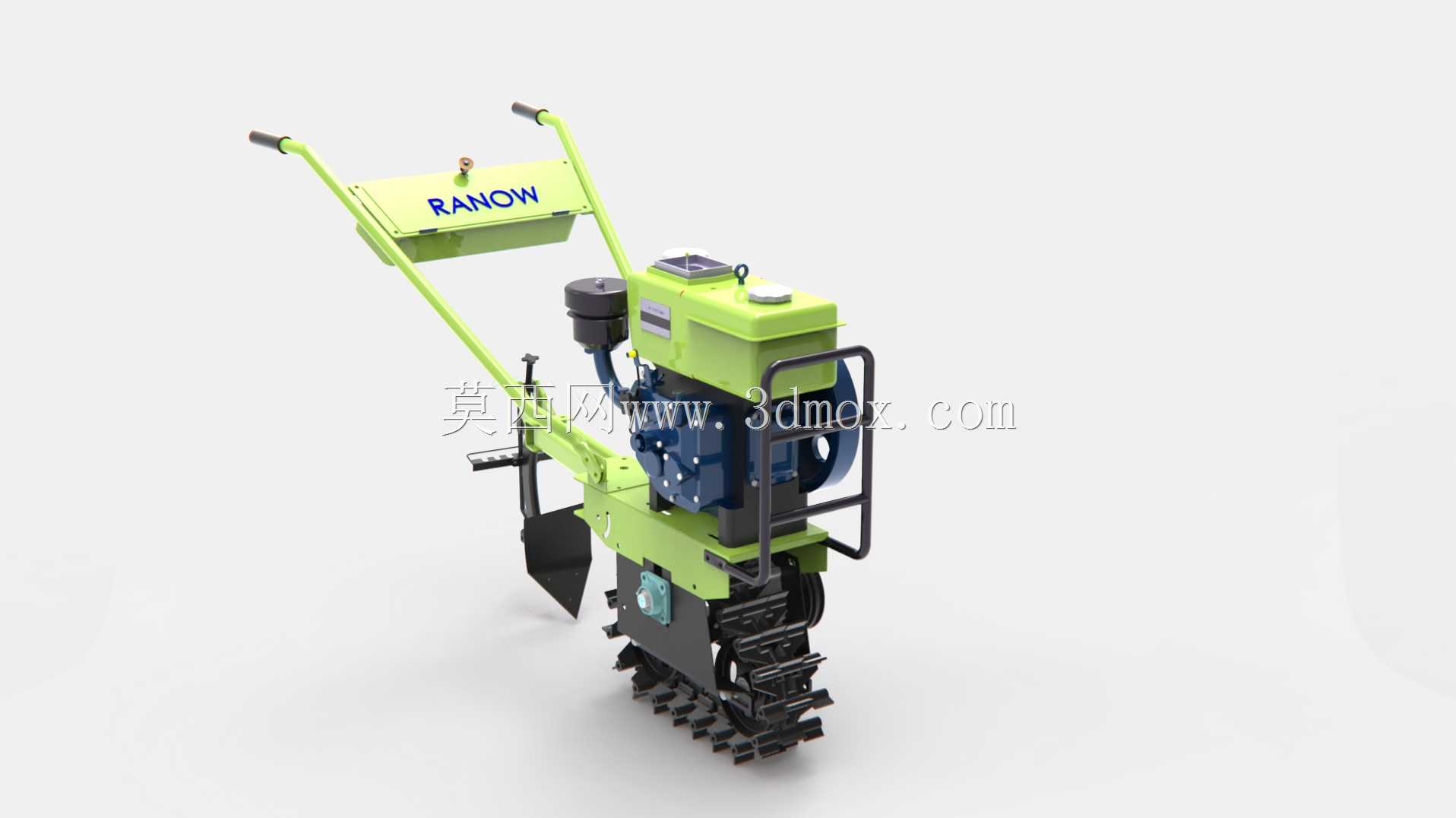

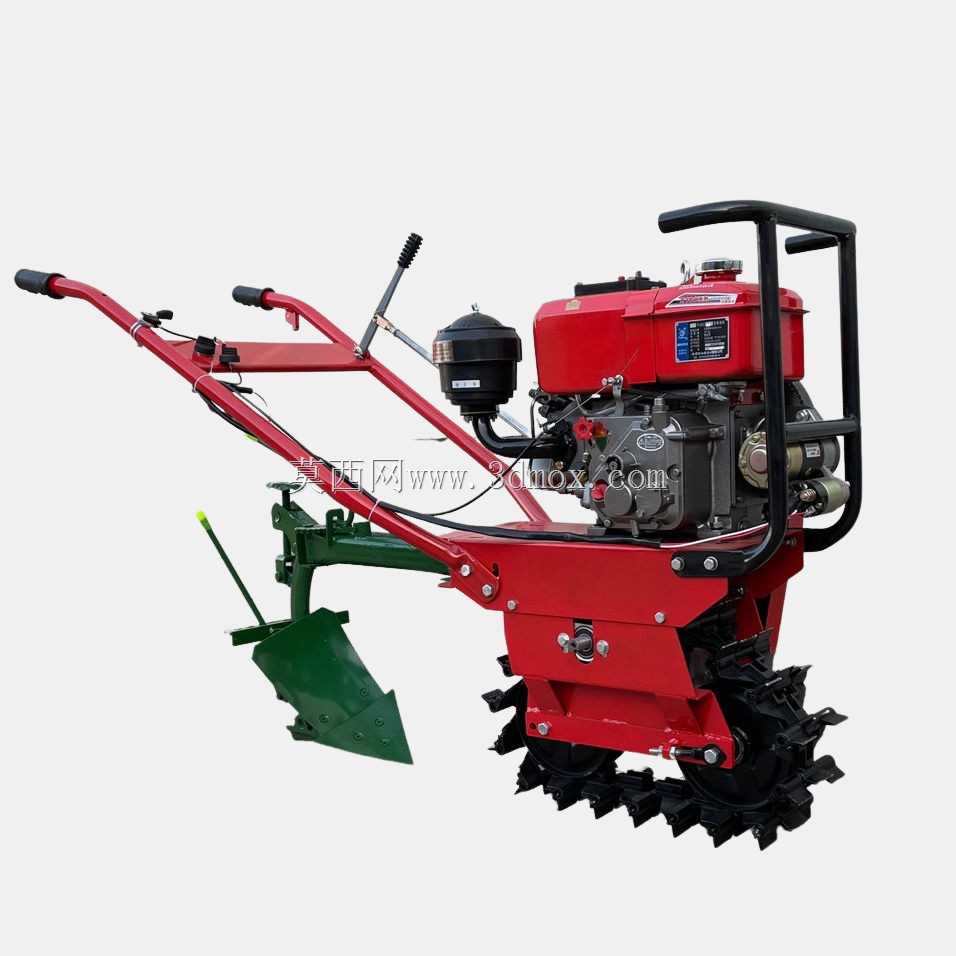

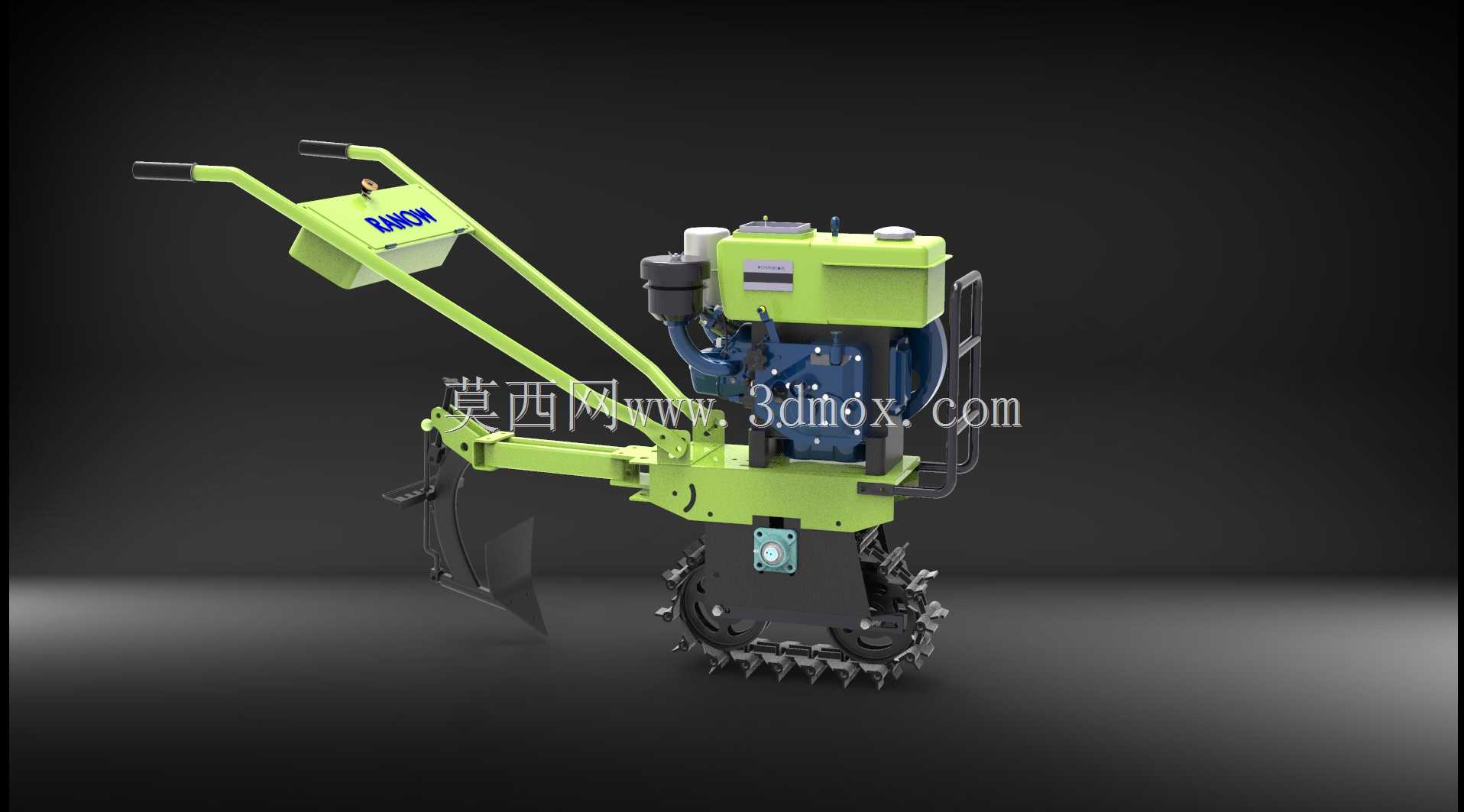

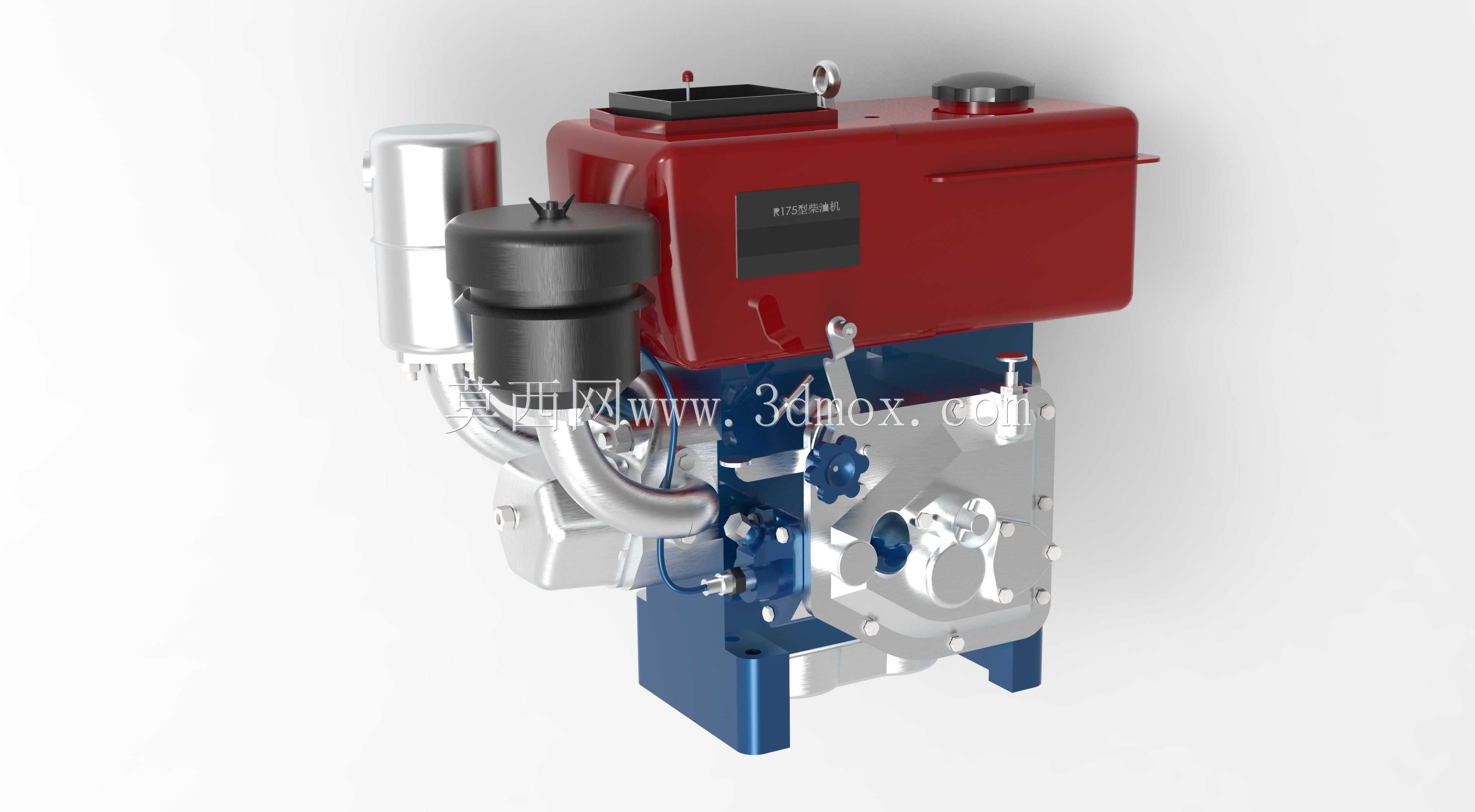

　　这款单缸卧式柴油动力装置，是小型农用机械、小型工程机械、内河小型作业船、固定作业动力机组的核心动力源，在丘陵山地小块耕地作业、农村散户农副产品加工、偏远区域无电网供电的固定作业场景中应用极广，可直接匹配小型手扶拖拉机、小型耕整机、脱粒机、小型水泵机组、小型发电机组等设备，输出稳定的低速大扭矩动力，适配负载波动较大的作业工况。从结构设计逻辑来看，整机采用卧式布局，将曲轴轴线与安装基准面平行布置，有效降低整机重心高度，在移动类作业设备上搭载时，可大幅降低整机的倾覆风险，适配颠簸、坡地等复杂作业地形的使用需求。整机的安装边界经过优化，底部支撑脚采用对称分布的四点安装结构，安装孔位的位置公差控制在合理范围，

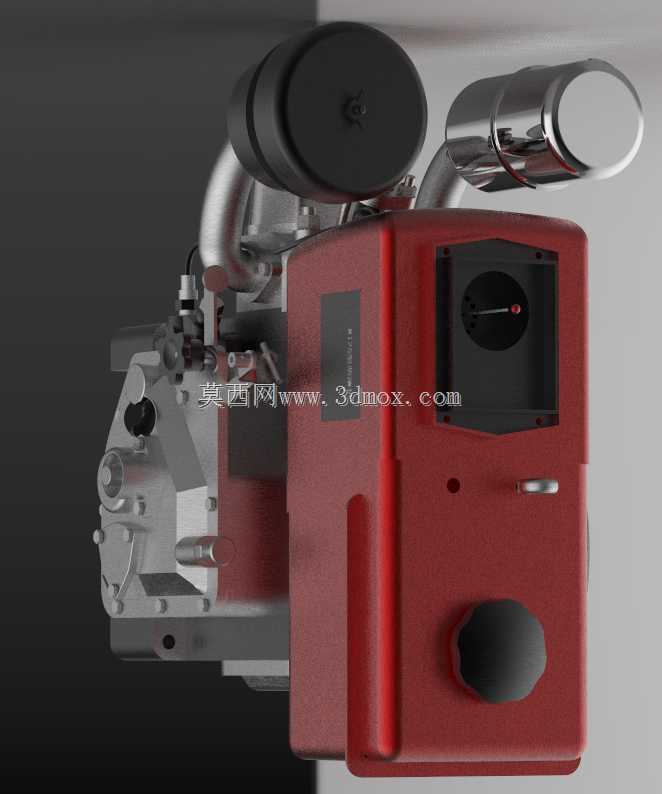

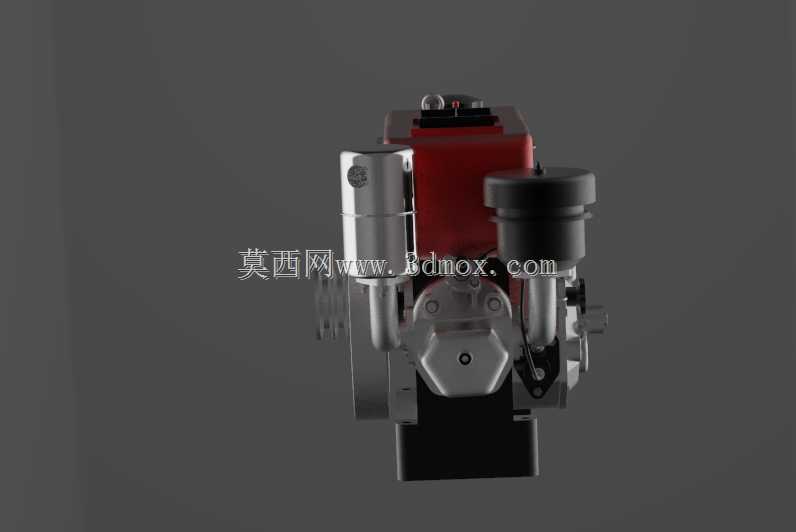

　　可直接适配多数小型农用动力底盘的预装支架，不需要额外制作过渡连接工装，降低配套改装的结构设计工作量。燃油供给系统采用高位布置的铸铁油箱，油箱底部设置独立的燃油沉淀腔，可对燃油中的杂质、水分进行初步沉降，减少劣质燃油对喷油系统的磨损，油箱盖设置带防尘结构的通气孔，既保证油箱内部压力与大气压平衡，避免燃油供给中断，又能阻挡田间作业时的扬尘、作物碎屑进入油箱污染燃油。进气系统采用多级过滤结构，外层为金属网粗滤层，可拦截大颗粒的作物碎屑、扬尘，内层为纸质滤芯细滤层，过滤进入气缸的空气中的细微粉尘，减少气缸套、活塞环的磨粒磨损，延长整机的大修间隔，空气滤清器采用快拆结构，日常维护时不需要专用工具即可拆开清理滤芯，适配农村地区的维护条件。

　　冷却系统采用蒸发式水冷结构，不需要额外配置散热水箱、冷却风扇、循环水泵，依靠冷却水的自然蒸发带走气缸工作时产生的热量，结构简单可靠，故障点极少，在缺少专业维护条件的偏远区域也能长期稳定使用，水套的流道设计覆盖气缸套、气缸盖的全部高温区域，可保证高负荷作业时各部位温度均匀，避免局部过热导致的部件变形、润滑失效。润滑系统采用飞溅润滑与压力润滑结合的方式，曲轴运转时带动连杆大头击打油底壳内的机油，将机油飞溅到气缸壁、活塞销、配气凸轮等摩擦表面，主轴承、曲轴轴承等重载部位采用独立的油道进行压力供油，保证高负荷运转时摩擦表面的润滑油膜稳定，不会出现干磨故障。整机的外部管路、操纵杆件全部采用外露布置，油门操纵手柄、减压手柄、

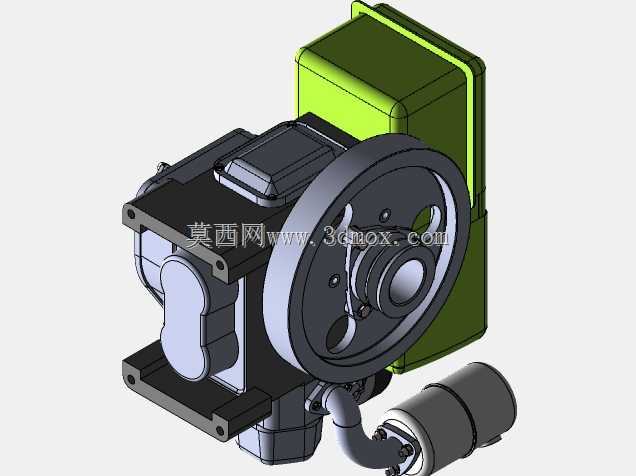

　　燃油开关都设置在便于操作的机身侧面，操作人员在设备旁即可快速完成启动、调速、停机操作，不需要俯身探入设备内部操作，提升作业操作的便利性。飞轮采用大直径铸铁结构，可储存足够的转动惯量，平衡单缸发动机做功冲程的转速波动，让动力输出更加平稳，同时飞轮外侧预留皮带轮安装位，可直接通过皮带连接配套作业设备，不需要额外加装动力输出联轴器，降低配套设备的传动结构复杂度。
